產品敘述

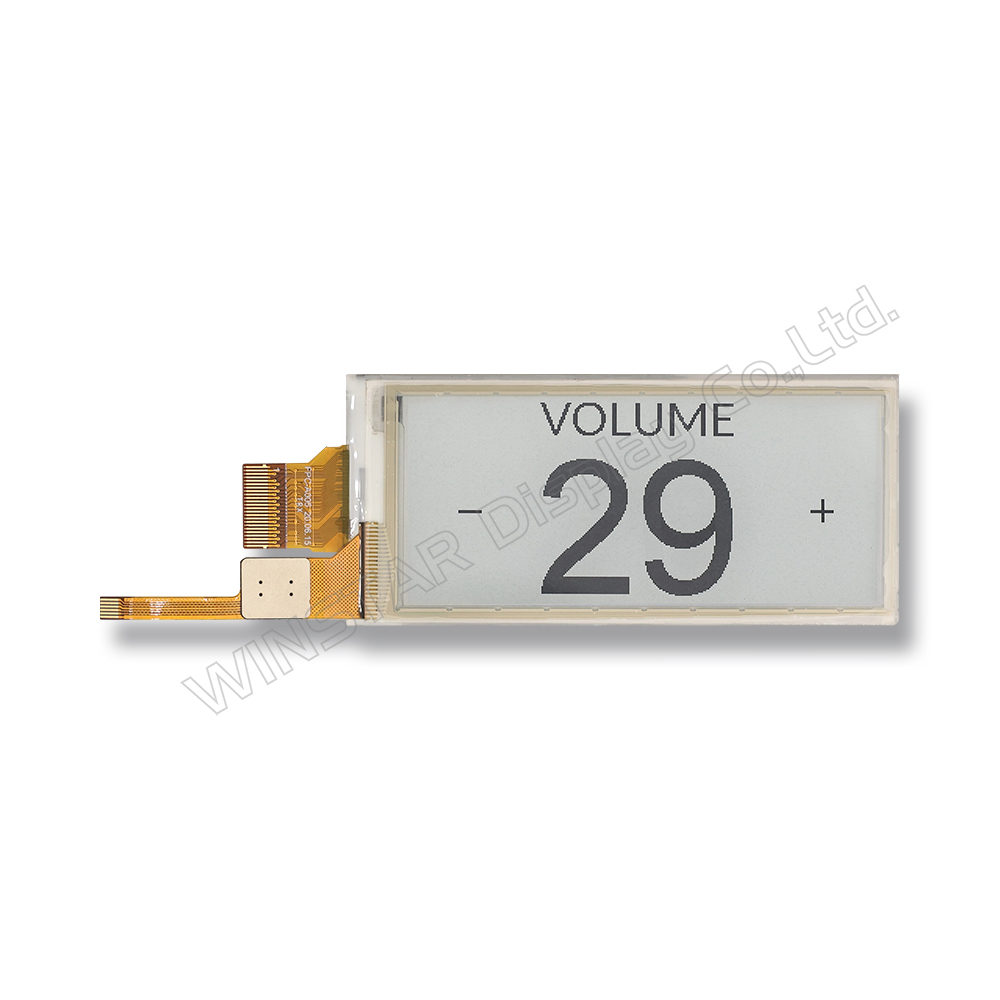

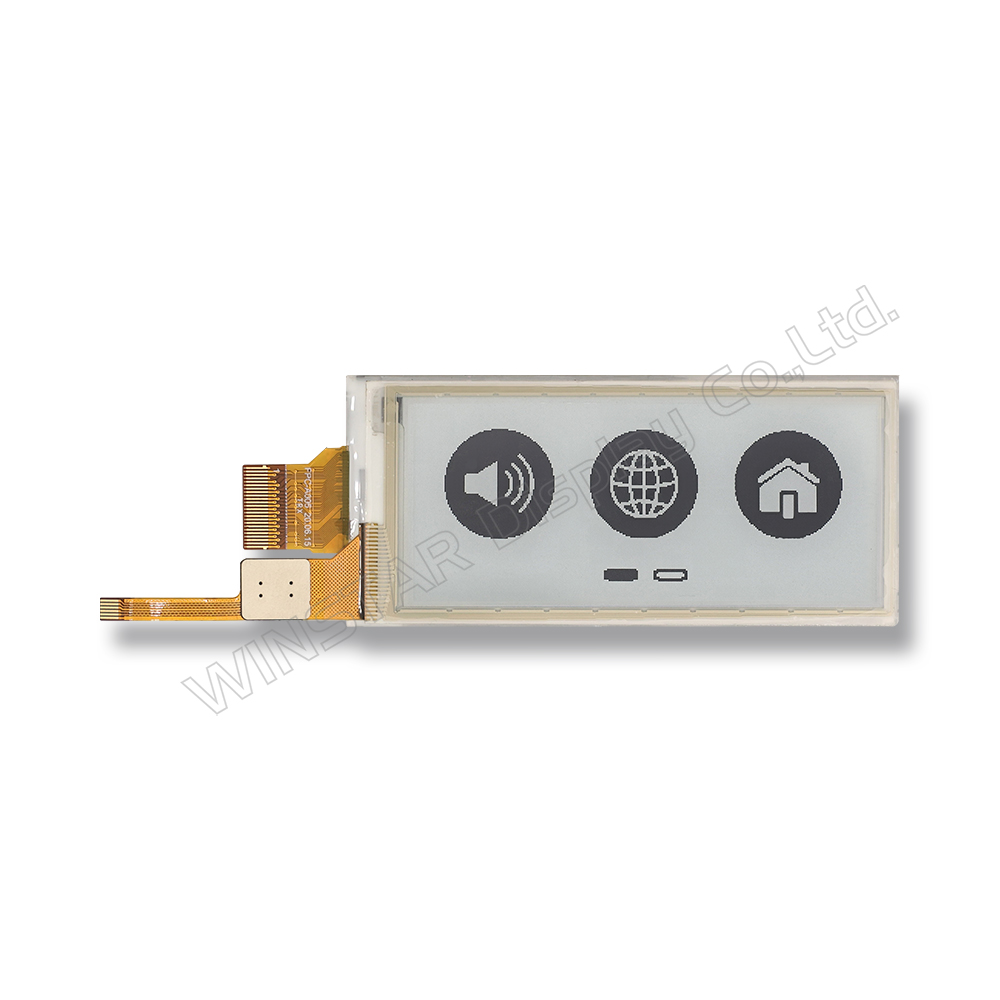

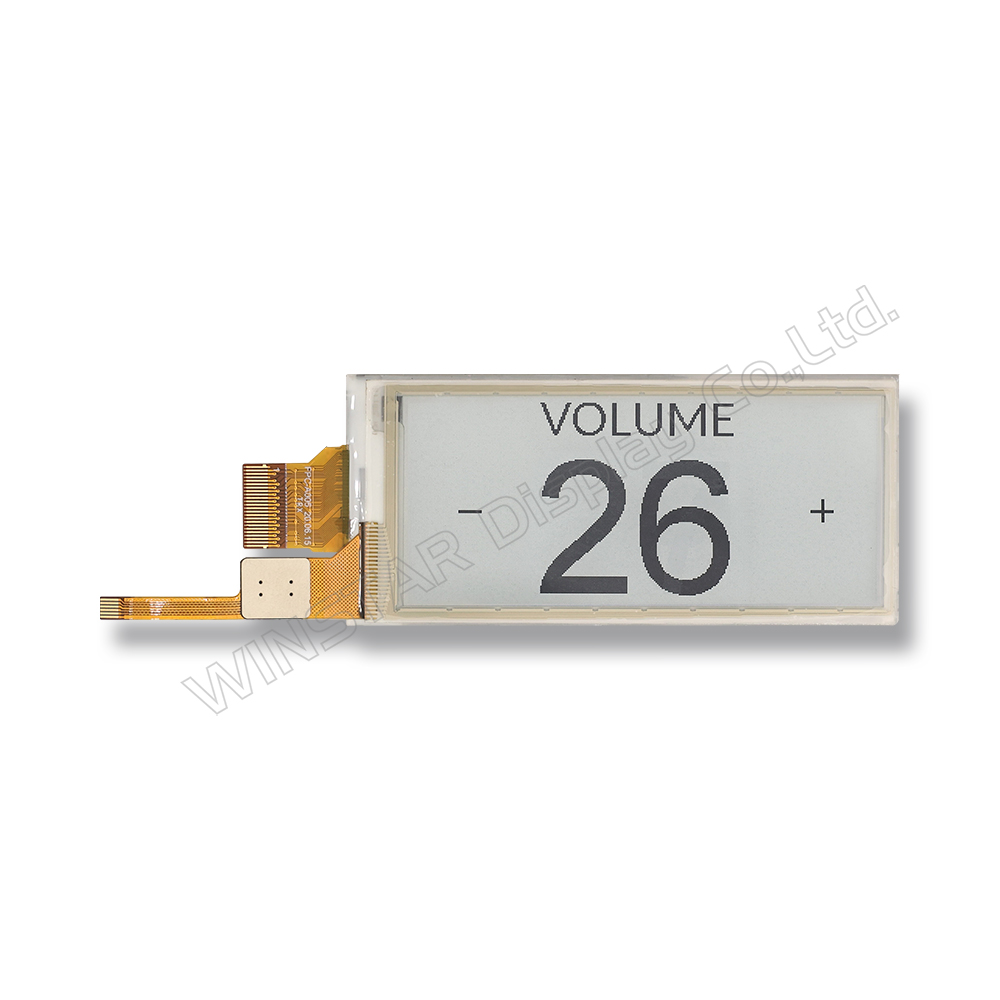

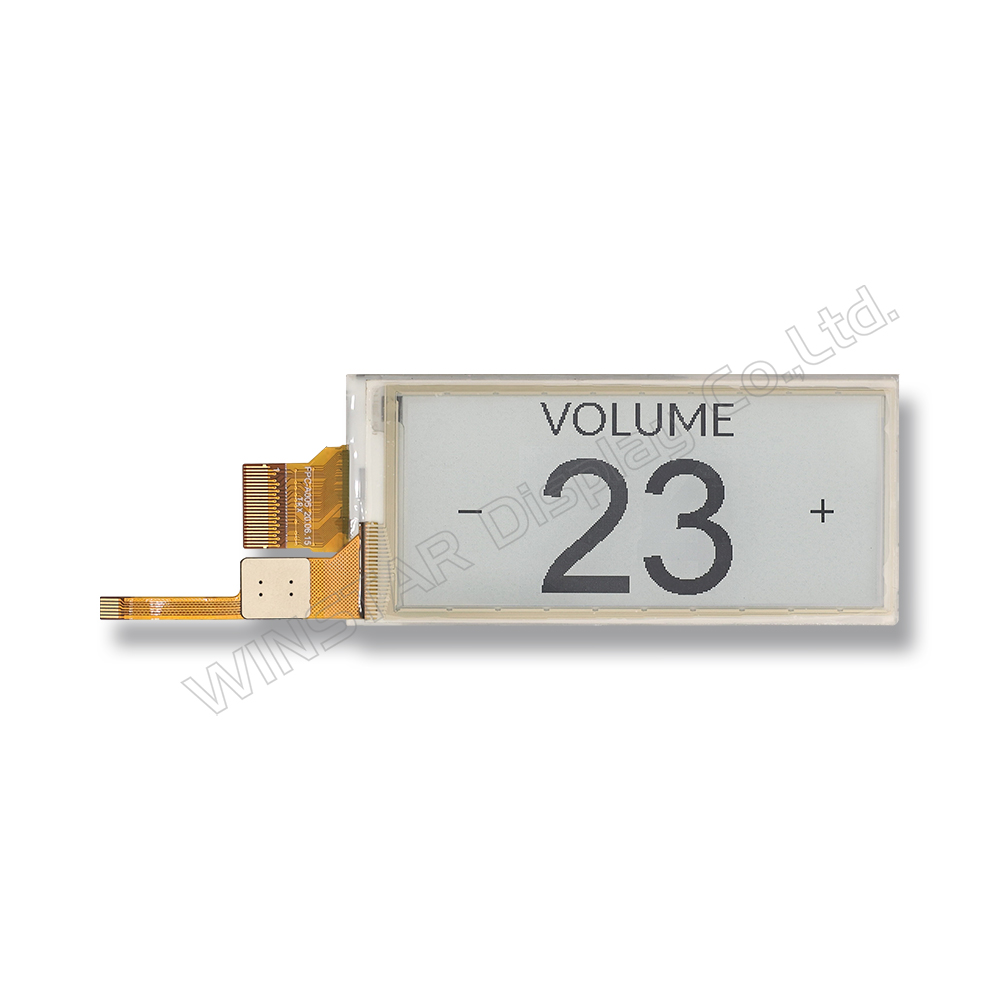

WAA0290A2ABA8NXXX000 是一款 2.9 吋電子紙顯示器 (EPD)，配備電容觸控面板。該顯示器能夠顯示黑白影像，並具備完整的 1 位元顯示能力。2.9 吋的有效顯示區域包含 296x128 像素。此模組使用 TFT 陣列來驅動電子墨水顯示，並整合了包括門驅動器、源驅動器、MCU 介面、定時控制器、振盪器、DC-DC 轉換器、SRAM、LUT 和 VCOM 控制等整合電路。此模組可用於便攜式電子設備，如電子貨架標籤 (ESL) 系統。
產品特點：
- 296x128 像素顯示
- 高對比度
- 高反射率
- 超廣視角
- 超低功耗
- 純反射模式
- 雙穩態顯示
- 商用溫度範圍
- 支援橫向和直向模式
- 硬質抗反射顯示表面
- 超低電流深度睡眠模式
- 內建顯示 RAM
- 波形可儲存在內建 OTP 中或由 MCU 寫入
- 提供串行外圍設備介面
- 內建振盪器
- 內建升壓器與穩壓控制，用於生成 VCOM、Gate 和 Source 驅動電壓
- 具 I2C 主介面可讀取外部溫度傳感器
- 內建溫度傳感器
- 配備電容觸控面板 FT6336U，工作電壓為 3.3V

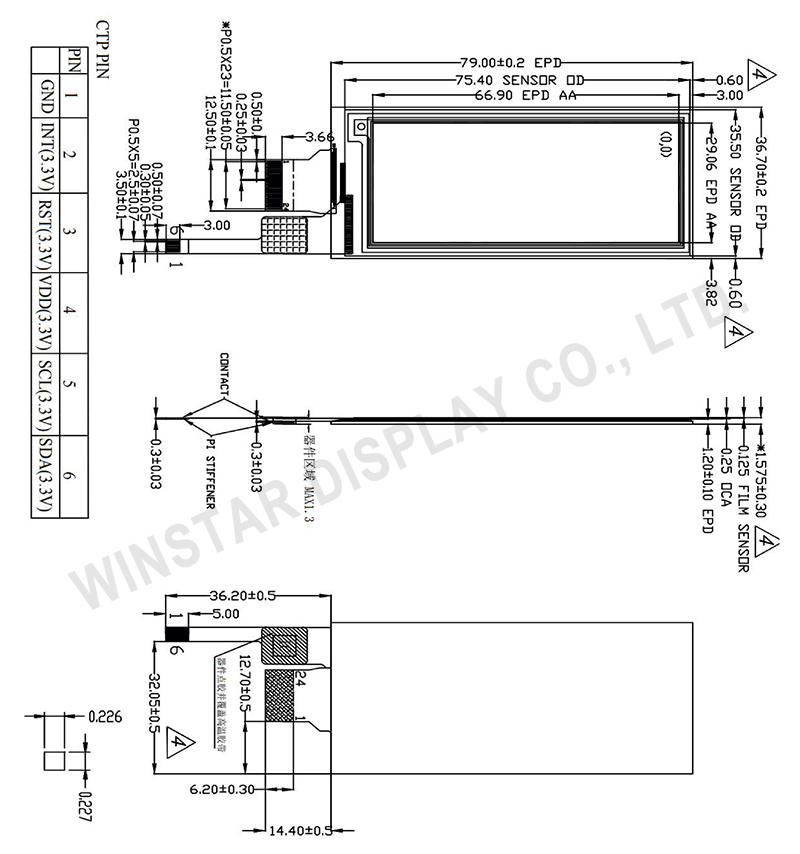

規格圖
產品規格
規格說明
| 參數 | 規格 | 單位 |
|---|---|---|
| 尺寸 | 2.9 | 吋 |
| 解析度 | 296(H)×128(V) | 像素 |
| 有效區域 | 29.056×66.896 | mm |
| 像素間距 | 0.227×0.226 | mm |
| 像素配置 | Rectangle | |
| 外型尺寸 | 36.7(H) × 79.0 (V) × 1.575(D) | mm |
| 模組重量 | 8.31±0.5 | g |
電氣特性
最大絕對額定值
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 邏輯供電電壓 | VCI | -0.5 to +4.0 | V |
| 邏輯輸入電壓 | VIN | -0.5 to VCI +0.5 | V |
| 邏輯輸出電壓 | VOUT | -0.5 to VCI +0.5 | V |
| 工作溫度範圍 | TOPR | 0 to +50 | ºC |
| 儲存溫度範圍 | TSTG | -25 to+70 | ºC |
| 最佳儲存溫度 | TSTGo | 23±2 | ºC |
| 最佳儲存濕度 | HSTGo | 55±10 | %RH |
輸入/輸出Pin分配
| No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | NC | Do not connect with other NC pins | |
| 2 | GDR | O | N-Channel MOSFET Gate Drive Control |
| 3 | RESE | P | Current sense input for control loop. |
| 4 | NC | NC | Do not connect with other NC pins |
| 5 | VSH2 | C | Positive source driving voltage (Red) |
| 6 | TSCL | O | I2C interface to digital temperature sensor Clock pin |
| 7 | TSDA | I/O | I2C interface to digital temperature sensor Data pin |
| 8 | BS1 | I | Bus Inteface selection pin |
| 9 | BUSY | O | Busy state output pin |
| 10 | RES# | I | Reset signal input. Active Low |
| 11 | D/C# | I | Data / Command control pin |
| 12 | CS# | I | Chip select input pin |
| 13 | SCL | I | Serial Clock pin (SPI) |
| 14 | SDA | I/O | Serial Data pin (SPI) |
| 15 | VDDIO | P | Power Suupply for interface logic pins. It should be connected with VCI |
| 16 | VCI | P | Power Supply for the chip |
| 17 | VSS | P | Ground |
| 18 | VDD | C | Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS |
| 19 | VPP | P | FOR TEST |
| 20 | VSH1 | C | Positive Source driving voltage |
| 21 | VGH | P | Power Supply pin for Positive Gate driving voltage and VSH1 |
| 22 | VSL | P | Negative Source driving voltage |
| 23 | VGL | P | Power Supply pin for Negative Gate driving voltage VCOM and VSL |
| 24 | VCOM | O | VCOM driving voltage |
Note: I: Input, O: Output, P: Power, D: Dummy, S: Shorted line, M: Mark, PI: Power input, PO: Power output, I/O: Input / Output, PS: Power Setting, C: Capacitor pin.
