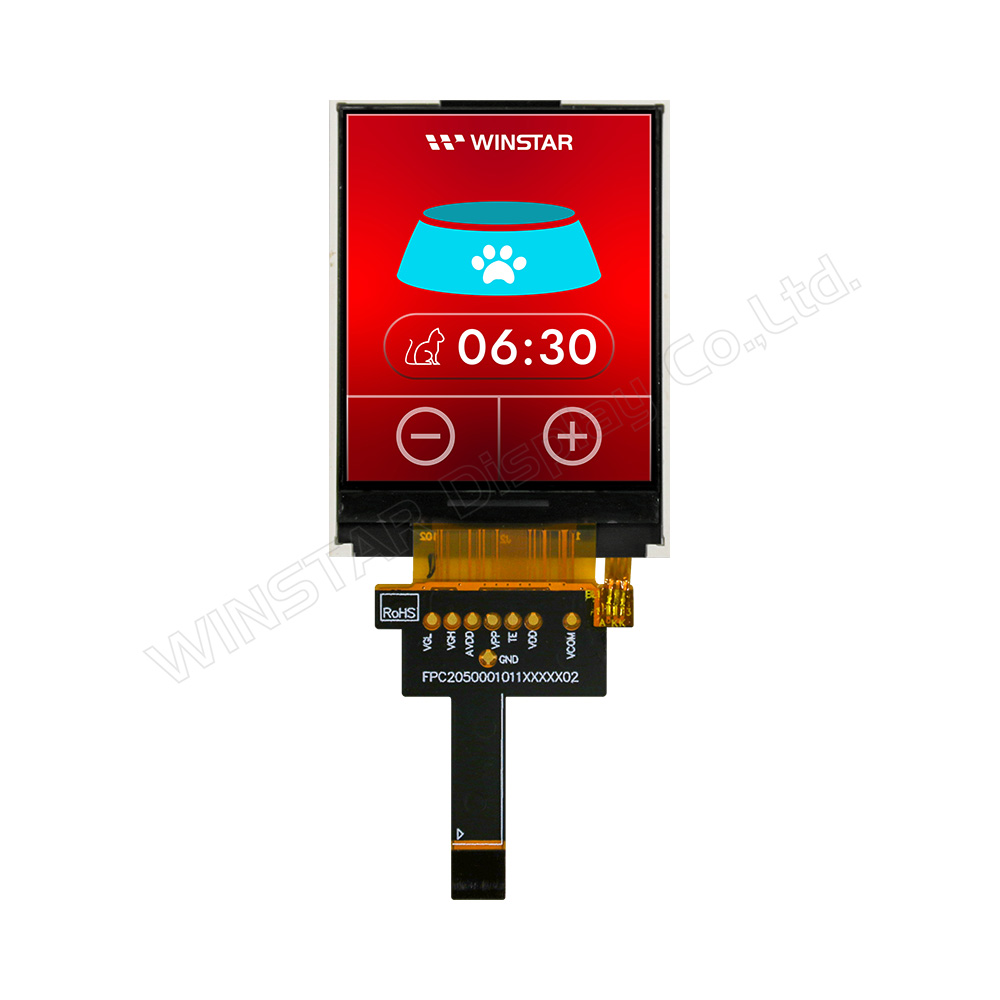

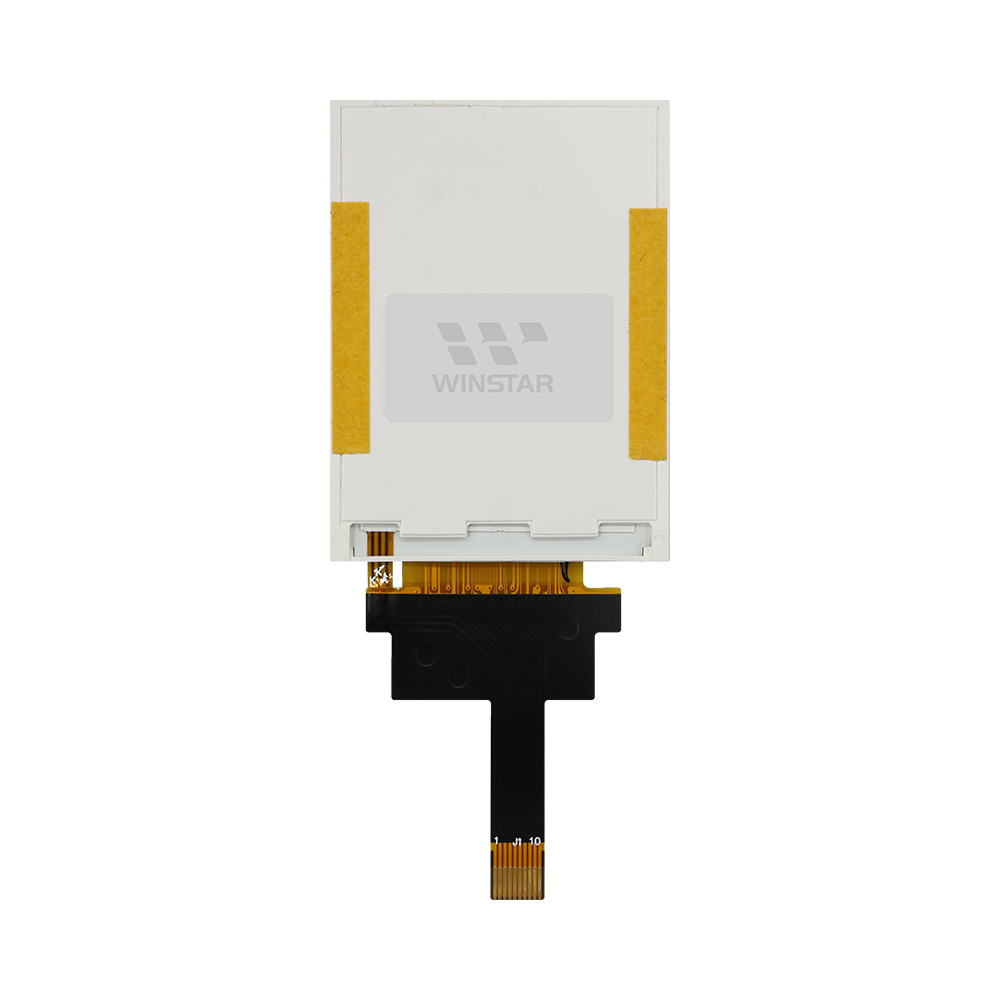

產品敘述
WF18GTLAADNN0是一款1.77吋TFT顯示器，解析度為128x160像素，亮度為500cd/m2(典型值)，對比度500:1。 該彩色液晶顯示器內建支援3線/4線SPI介面的ST7735S驅動IC。其模組尺寸為34.0 x 45.83 mm，有效區域(AA)為28.03 x 35.04 mm。 該模組的電源電壓範圍為2.5V至3.7V(典型值2.75V)。WF18GTLAADNN0 是一款縱向的 TFT 顯示器，使用者可以通過軟體將其從縱向更改為橫向。此模組典型亮度為500 nits，典型對比度為500:1。工作溫度範圍為-20℃至70℃，儲存溫度範圍則為-30℃至80℃。

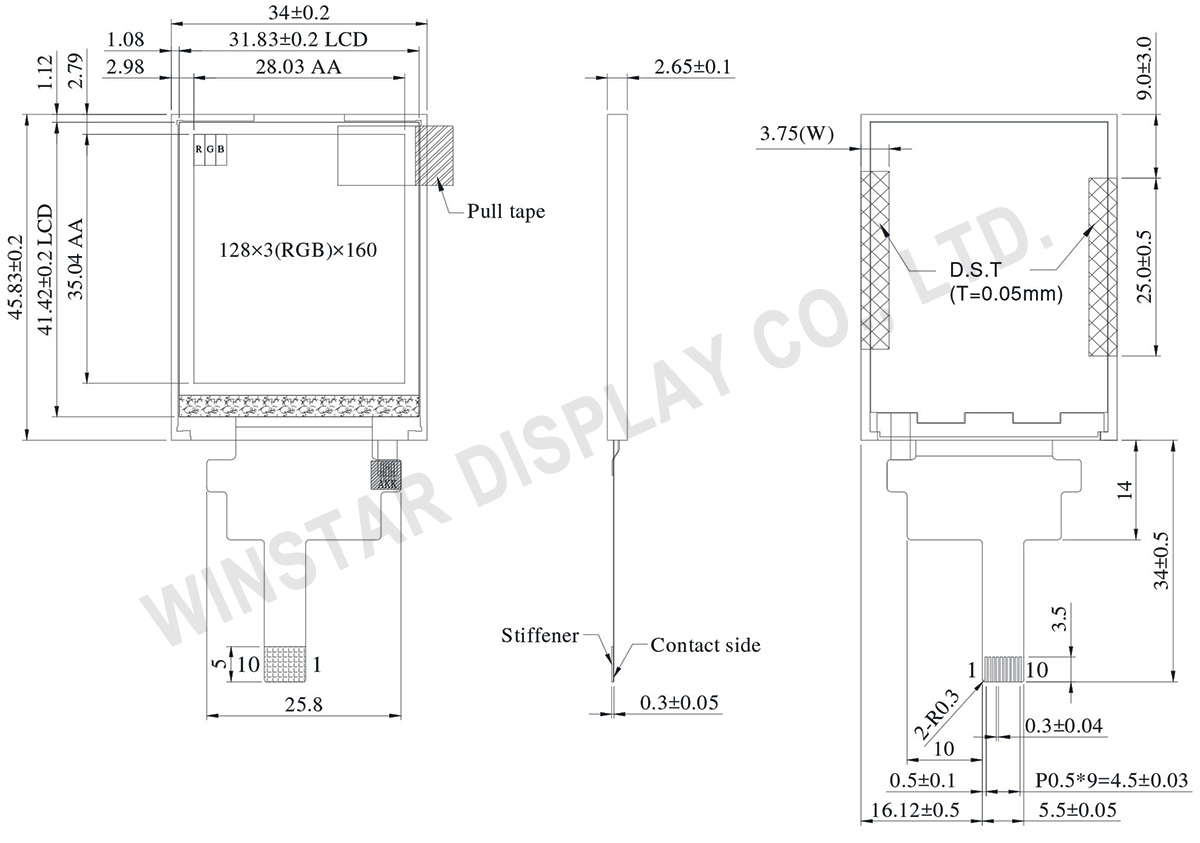

規格圖
產品規格
Pin功能定義
LCM PIN 定義
| Pin | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | LED+ | P | Back light anode |
| 2 | LED- | P | Back light cathode |
| 3 | SPI4W (VCC=4 WIRE) |
I | - SPI4W='0', 3-line SPI Enable. - SPI4W='1', 4-line SPI Enable. -If Not Used, Please fix this Pin at DGND Level. |
| 4 | VCC | P | Power Supply. |
| 5 | GND | P | Ground |
| 6 | CS | I | Chip enable (CSX) |
| 7 | RST | I | Reset signal (RESX) |
| 8 | SDA | I/O | Serial input/output signal in serial interface mode. |
| 9 | SCL | I | In Serial Interface, this is used as SCL. |
| 10 | D/C | I | Data/ command selection. (D/CX) |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 1.77 | 吋 |
| 點陣(解析度) | 128 × RGB × 160(TFT) | dots |
| 模組尺寸 | 34.0(W) × 45.83(H) × 2.65(D) | mm |
| 有效區域 | 28.03 × 35.04 | mm |
| 點間距 | 0.073 × 0.219 | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 視角 | 6點鐘方向 | |
| 灰階反轉 | 12點中方向 | |
| 長寬比 | 直立式螢幕 (Portrait) | |
| IC | ST7735S 或相容IC | |
| 介面 | SPI | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 類比供電電壓 | VCI | － | 2.5 | 2.75 | 2.8 | V |
| LCM供電電流 | ICI(mA) | － | － | 0.9 | 2 | mA |
