產品敘述

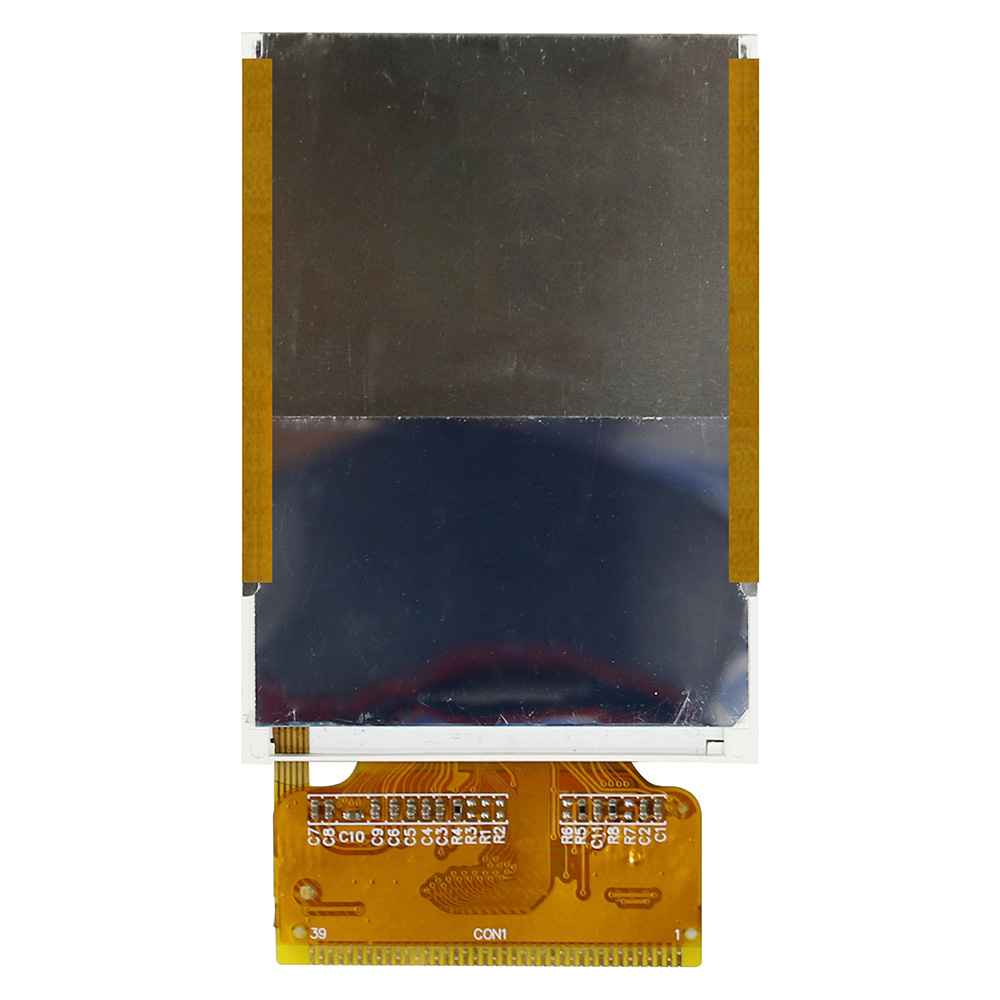

WF24HTLAJDNN0為2.4吋TFT LCD模組, 240 x RGB x 320全彩,內建ILI9341控制器, 工作電源電壓:2.4V至3.3V。WF24HTLAJDNN0模組支援8/16-bit 8080系列並列傳輸MCU介面。此款TFT的模組尺寸為42.72 x 60.26 mm, Active area (AA) 尺寸 36.72 x 48.96 mm，最佳可視角度6點鐘方向，灰階反轉12點鐘方向，模組亮度typical值為500 cd/m2，對比度500:1。
WF24H TFT-LCD模組為直屏模式，可適用於小型設備操作螢幕例如:分析儀器、實驗室設備如手持式顯微鏡、盤點機或行車紀錄器等，如需橫屏模式使用請與我們聯繫，我們會提供相關技術支援服務。WF24H模組的工作溫度是-20℃ 至 +70℃，儲存溫度為 -30℃ 至 +80℃，所有材料均符合環保要求RoHS/Reach標準。
WF24H TFT-LCD模組為直屏模式，可適用於小型設備操作螢幕例如:分析儀器、實驗室設備如手持式顯微鏡、盤點機或行車紀錄器等，如需橫屏模式使用請與我們聯繫，我們會提供相關技術支援服務。WF24H模組的工作溫度是-20℃ 至 +70℃，儲存溫度為 -30℃ 至 +80℃，所有材料均符合環保要求RoHS/Reach標準。
規格圖
產品規格
Pin功能定義
| NO | 符號 | 功能說明 | I/O |
|---|---|---|---|
| 1 | GND | Ground | P |
| 2-5 | NC | No connect | - |
| 6 | LCD_ID | No connect | - |
| 7 | VCC | power supply(TYP:2.8V). | P |
| 8 | IOVCC | power supply(TYP:1.8V/2.8V). | P |
| 9 | FMARK | Synchronies MCU to frame rate | I |
| 10 | CS | Chip select signal. | I |
| 11 | RS | register select | I |
| 12 | WR | Write data when WRX is Low. | I |
| 13 | RD | Read strobe signal. Read out data when RDX is Low. | I |
| 14-29 | DB0- DB15 | Data bus | I/O |
| 30 | RESET | System reset pin. | I |
| 31 | IM0 | Data interface select IM0= IOVCC 16Bit DB0-DB15 IM0= GND 8Bit DB8-DB15 |
I |
| 32 | NC | No connect | - |
| 33 | GND | Ground | P |
| 34-37 | LEDK1-K4 | Cathode of LED backlight. | P |
| 38 | LEDA | Anode of LED backlight. | P |
| 39 | GND | Ground | P |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 2.4 | 吋 |
| 點陣(解析度) | 240 × RGB × 320(TFT) | dots |
| 模組尺寸 | 42.72(W) × 60.26(H) × 2.25(D) | mm |
| 有效區域 | 36.72 × 48.96 | mm |
| 點間距 | 0.051 × 0.153 | mm |
| LCD 類型 | TFT, 白, 透射式 | |
| 視角 | 6 o'clock | |
| 灰階反轉 | 12 o'clock | |
| 長寬比 | Portrait | |
| 背光類型 | LED, 白 | |
| 觸控面板類型 | 無 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| Supply Voltage For Analog | VCC | － | 2.4 | 3.3 | V | |
| Supply Voltage For Logic | VCCIO | 1.65 | 3.3 | V | ||
| Supply Current For LCM | ICC | － | － | 5 | 7.5 | mA |
