產品敘述

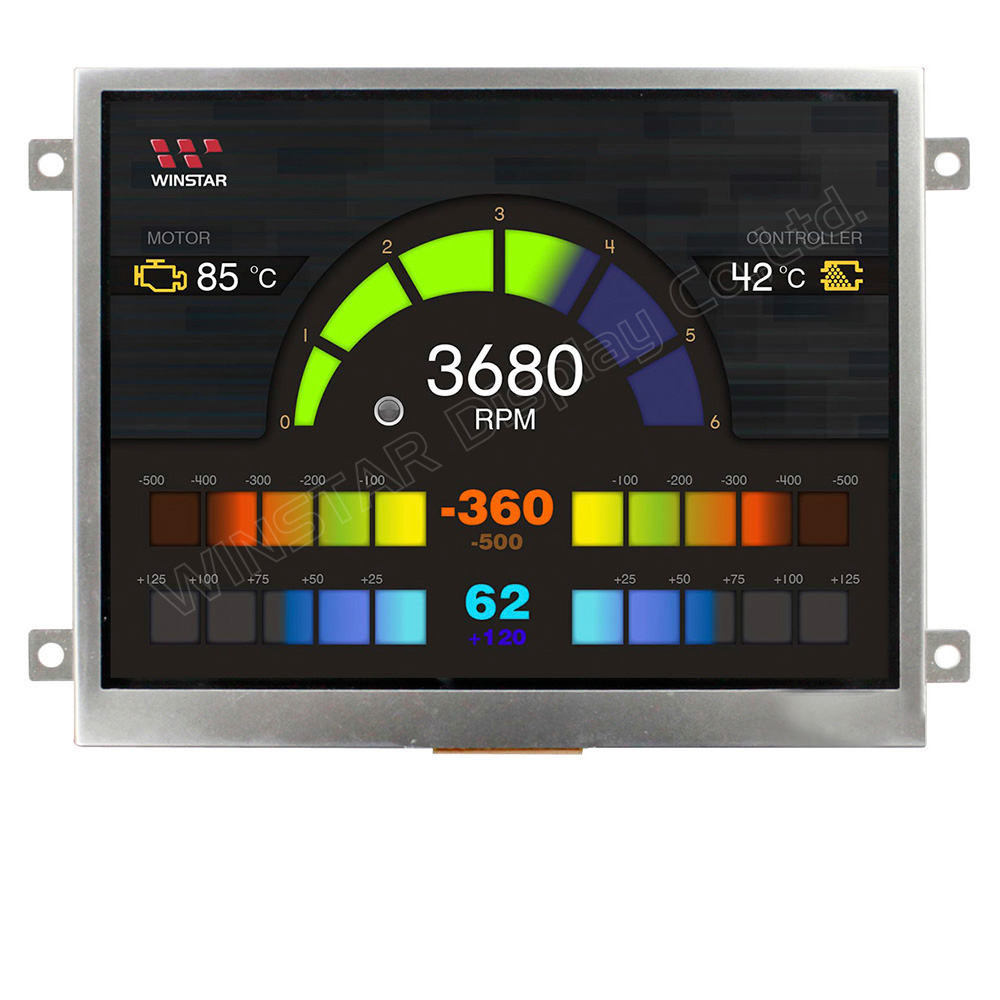

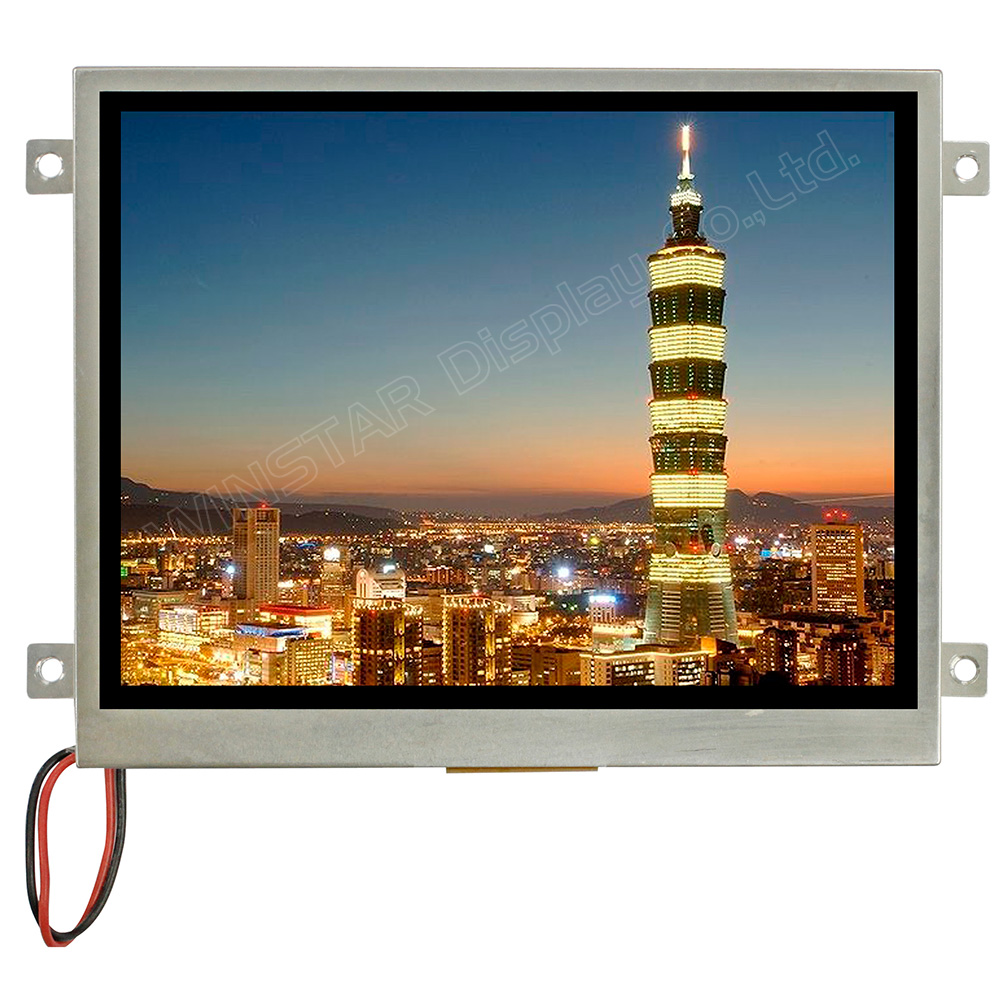

WF57A2TIBCDBN0 是一款 5.7 吋的 TFT LCD 顯示模組，配備控制板，內建 SSD1963 控制器 IC，並具有 36-pin 的 8080 MPU 介面定義。使用者也可以透過跳線選擇 8/16-bit 的 6800 介面。第 33 到 36 腳位專門用於背光供電，讓客戶無需設計額外的背光電路。
此顯示模組的外觀尺寸為 141.12 × 101.55 mm，有效區域為 115.2 × 86.4 mm。模組解析度為 320×240 像素，亮度為 900 nits（典型值）。LCM 的供電電壓範圍為 3V 到 3.3V，典型值為 3.1V。可在 -20°C 至 +70°C 的溫度範圍內運作，存儲溫度範圍為 -30°C 至 +80°C。

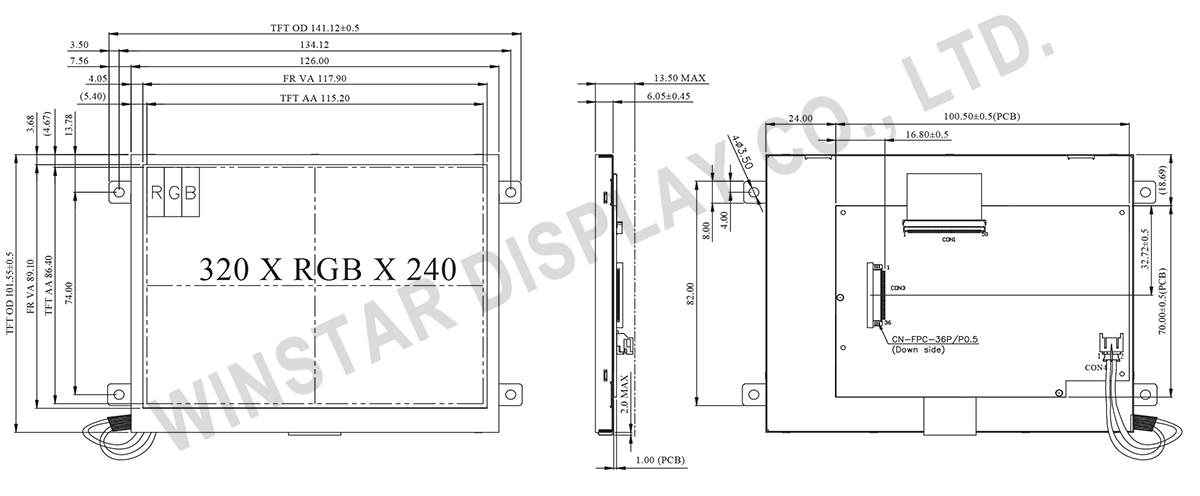

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.7 | 吋 |
| 解析度 | 320 x RGB x 240(TFT) | dots |
| 模組尺寸 | 141.12 x 101.55 x 13.5 | mm |
| 有效區域 | 115.2 x 86.4 | mm |
| 點間距 | 0.12 x 0.36 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| 長寬比 | 4:3 | |
| 背光類型 | LED, 正常白 | |
| 控制器 IC | SSD1963 | |
| 介面 | Digital 8080 family MPU 8bit/16bit | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
1. Operating conditions: (CON3.Pin1=GND, Pin2=VDD)| 項目 | 符號 | 最小值 | 典型值 | 最大值 | Unit |
|---|---|---|---|---|---|
| LCM 電源電壓 | VDD | 3.0 | 3.1 | 3.3 | V |
| LCM 供電電流 | IDD | - | 400 | 600 | mA |
2. Backlight driving conditions (CON3.Pin33,34=VLED-, Pin35,36=VLED+)
| 範圍 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED驅動器的工作電流 | VLED=5V | - | 370 | 555 | V |
| 耗電量 | VLED=5V | - | 1850 | 2775 | V |
| LED驅動電源電壓 | VLED+ | - | 5 | - | V |
| LED使用壽命 | - | - | 50,000 | - | mA |
Pin功能定義
LCM PIN 定義 (CON3)
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | System ground pin of the IC . Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | BLE | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | DB8 | Data bus (When select 8bits Mode, this pin is NC) |
| 16 | DB9 | Data bus (When select 8bits Mode, this pin is NC) |
| 17 | DB10 | Data bus (When select 8bits Mode, this pin is NC) |
| 18 | DB11 | Data bus (When select 8bits Mode, this pin is NC) |
| 19 | DB12 | Data bus (When select 8bits Mode, this pin is NC) |
| 20 | DB13 | Data bus (When select 8bits Mode, this pin is NC) |
| 21 | DB14 | Data bus (When select 8bits Mode, this pin is NC) |
| 22 | DB15 | Data bus (When select 8bits Mode, this pin is NC) |
| 23 | NC | No connect |
| 24 | NC | No connect |
| 25 | CS | Chip select |
| 26 | RESET | Hardware reset |
| 27 | L/R | Left / right selection; Default L/R=H |
| 28 | U/D | Up/down selection; ; Default U/D=L |
| 29 | NC | No connect |
| 30 | NC | No connect |
| 31 | NC | No connect |
| 32 | NC | No connect |
| 33 | VLED- | Power for LED Driver IC(GND) |
| 34 | VLED- | Power for LED Driver IC(GND) |
| 35 | VLED+ | Power for LED Driver IC(+5V) |
| 36 | VLED+ | Power for LED Driver IC(+5V) |
