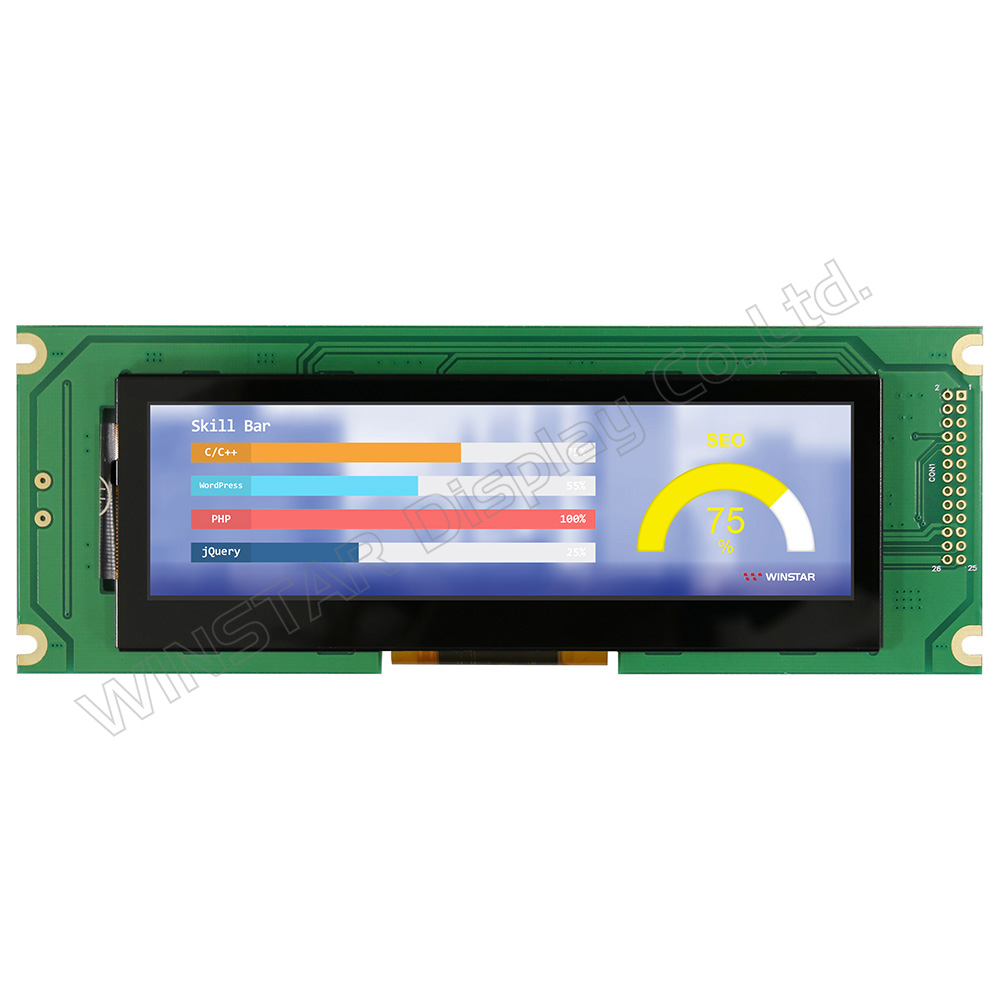

5.2" SSD1963 長型 LCD

型號 WF52QTZBSDBN0

►尺寸: 5.2吋
►解析度: 480 x 128
►視角: 6H
►介面: 8080, MPU
►控制器IC: SSD1963
►控制板: 有
►亮度 (cd/m²): 400
►鐵框螺絲孔: 有
►觸控面板: 無觸控面板
►O-Film : 是

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

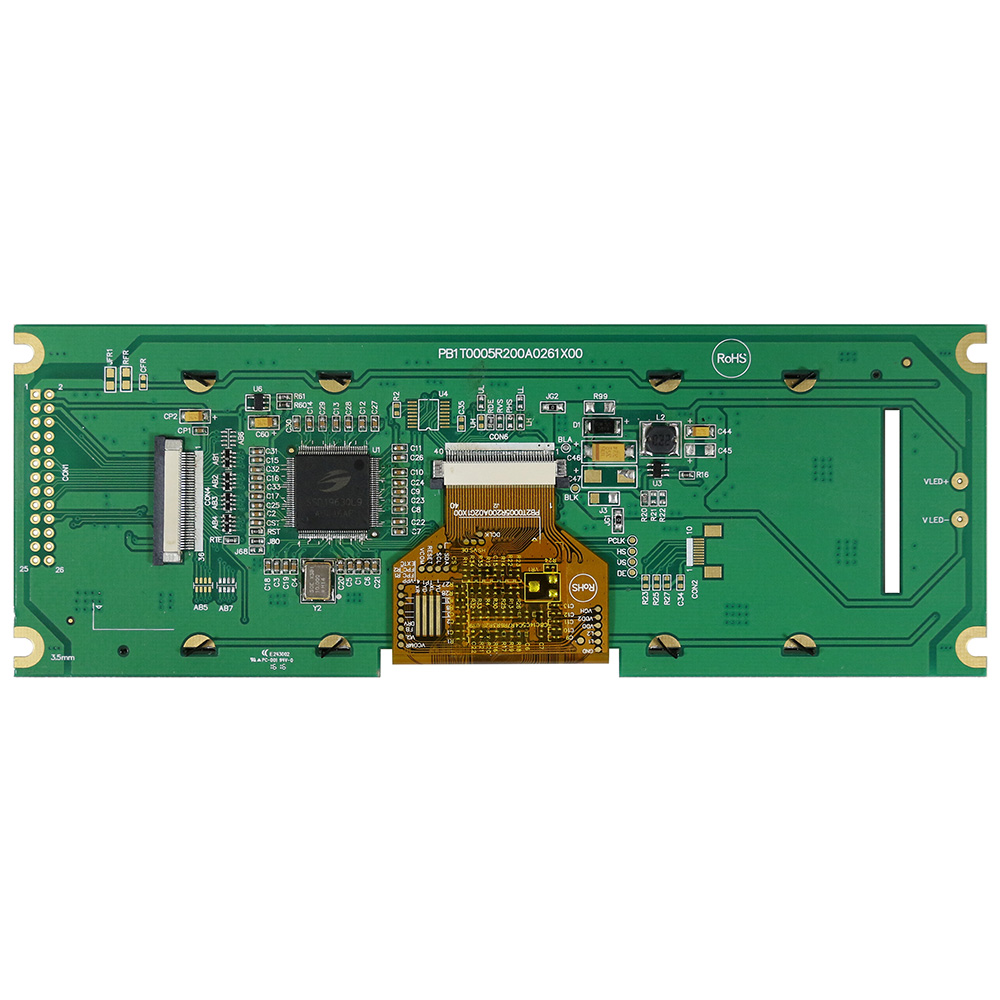

WF52QTZBSDBN0 是一款 5.2 吋長條形 TFT LCD 顯示器，搭載 O-Film 技術，提供廣視角顯示。此顯示模組內建 SSD1963 控制器 IC 和控制板，支援 8080/MPU 介面，並提供 8-bit 與 16-bit 選項。引腳 33 至 36 預設為背光電源，可節省額外設計背光電路的時間。顯示器的 PCB 板上設有四個螺絲孔，方便客戶進行各種應用安裝。

此顯示器解析度為 480×128 像素，亮度為 400 cd/m²。LCM（VCC）的供電電壓範圍為 3.0V 至 3.3V（典型值：3.1V）。此長條形 TFT 顯示模組可在 -20℃ 至 +70℃ 的溫度範圍內運行，儲存範圍在 -30℃ 至 +80℃ 。

如果您需要更高的亮度，可以選擇WF52QSZBSDBN0型號。

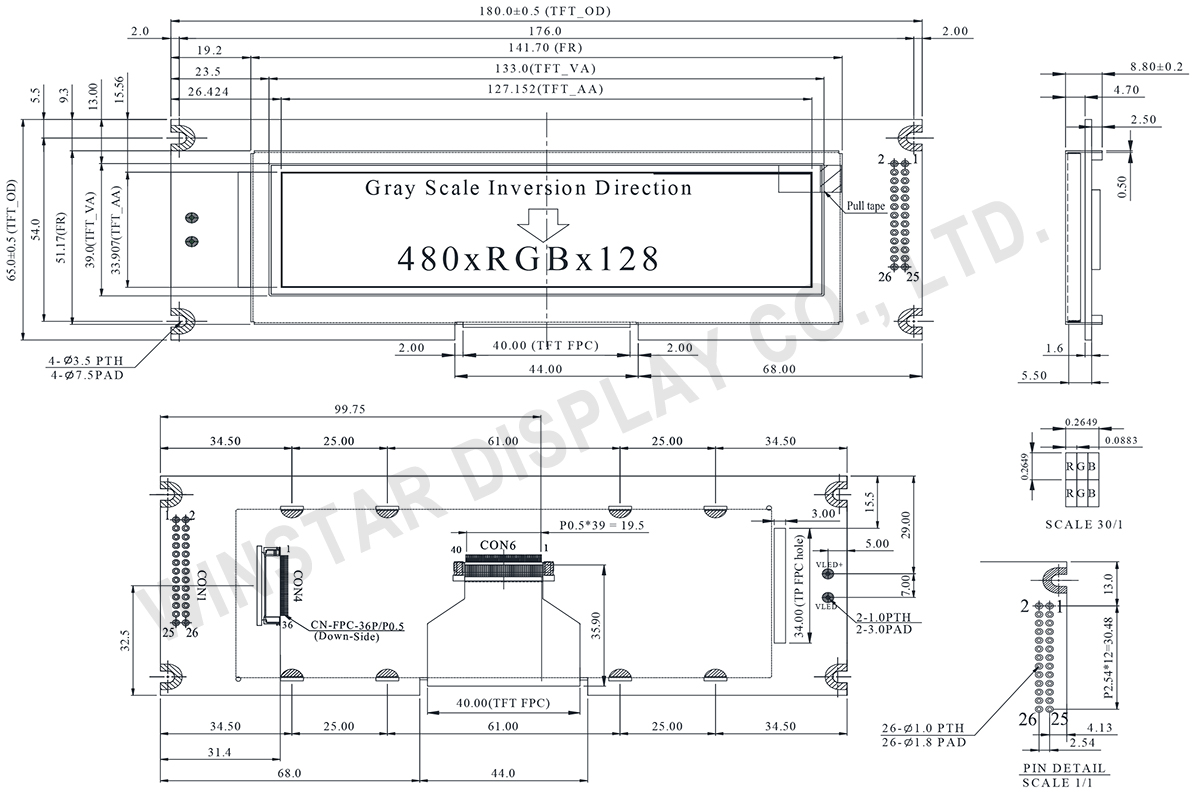

規格圖

產品規格

規格說明

項目	規格	單位
對角線尺寸	5.2	吋
解析度	480 x RGB x 128	dots
模組尺寸	180.0 x 65.0 x 8.8	mm
有效區域	127.152 x 33.9072	mm
點間距	0.0883 x 0.2649	mm
LCD類型	TFT, 白色, 透射性
視角	6點鐘方向
灰階反轉	12點鐘方向
長寬比	長條型
背光類型	LED, 白色
控制器IC	SSD1963
介面	Digital 8080 family MPU 8bit/16bit
觸控面板類型	無觸控面板
表面	防眩光

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
LCM供電電壓	VDD	－	3.0	3.1	3.3	V
LCM供電電流	IDD	－	－	200	－	mA

Pin功能定義

LCM PIN 定義 (CON4)

Pin	符號	功能說明
1	GND	System round pin of the IC. Connect to system ground.
2	VDD	Power Supply : +3.3V
3	BL_E	Backlight control signal , H: On \ L: Off
4	D/C	Data/Command select
5	WR	Write strobe signal
6	RD	Read strobe signal
7	DB0	Data bus
8	DB1	Data bus
9	DB2	Data bus
10	DB3	Data bus
11	DB4	Data bus
12	DB5	Data bus
13	DB6	Data bus
14	DB7	Data bus
15	DB8	Data bus (When select 8bits mode, this pin is NC)
16	DB9	Data bus (When select 8bits mode, this pin is NC)
17	DB10	Data bus (When select 8bits mode, this pin is NC)
18	DB11	Data bus (When select 8bits mode, this pin is NC)
19	DB12	Data bus (When select 8bits mode, this pin is NC)
20	DB13	Data bus (When select 8bits mode, this pin is NC)
21	DB14	Data bus (When select 8bits mode, this pin is NC)
22	DB15	Data bus (When select 8bits mode, this pin is NC)
23	NC	No connect
24	NC	No connect
25	CS	Chip select
26	RESET	Hardware reset
27	LR	Right /Left selection; Default R/L is Pull High
28	UD	Up/down selection; Default U/D is Pull High
29	NC	No connection
30	NC	No connection
31	NC	No connection
32	NC	No connection
33	VLED-	VLED- for B/L LED inverter (GND)
34	VLED-	VLED- for B/L LED inverter (GND)
35	VLED+	VLED+ for B/L LED inverter (+5V)
36	VLED+	VLED+ for B/L LED inverter (+5V)

LCM PIN 定義 (CON1)

Pin	符號	功能說明
1	NC(FG)	No connect (Frame Grand)
2	GND	System round pin of the IC. Connect to system ground.
3	VDD	Power Supply : +3.3V
4	BLE	Backlight control signal , H: On \ L: Off
5	WR	Write strobe signal
6	RD	Read strobe signal
7	CS	Chip select
8	D/C	Data/Command select
9	NC	No connect
10	RESET	Hardware reset
11	DB0	Data bus
12	DB1	Data bus
13	DB2	Data bus
14	DB3	Data bus
15	DB4	Data bus
16	DB5	Data bus
17	DB6	Data bus
18	DB7	Data bus
19	NC	No connect
20	NC	No connect
21	VLED+	VLED+ for B/L LED inverter (+5V)
22	VLED-	VLED- for B/L LED inverter (GND)
23	NC	No connect
24	NC	No connect
25	NC	No connect
26	GND	System round pin of the IC. Connect to system ground.
