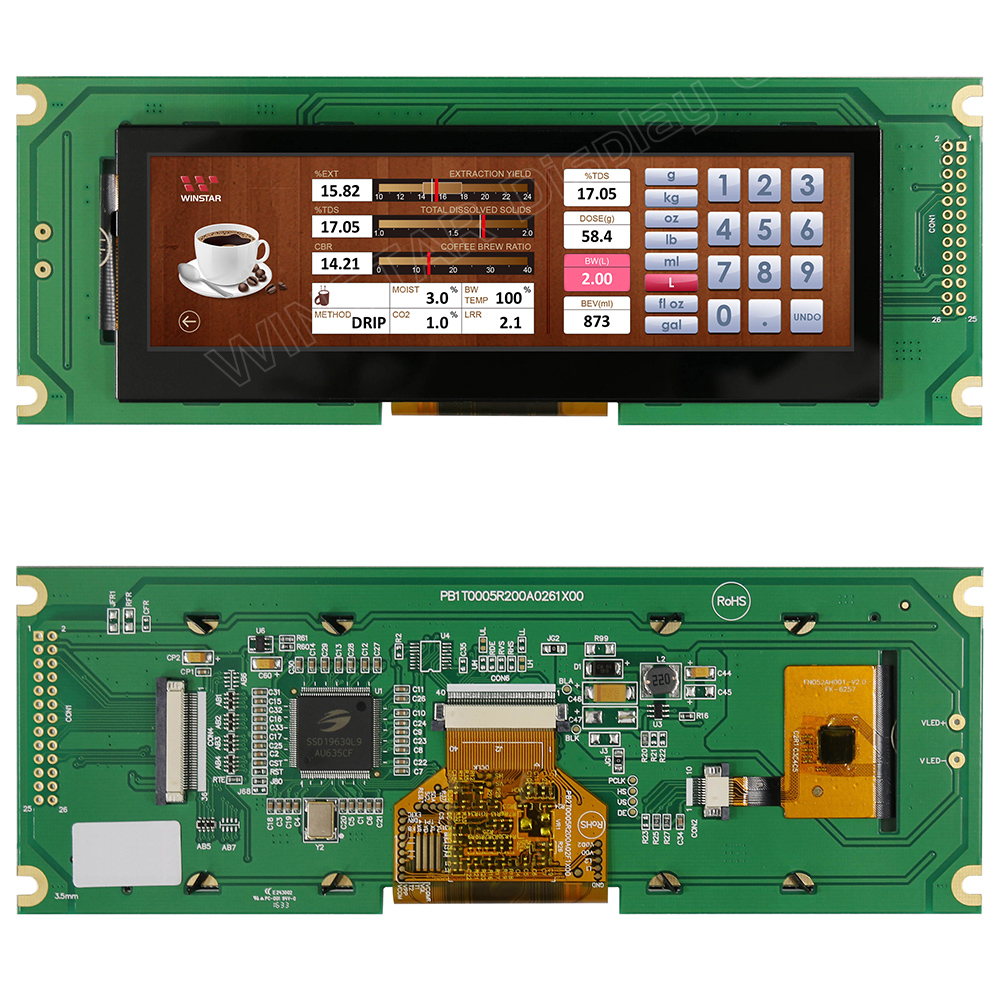

WF52QTLBSDBG0 是一款 5.2 吋 長條形 TFT LCD 觸控顯示模組,內建 SSD1963 控制器 IC 和控制板。此模組提供 8080 MPU 8-bit/16-bit 介面選項。模組的引腳 33 至 36 預設為背光電源,因此無需額外設計背光電路。模組還設有鐵框和螺絲孔,便於安裝與使用。此顯示器模組解析度為 480×128 像素,亮度達 400 cd/m²。
WF52QTLBSDBG0 模組配備了投射式電容觸控面板 (PCAP),支援 5 點觸控。LCM的工作電壓範圍為 3.0V 至 3.3V(典型值為 3.1V)。模組可在 -20℃ 至 +70℃ 的溫度範圍內運行,並且可以在 -30℃ 至 +80℃ 的範圍內儲存。這使得它特別適用於各種工業環境。而長條形的顯示畫面非常適合影音音響設備、智能家電等的應用。
項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 5.2 | 吋 |
點陣(解析度) | 480 x RGB x 128 | dots |

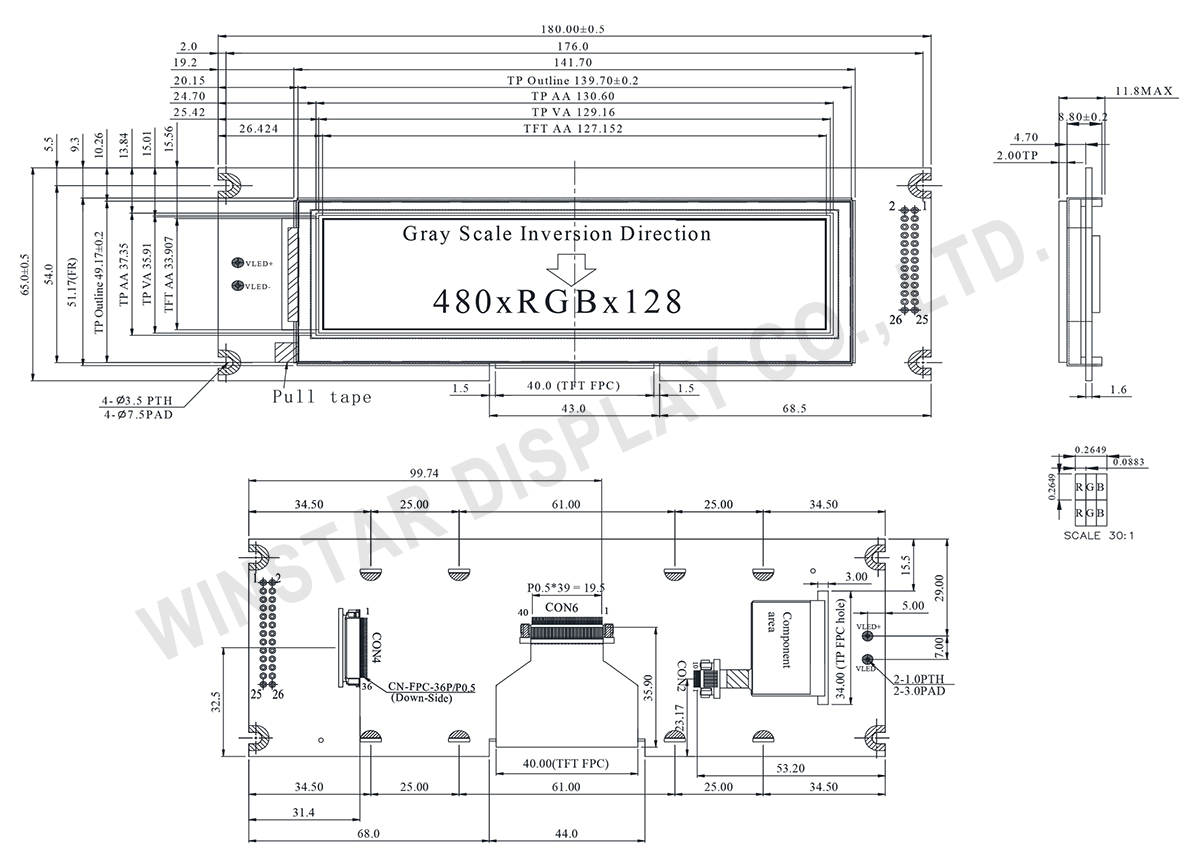

模組尺寸 | 180.0 x 65.0 x 11.8 | mm |
有效區域 | 127.152 x 33.9072 | mm |
點間距 | 0.0883 x 0.2649 | mm |
LCD類型 | TFT, 白色, 透射性 | |
視角 | 6 o'clock | |
灰階反轉 | 12 o'clock | |
長寬比 | Bar Type | |
背光類型 | LED, 白色 | |
控制器IC | SSD1963 | |
介面 (接口) | Digital 8080 family MPU 8bit/16bit | |
觸控面板類型 | PCAP電容式觸控面板 | |
表面 | 亮面 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
LCM供電電壓 | VDD | - | 3.0 | 3.1 | 3.3 | V |
LCM供電電流 | IDD | - | - | 200 | - | mA |
Pin | 符號 | 功能說明 |
---|---|---|
1 | GND | System round pin of the IC. Connect to system ground. |
2 | VDD | Power Supply : +3.3V |
3 | BL_E | Backlight control signal , H: On \ L: Off |
4 | D/C | Data/Command select |
5 | WR | Write strobe signal |
6 | RD | Read strobe signal |
7 | DB0 | Data bus |
8 | DB1 | Data bus |
9 | DB2 | Data bus |
10 | DB3 | Data bus |
11 | DB4 | Data bus |
12 | DB5 | Data bus |
13 | DB6 | Data bus |
14 | DB7 | Data bus |
15 | DB8 | Data bus (When select 8bits mode, this pin is NC) |
16 | DB9 | Data bus (When select 8bits mode, this pin is NC) |
17 | DB10 | Data bus (When select 8bits mode, this pin is NC) |
18 | DB11 | Data bus (When select 8bits mode, this pin is NC) |
19 | DB12 | Data bus (When select 8bits mode, this pin is NC) |
20 | DB13 | Data bus (When select 8bits mode, this pin is NC) |
21 | DB14 | Data bus (When select 8bits mode, this pin is NC) |
22 | DB15 | Data bus (When select 8bits mode, this pin is NC) |
23 | NC | No connect |
24 | CTP_INT | CTP_ External interrupt to the host |
25 | CS | Chip select |
26 | RESET | Hardware reset |
27 | LR | Right /Left selection; Default R/L is Pull High |
28 | UD | Up/down selection; Default U/D is Pull High |
29 | CTP_SCL | I2C clock input |
30 | CTP_SDA | I2C data input and output |
31 | CTP_RST | CTP_ External Reset, Low is active |
32 | NC | No connect |
33 | VLED- | VLED- for B/L LED inverter (GND) |
34 | VLED- | VLED- for B/L LED inverter (GND) |
35 | VLED+ | VLED+ for B/L LED inverter (+5V) |
36 | VLED+ | VLED+ for B/L LED inverter (+5V) |
