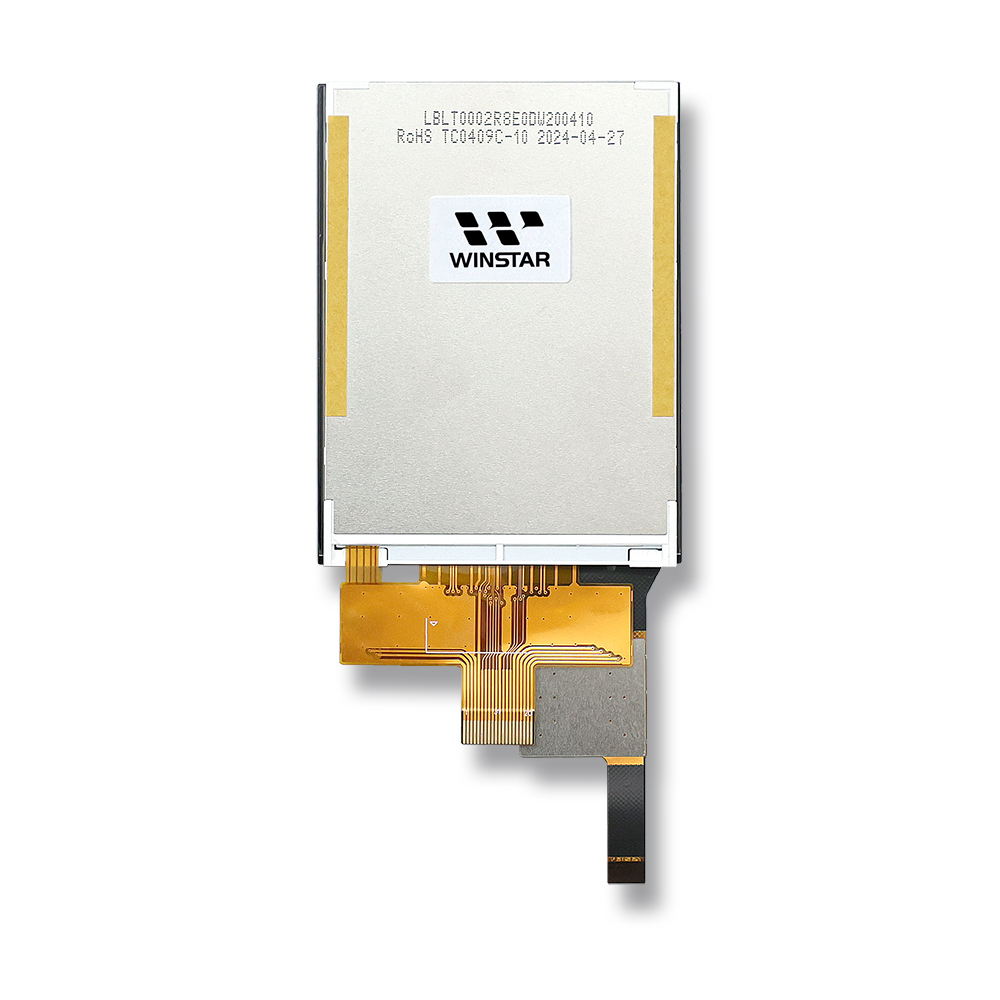

產品敘述
WF28KTZAJDNG0 是一款 2.8 吋 TFT LCD 顯示模組，配備投射式電容觸控面板（PCAP），專為工業應用而設計。它具有 240 x 320 像素的解析度，採用直立顯示模式，非常適合用於空間受限的緊湊型設備。該模組搭載 ST7789V 驅動IC，支援 SPI 介面，確保數據通信快速且可靠。
PCAP 觸控面板 使用 CF1124 驅動IC，並支援 I2C 介面，提供 單點觸控檢測，適用於需要簡單且靈敏觸控互動的使用介面。
此顯示器搭載 O-Film 技術，將視角擴展至所有方向（左、右、上、下）達 75°，確保從多個角度擁有清晰的可視性。這使其成為需要從各種角度查看的應用的理想選擇。
此模組特別適用於如 便攜式醫療監視器 等工業應用，這些應用需要耐用且長時間穩定運行的顯示解決方案。憑藉其堅固的設計，WF28KTZAJDNG0 可提供 5 到 6 年 的持續穩定運行，滿足長期使用的需求。

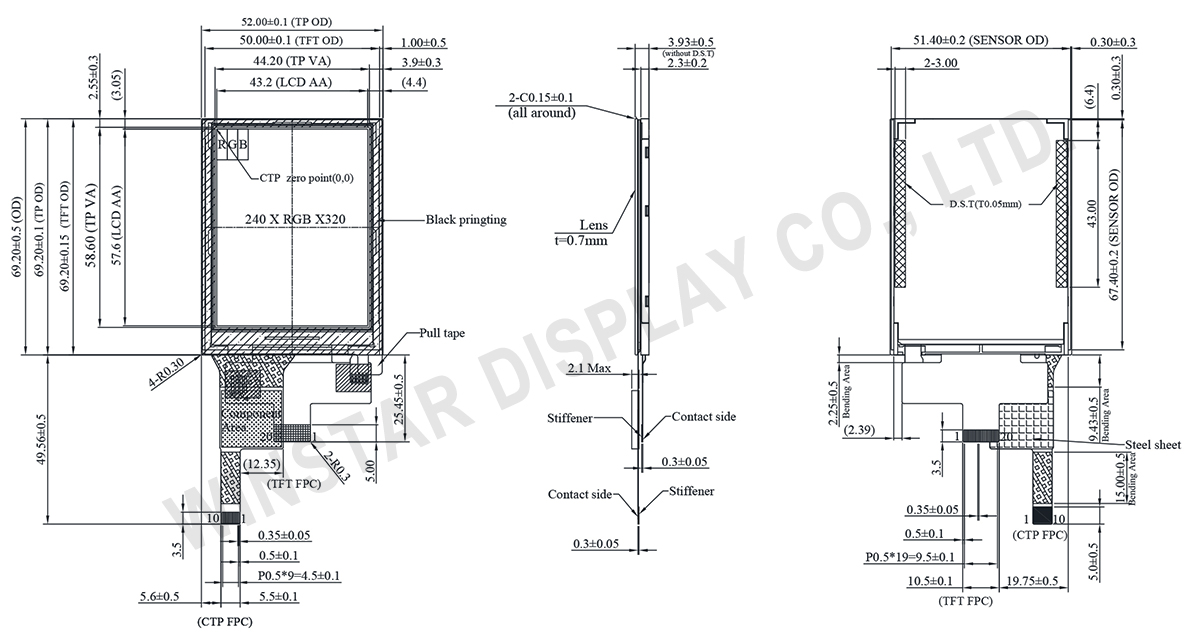

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 2.8 | 吋 |
| 點陣(解析度) | 240 × RGB × 320(TFT) | dots |
| 模組尺寸 | 50.0(W) × 69.2(H) × 3.93(D) | mm |
| 有效區域(AA) | 43.2 × 57.6 | mm |
| 點間距 | 0.18 × 0.18 | mm |
| LCD 類型 | TFT, 白色, 透射式 | |
| TFT 介面 | SPI | |
| 驅動IC | ST7789V | |
| 視角 | 75/75/75/75 | |
| 長寬比 | 直屏 | |
| 背光類型 | LED, 正常白 | |
| PCAP 驅動IC | CF1124 | |
| PCAP 介面 | I2C | |
| PCAP FW 版本 | 01 | |
| PCAP 解析度 | 240*320 | |
| 觸控面板類型 | PCAP投射電容式觸控面板 | |
| 表面 | 亮面 (Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 類比電源電壓 | VCC | 2.4 | 3.3 | 3.6 | V |
| LCM供電電流 | ICC | － | 6.7 | 10.0 | mA |
| 觸控邏輯電源電壓 | VDDT | 3.0 | 3.3 | 3.6 | V |
| IDDT | － | 15 | 25 | V |
LED驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED電流 | - | 80 | - | mA | |
| 耗電量 | 232 | 256 | 272 | mW | |
| LED電壓 | VBL+ | 2.9 | 3.2 | 3.4 | V |
| LED 壽命 | 50,000 | - | - | Hr |
Pin功能定義
LCM PIN 定義
| NO | 符號 | 功能說明 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | GND | Ground | ||||||||||||||||||
| 2 | VLED+ | Anode of LED backlight. | ||||||||||||||||||
| 3 | VLED- | Cathode of LED backlight. | ||||||||||||||||||
| 4 | GND | Ground | ||||||||||||||||||
| 5 | VCC | Power supply | ||||||||||||||||||
| 6 | RESET | System reset pin. (RESX) signal is active low |
||||||||||||||||||
| 7 | SDA | When IM3: Low, SPI interface input/output pin. When IM3: High, SPI interface input pin. The data is latched on the rising edge of the SCL signal. If not used, please fix this pin at VDDI or DGND level. |
||||||||||||||||||
| 8 | DCX(SCL) | This pin is used to be serial interface clock. DCX=’1’: display data or parameter. DCX=’0’: command data. If not used, please fix this pin at VDDI or DGND. |
||||||||||||||||||
| 9 | CSX | Chip selection pin Low enable. High disable. |
||||||||||||||||||
| 10 | WRX(D/CX) | Display data/command selection pin in 4-line serial interface. Second Data lane in 2 data lane serial interface. If not used, please fix this pin at VDDI or DGND. |
||||||||||||||||||
| 11 | GND | Ground | ||||||||||||||||||
| 12 | SDO(DOUT) | SPI interface output pin. The data is output on the falling edge of the SCL signal. If not used, let this pin open. |
||||||||||||||||||
| 13 | TE | Tearing effect signal is used to synchronize MCU to frame memory writing. If not used, please let this pin open |
||||||||||||||||||
| 14 | IM3 | The MCU interface mode select.
|
||||||||||||||||||
| 15 | GND | Ground | ||||||||||||||||||
| 16-19 | NC | No connect | ||||||||||||||||||
| 20 | GND | Ground |
PCAP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
