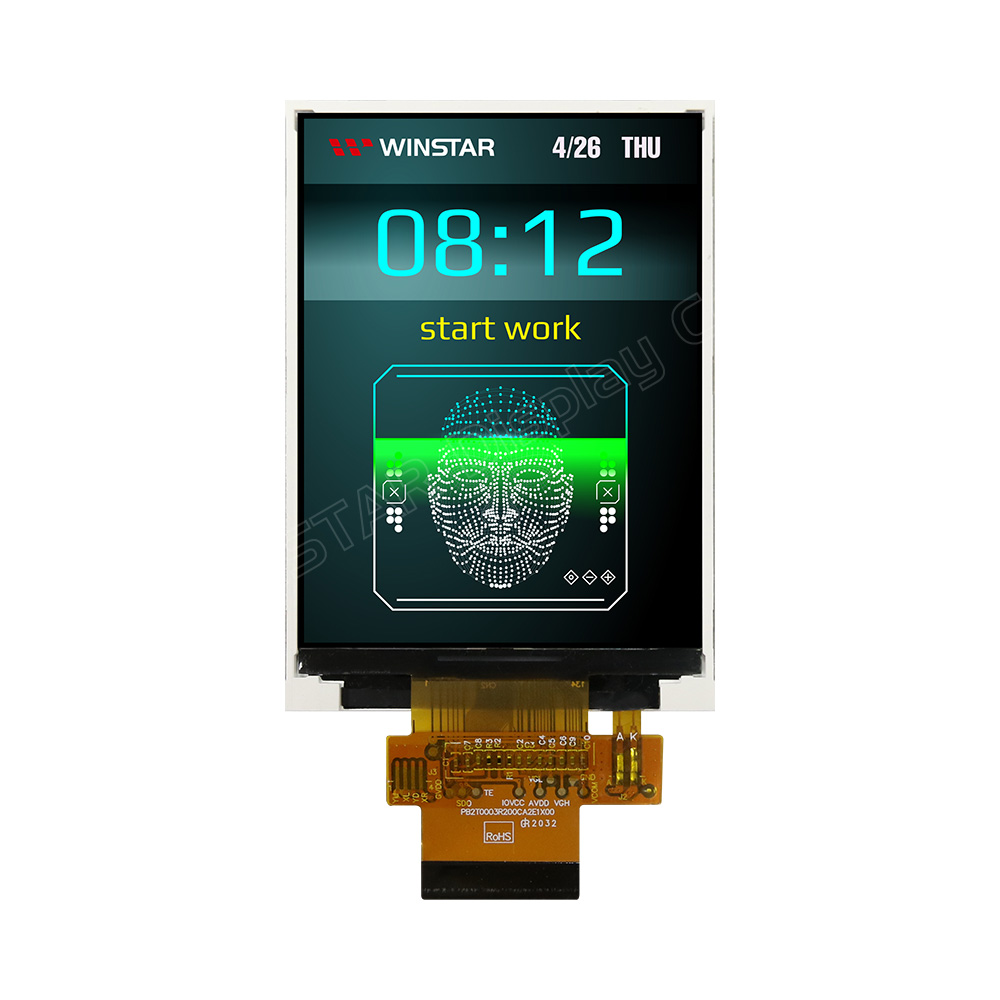

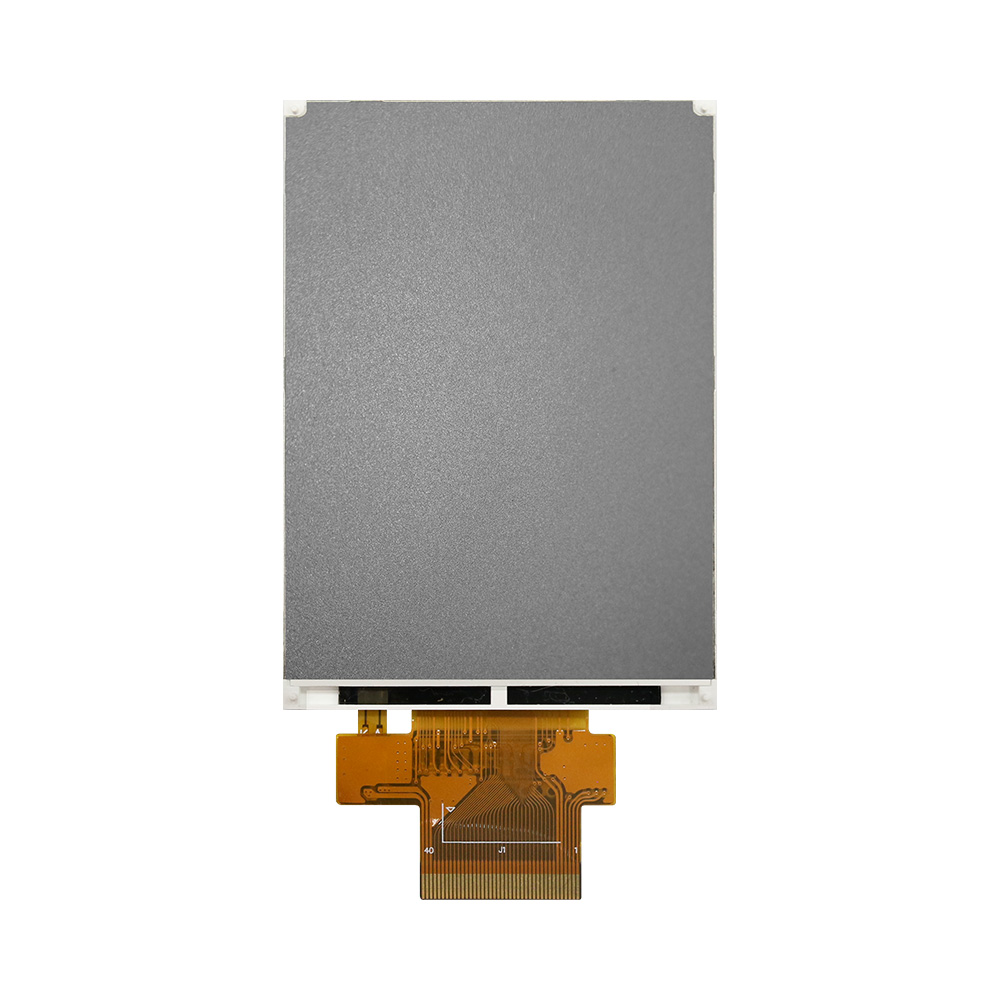

產品敘述
WF32DTLAJDNN0是一款對角線尺寸為3.2吋並採用直屏模式設計的TFT液晶模組，由240x320點所組成的顯示畫面，500 cd/m2(典型值)的亮度。模組內建ILI9341驅動IC，支援80 MCU 8位/9位/16位/18位/SPI (3線/4線)介面。模組尺寸為55.04(寬)x 77.6(高) mm，有效顯示區域尺寸為48.6 x 64.8 mm。
WF32DTLAJDNN0支援6點鐘方向的視角，並採用防眩光玻璃表面。可在-20℃至+70℃的溫度範圍內運行，其存儲溫度範圍為-30℃至+80℃，模組的邏輯供應電壓範圍為2.5V至3.3V。
3.2英寸(有效區域 48.6×64.8mm)TFT顯示器是一款小型顯示模組，適用於多種應用，包括：- 物聯網（IoT）設備：適用於智能家居系統、工業控制系統和汽車系統等物聯網設備。
- 醫療設備：適用於便攜式除顫器、胰島素泵和其他醫療監測和診斷設備等醫療設備。
- 工業自動化：適用於機器控制系統、過程控制系統和監控系統等工業自動化應用。
- 遊戲：適用於手持遊戲機等遊戲應用。
這些僅是3.2吋 (有效區域 48.6×64.8 mm) TFT顯示器可能應用的眾多潛在案例中的一部分。具體的使用情況將取決於產品的要求以及顯示屏所需的功能和性能。

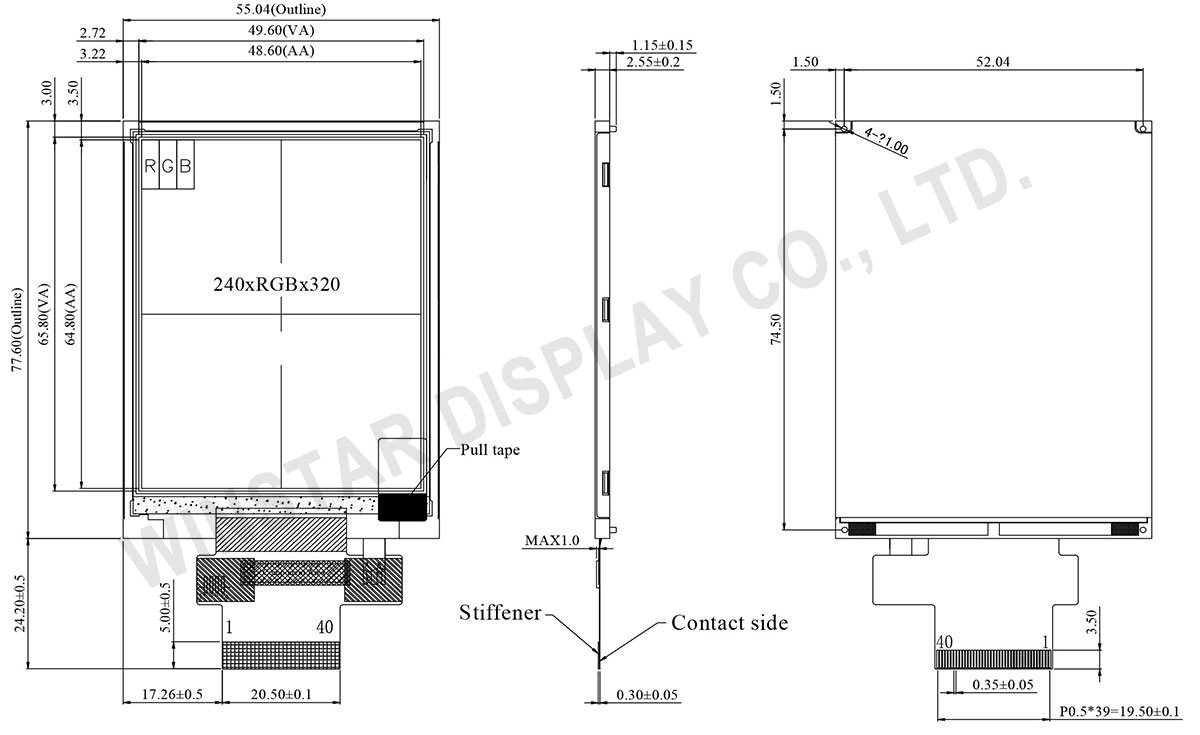

規格圖
產品規格
Pin功能定義
| NO | 符號 | 功能說明 | I/O | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | NC | No connection | － | ||||||||||||||||||||||||||||||||||||||||||||
| 2 | NC | No connection | － | ||||||||||||||||||||||||||||||||||||||||||||
| 3 | NC | No connection | － | ||||||||||||||||||||||||||||||||||||||||||||
| 4 | NC | No connection | － | ||||||||||||||||||||||||||||||||||||||||||||
| 5 | VCI | Power supply(TYP: 2.8V). | P | ||||||||||||||||||||||||||||||||||||||||||||
| 6 | IOVCC | Power supply(TYP:1.8V/2.8V). | P | ||||||||||||||||||||||||||||||||||||||||||||
| 7 | R5 | 18-bit parallel bi-directional data bus for MCU system and RGB interface mode Fix to VSS level when not in use |
I/O | ||||||||||||||||||||||||||||||||||||||||||||
| 8 | R4 | ||||||||||||||||||||||||||||||||||||||||||||||
| 9 | R3 | ||||||||||||||||||||||||||||||||||||||||||||||
| 10 | R2 | ||||||||||||||||||||||||||||||||||||||||||||||
| 11 | R1 | ||||||||||||||||||||||||||||||||||||||||||||||
| 12 | R0 | ||||||||||||||||||||||||||||||||||||||||||||||
| 13 | G5 | ||||||||||||||||||||||||||||||||||||||||||||||
| 14 | G4 | ||||||||||||||||||||||||||||||||||||||||||||||
| 15 | G3 | ||||||||||||||||||||||||||||||||||||||||||||||
| 16 | G2 | ||||||||||||||||||||||||||||||||||||||||||||||
| 17 | G1 | ||||||||||||||||||||||||||||||||||||||||||||||
| 18 | G0 | ||||||||||||||||||||||||||||||||||||||||||||||
| 19 | B5 | ||||||||||||||||||||||||||||||||||||||||||||||
| 20 | B4 | ||||||||||||||||||||||||||||||||||||||||||||||
| 21 | B3 | ||||||||||||||||||||||||||||||||||||||||||||||
| 22 | B2 | ||||||||||||||||||||||||||||||||||||||||||||||
| 23 | B1 | ||||||||||||||||||||||||||||||||||||||||||||||
| 24 | B0 | ||||||||||||||||||||||||||||||||||||||||||||||
| 25 | SDA | Serial data input/output | I/O | ||||||||||||||||||||||||||||||||||||||||||||
| 26 | DOTCLK | Data enable signal in RGB interface. | I | ||||||||||||||||||||||||||||||||||||||||||||
| 27 | DE | A data ENABLE signal in RGB I/F mode | I | ||||||||||||||||||||||||||||||||||||||||||||
| 28 | HSYNC | Horizontal synchronizing signal in RGB interface | I | ||||||||||||||||||||||||||||||||||||||||||||
| 29 | VSYNC | Vertical synchronizing signal in RGB interface | I | ||||||||||||||||||||||||||||||||||||||||||||
| 30 | NRD | Read enable pin I80 parallel bus system interface | I | ||||||||||||||||||||||||||||||||||||||||||||
| 31 | NWR_DNC | NWR Write enable pin I80 parallel bus system interface DNC Command/parameter or display data selection pin in serial bus system interface |
I | ||||||||||||||||||||||||||||||||||||||||||||
| 32 | DNC_SCL | DNC Command/parameter or display data selection pin in parallel interface SCL Serial data clock in serial bus system Interface |
I | ||||||||||||||||||||||||||||||||||||||||||||
| 33 | NCS | Chip select signal | I | ||||||||||||||||||||||||||||||||||||||||||||
| 34 | NRESET | System Reset | I | ||||||||||||||||||||||||||||||||||||||||||||
| 35 | IM0 | System interface select:
|
I | ||||||||||||||||||||||||||||||||||||||||||||
| 36 | IM1 | ||||||||||||||||||||||||||||||||||||||||||||||
| 37 | IM2 | ||||||||||||||||||||||||||||||||||||||||||||||
| 38 | GND | Ground | P | ||||||||||||||||||||||||||||||||||||||||||||
| 39 | VLED+ | Anode of LED backlight. | P | ||||||||||||||||||||||||||||||||||||||||||||
| 40 | VLED- | Cathode of LED backlight. | P | ||||||||||||||||||||||||||||||||||||||||||||
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.2 | 吋 |
| 點陣(解析度) | 240 × RGB × 320(TFT) | dots |
| 模組尺寸 | 55.04 (W) × 77.6 (H) × 2.55(D) | mm |
| 有效區域 | 48.6 × 64.8 | mm |
| 像素間距 | 0.2025 × 0.2025 | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 視角 | 6點鐘方向 | |
| 灰階反轉 | 12點鐘方向 | |
| 長寬比 | 直式螢幕 | |
| 驅動IC | ILI9341 或相容IC | |
| 介面 | 80 MCU 8bit/9bit/16bit/18bit/SPI(3線/4線) | |
| 背光類型 | LED, 正常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電器特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 供電電壓 | VCI | 2.5 | 2.8 | 3.3 | V | |
| 供電電壓 | IOVCC | 1.65 | 2.8 | 3.3 | V | |
| 輸入最高電壓 | Vih | 0.7IOVCC | - | IOVCC | V | |
| 輸入最低電壓 | Vil | GND | - | 0.3IOVCC | V | |
| 輸出最高電壓 | Voh | IOL=-1.0mA | 0.8 IOVCC | - | IOVCC | V |
| 輸出最低電壓 | Vol | IOL =1.0mA | GND | - | 0.2 IOVCC | V |
| 耗電流量 | IVCI | - | - | 5.5 | 8.25 | mA |
