產品敘述
WF32DTLAJDNT0是一款直屏模式 3.2吋電阻觸控 TFT LCD模組，解析度為240x320像素。模組使用ILI9341 驅動IC,可支援8080 MCU 8bit /9bit/16bit/18bit/ SPI (3線/4線)介面。模組typical 亮度為350 nits；對比度為500:1；視角為6點鐘方向；灰階反轉為12點鐘方向， TFT模組表面採用亮面玻璃。如果客戶有高亮度需求可選擇 WF32DSLAJDNT0。
WF32DTLAJDNT0模組供電電壓(VCI)為2.5V~3.3V，typical 值為2.8V。工作溫度為-20℃~+70℃，儲存溫度為-30℃~+80℃。

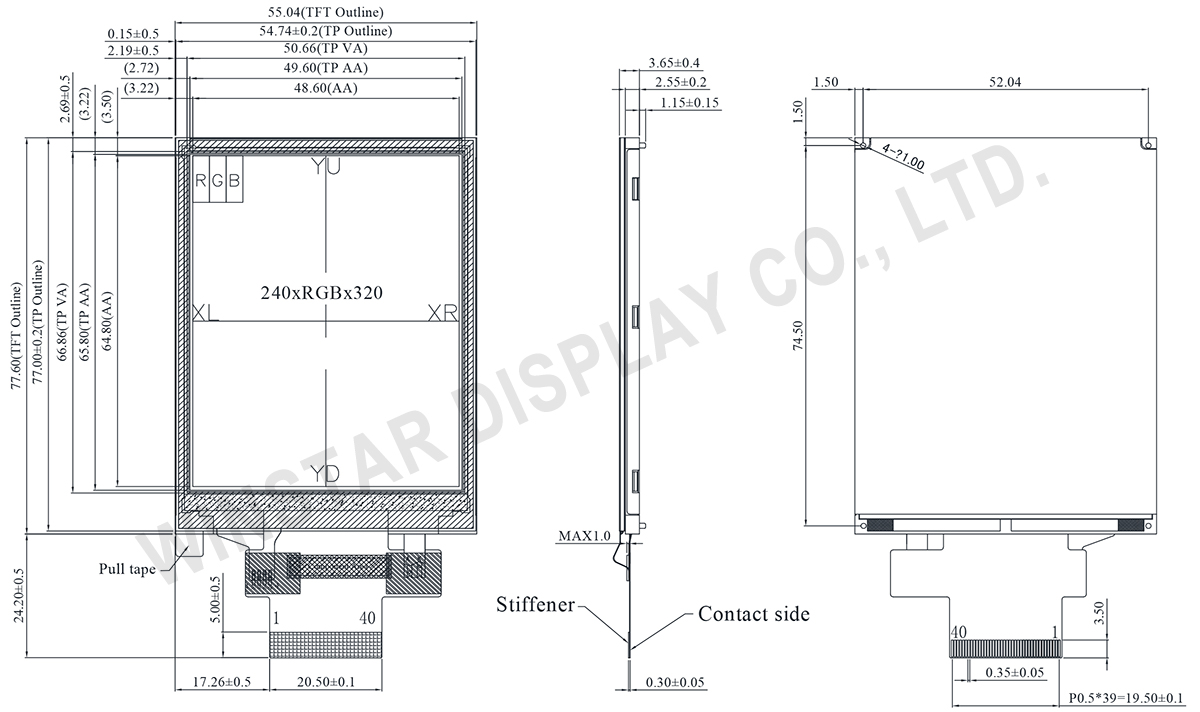

規格圖
產品規格
Pin功能定義
| NO | 符號 | 功能說明 | I/O | |||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | YU | Y up for touch panel | － | |||||||||||||||||||||||||||||||||||||||||
| 2 | XL | X left for touch panel | － | |||||||||||||||||||||||||||||||||||||||||
| 3 | YD | Y down for touch panel | － | |||||||||||||||||||||||||||||||||||||||||
| 4 | XR | X right for touch panel | － | |||||||||||||||||||||||||||||||||||||||||
| 5 | VCI | Power supply(TYP: 2.8V). | P | |||||||||||||||||||||||||||||||||||||||||
| 6 | IOVCC | Power supply(TYP:1.8V/2.8V). | P | |||||||||||||||||||||||||||||||||||||||||
| 7-24 | DB17-DB0 | Data Bus | I/O | |||||||||||||||||||||||||||||||||||||||||
| 25 | SDA | Serial data input/output | I/O | |||||||||||||||||||||||||||||||||||||||||
| 26 | DOTCLK | Data enable signal in RGB interface. | I | |||||||||||||||||||||||||||||||||||||||||
| 27 | DE | A data ENABLE signal in RGB I/F mode | I | |||||||||||||||||||||||||||||||||||||||||
| 28 | HSYNC | Horizontal synchronizing signal in RGB interface | I | |||||||||||||||||||||||||||||||||||||||||
| 29 | VSYNC | Vertical synchronizing signal in RGB interface | I | |||||||||||||||||||||||||||||||||||||||||
| 30 | NRD | Read enable pin I80 parallel bus system interface | I | |||||||||||||||||||||||||||||||||||||||||
| 31 | NWR_DNC | NWR Write enable pin I80 parallel bus system interface DNC Command/parameter or display data selection pin in serial bus system interface |
I | |||||||||||||||||||||||||||||||||||||||||
| 32 | DNC_SCL | DNC Command/parameter or display data selection pin in parallel interface SCL Serial data clock in serial bus system Interface |
I | |||||||||||||||||||||||||||||||||||||||||
| 33 | NCS | Chip select signal | I | |||||||||||||||||||||||||||||||||||||||||
| 34 | NRESET | System Reset | I | |||||||||||||||||||||||||||||||||||||||||
| 35 | IM0 | System interface select:
|
I | |||||||||||||||||||||||||||||||||||||||||
| 36 | IM1 | |||||||||||||||||||||||||||||||||||||||||||
| 37 | IM2 | |||||||||||||||||||||||||||||||||||||||||||
| 38 | GND | Ground | P | |||||||||||||||||||||||||||||||||||||||||
| 39 | VLED+ | Anode of LED backlight. | P | |||||||||||||||||||||||||||||||||||||||||
| 40 | VLED- | Cathode of LED backlight. | P |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.2 | 吋 |
| 點陣(解析度) | 240 × RGB × 320(TFT) | dots |
| 模組尺寸 | 55.04 (W) × 77.6 (H) × 3.65(D) | mm |
| 有效區域 | 48.6 × 64.8 | mm |
| 像素間距 | 0.2025 × 0.2025 | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 視角 | 6點鐘方向 | |
| 灰階反轉 | 12點鐘方向 | |
| 長寬比 | 直式螢幕 | |
| 驅動IC | ILI9341 或相容IC | |
| 介面 | 80 MCU 8bit/9bit/16bit/18bit/SPI(3線/4線) | |
| 背光類型 | LED, 正常白 | |
| 觸控面板類型 | 電阻式觸控面板(RTP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電器特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 供電電壓 | VCI | 2.5 | 2.8 | 3.3 | V | |
| 供電電壓 | IOVCC | 1.65 | 2.8 | 3.3 | V | |
| 輸入最高電壓 | Vih | 0.7IOVCC | - | IOVCC | V | |
| 輸入最低電壓 | Vil | GND | - | 0.3IOVCC | V | |
| 輸出最高電壓 | Voh | IOL=-1.0mA | 0.8 IOVCC | - | IOVCC | V |
| 輸出最低電壓 | Vol | IOL =1.0mA | GND | - | 0.2 IOVCC | V |
| 耗電流量 | IVCI | - | - | 5.5 | 8.25 | mA |
