產品敘述

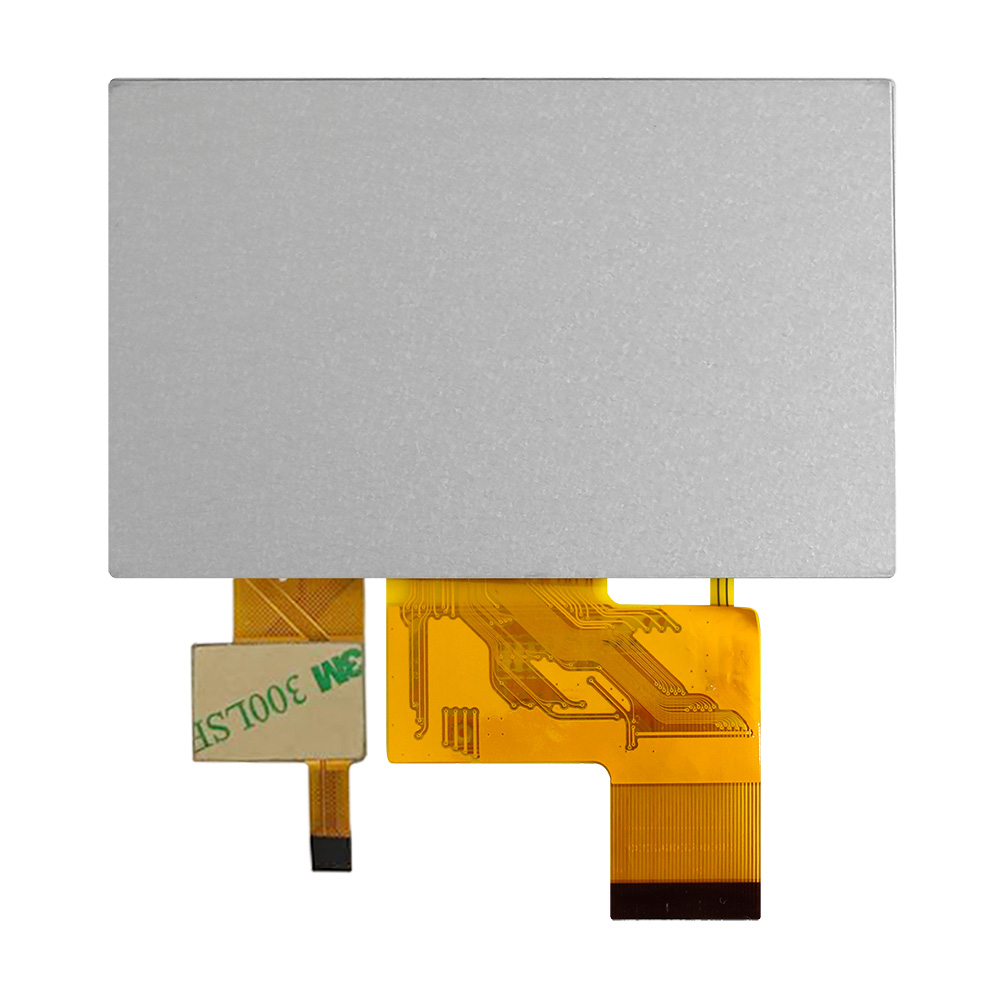

WF43UTIAEDNGB 是一款 4.3 吋 TFT LCD 模組，具備電容式觸控面板 (CTP)。擁有 480x272 像素的解析度和 16:9 的長寬比，此 4.3 吋 TFT LCD 模組適用於各種應用，呈現出清晰的視覺效果。擁有 480 nits (典型值) 亮度和 500:1 對比度，確保生動且清晰的顯示品質。
配備 ST7282 驅動 IC，WF43UTIAEDNGB 支援 24-bit RGB 介面，促進在各種系統中的無縫整合和最佳效能。模組表面採用亮面，並設計有12 點鐘的視角方向，灰階反轉發生在 6 點鐘方向。此款模組採用 ILI2130 驅動 IC 的電容式觸控面板，支援 I2C 介面和 5 點觸控功能。
WF43UTIAEDNGB 的邏輯供電電壓 (VCC) 範圍從 3.1V ~ 3.5V，典型值為 3.3V。設計以在各種環境中可靠運作，此 4.3 吋 TFT LCD 模組提供 -20°C ~ +70°C 的操作溫度範圍，-30°C ~ +80°C 的存儲溫度範圍。結合多功能性和堅固設計，滿足各種應用需求。
規格圖
產品規格
規格說明
| 項目 | 外型尺寸 | 單位 |
|---|---|---|
| 尺寸 (對角線) | 4.3 | 吋 |
| 點陣(解析度) | 480 x RGB x 272(TFT) | dots |
| 模組尺寸 | 105.5(W) x 67.2(H) x 4.68 (D) | mm |
| 有效區域 | 95.04 x 53.856 | mm |
| 點間距 | 0.066 x 0.198 | mm |
| LCD類型 | TFT, 平常白, 透射式 | |
| 視角 | 12鐘方向 | |
| 灰階反轉 | 6鐘方向 | |
| 長寬比 | 16:9 | |
| TFT驅動IC | ST7282-G4-1L 或相容IC | |
| 介面 | 24-bit RGB | |
| 背光類型 | LED, 平常白 | |
| PCAP FW 版本 | 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43 | |
| PCAP IC | ILI2130 或相容IC | |
| PCAP 介面 | I2C | |
| PCAP 解析度 | 16384*16384 | |
| 觸控面板 | 投射電容式觸控面板 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件:
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 邏輯電源電壓 | VCC | 3.1 | 3.3 | 3.5 | V |
| 數位工作電流 | Icc | － | 22 | 33 | mA |
| PCAP電壓 | VDDT | 3.1 | 3.3 | 3.6 | V |
| ICTP | － | 52 | 78 | mA |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | LED- | Power for LED backlight cathode |
| 2 | LED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock |
| 31 | DISP | Display on/off |
| 32-33 | NC | No connection |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37-40 | NC | No connection |
PCAP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
