4.3吋 480x272 TFT LCD模組

型號 WF43UTIAEDNN0

►尺吋: 4.3吋
►解析度: 480×272 dots
►視角: 12H
►介面: RGB
►驅動IC：ST7282
►控制板: 無
►亮度(cd/m²): 600
►鐵框螺絲孔: 無
►觸控面板: 無

產品敘述

WF43UTIAEDNN0 TFT LCD 是一款適合於工業儀器、工控設備、醫療設備、手持式設備和嵌入式系統的 4.3 吋 TFT 顯示器，解析度為 480x272 像素。此 TFT 模組內建 ST7282 驅動 IC，支援 24 位元 RGB 介面，電壓供應方面為 3.3V（典型值）。其採用抗眩光表面面板，視角方向為 12 點鐘，灰階反轉為 6 點鐘，並採用 16:9 的寬高比。此 4.3 吋 TFT LCD 具有價格競爭優勢，歡迎聯繫我們以獲取報價或樣品。

WF43UTIAEDNN0 模組的亮度為 500~600 cd/m2，對比度（典型值）為 500:1。該模組還提供電阻式觸控功能和電容式觸控功能型號可選。其操作溫度範圍從 -20℃ 至 +70℃；儲存溫度範圍從 -30℃ 至 +80℃。

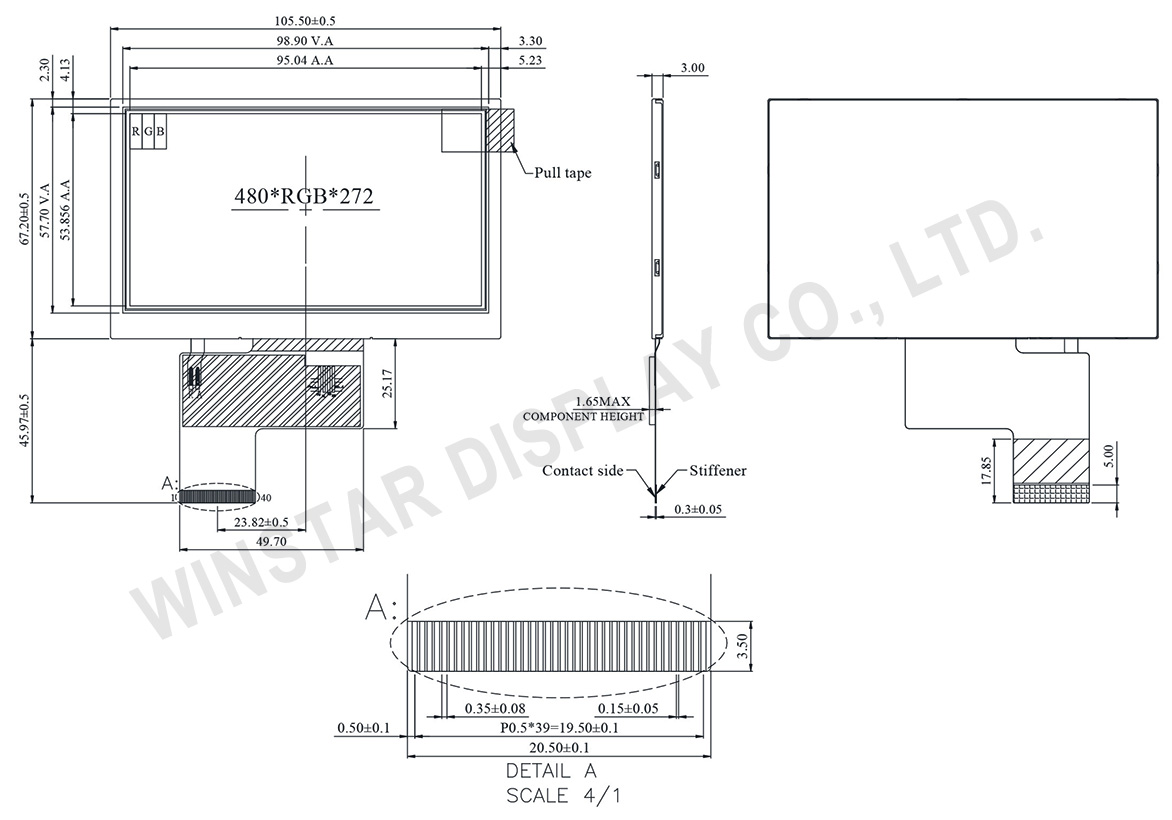

規格圖

4.3 inch TFT LCD Module, 4.3 inch TFT Display, 4.3 TFT, 4.3 LCD, TFT LCD 4.3 inch, TFT 4.3 LCD - WF43UTIAEDNN0

產品規格

Pin功能定義

Pin	符號	功能說明
1	LED-	Power for LED backlight cathode
2	LED+	Power for LED backlight anode
3	GND	Power ground
4	VCC	Power voltage
5	R0	Red data (LSB)
6	R1	Red data
7	R2	Red data
8	R3	Red data
9	R4	Red data
10	R5	Red data
11	R6	Red data
12	R7	Red data (MSB)
13	G0	Green data (LSB)
14	G1	Green data
15	G2	Green data
16	G3	Green data
17	G4	Green data
18	G5	Green data
19	G6	Green data
20	G7	Green data (MSB)
21	B0	Blue data (LSB)
22	B1	Blue data
23	B2	Blue data
24	B3	Blue data
25	B4	Blue data
26	B5	Blue data
27	B6	Blue data
28	B7	Blue data (MSB)
29	GND	Power ground
30	CLK	Pixel clock
31	DISP	Display on/off
32	NC	No connection
33	NC	No connection
34	DE	Data Enable
35	NC	No connection
36	GND	Power ground
37~40	NC	No connection

規格說明

項目	規格	單位
顯示尺寸(對角線)	4.3	吋
點陣(解析度)	480 × RGB × 272(TFT)	dots
模組尺寸	105.4(W) × 67.1(H) × 2.95 (D)	mm
有效區域	95.04 × 53.856	mm
點間距	0.066 × 0.198	mm
LCD類型	TFT, 正常白, 透射性
視角	12點鐘方向
灰階反轉	6點鐘方向
長寬比	16:9
TFT驅動IC	ST7282
介面	24-bit RGB
背光類型	LED, 正常白
觸控面板類型	無觸控面板
表面	防眩光 (Anti-Glare)

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯供電電壓	VCC	－	3.1	3.3	3.5	V
數字運算電流	Icc	－	－	22	33	mA
