產品敘述

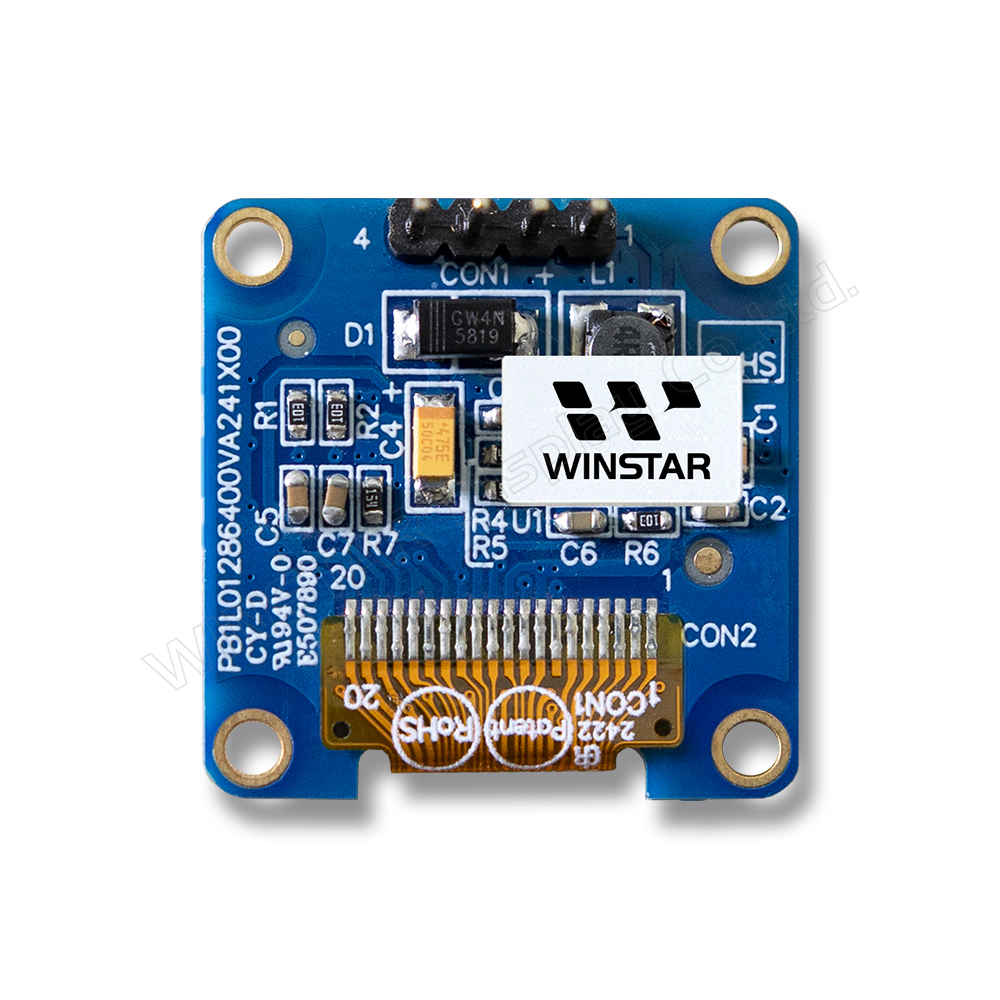

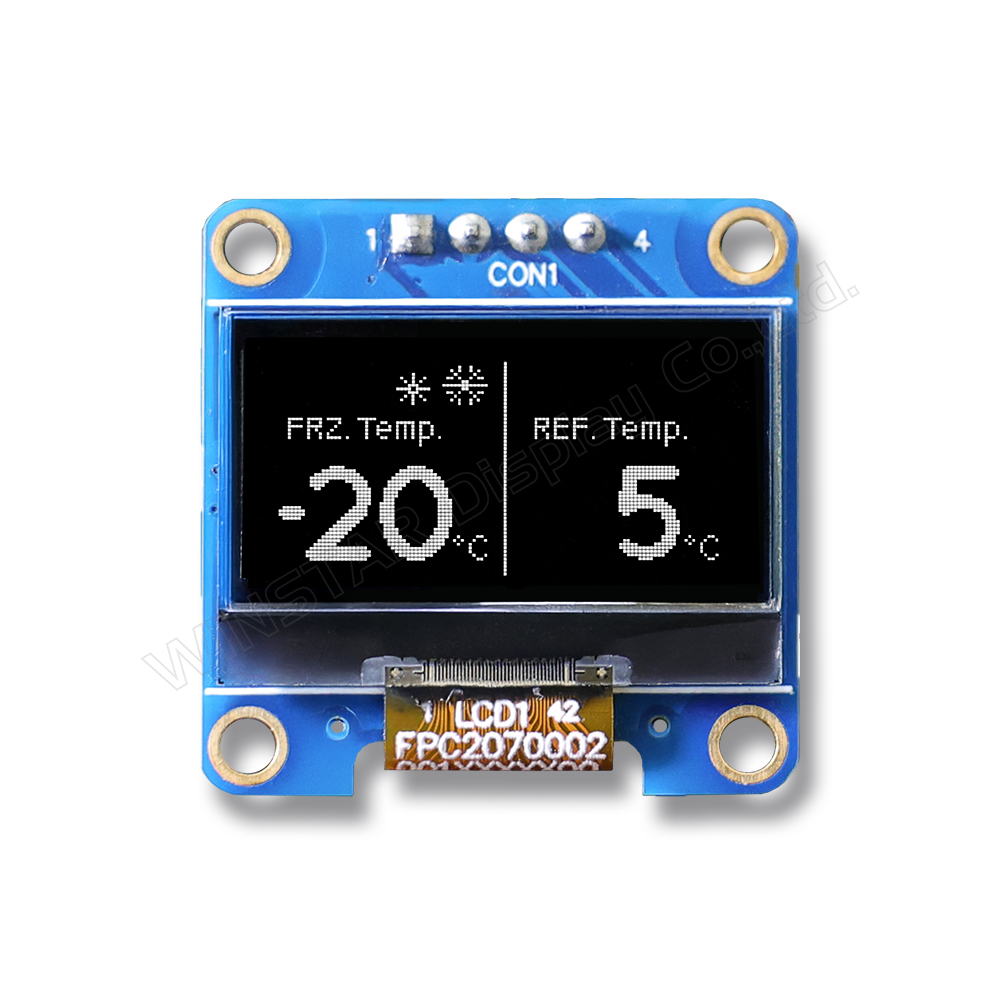

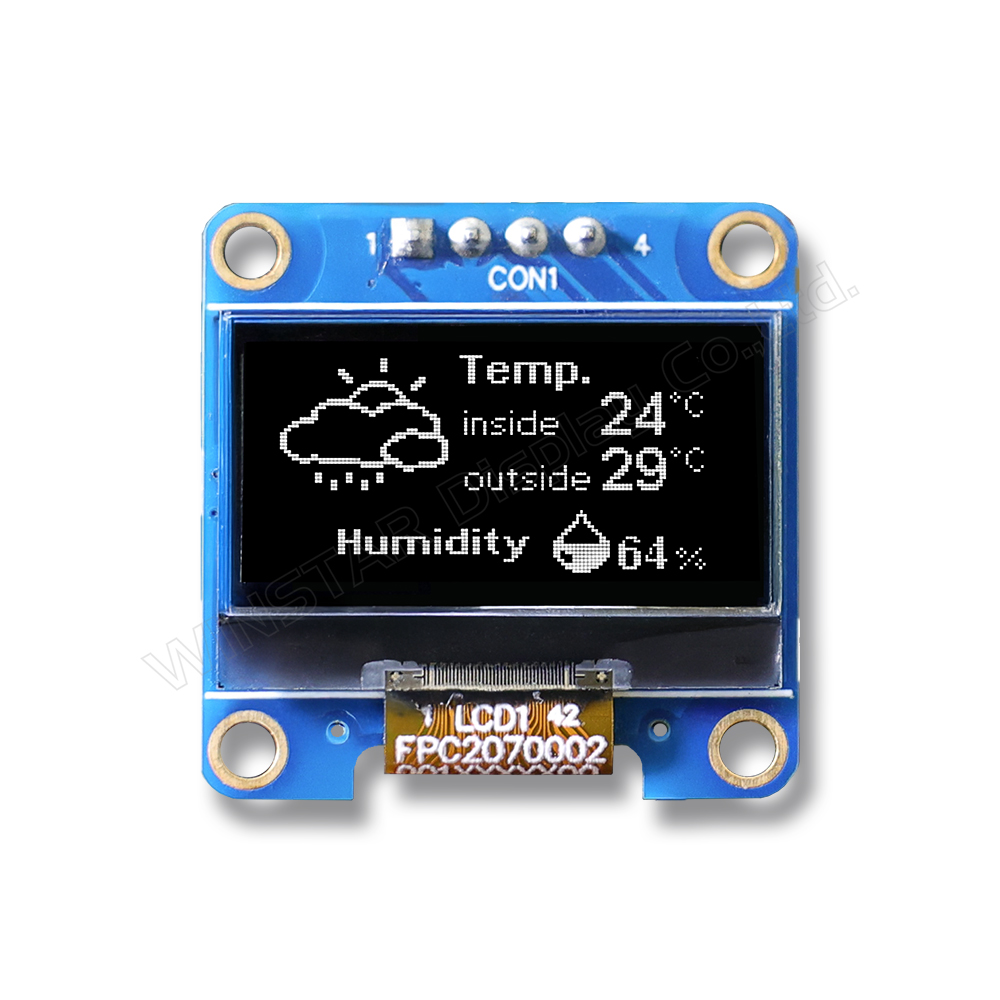

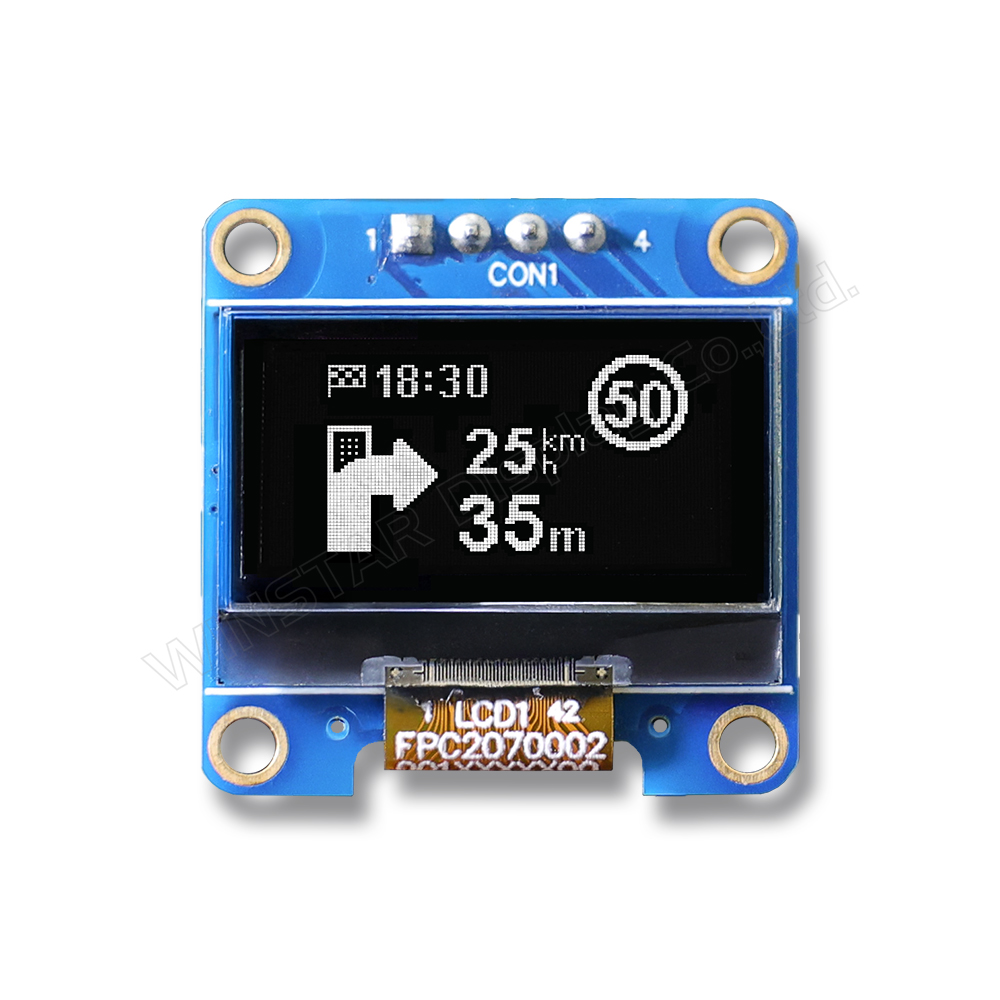

這款繪圖型 0.96 吋 OLED 顯示器模組（型號：WEA012864V）專為高效能、低功耗應用設計，提供128x64 點陣解析度，並具備緊湊的外型。此顯示器搭載SSD1315 IC，並且具備I2C 介面，能無縫整合到需要 I2C 介面的系統中，是空間受限裝置的理想解決方案。
此顯示器設計具有高度靈活性，支援 3V 電源，並採用 1/64 週期運作，在提供優異的功率效率的同時，保持高品質的單色顯示。被動矩陣結構保證其在各種環境條件下穩定運行。
擁有 160° 的垂直和水平方向可視角度，這款OLED 0.96 吋 I2C 顯示器確保從多個角度都能保持穩定顯示，適合需要寬視角可讀性的應用。
主要規格：
- 尺寸：0.96 吋
- 解析度：128x64 點
- IC：SSD1315
- 介面：I2C
- 顯示顏色：單色（白色）
- 電源供應：3V
- 週期：1/64
- 可視角度：160°（垂直）、160°（水平）
- 操作溫度範圍：-30°C 至 +70°C
此顯示器非常適合應用於穿戴裝置、手持儀器、物聯網裝置及便攜式消費性電子產品，這些應用需要低功耗、小尺寸、寬視角可讀性及清晰顯示。
若使用者需要更多靈活性，亦可選擇WEO012864V，該型號為同款0.96 吋 OLED 顯示器，但不含 PCB。

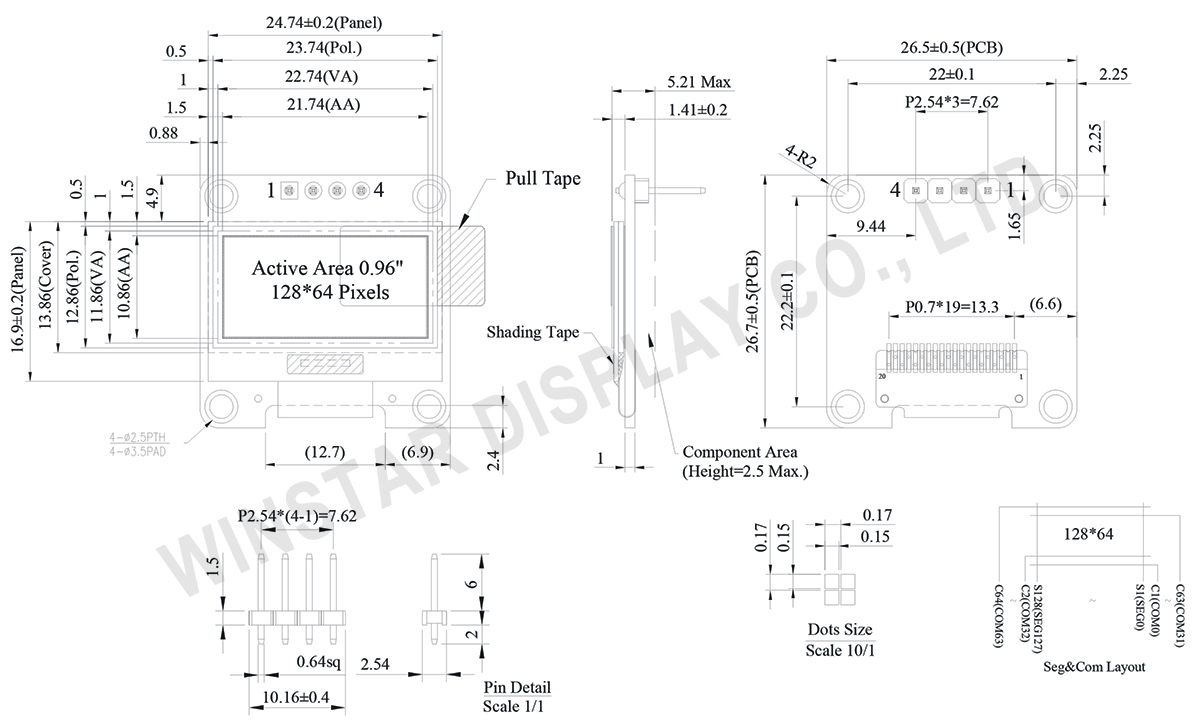

規格圖
產品規格
規格說明
| 項目 | 標準值 | 單位 |
|---|---|---|
| 解析度 | 128 x 64 Dots | － |
| 模組尺寸 | 26.5 x 26.7 x 5.21 Max. | mm |
| 有效區域 | 21.74 x 10.86 | mm |
| 像素大小 | 0.15 x 0.15 | mm |
| 像素間距 | 0.17 x 0.17 | mm |
| 顯示模式 | 被動矩陣 | |
| 顯示顏色 | 單色 | |
| 驅動方式 | 1/64 Duty | |
| 控制器IC | SSD1315 | |
| 介面 | I2C | |
| 尺寸 | 0.96 吋 | |
最大絕對額定值
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 邏輯電源電壓 | VDD | -0.3 | 4.0 | V |
| 工作溫度 | TOP | -30 | +70 | °C |
| 儲存溫度 | TSTG | -30 | +70 | °C |
電氣特性
DC電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VCC | － | 2.8 | 3.0 | 3.3 | V |
| 輸入高準位 | VIH | － | 0.8×VCC | － | － | V |
| 輸入低準位 | VIL | － | 0 | － | 0.2×VCC | V |
| 輸出高準位 | VOH | － | 0.9×VCC | － | － | V |
| 輸出低準位 | VOL | － | 0 | － | 0.1×VCC | V |
| 顯示器 50% 像素開啟 | ICC | VCC=3V | － | 16.5 | 33 | mA |
Pin功能定義
| No. | 符號 | 功能說明 |
|---|---|---|
| 1 | VCC | Power supply input |
| 2 | GND | Ground |
| 3 | SCL | The serial clock input. |
| 4 | SDA | The serial data input/output. |
