Model No. WEA012864V
►Türü : Grafik
►Yapı : COG+PCB
►Boyut : 0,96 inç
►128 x 64 dot matrisi
►IC：SSD1315
►3V güç sağlayıcı
►1/64 görev
►Ara yüz : I2C
►OLED Rengi: Beyaz

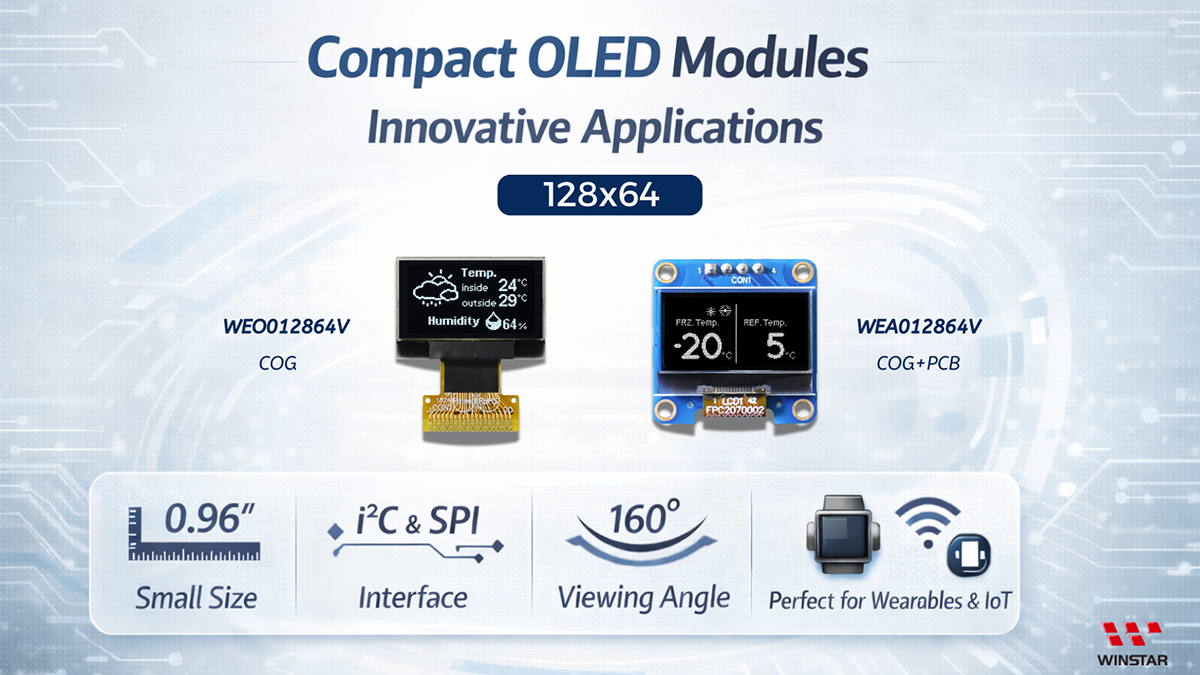

0,96 inç OLED ekran (model: WEA012864V) yüksek verimlilik ve düşük güç tüketimi gereksinimlerini karşılamak için tasarlanmış olup, kompakt bir form faktöründe 128x64 nokta matris çözünürlük sunar. SSD1315 IC ile güçlendirilmiş bu 0,96 inç I2C OLED ekran, I2C arabirimi gerektiren sistemlerle sorunsuz bir şekilde entegrasyon sağlar ve bu da onu alan sınırlı cihazlar için ideal bir çözüm haline getirir.
Çok yönlülük için tasarlanan 0,96" OLED I2C ekran, 3V güç kaynağını destekler ve 1/64 görev döngüsüyle çalışarak yüksek kaliteli monokrom çıkış sağlarken mükemmel enerji verimliliği sunar. Pasif matris yapısı, çeşitli çevresel koşullarda kararlı performans sağlar.
Hem dikey hem de yatay olarak 160° görüş açısı ile OLED 0,96 inç I2C ekran, birden fazla perspektiften tutarlı bir görünürlük sağlar ve geniş açılı okunabilirlik gerektiren uygulamalar için uygundur.
Bu ekran, düşük güç tüketimi, küçük boyut, geniş açıyla görünürlük ve net çıkışın kritik tasarım unsurları olduğu giyilebilir cihazlar, taşınabilir enstrümanlar, IoT cihazları ve taşınabilir tüketici elektroniği gibi uygulamalar için optimize edilmiştir.
Daha fazla esneklik isteyen kullanıcılar için, aynı 0,96 inç OLED ekran ancak PCB olmadan olan WEO012864V modeli de mevcuttur.
| Kalem | Ölçü | Birim |
|---|---|---|
| Nokta Matrisi | 128 x 64 Dots | － |
| Modül ölçüleri | 26.5 x 26.7 x 5.21 Max | mm |
| Aktif alan | 21.74 x 10.86 | mm |
| Nokta boyutu | 0.15 x 0.15 | mm |
| Nokta sıklığı | 0.17 x 0.17 | mm |
| Ekran Modu | Pasif Matrisli | |
| Ekran Rengi | Tek Renkli | |
| Drive Duty | 1/64 Duty | |
| IC | SSD1315 | |
| Arayüz | I2C | |
| Boyut | 0.96 inç | |
| Parametre | Symbol | Minumum Deger | Maksimum Deger | Birim |
|---|---|---|---|---|
| Mantık İçin Besleme Gerilimi | VDD | -0.3 | 4.0 | V |
| Çalışma Sıcaklığı | TOP | -30 | +70 | °C |
| Saklama Sıcaklığı | TSTG | -30 | +70 | °C |
| Kalem | Sembol | Durum | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|---|
| Mantık İçin Besleme Gerilimi | VCC | － | 2.8 | 3.0 | 3.3 | V |
| Giriş Yüksek Gerilimi | VIH | － | 0.8×VCC | － | － | V |
| Giriş Düşük Gerilimi | VIL | － | 0 | － | 0.2×VCC | V |
| Çıkış Yüksek Gerilimi | VOH | － | 0.9×VCC | － | － | V |
| Çıkış Düşük Gerilimi | VOL | － | 0 | － | 0.1×VCC | V |
| Ekran 50% Piksel açık | ICC | VCC=3V | － | 16.5 | 33 | mA |
| No. | Sembol | Fonksiyon |
|---|---|---|
| 1 | VCC | Power supply input |
| 2 | GND | Ground |
| 3 | SCL | The serial clock input. |
| 4 | SDA | The serial data input/output. |
