產品敘述

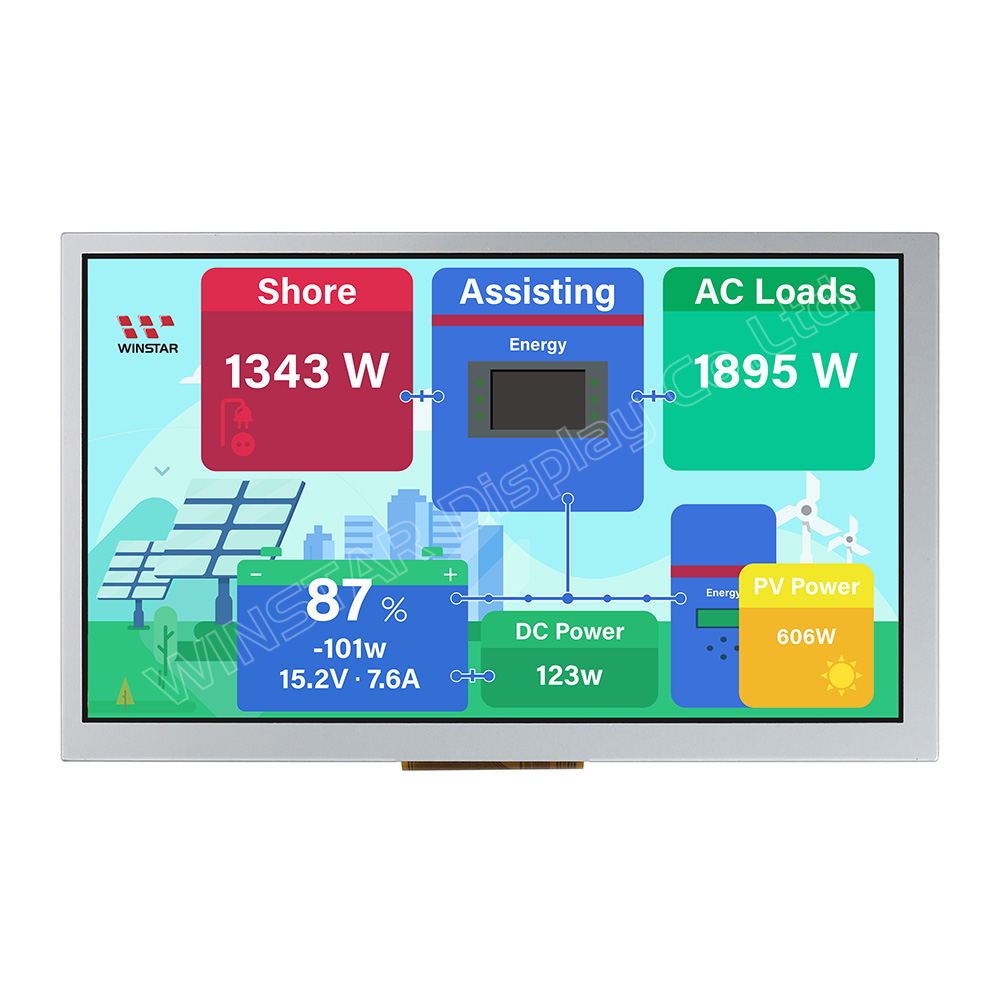

WF80QTIFGDBNB這款8吋TFT LCD顯示模組的模組尺寸為192.8.0 x 116.9 mm，有效區域尺寸為176.64 x 99.36 mm。 它的解析度為800x480像素，長寬比為16:9，亮度為420 nits (典型值)，對比為500:1。 此模組使用SSD1963 IC 控制版並且統一使用36 pin connector，支援 MCU 介面。 客戶可以使用第33 ~ 36 pin直接供給背光，因此客戶無需設計額外的背光電路。 LCM 的電源電壓範圍為 3.0V 至 3.3V(典型值為 3.1V)。 工作溫度範圍為-20℃至+70℃，儲存溫度範圍為-30℃至+80℃。
Winstar TFT Q系列模組提供以下創新優勢，為彩色顯示提供優異性能：
- Q系列在SSD1963控制板上集成了36-pin連接器，所有連接器方向一致。
- Q系列模組提供8080 MPU 8-bot/16-bit 並列介面選項。
- 33~36 pin已預設為背光供應。
- 內建背光驅動IC，Q系列TFT顯示器可由5V驅動（3.5吋和4.3吋也支援3.3V）。客戶更換TFT模組尺寸時，無需更改背光驅動器電路。
- 5.7吋、7.0吋、8.0吋和10.2吋Q系列支援「睡眠模式」，以關閉BIAS（VGH、VGL、AVDD）以節省功耗。
- 所有Q系列顯示器均提供電阻式觸控面板選項，並可從36-pin連接器輸入4線信號（X1、Y1、X2、Y2）。
- 所有Q系列顯示器均提供電容式觸控面板選項，並支援從36-pin連接器輸入I2C讀/寫協議。

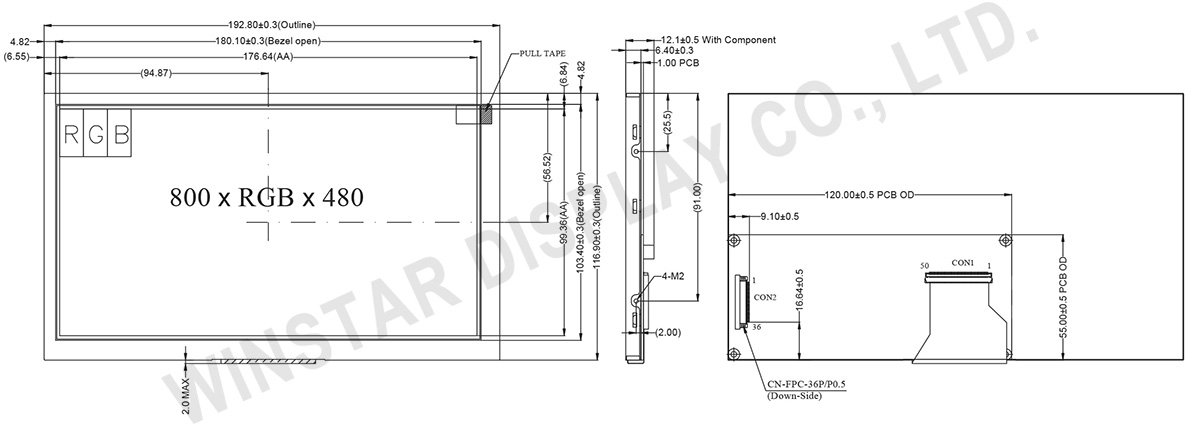

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | System ground pin of the IC . Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | BLE | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7~14 | DB0~DB7 | Data bus |
| 15~22 | DB8~DB15 | Data bus (When select 8bits Mode, this pin is NC) |
| 23~24 | NC | No connect |
| 25 | CS | Chip select |
| 26 | RESET | Hardware reset |
| 27 | L/R | Left / right selection; Default L/R=H |
| 28 | U/D | Up/down selection; ; Default U/D=L |
| 29~32 | NC | No connect |
| 33~34 | VLED- | Power for LED Driver IC(GND) |
| 35~36 | VLED+ | Power for LED Driver IC(+5V) |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 8.0 | 吋 |
| 點陣(解析度) | 800 x RGB x 480 (TFT) | dots |
| 模組尺寸 | 192.8(W) x 116.9(H) x 12.1(D) | mm |
| 有效區域 | 176.64 x 99.36 | mm |
| 點間距 | 0.2208 x 0.2070 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 12 o'clock | |
| 灰階反轉 | 6 o'clock | |
| 長寬比 | 16:9 | |
| 背光類型 | LED,正常白 | |
| 控制器 IC | SSD1963 | |
| 介面 | Digital 8080 family MPU 8bit/16bit | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VDD | — | 3.0 | 3.1 | 3.3 | V |
| LCM供電電流 | IDD | — | — | 120 | 180 | mA |
