產品敘述

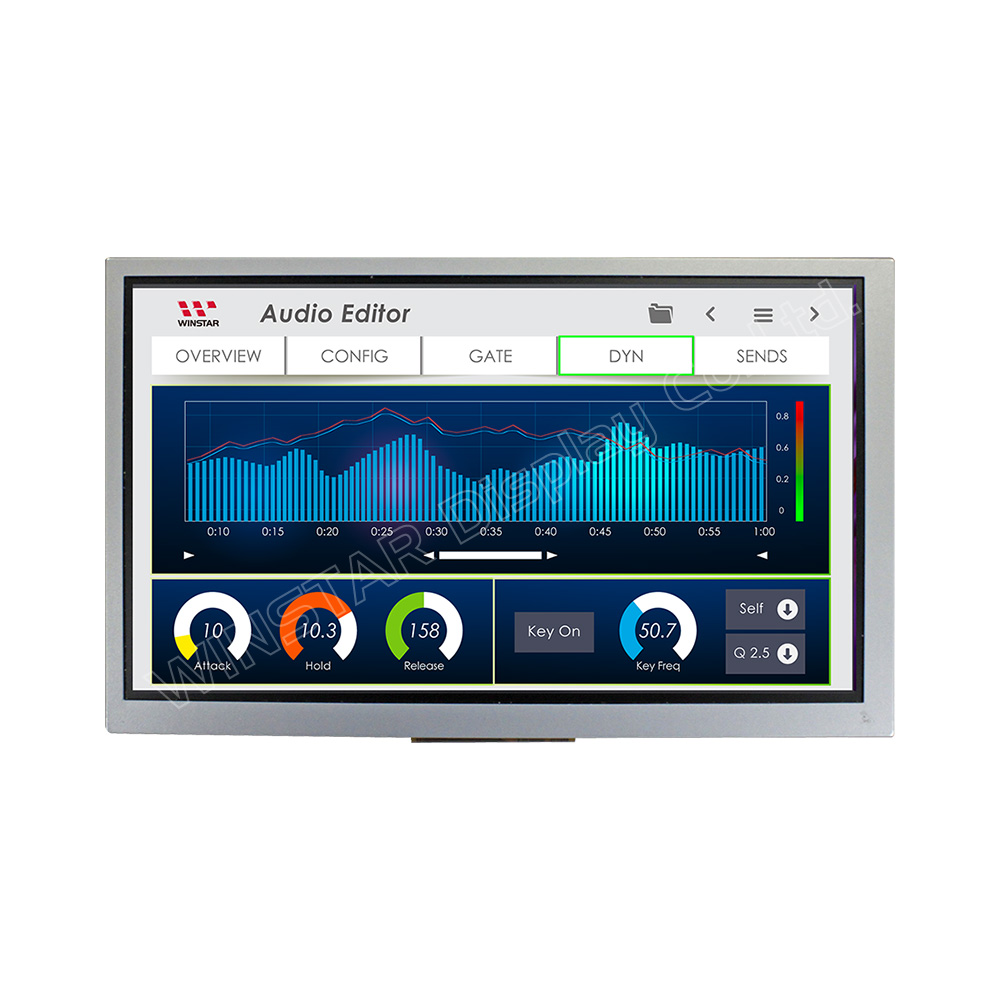

WF80PTIFGDBNB是一款解析度為800×480像素全彩TFT-LCD顯示模組，對角線尺寸為8吋，長寬比為16:9。 此模組的模組尺寸為192.8 × 116.9 mm，有效區域尺寸為176.64 × 99.36 mm。 其亮度為 420 cd/m2（典型值），對比為 500:1（典型值）。配備 RA8875 控制版以及板上 36 pin連接器。 所有 華凌光電 TFT P 系列均內建8-bit/16-bit並行介面選項以及已預先定義的pin。33～36 pin作為背光源，因此無需設計額外的背光電路。 所有華凌光電 TFT P系列模組均內建背光驅動IC，支援漢字、背光亮度調整和快閃記憶體。此模組的工作溫度範圍為-20°C至+70°C，儲存溫度範圍為-30°C至+80°C。 LCM 的供電電壓範圍為 3.0V 至 3.6V，典型值為 3.3V。
WF80PTIFGDBNB在各種領域都有實際應用，包括工業控制顯示器(如人機介面顯示器)、醫療診斷設備(如超音波診斷設備和醫療顯示器)、自動化系統控制面板以及娛樂設備顯示器(遊戲機)。實際上，根據製造商的具體要求和設計，它可以應用於許多其他產品。

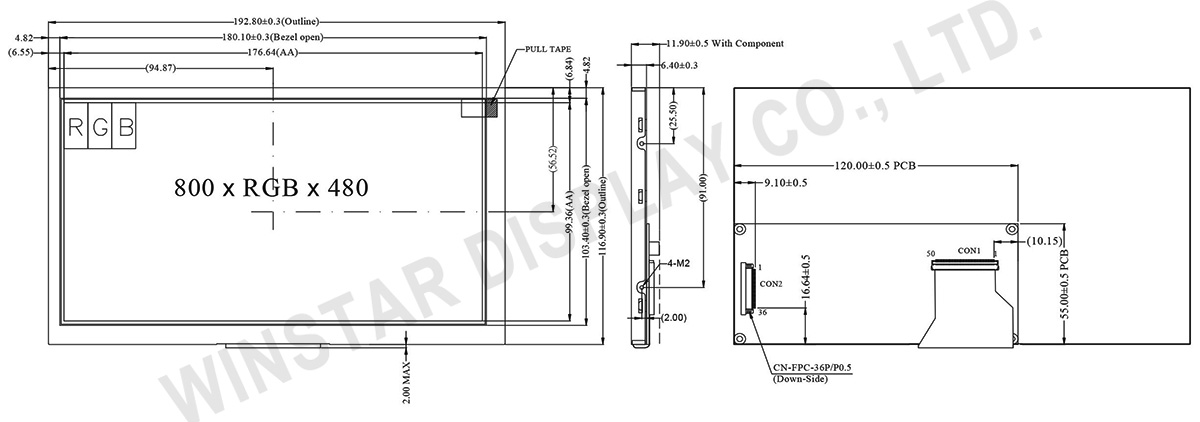

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 8.0 | 吋 |
| 解析度 | 800 x RGB x 480(TFT) | dots |
| 模組尺寸 | 192.8(W) x 116.9(H) x 11.9(D) | mm |
| 有效區域 | 176.64 x 99.36 | mm |
| 點間距 | 0.2208 x 0.2070 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| 長寬比 | 16:9 | |
| 背光類型 | LED,正常白 | |
| 控制器 IC | RA8875 | |
| 介面 | Digital 8080 family MPU | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VDD | － | 3.0 | 3.3 | 3.6 | V |
| LCM供電電流 | IDD | － | - | 199 | 300 | mA |
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | System ground |
| 2 | VDD | Power Supply : +3.3V |
| 3 | NC | No connect |
| 4 | RS | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | DB8 | Data bus |
| 16 | DB9 | Data bus |
| 17 | DB10 | Data bus |
| 18 | DB11 | Data bus |
| 29 | DB12 | Data bus |
| 20 | DB13 | Data bus |
| 21 | DB14 | Data bus |
| 22 | DB15 | Data bus |
| 23 | WAIT | Wait Signal Output(H:active) |
| 24 | NC | No connection |
| 25 | CS | Chip select |
| 26 | RESET | Hardware reset |
| 27 | LR | Left / right selection; Default L/R=H |
| 28 | UD | Up/down selection; ; Default U/D=L |
| 29 | NC | No connection |
| 30 | NC | No connection |
| 31 | NC | No connection |
| 32 | NC | No connection |
| 33 | VLED- | Power for LED backlight cathode(GND) |
| 34 | VLED- | Power for LED backlight cathode(GND) |
| 35 | VLED+ | Power for LED backlight anode(+5V) |
| 36 | VLED+ | Power for LED backlight anode(+5V) |
