16x2 COG OLED 字元顯示器

型號 WEO001602B

►類型: 字元
►結構: COG+PCB
►16字x2行
►IC：WS0012
►5V電源電壓
►1/16 duty cycle

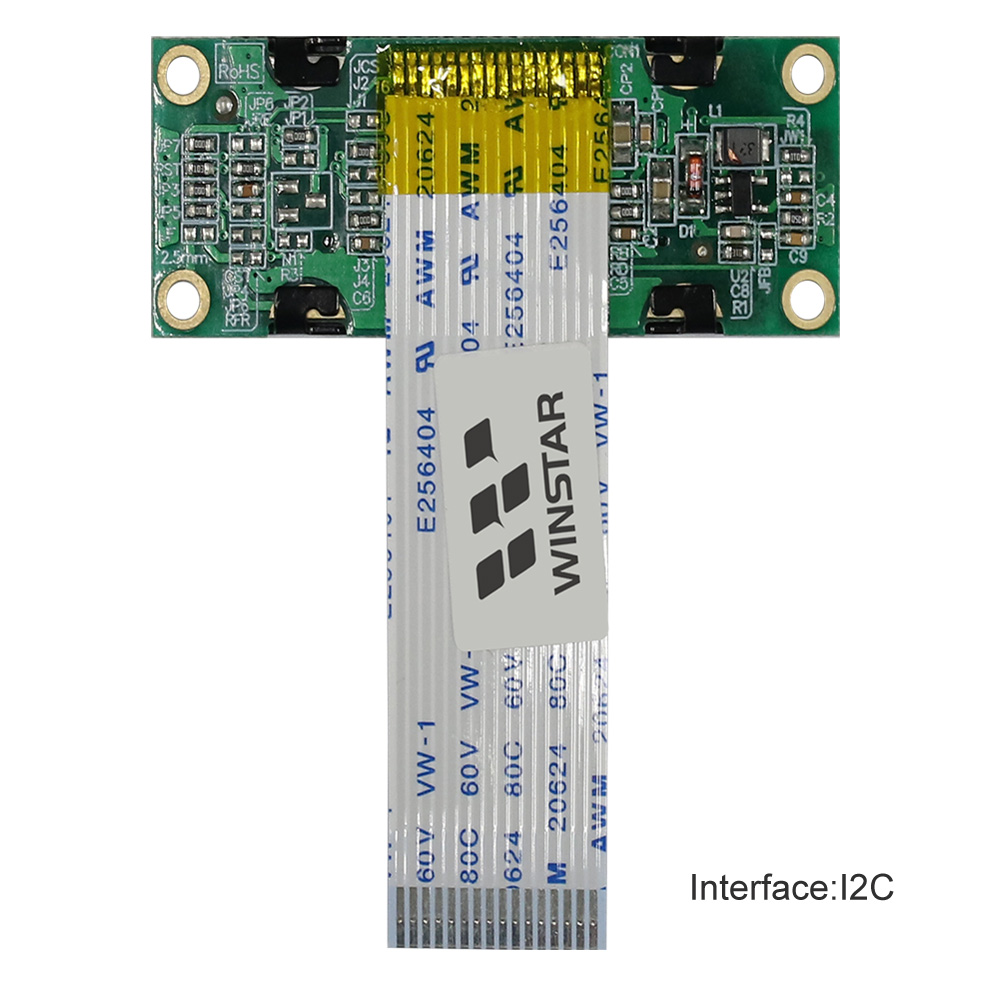

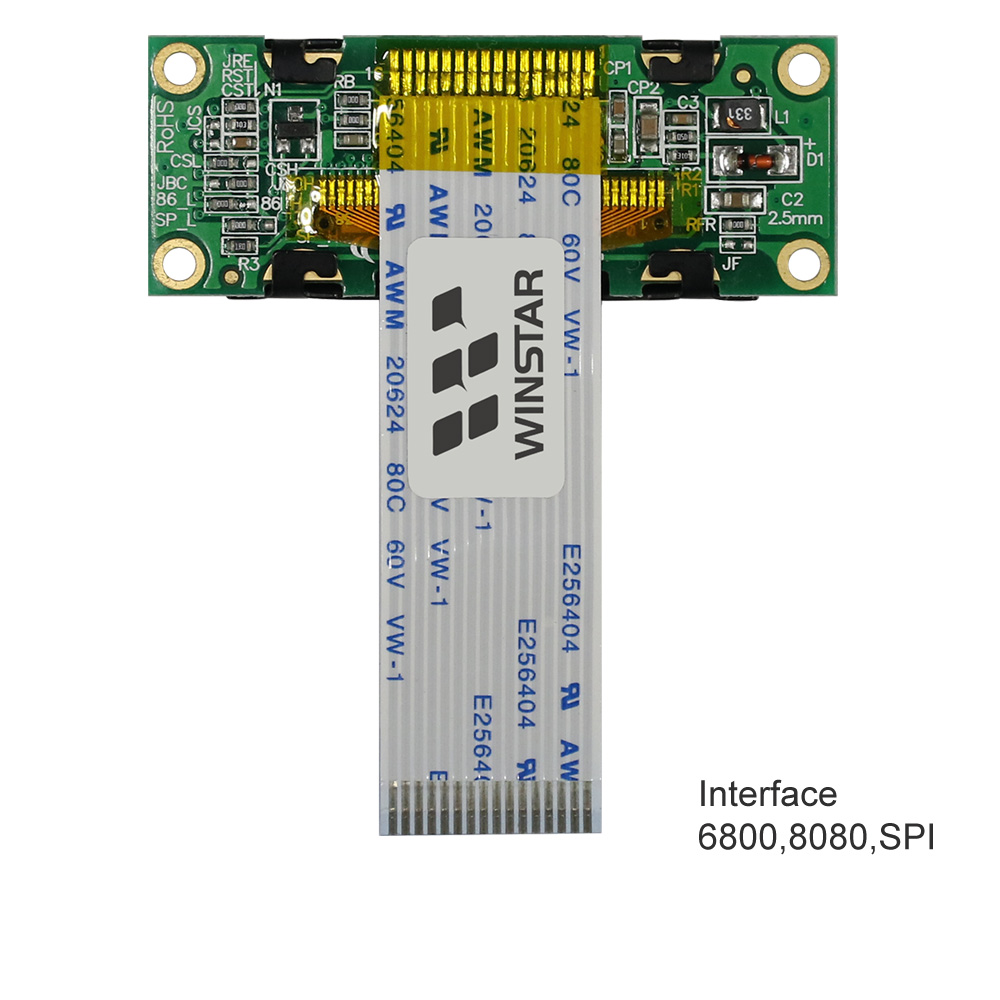

►介面: 預設6800,可選8080,SPI或I2C

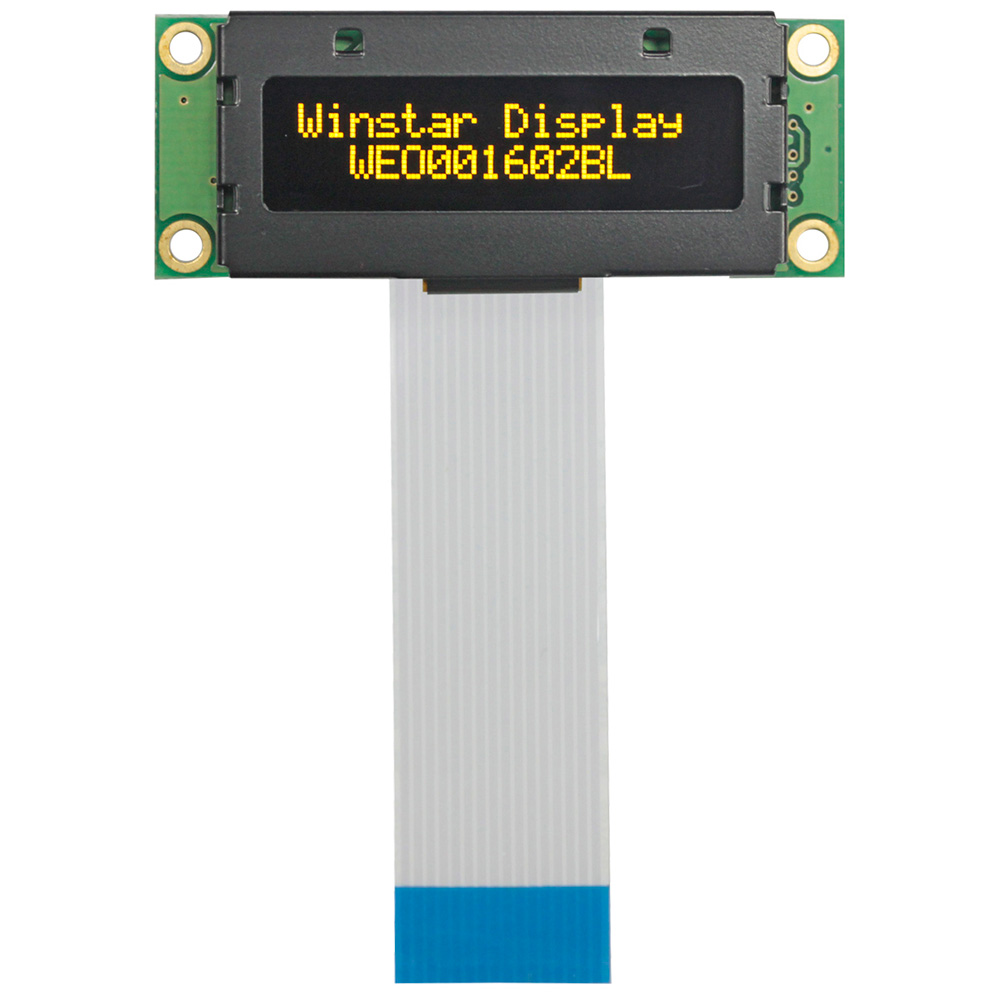

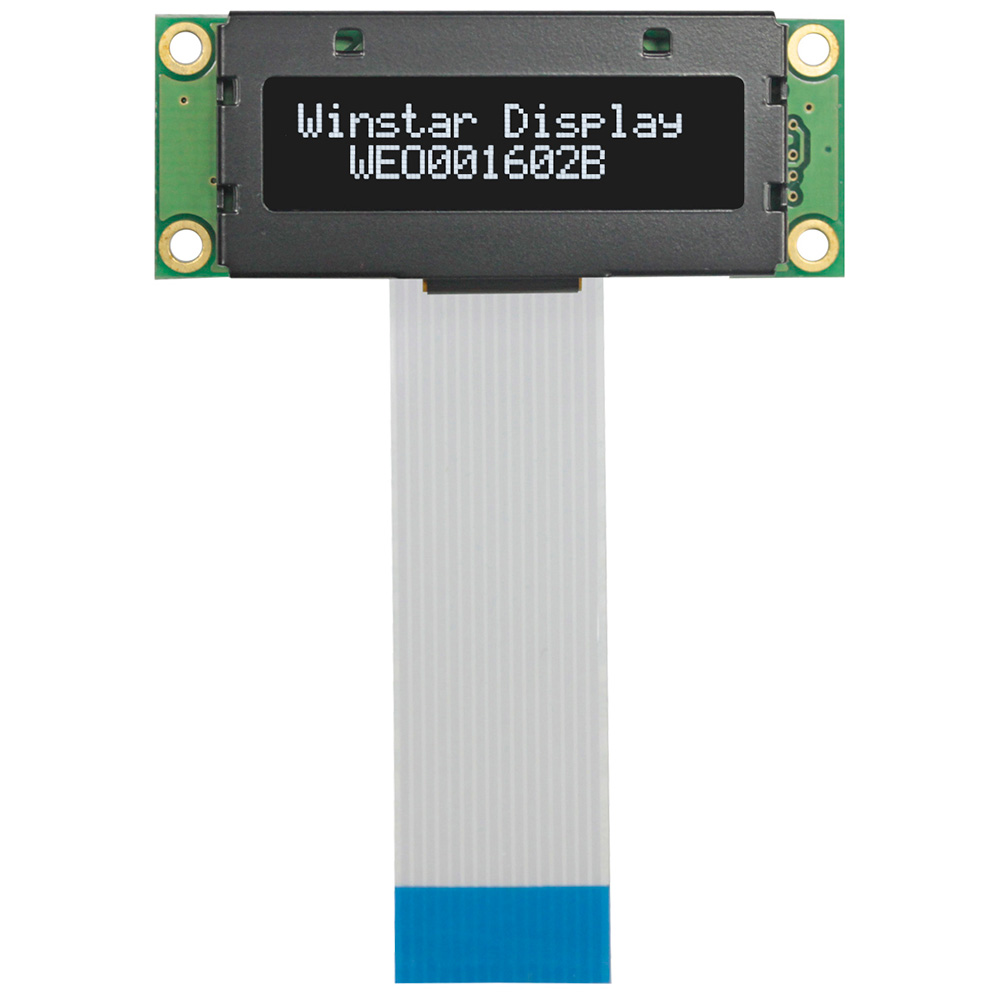

►發光顏色: 白色 / 黃色

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

WINSTAR WEO001602B 是一款 COG 16 字元 x 2 行的 OLED 字元型顯示器模組。此 OLED 顯示器模組內建 WS0012 IC，具有多種介面選擇；預設為 6800，可改用 8080、SPI 和 I2C 介面。此型號為COG結構OLED顯示器模組因此非常薄，重量輕巧且低耗電流，OLED的獨特的自發光優點，高亮度、廣視角是新世代的顯示器。WEO001602B OLED顯示器搭載PCB版，因而在客戶端的產品設計上更為方便。其對比度為 10,000:1，操作溫度範圍為 -40~+80°C，儲存溫度範圍為 -40~+85°C。

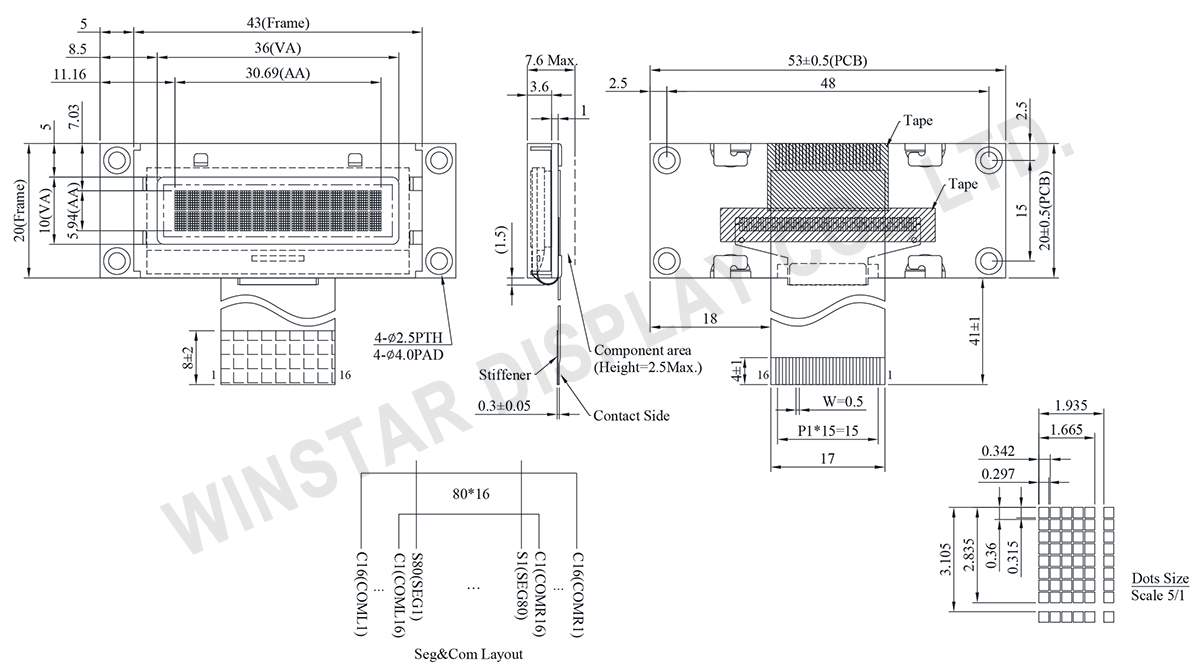

規格圖

Winstar Character OLED 16x2 - WEO001602B

Data source ref:WEO001602BWPP3N00000

產品規格

規格說明

項目	尺寸	單位
字元數	16 字 × 2 行	－
模組尺寸	53.0 × 20.0 × 7.6 (MAX)	mm
檢視區域	36.0 × 10.0	mm
有效區域	30.69 × 5.94	mm
點大小	0.30 × 0.32	mm
點間距	0.34 × 0.36	mm
字元尺寸	1.67 × 2.84	mm
字元間距	1.94 × 3.11	mm
面板類型	OLED , 單色
Duty	1/16
IC	WS0012
介面	預設6800, 可選 8080, SPI, I2C
尺寸	1.23 吋

最大絕對額定值

項目	符號	最小值	最大值	單位
工作溫度	TOP	-40	+80	°C
儲存溫度	TST	-40	+85	°C
邏輯電源電壓	VDD-VSS	-0.3	3.6	V

電氣特性

DC 電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	3.0	3.3	3.5	V
輸入高電壓	VIH	－	0.9xVDD	－	VDD	V
輸入低電壓	VIL	－	GND	－	0.1xVDD	V
輸出高電壓	VOH	IOH=-0.5mA	0.8xVDD	－	VDD	V
輸出低電壓	VOL	IOL=0.5mA	GND	－	0.2xVDD	V
50%顯示畫面耗電流	IDD	VDD=3.3V	－	25	38	mA

Pin功能定義

Pin No.	符號	I/O	功能說明
1	VSS	0V	Ground
2	VDD	3.3V	Supply Voltage for logic
3	NC	－	No connection
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read (Module --> MPU) L: Write(MPU --> Module)
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bit 0
8	DB1	H/L	Data bit 1
9	DB2	H/L	Data bit 2
10	DB3	H/L	Data bit 3
11	DB4	H/L	Data bit 4
12	DB5	H/L	Data bit 5
13	DB6	H/L	Data bit 6
14	DB7	H/L	Data bit 7
15	NC	－	No connection
16	NC	－	No connection
