2.4 inç TFT LCD Ekran
Model No. WF24HTLAJDNN0
►Boyut : 2.4 inç Ekran
►Çözünürlük : 240 x 320 dot
►Görünüm yönü : 6H
►Ara yüz : MCU
►Sürücü Entegresi:ILI9341
►Kontrol Kart : Hayır
►Parlaklık(cd/m²): 500
►Delikli Çerçeve: Hayır
►Dokunmatik Ekran: dokunmatik Panel olmadan
Açıklama
WF24HTLAJDNN0, çapraz boyutu 2,4 inç olan tam renkli 240x320 TFT-LCD ekran modülüdür. Bu modül, ILI9341V IC’de yerleşiktir; MCU 8/16-bit paralel arayüzünü destekler. Bu model 42,72 × 60,26 mm modül boyutuna ve 36,72 × 48,96 mm aktif alan boyutuna sahiptir.
WF24HTLAJDNN0, Parlayan yüzey paneline sahiptir, görüş yönü saat 6, gri skala ters çevirme saat 12. Bu modül 500 cd/m2 (tipik değer) parlaklık özelliğine sahiptir ve 500:1 kontrast oranı (tipik değer). Analog için besleme gerilimi 2,4V ile 3,3V arasındadır.
Bu 2.4 inç TFT Ekran -20℃ ile +70℃ arasındaki sıcaklıklarda çalışabilir; saklama sıcaklıkları -30 ℃ ile +80 ℃ arasında değişir. Bu 2.4 inç TFT Ekran, Akıllı ev uygulamaları, tıbbi cihazlar, taşınabilir cihazlar, giyilebilir cihazlar için çok uygundur. Bu TFT modülü portre modudur, yatay mod kullanmak isterseniz, daha fazla teknik destek için lütfen bizimle iletişime geçin.

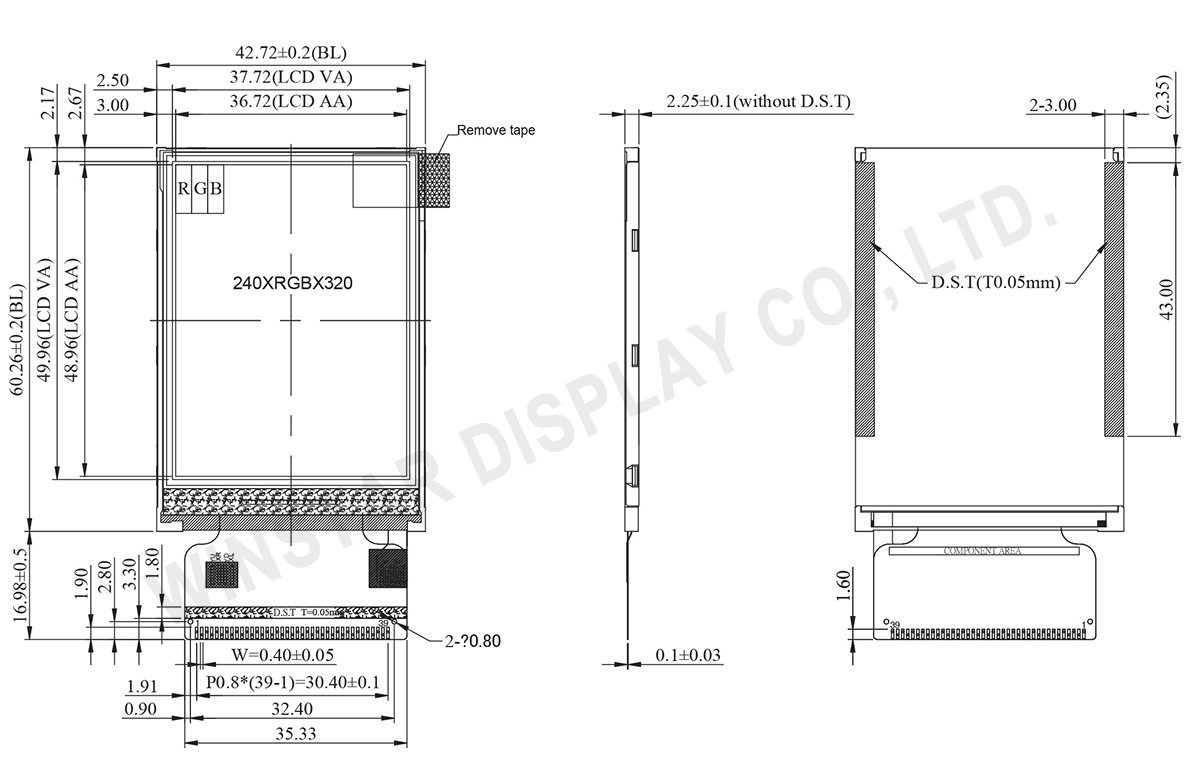

ÇIZIM
AYRINTILAR
Arayüz Pin Fonksiyonlari
NO | Sembol | Fonksiyon | I/O |
---|---|---|---|
1 | GND | Ground | P |
2-5 | NC | No connect | - |
6 | LCD_ID | No connect | - |
7 | VCC | power supply(TYP:2.8V). | P |
8 | IOVCC | power supply(TYP:1.8V/2.8V). | P |
9 | FMARK | Synchronies MCU to frame rate | I |
10 | CS | Chip select signal. | I |
11 | RS | register select | I |
12 | WR | Write data when WRX is Low. | I |
13 | RD | Read strobe signal. Read out data when RDX is Low. | I |
14-29 | DB0- DB15 | Data bus | I/O |
30 | RESET | System reset pin. | I |
31 | IM0 | Data interface select IM0= IOVCC 16Bit DB0-DB15 IM0= GND 8Bit DB8-DB15 |
I |
32 | NC | No connect | - |
33 | GND | Ground | P |
34-37 | LEDK1-K4 | Cathode of LED backlight. | P |
38 | LEDA | Anode of LED backlight. | P |
39 | GND | Ground | P |
Genel Özellikler
Kalem | Ölçü | Birim |
---|---|---|
Boyut (Köşegen) | 2.4 | inç |
Nokta Matrisi (Çözünürlük) | 240 × RGB × 320(TFT) | dots |
Modül ölçüleri | 42.72(W) × 60.26(H) × 2.25(D) | mm |
Aktif alan | 36.72 × 48.96 | mm |
Nokta sıklığı | 0.051 × 0.153 | mm |
LCD Tipi | TFT, Beyaz, İletici | |
Görünüm yönü | 6 o'clock | |
Gri Ölçekli Evirme Yönü | 12 o'clock | |
Görünüm Oranı | Portrait | |
Backlight Tipi | LED, Beyaz | |
Dokunmatik Panel | Dokunmatik Panel olmadan | |
Yüzey | Parlama |
Maksimum Değerler
Kalem | Sembol | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
---|---|---|---|---|---|
Çalışma Sıcaklığı | TOP | -20 | - | +70 | ℃ |
Saklama Sıcaklığı | TST | -30 | - | +80 | ℃ |
Elektronik Özellikleri
Kalem | Sembol | Durum | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
---|---|---|---|---|---|---|
Supply Voltage For Analog | VCC | - | 2.4 | 3.3 | V | |
Supply Voltage For Logic | VCCIO | 1.65 | 3.3 | V | ||
Supply Current For LCM | ICC | - | - | 5 | 7.5 | mA |
