產品敘述

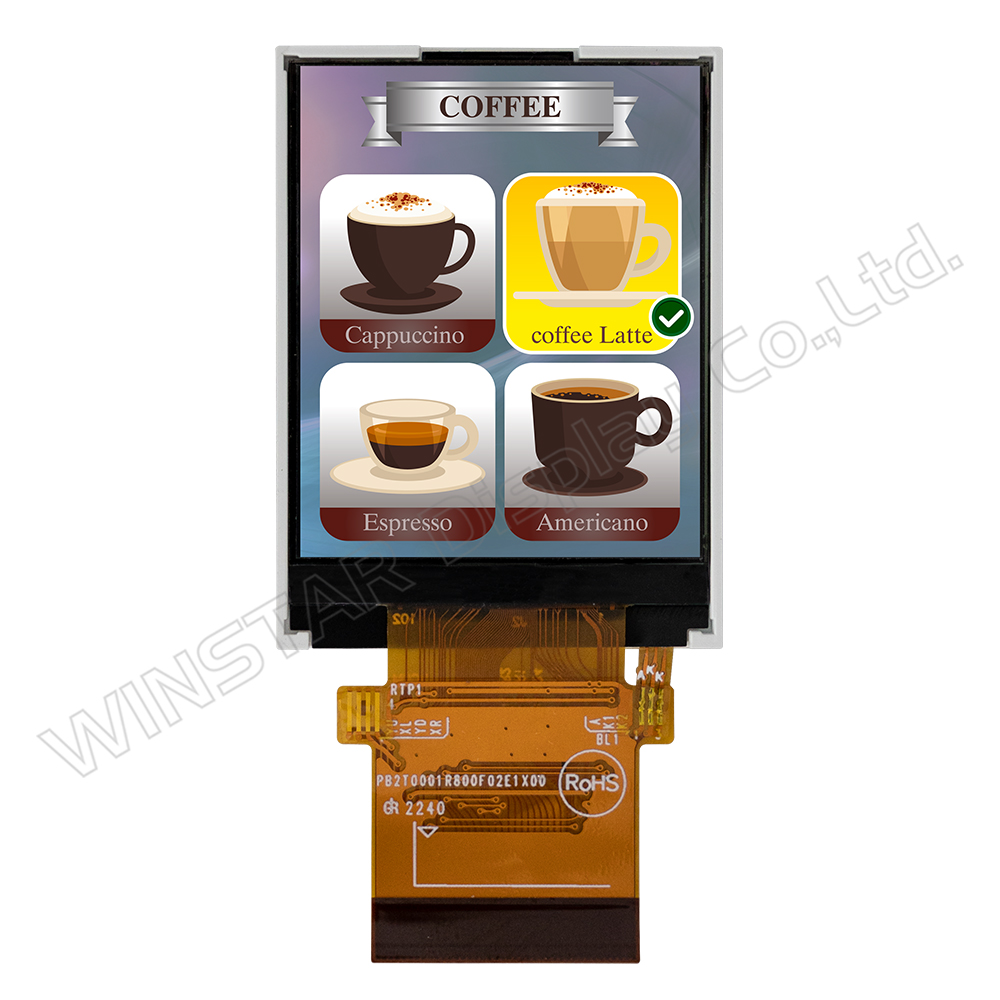

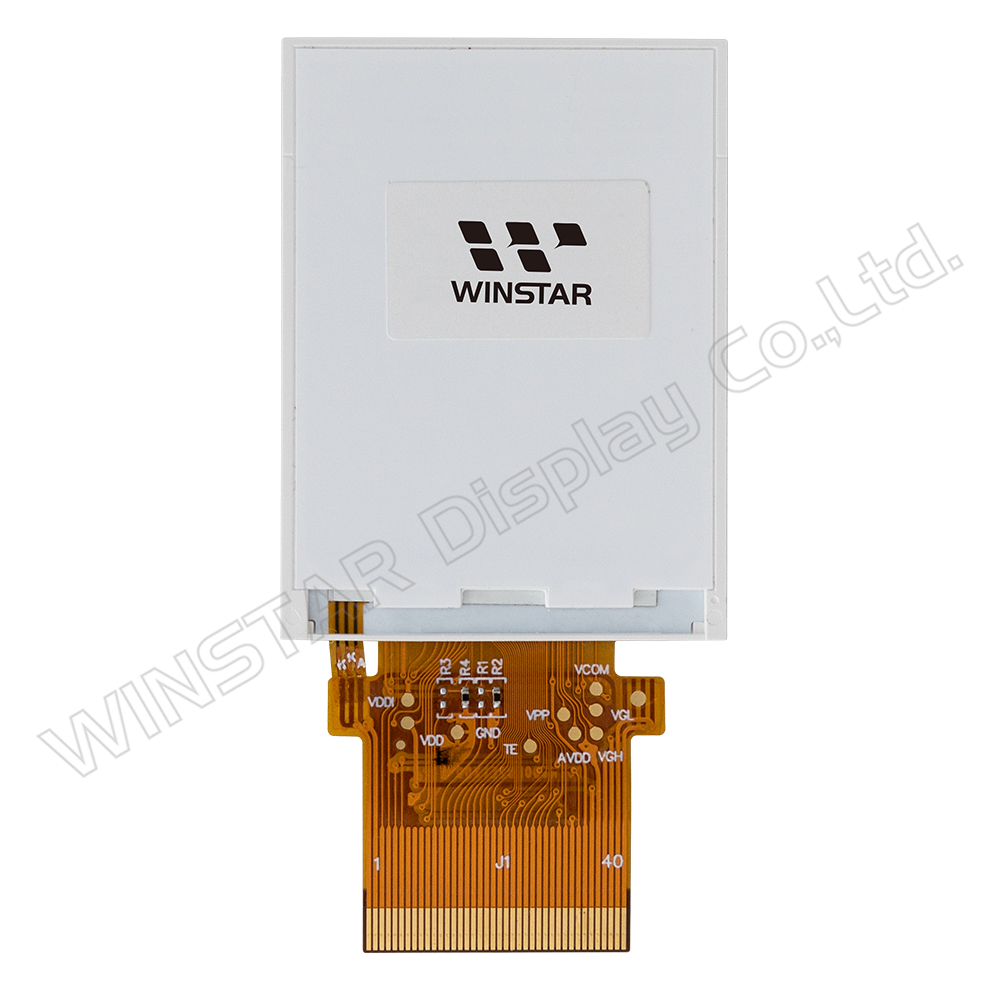

WF18FTZAADNN0是一款解析度為128x160像素，1.77吋的TFT液晶顯示模組。此模組內建ST7735S IC，支援MCU或SPI介面。WF18FTZAADNN0的模組尺寸為34.0 x 45.83 mm，有效區域(AA)為28.03 x 35.04 mm，電源電壓為2.5V至4.8V(典型值為2.75V)。模組亮度為400 nits(典型值);對比度 500:1。
WF18FTZAADNN0是直屏模式的O-Film廣視角TFT模組，其視角方向為6點鐘，灰階反轉方向為12點鐘方向。該模組的工作溫度是-20℃至+70℃，儲存溫度為-30℃至+80℃。

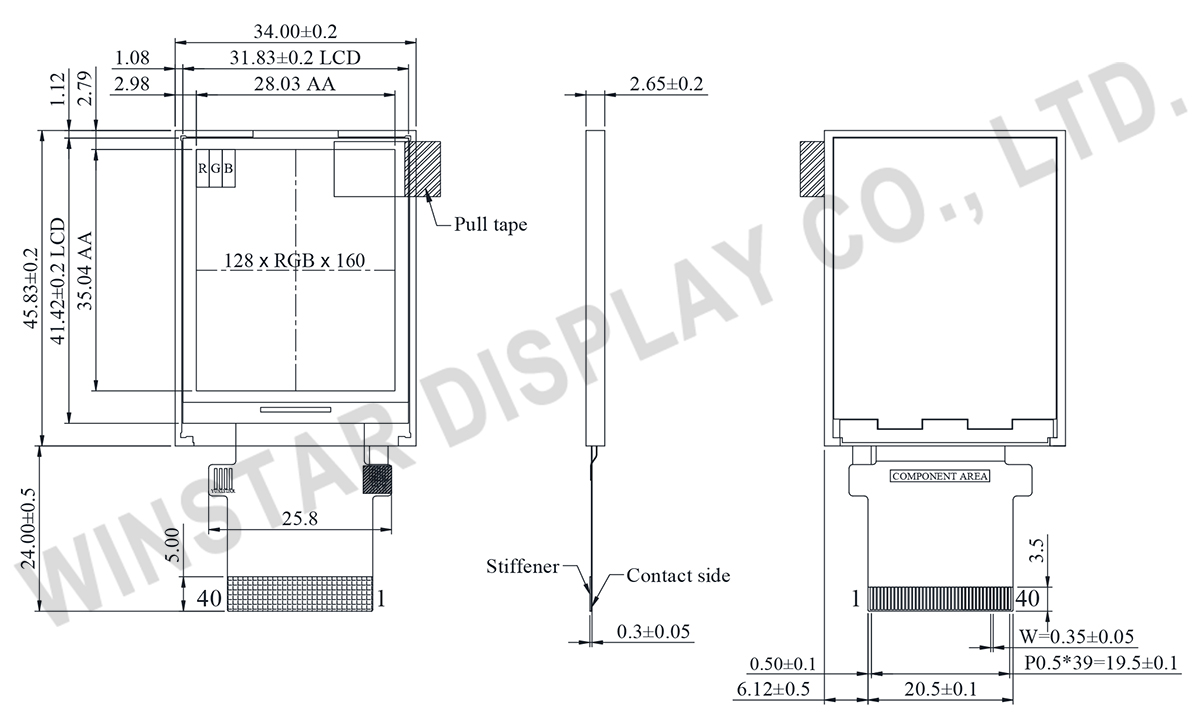

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 1.77 | 吋 |
| 解析度 | 128 × RGB × 160(TFT) | dots |
| 模組尺寸 | 34.0(W) × 45.83(H) × 2.65(D) | mm |
| 有效區域(AA) | 28.03 × 35.04 | mm |
| 點間距 | 0.073 × 0.219 | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 視角 | 6點鐘方向 | |
| 灰階反轉 | 12點鐘方向 | |
| 長寬比 | 直屏 | |
| IC | ST7735S | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | 70 | ℃ |
| 儲存溫度 | TST | -30 | － | 80 | ℃ |
電氣特性
工作條件：
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 類比供電電壓 | VCI | － | 2.5 | 2.75 | 4.8 | V |
| 介面工作電壓 | IOVCC | － | 1.65 | 1.8 | 3.7 | V |
| LCM供電電流 | ICI(mA) | － | － | 0.9 | 2 | mA |
LED驅動條件：
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED電流 | - | 40 | - | mA | |
| 耗電量 | - | 124 | - | mW | |
| LED電壓 | VBL+ | 2.9 | 3.1 | 3.4 | V |
| LED 壽命 | - | 50,000 | - | Hr |
Pin功能定義
| Pin | 符號 | I/O | 功能說明 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | VLED- | P | Back light cathode | |||||||||||||||
| 2 | VLED | P | Back light anode | |||||||||||||||
| 3 | IM0 | I | - MCU Parallel Interface Type Selection -If Not Used, Please Fix this Pin at VDDI or DGND Level.
|
|||||||||||||||
| 4 | IM1 | |||||||||||||||||
| 5 | IM2 | I | MCU Parallel Interface Bus and Serial Interface select IM2='1', Parallel Interface IM2='0', Serial Interface |
|||||||||||||||
| 6 | RESET | P | Reset signal | |||||||||||||||
| 7-12 | NC | - | No Connect | |||||||||||||||
| 13-28 | DB15-DB0(SPI_SDA) | I/O | DB15:0] are used as MCU parallel interface data bus. -DBis the serial input/output signal in serial interface mode. -In serial interface, DB15:1] are not used and should be fixed at VDDI or DGND level. |
|||||||||||||||
| 29 | NC | - | No Connect | |||||||||||||||
| 30 | RD | I | Read Enable in 8080 MCU Parallel Interface. -If not used, please fix this pin at VDDI or DGND level. |
|||||||||||||||
| 31 | WR | I | Serial clock -Write Enable in MCU Parallel Interface. -If not used, please fix this pin at VDDI or DGND level. |
|||||||||||||||
| 32 | D/C(SPI_SCL) | I | -Display data/command Selection Pin in MCU Interface. -D/CX='1': Display Data or Parameter. -D/CX='0': Command Data. -In Serial Interface, this is used as SCL. -If not used, please fix this pin at VDDI or DGND level. |
|||||||||||||||
| 33 | CS(SPI_CS) | I | Chip enable | |||||||||||||||
| 34 | IOVCC | P | Interface Operation Voltage | |||||||||||||||
| 35 | VCI | P | Analog Supply Voltage | |||||||||||||||
| 36 | GND | P | Ground | |||||||||||||||
| 37-40 | NC | - | No Connect |
