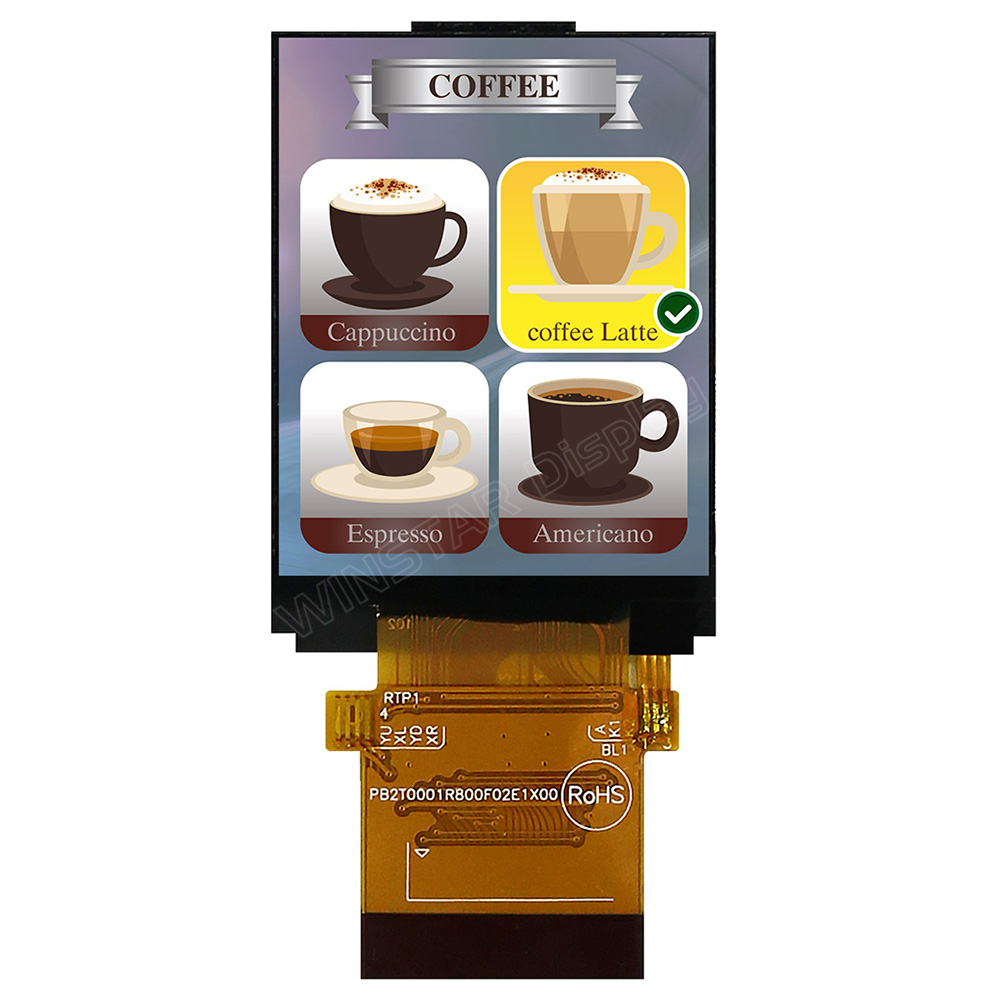

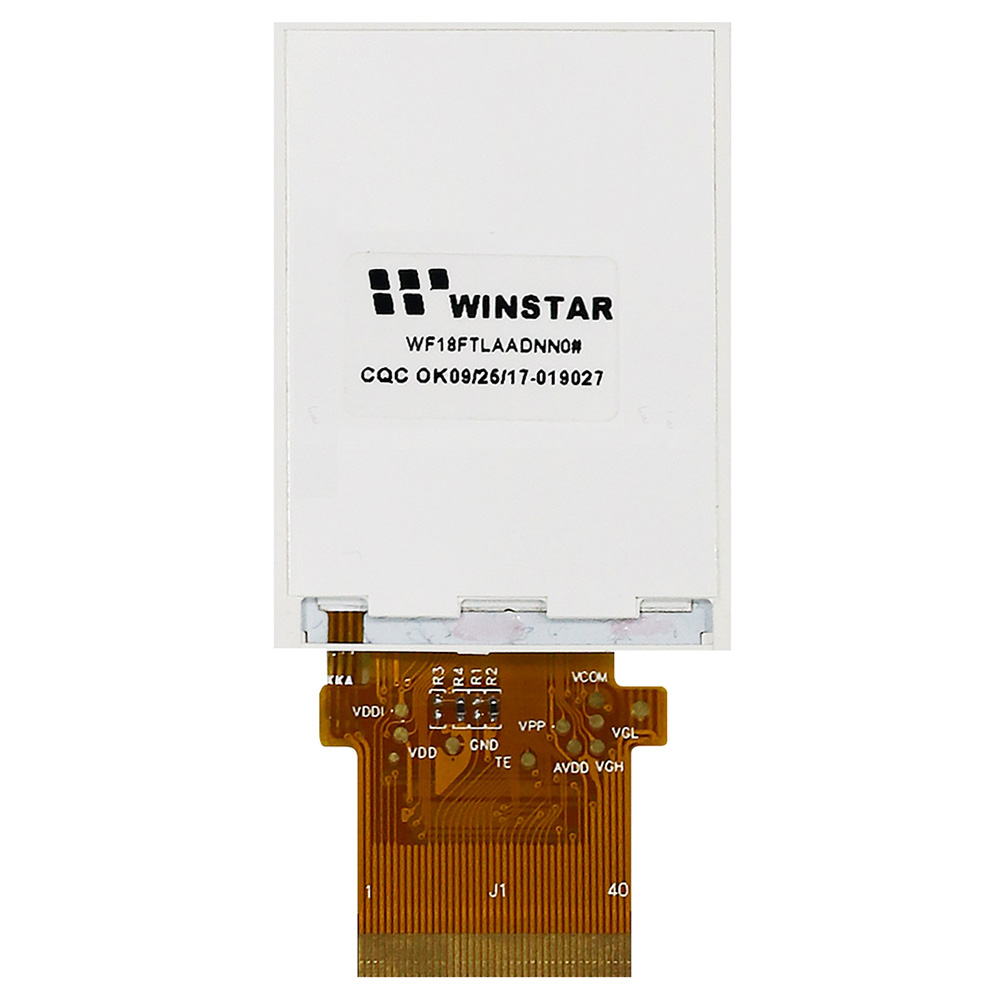

1.77吋128x160 彩色 TFT LCD面板 (ST7735S IC)
型號 WF18FTLAADNN0
►尺寸: 1.77吋
►解析度: 128x160 dots
►視角:6H
►介面: MCU / SPI
►IC：ST7735S
►控制板: 無
►亮度(cd/m²): 500
►鐵框螺絲孔: 無
►觸控面板: 無觸控面板
產品敘述
WF18FTLAADNN0為1.77吋TFT LCD模組，解析度128x 160 dots。此模組內建ST7735S 驅動IC支援8/16-bit 8080 MCU與3線SPI的介面。 此款TFT的模組尺寸為34.0 x 45.83 mm, Active area (AA) 尺寸 28.03 x 35.04 mm，最佳可視角度6點鐘方向，灰階反轉12點鐘方向，模組典型亮度為500 cd/m2，典型對比度500:1。
WF18FTLAADNN0模組工作電源電壓為 2.5V ~ 4.8V(典型值為2.75V)。工作溫度是-20℃ 至 70℃，儲存溫度為 -30℃ 至 80℃，所有材料均符合環保要求RoHS/Reach標準。WF18FTLAADNN0模組為直屏模式，可適用於小型設備操作螢幕例如:分析儀器、或是手持式儀器、行車紀錄器等，如需橫屏模式使用請與我們聯繫，我們會提供相關技術支援服務。

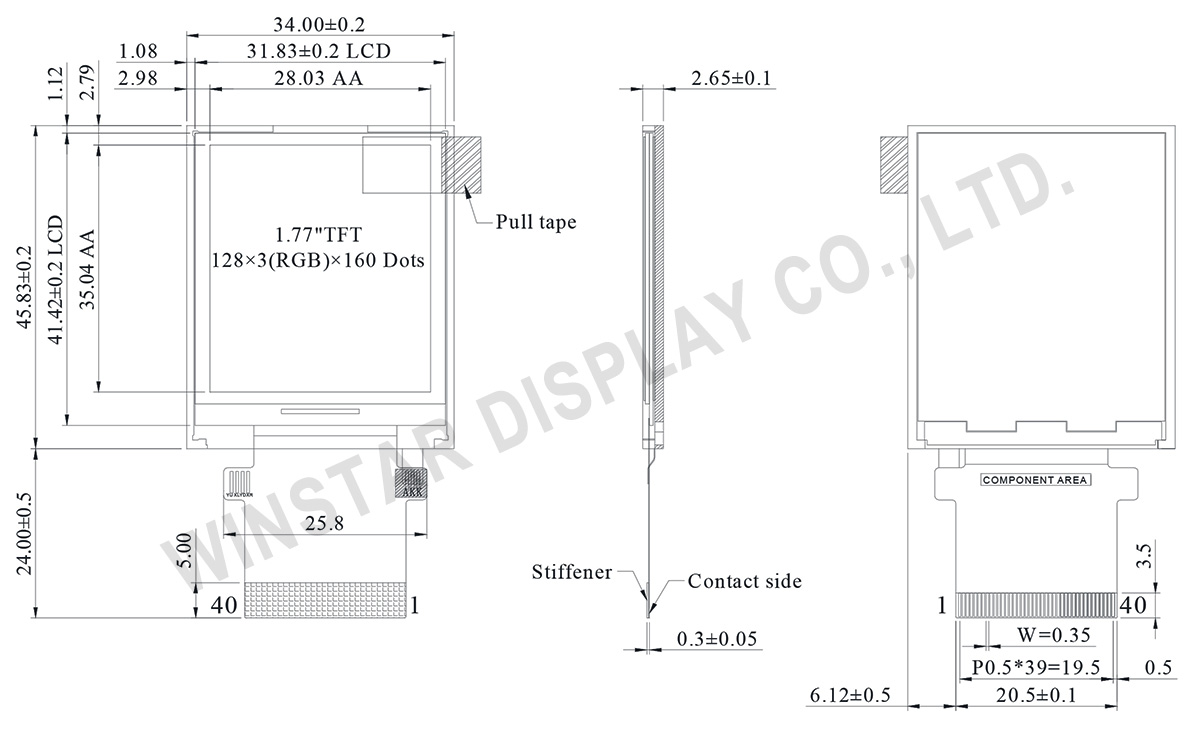

規格圖
產品規格
Pin功能定義
| Pin | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | VLED- | P | Back light cathode |
| 2 | VLED | P | Back light anode |

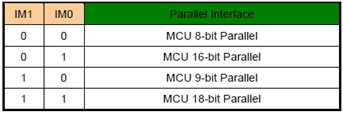

| 3 | IM0 | I | - MCU Parallel Interface Type Selection -If Not Used, Please Fix this Pin at VDDI or DGND Level.  |
| 4 | IM1 | ||
| 5 | IM2 | I | MCU Parallel Interface Bus and Serial Interface select IM2='1', Parallel Interface IM2='0', Serial Interface |
| 6 | RESET | P | Reset signal |
| 7-12 | NC | - | No Connect |
| 13-28 | DB15-DB0(SPI_SDA) | I/O | DB15:0] are used as MCU parallel interface data bus. -DBis the serial input/output signal in serial interface mode. -In serial interface, DB15:1] are not used and should be fixed at VDDI or DGND level. |
| 29 | NC | - | No Connect |
| 30 | RD | I | Read Enable in 8080 MCU Parallel Interface. -If not used, please fix this pin at VDDI or DGND level. |
| 31 | WR | I | Serial clock -Write Enable in MCU Parallel Interface. -If not used, please fix this pin at VDDI or DGND level. |
| 32 | D/C(SPI_SCL) | I | -Display data/command Selection Pin in MCU Interface. -D/CX='1': Display Data or Parameter. -D/CX='0': Command Data. -In Serial Interface, this is used as SCL. -If not used, please fix this pin at VDDI or DGND level. |
| 33 | CS(SPI_CS) | I | Chip enable |
| 34 | IOVCC | P | Interface Operation Voltage |
| 35 | VCI | P | Analog Supply Voltage |
| 36 | GND | P | Ground |
| 37-40 | NC | - | No Connect |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 1.77 | 吋 |
| 點陣(解析度) | 128 × RGB × 160(TFT) | dots |
| 模組尺寸 | 34.0(W) × 45.83(H) × 2.65(D) | mm |
| 有效區域 | 28.03 × 35.04 | mm |
| 點間距 | 0.073 × 0.219 | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 視角 | 6 o'clock | |
| 灰階反轉 | 12 o'clock | |
| 長寬比 | Portrait | |
| IC | ST7735S | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | 70 | ℃ |
| 儲存溫度 | TST | -30 | － | 80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 類比供電電壓 | VCI | － | 2.5 | 2.75 | 4.8 | V |
| 介面工作電壓 | IOVCC | － | 1.65 | 1.8 | 3.7 | V |
| LCM供電電流 | ICI(mA) | － | － | 0.9 | 2 | mA |
