產品敘述

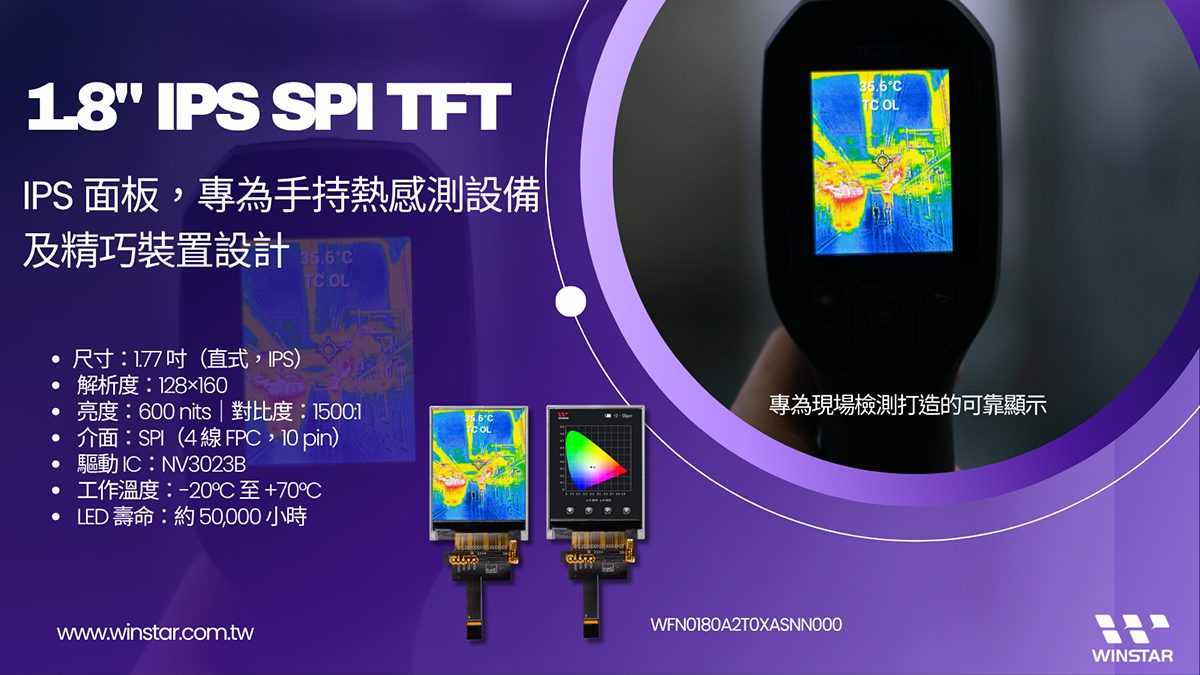

WFN0180A2T0XASNN000 是一款 1.77 吋（業界慣用稱為 1.8 吋）的直立式 TFT LCD 模組，解析度為 128x160 像素，採用 IPS 面板，可在廣視角範圍內（80/80/80/80 度）提供一致的影像品質。相較於先前同尺寸但為 6 點鐘視角的機種，此版本具備全視角優勢，在任意方向下皆可確保良好的可讀性，提升設計彈性。（註：本模組在產品目錄中常以 1.8 吋 TFT 稱呼以利分類。）
此模組採用透射式 VA 模式，亮度達 600 cd/m²、對比度為 1500:1，具備優異的光學表現。內建 NV3023B 驅動 IC，並支援 SPI 介面，便於整合至小型系統中。驅動 IC 相容 3 線或 4 線 SPI 模式，而模組 FPC 為 10 pin、0.5mm pitch，預設配置為 4 線 SPI。此顯示器 LED 壽命達 50,000 小時（典型值），操作溫度範圍為 -20°C 至 +70°C，適用於手持分析儀器、工業控制系統、智慧家庭設備與手持紅外線測溫儀等小型裝置。
如需具備投射電容式觸控功能與高亮度版本，可選擇型號 WFN0180A2S0XASNC000。
規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 1.77 | 吋 |
| 解析度 | 128 × RGB × 160(TFT) | dots |
| 模組尺寸 | 34.0(W) × 45.83(H) × 3.11(D) | mm |
| 有效區域 | 28.032 × 35.04 | mm |
| 像素間距 | 0.219 × 0.219 | mm |
| LCD 類型 | TFT全透 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 直屏 | |
| TFT IC | NV3023B 或相容IC | |
| 介面 | SPI | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
1.工作條件：
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 供電電壓 | VCI | 2.8 | 3.3 | 3.6 | V |
| LCM供電電流 | ICC | － | 7 | 10.5 | mA |
2. LED驅動條件：
| 範圍 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 60 | - | mA |
| LED電壓 | VBL+ | 2.7 | 2.9 | 3.3 | V |
| LED使用壽命 | - | 50,000 | - | - | Hr |
Pin功能定義
LCM PIN 定義
| Pin no | 符號 | Function |
|---|---|---|
| 1 | VLED+ | Back light anode |
| 2 | VLED- | Back light cathode |
| 3 | SPI4W (VCC=4 WIRE) |
SPI4W=’1’, SPI 4 Wire Serial SPI4W=’0’, SPI 3 Wire Serial |
| 4 | VCC | Power Supply. |
| 5 | GND | Ground |
| 6 | CS | Chip enable (CSX) |
| 7 | RST | Reset signal (RESX) |
| 8 | SDA | Serial input/output signal in serial interface mode. |
| 9 | SCL | In Serial Interface, this is used as SCL. |
| 10 | D/C | Data/ command selection. (D/CX) |
