產品敘述

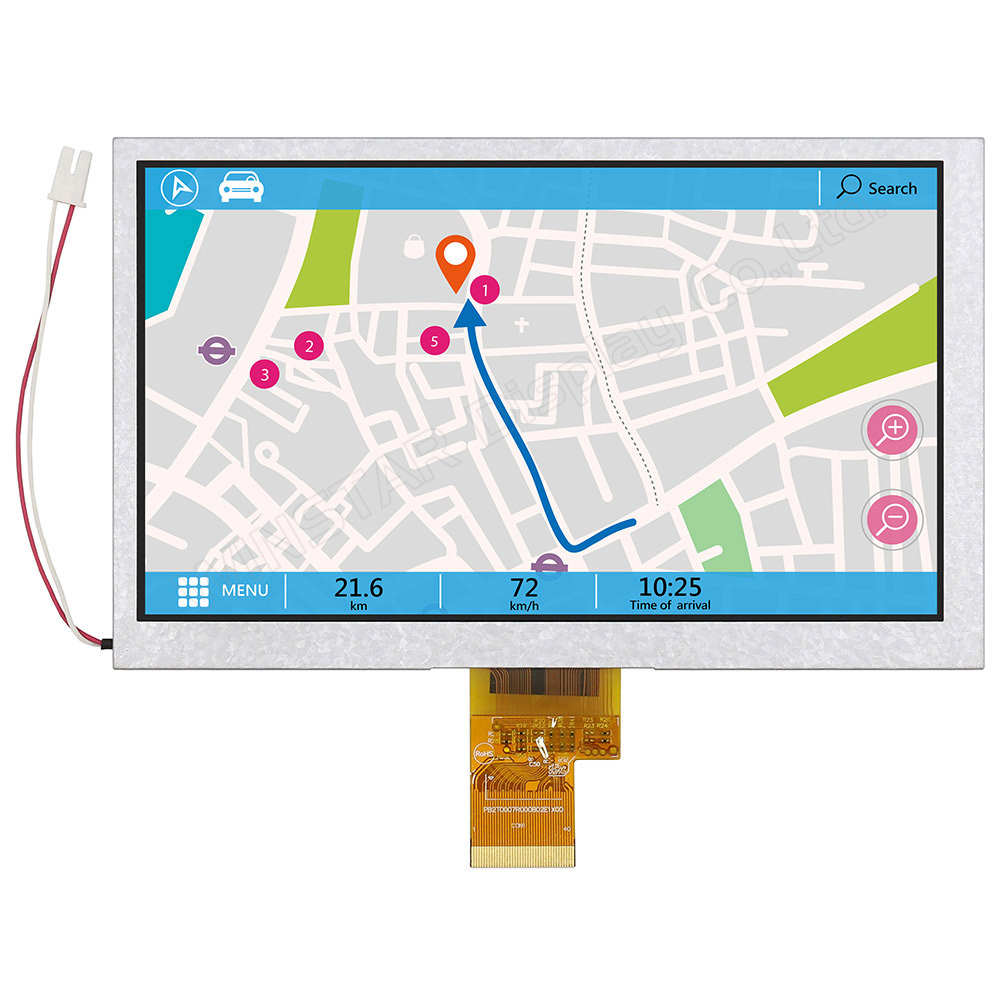

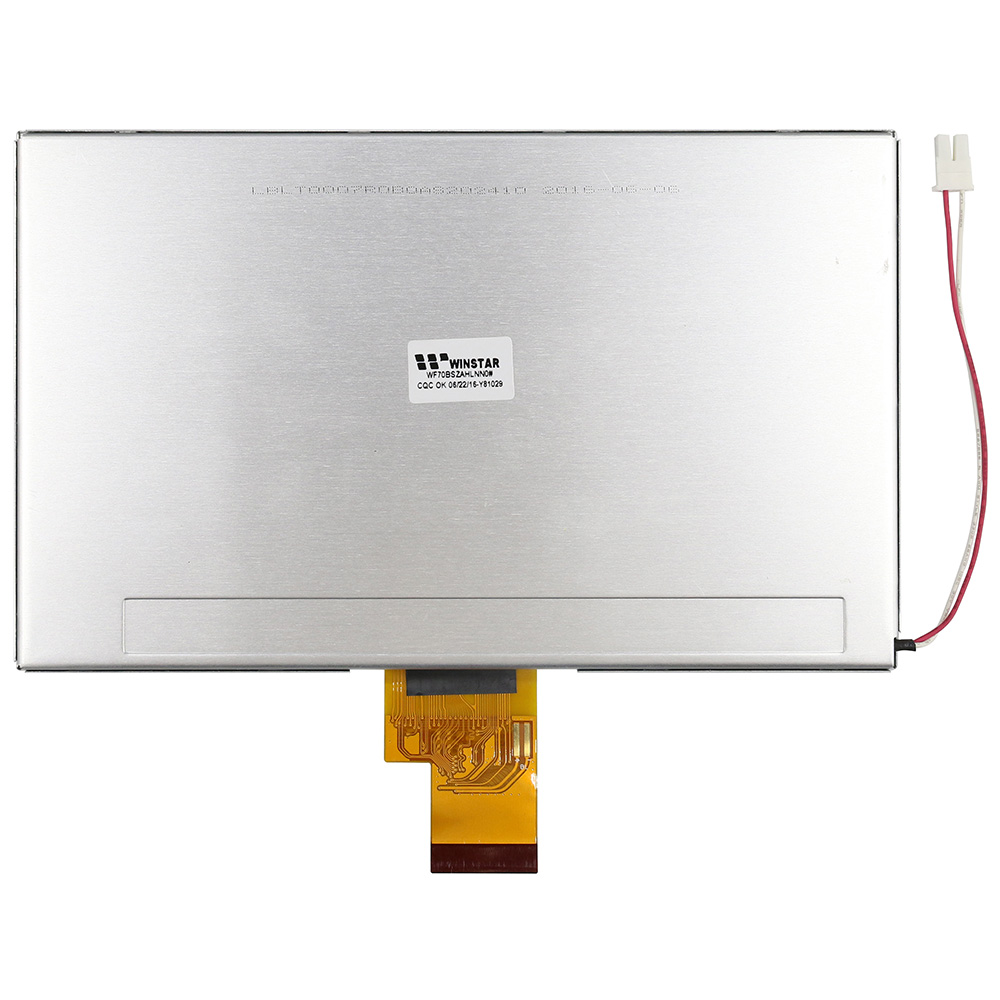

WF70A7SZAHLNN0 是一款 7 吋高亮度 TFT LCD 顯示模組，解析度為 1024x600。它採用 O-Film 技術，可增廣視角，可達 75°（左）、75°（右）、75°（上）、75°（下）寬視角範圍。此模組內建 EK79001HE 和 EK73215BCGA 驅動 IC，並支援 LVDS 介面，40-pins FPC出pin。
WF70A7SZAHLNN0 的電源電壓（DVDD）範圍為 3.0V 至 3.6V，典型值為 3.3V。這款 TFT LCD 模組的亮度達 900 cd/m²，並可在 -20℃ 至 +70℃ 的溫度範圍內運行，儲存溫度範圍為 -30℃ 至 +80℃。WF70A7SZAHLNN0 非常適合用於戶外應用，例如工控設備、量測儀器和 GPS 導航系統。此款所有材料均符合環保要求 RoHS/Reach標準

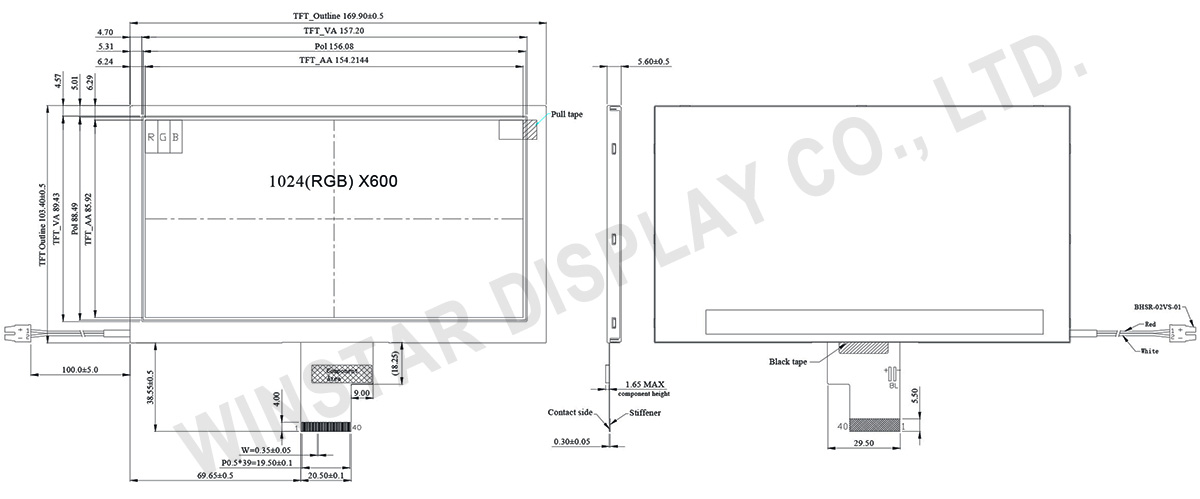

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 1024 × RGB × 600(TFT) | dots |
| 模組尺寸 | 169.9(W) × 103.4(H) × 5.6(D) | mm |
| 有效區域 | 154.2114 x 85.92 | mm |
| 點間距 | 0.1506 x 0.1432 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 12 o'clock | |
| 灰階反轉 | 6 o'clock | |
| 長寬比 | 16:9 | |
| 控制IC | -- | |
| 驅動IC | EK79001HE + EK73215BCGA | |
| 背光類型 | LED, 正常白 | |
| 觸控面板類型 | 無 | |
| 介面 | LVDS | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
1.典型操作條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓 | DVDD | 3.0 | 3.3 | 3.6 | V |
| AVDD | 9.4 | 9.6 | 9.8 | V | |
| VGH | 17 | 18 | 19 | V | |
| VGL | -6.6 | -6.0 | -5.4 | V | |
| 輸入信號電壓 | VCOM | 3.1 | 3.3 | 3.6 | V |
| 輸入邏輯高電壓 | VIH | 0.7 DVDD | - | DVDD | V |
| 輸入邏輯低電壓 | VIL | 0 | - | 0.3 DVDD | V |
2.電流消耗
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 驅動電流 | IGH | - | 0.2 | 1.0 | mA |
| IGL | - | 0.2 | 1.0 | mA | |
| IDVDD | - | 4.0 | 10 | mA | |
| IAVDD | - | 20 | 50 | mA | |
3.背光驅動條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| LED背光電壓 | VL | 16.8 | 19.2 | 21.0 | V |
| LED背光電流 | IL | -- | 320 | -- | mA |
| LED壽命 | - | - | 50,000 | - | Hr |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 輸入/輸出 | 功能說明 |
|---|---|---|---|
| 1 | VCOM | P | Common Voltage |
| 2 | VDD | P | Digital circuit |
| 3 | VDD | P | Digital circuit |
| 4 | NC | --- | No connection |
| 5 | Reset | I | Global reset pin |
| 6 | STBYB | I | Standby mode, Normally pulled high STBYB = “1”, normal operation STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
| 7 | GND | P | Ground |
| 8 | RXIN0- | I | Negative LVDS differential data input |
| 9 | RXIN0+ | I | Positive LVDS differential data input |
| 10 | GND | P | Ground |
| 11 | RXIN1- | I | Negative LVDS differential data input |
| 12 | RXIN1+ | I | Positive LVDS differential data input |
| 13 | GND | P | Ground |
| 14 | RXIN2- | I | Negative LVDS differential data input |
| 15 | RXIN2+ | I | Positive LVDS differential data input |
| 16 | GND | P | Ground |
| 17 | RXCLKIN- | I | Negative LVDS differential clock input |
| 18 | RXCLKIN+ | I | Positive LVDS differential clock input |
| 19 | GND | P | Ground |
| 20 | RXIN3- | I | Negative LVDS differential data input |
| 21 | RXIN3+ | I | Positive LVDS differential data input |
| 22 | GND | P | Ground |
| 23 | NC | --- | No connection |
| 24 | NC | --- | No connection |
| 25 | GND | P | Ground |
| 26 | NC | --- | No connection |
| 27 | DIMO | O | Backlight CABC controller signal output |
| 28 | SELB | I | 6bit/8bit mode select H:6bit / L:8bit |
| 29 | AVDD | P | Power for Analog Circuit |
| 30 | GND | P | Ground |
| 31 | NC | --- | No connection |
| 32 | NC | --- | No connection |
| 33 | L/R | I | Horizontal inversion |
| 34 | U/D | I | Vertical inversion |
| 35 | VGL | P | Negative power for TFT |
| 36 | GND | P | Ground |
| 37 | GND | P | Ground |
| 38 | VGH | P | Positive power for TFT |
| 39 | NC | --- | No connection |
| 40 | NC | --- | No connection |
I:輸入 ,O:輸出, P:電源
