產品敘述

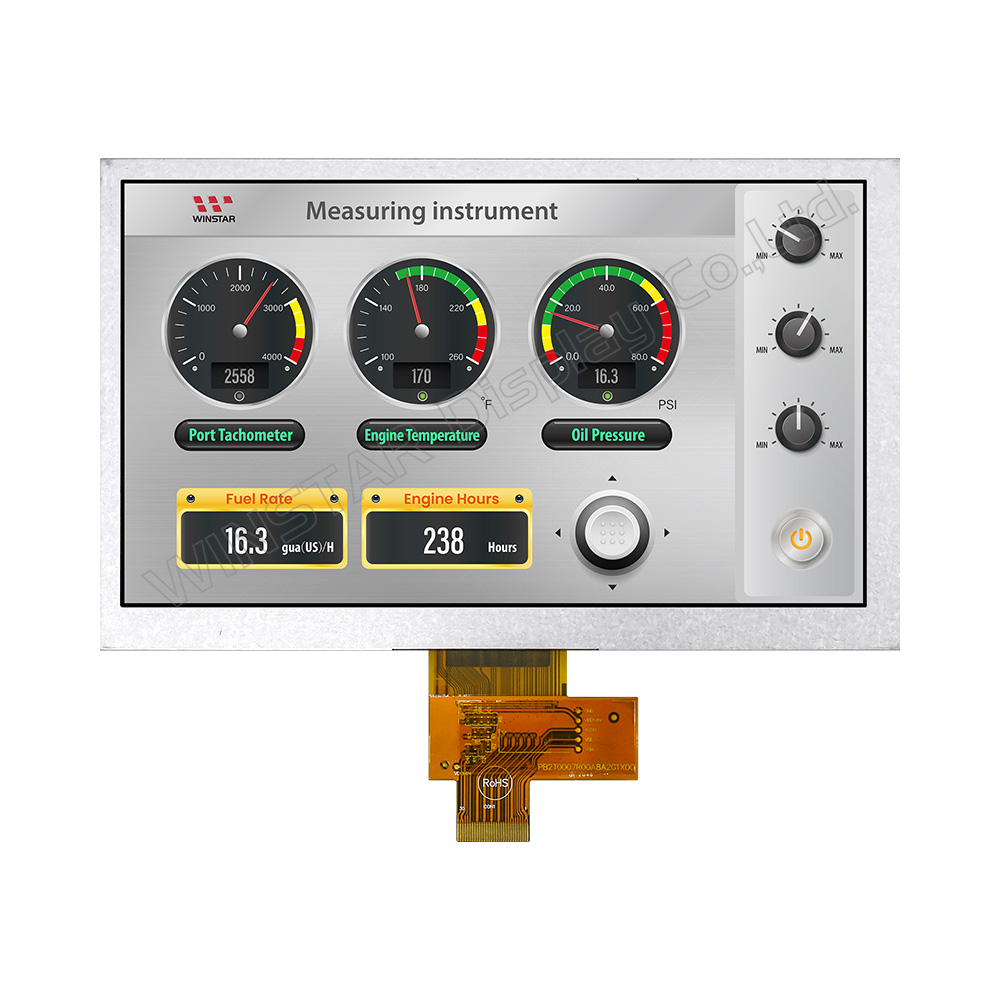

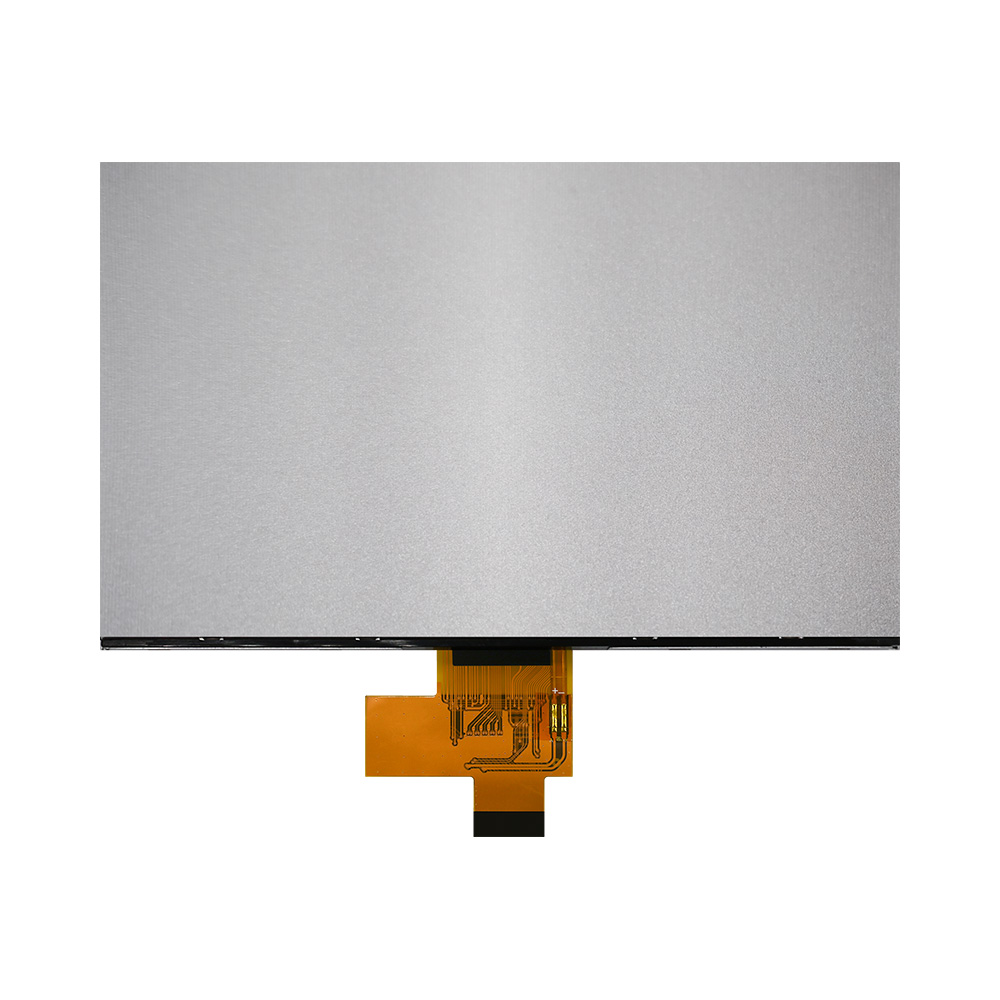

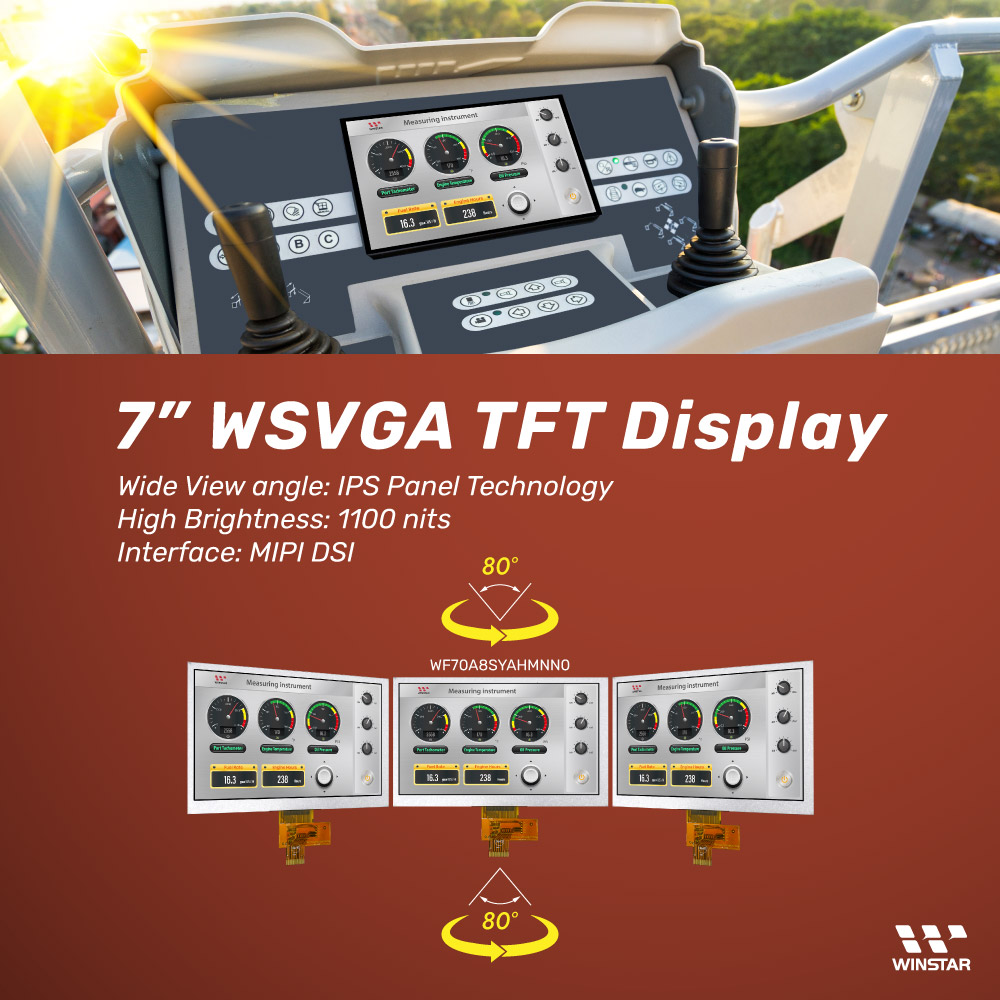

WF70A8SYAHMNN0 是一款具有高亮度 MIPI DSI 介面 7吋 IPS TFT-LCD 模組，解析度為1024 x 600像素。此模組採用IPS面板技術具有寬廣視角，典型值 左：85度/ 右：85度 /上：85度 / 下：85度，其高亮度典型值為1100 nits。如果客戶不需要高亮度，可以另選型號WF70A8TYAHMNN0。此 WF70A8 MIPI 系列TFT模組 另可選搭配投射式電容式觸控面板(PCAP)模組WF70A8SYAHMNGB 和 電阻式觸控面板模組WF70A8SYAHMNT0。
WF70A8SYAHMNN0 TFT模組內建 EK7900 和 EK7321 驅動IC，可支援 4-Lanes MIPI 介面 (Mobile Industry Processor Interface）DSI（Display Serial Interface），由於MIPI介面具有高速率Data傳輸和高速率Clock傳輸的特性，使得 MIPI介面越來越受歡迎。此 TFT 顯示模組搭配防眩光玻璃表面；長寬比16:9，工作溫度範圍為-20℃~+70℃；儲存溫度範圍為-30℃~+80℃。

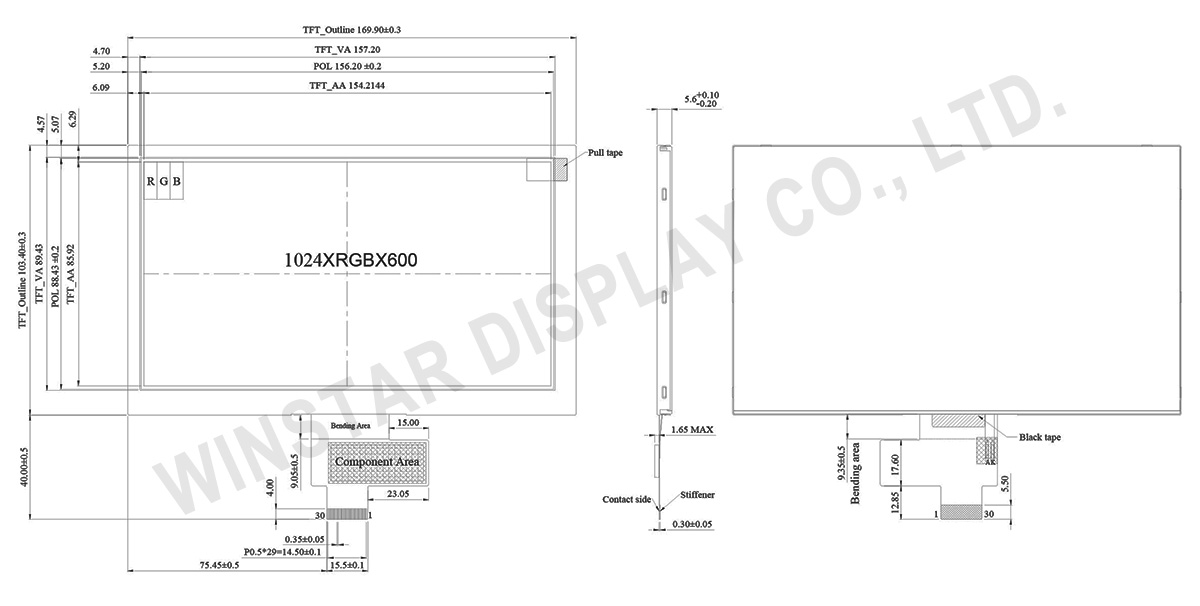

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 1024 x RGB x 600(TFT) | dots |
| 模組尺寸 | 169.9(W) × 103.4(H) × 5.6(D) | mm |
| 有效區域 | 154.2114 x 85.92 | mm |
| 點間距 | 0.1506 x 0.1432 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 85/85/85/85 | |
| 長寬比 | 16:9 | |
| 驅動 IC | EK79007AD3 + EK73217BCGA或相容IC | |
| 介面 | 4-Lanes MIPI | |
| 背光類型 | LED, 正常白 | |
| 觸控面板類型 | 無 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
典型操作條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電壓 | VDD | 1.71 | 1.8 | 1.89 | V |
| 類比電壓 | AVDD | 8.9 | 9.0 | 9.1 | V |
| TFT VGH 電壓 | VGH | 17 | 18 | 19 | V |
| TFT VGL 電壓 | VGL | -6.5 | -6.0 | -5.5 | V |
| TFT VCOMIN 電壓 | VCOMIN | 3.0 | 3.15 | 3.3 | V |
| 驅動電流 | IDD | -- | 16 | 24 | mA |
| 電源電流 | IAVDD | -- | 19 | 28.5 | mA |
| TFT IVGH 電流 | IVGH | -- | 1.6 | 2.4 | mA |
| TFT IVGL 電流 | IVGL | -- | 0.6 | 0.9 | mA |
| TFT IVCOMIN 電流 | IVCOMIN | -- | 0 | -- | mA |
背光驅動條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| LED 背光電壓 | VL | 16.8 | 19.2 | 21.0 | V |
| LED 背光電流 | IL | -- | 290 | -- | mA |
| LED 使用壽命 | - | - | 50,000 | - | Hr |
Pin功能定義
LCM PIN 定義
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED+ | LED Anode |
| 2 | VLED+ | LED Anode |
| 3 | VGH | Positive power for TFT |
| 4 | VGL | Negative power for TFT |
| 5 | UPDN | Gate up or down scan control. UPDN = ”L”, STV2 output vertical start pulse and UD pin output logical “L” to Gate driver. (default) UPDN = ”H”, STV1 output vertical start pulse and UD pin output logical “H” to Gate driver |
| 6 | SHLR | Source right or left sequence control. SHLR = ”L“, shift left: last data = S1←S2←S3….......←S1536 = first data. SHLR = ”H“, shift right: first data = S1→S2→S3….....→S1536 = last data.(default) |
| 7 | VLED- | LED Cathode |
| 8 | VLED- | LED Cathode |
| 9 | AVDD | Power for Analog Circuit |
| 10 | GND | Ground |
| 11 | D3P | MIPI data input. |
| 12 | D3N | MIPI data input. |
| 13 | GND | Ground |
| 14 | D2P | MIPI data input. |
| 15 | D2N | MIPI data input. |
| 16 | GND | Ground |
| 17 | CLKP | MIPI clock input |
| 18 | CLKN | MIPI clock input |
| 19 | GND | Ground |
| 20 | D1P | MIPI data input. |
| 21 | D1N | MIPI data input. |
| 22 | GND | Ground |
| 23 | D0P | MIPI data input. |
| 24 | D0N | MIPI data input. |
| 25 | GND | Ground |
| 26 | STBYB | Standby mode. STBYB = ”H“,normal operation(default) STBYB = ”L”, timing controller, source driver will turn off, all output are GND. |
| 27 | RESET | Global reset pin. Active Low to enter Reset State. Normally pull high. Connecting with an RC reset circuit for stability. |
| 28 | VDD(1.8V) | Digital circuit |
| 29 | VDD(1.8V) | Digital circuit |
| 30 | VCOMIN | Common voltage |
