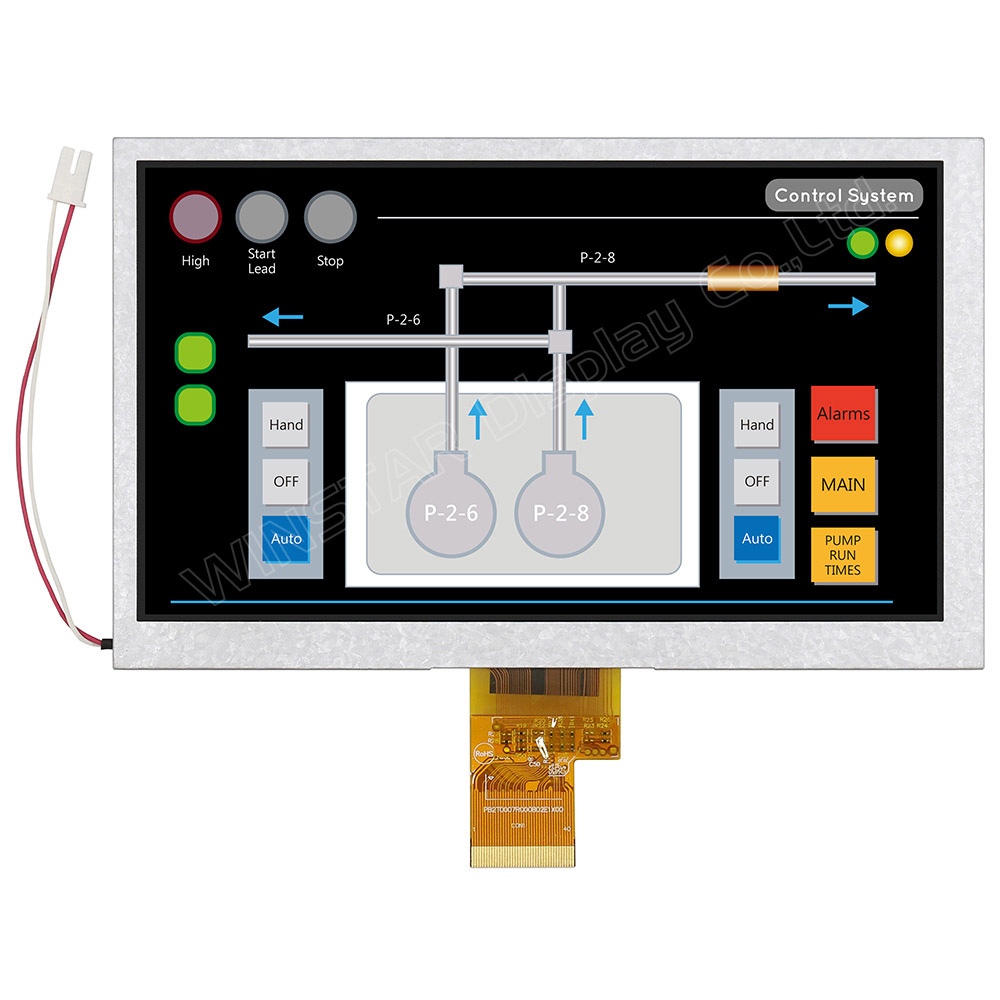

WF70A7SIAHLNN0是一款7吋超高亮度TFT LCD顯示模組,具有1024x600解析度,專為各種高可視性需求設計。此模組提供1100 cd/m²的極高亮度,能夠在大多數強光環境中保持清晰顯示,並具備800:1的高對比度,保證色彩鮮明且細節豐富。
支援LVDS介面,確保數據傳輸穩定且高效,特別適合長時間運行及對顯示效果要求較高的應用。WF70A7SIAHLNN0搭載的TFT驅動IC(EK79001HE + EK73215BCGA)提供了優異的顯示性能,並擁有長達50,000小時的LED壽命,適應-20°C至+70°C的寬溫範圍,確保穩定運行。

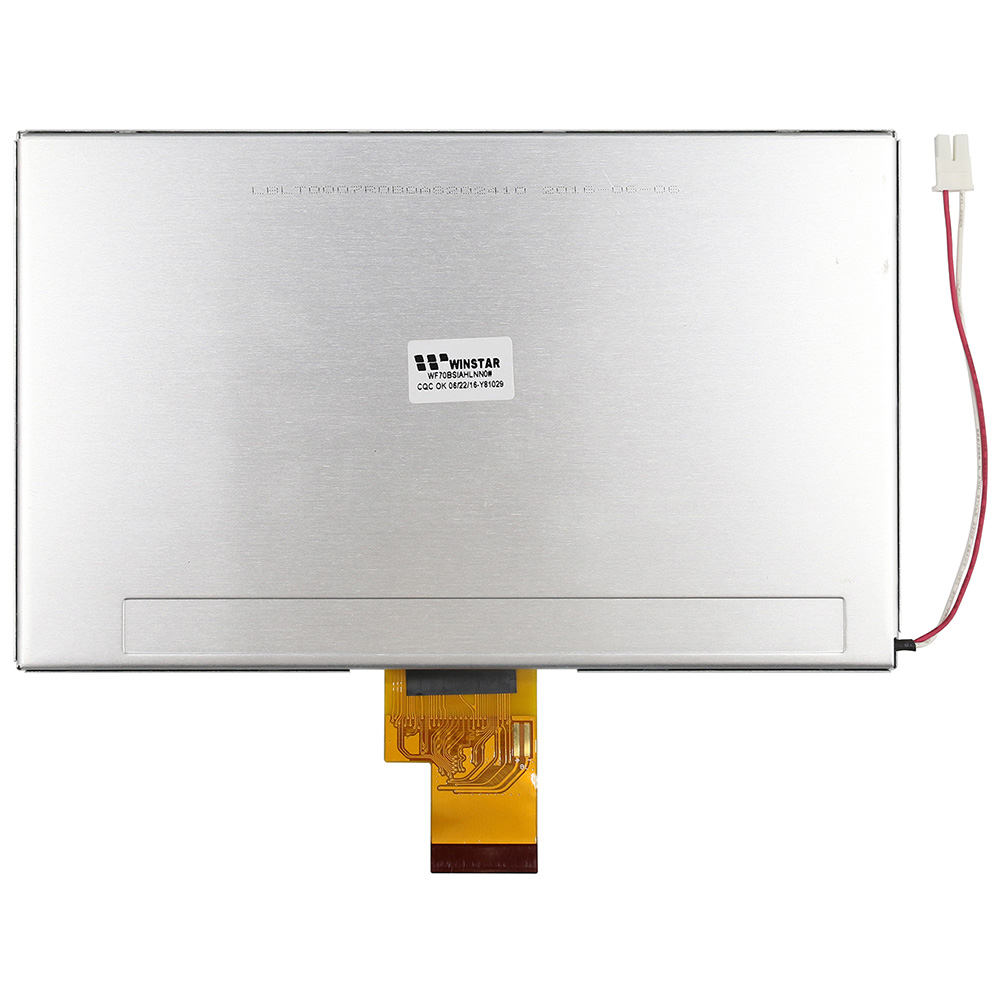

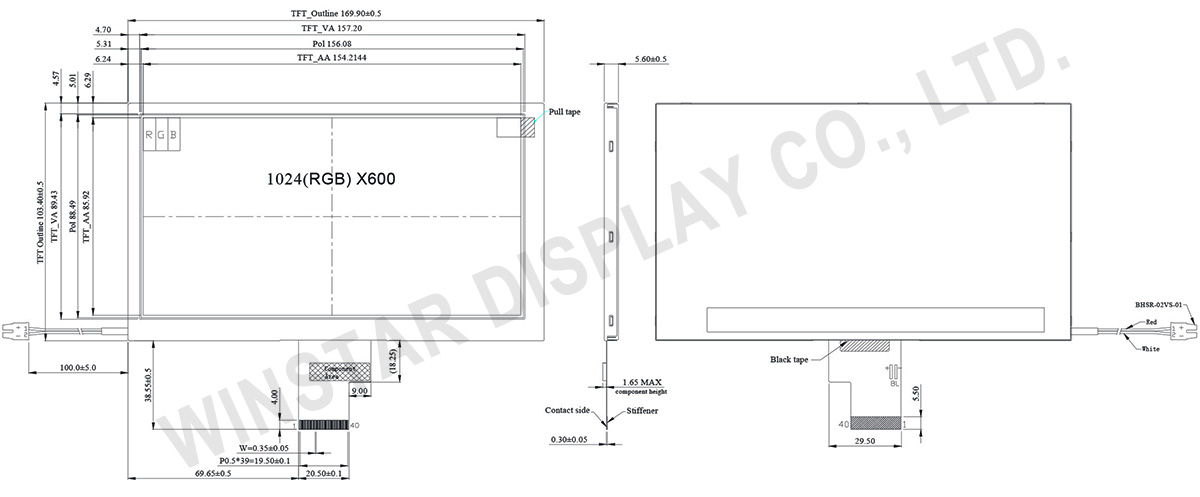

此顯示模組的外觀尺寸為169.90 x 103.40 mm,並且有效區域尺寸(AA尺寸)為154.2114 x 85.92 mm,適用於各類應用領域,包括戶外測量設備、工控設備、交通監控、訊息顯示等,需要高亮度和穩定顯示的環境,能夠應對各種不同的需求。此外,所有材料均符合環保要求,符合RoHS/Reach標準。
項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 7.0 | 吋 |
點陣(解析度) | 1024 x RGB x 600(TFT) | dots |
模組尺寸 | 169.9(W) × 103.4(H) × 5.6(D) | mm |
有效區域 | 154.2114 x 85.92 | mm |
點間距 | 0.1506 x 0.1432 | mm |
LCD類型 | TFT, 正常白, 透射性 | |
視角 | 12 o'clock | |
灰階反轉 | 6 o'clock | |
長寬比 | 16:9 | |
控制 IC | -- | |
驅動 IC | EK79001HE + EK73215BCGA | |
背光類型 | LED, 正常白 | |
觸控面板類型 | 無 | |
介面 | LVDS | |
表面 | 防眩光 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
項目 | 符號 | 標準值 | 單位 | ||
---|---|---|---|---|---|
最小值 | 典型值 | 最大值 | |||
電源電壓 | DVDD | 3.0 | 3.3 | 3.6 | V |
AVDD | 9.4 | 9.6 | 9.8 | V | |
VGH | 17 | 18 | 19 | V | |
VGL | -6.6 | -6.0 | -5.4 | V | |
輸入信號電壓 | VCOM | 3.1 | 3.3 | 3.6 | V |
輸入邏輯高電壓 | VIH | 0.7 DVDD | - | DVDD | V |
輸入邏輯低電壓 | VIL | 0 | - | 0.3 DVDD | V |
項目 | 符號 | 標準值 | 單位 | ||
---|---|---|---|---|---|
最小值 | 典型值 | 最大值 | |||
驅動電流 | IGH | - | 0.2 | 1.0 | mA |
IGL | - | 0.2 | 1.0 | mA | |
IDVDD | - | 4.0 | 10 | mA | |
IAVDD | - | 20 | 50 | mA |
項目 | 符號 | 標準值 | 單位 | ||
---|---|---|---|---|---|
最小值 | 典型值 | 最大值 | |||
LED 背光電壓 | VL | 16.8 | 19.2 | 21.0 | V |
LED 背光電流 | IL | -- | 320 | -- | mA |
LED 使用壽命 | - | - | 50,000 | - | Hr |
Pin No. | 符號 | 輸入/輸出 | 功能說明 |
---|---|---|---|
1 | VCOM | P | Common Voltage |
2 | VDD | P | Digital circuit |
3 | VDD | P | Digital circuit |
4 | NC | --- | No connection |
5 | Reset | I | Global reset pin |
6 | STBYB | I | Standby mode, Normally pulled high STBYB = “1”, normal operation STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
7 | GND | P | Ground |
8 | RXIN0- | I | Negative LVDS differential data input |
9 | RXIN0+ | I | Positive LVDS differential data input |
10 | GND | P | Ground |
11 | RXIN1- | I | Negative LVDS differential data input |
12 | RXIN1+ | I | Positive LVDS differential data input |
13 | GND | P | Ground |
14 | RXIN2- | I | Negative LVDS differential data input |
15 | RXIN2+ | I | Positive LVDS differential data input |
16 | GND | P | Ground |
17 | RXCLKIN- | I | Negative LVDS differential clock input |
18 | RXCLKIN+ | I | Positive LVDS differential clock input |
19 | GND | P | Ground |
20 | RXIN3- | I | Negative LVDS differential data input |
21 | RXIN3+ | I | Positive LVDS differential data input |
22 | GND | P | Ground |
23 | NC | --- | No connection |
24 | NC | --- | No connection |
25 | GND | P | Ground |
26 | NC | --- | No connection |
27 | DIMO | O | Backlight CABC controller signal output |
28 | SELB | I | 6bit/8bit mode select H:6bit / L:8bit |
29 | AVDD | P | Power for Analog Circuit |
30 | GND | P | Ground |
31 | NC | --- | No connection |
32 | NC | --- | No connection |
33 | L/R | I | Horizontal inversion |
34 | U/D | I | Vertical inversion |
35 | VGL | P | Negative power for TFT |
36 | GND | P | Ground |
37 | GND | P | Ground |
38 | VGH | P | Positive power for TFT |
39 | NC | --- | No connection |
40 | NC | --- | No connection |
