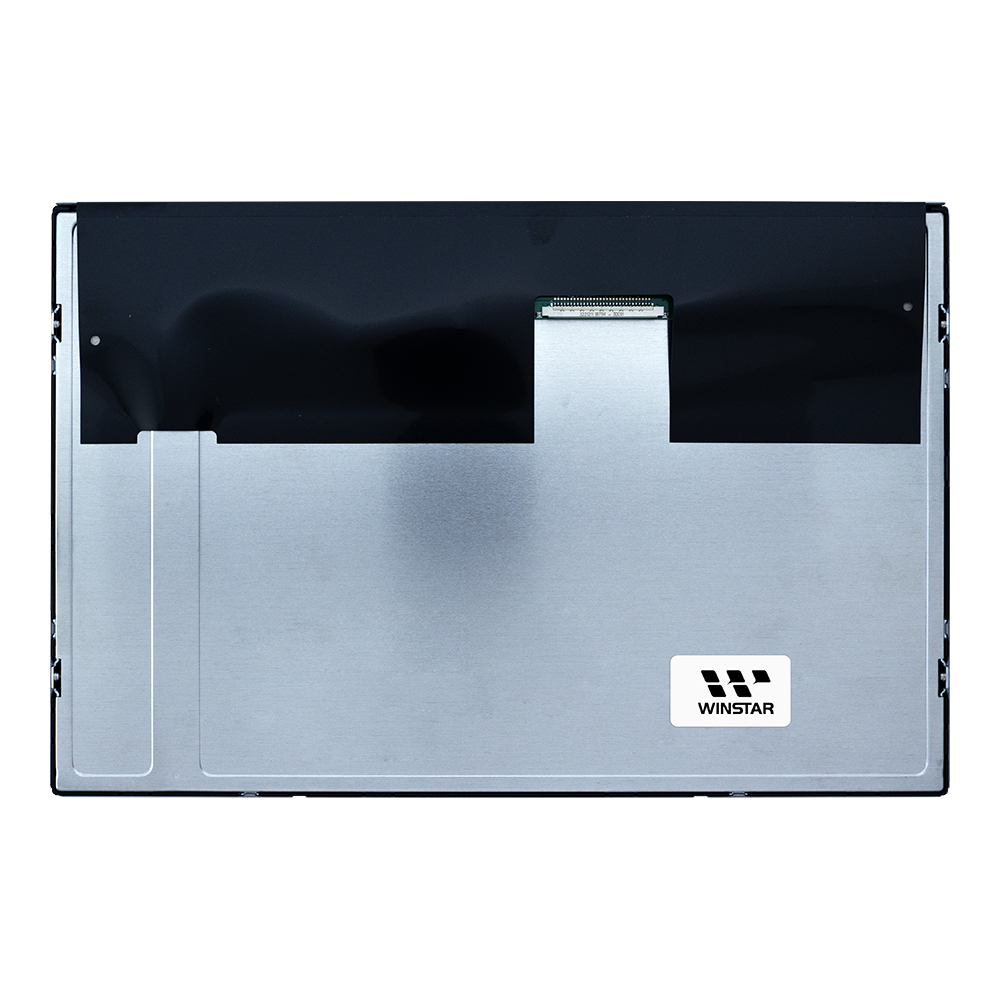

12.1吋 1280x800 LVDS IPS TFT LCD 模組

型號 WF121BTXAPLNNA

►尺寸: 12.1吋
►解析度:1280x800 dots
►視角: IPS
►介面: LVDS
►驅動IC : EK77526AHI205A
►控制板: 無
►亮度(cd/m²): 400
►鐵框螺絲孔: 無
►觸控螢幕: 無

產品敘述

WF121BTXAPLNNA是一款12.1吋彩色TFT LCD模組,擁有1280x800像素的解析度並且具有16:9的長寬比。這款TFT顯示器內建EK77526AHI205A驅動IC,支援LVDS介面。LVDS (Low Voltage Differential Signaling) 即低電壓差分信號傳輸模式,它在提供高資料傳輸率的同時會有很低的功耗,具有很多優勢,如:低電壓電源的相容性、低雜訊、高雜訊抑制能力、可靠的信號傳輸等。

WF121BTXAPLNNA採用IPS技術,可提供更寬的視角,上、下、左、右方向均為89度(典型值)。對比度為1000:1(典型值)和400 nits(典型值)的亮度。LCD模組的電源電壓範圍為3.0 V至3.6 V,典型值為3.3 V。工作溫度範圍從-20°C~+70°C,而儲存溫度範圍則延伸至-20°C~+70°C。

這款12.1吋彩色TFT LCD顯示器非常適合於各種應用,包括醫療設備、魚群探測器、工業監控設備、家庭安全系統等。

規格圖

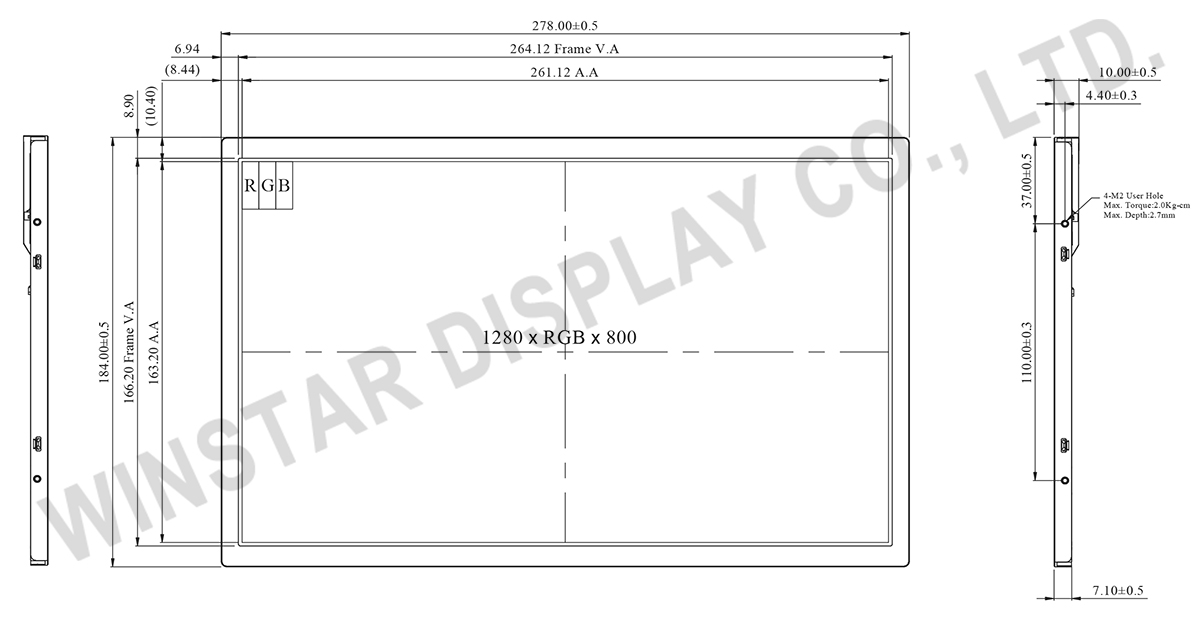

1280x800, 12.1 inch LVDS IPS TFT LCD Display - WF121BTXAPLNNA01

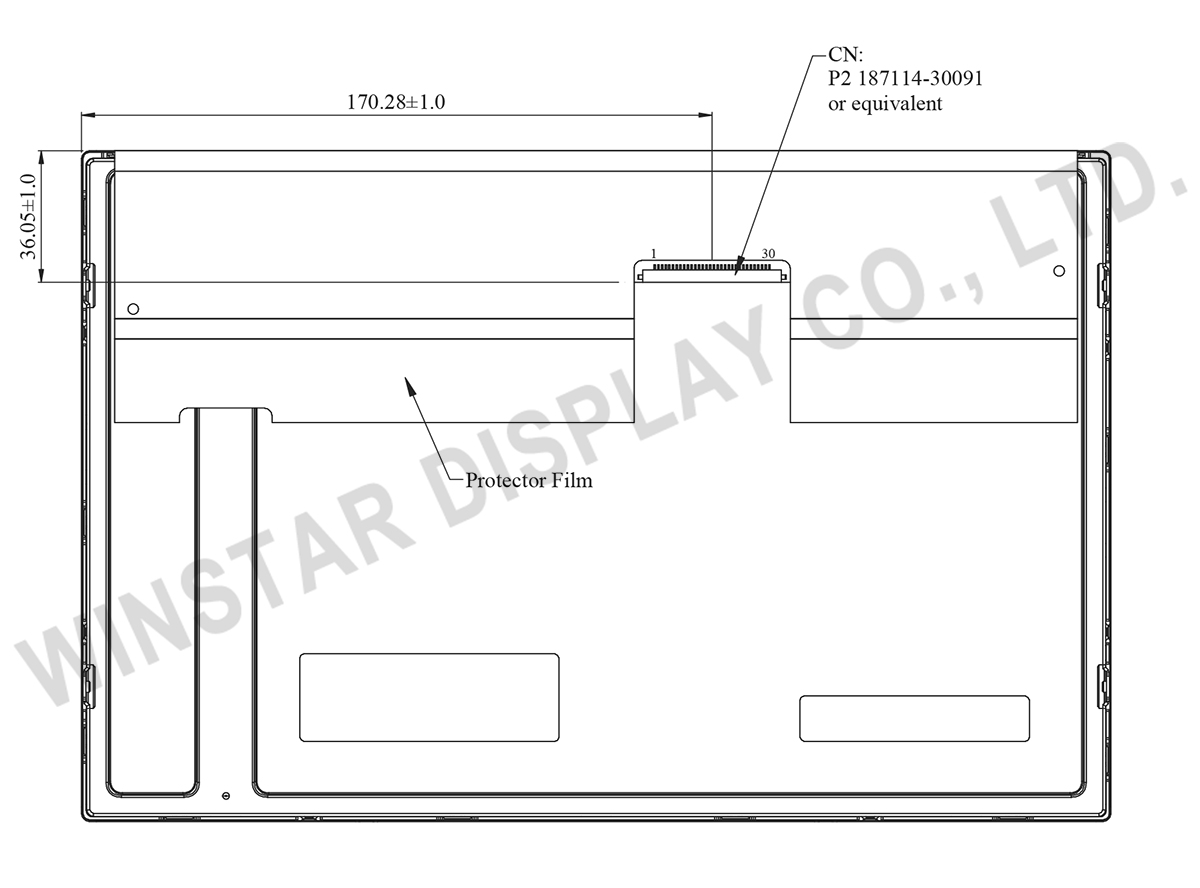

1280x800, 12.1 inch LVDS IPS TFT LCD Display - WF121BTXAPLNNA02

產品規格

規格說明

項目 規格 單位
對角線尺寸 12.1
解析度 1280 x R.G.B. x 800 dots
模組尺寸 278.0 x 184.0 x 10.0 mm
有效區域 (AA) 261.12 x 163.2 mm
點間距 0.204 x 0.204 mm
LCD類型 TFT全透
視角 89/89/89/89
TFT介面 LVDS
TFT驅動 IC EK77526AHI205A
長寬比 16:9
背光類型 LED, 白色
觸控面板
偏光片表面處理 AG type, 3H hard coating

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -20 +70

電氣特性

LCD Electronics Specification

參數 符號 標準值 單位
最小值 典型值 最大值
電源電壓 VCC 3.0 3.3 3.6 V
Permissive Ripple Voltage VRP - 50 - mV
衝擊電流 IRUSH 1.5 A
Initial Stage Current IIS - - 1.0 A
電源電流 - - - 530 675 mA
- 350 430 mA
LVDS Differential Input High Threshold VTH(LVDS) +100 - - mV
LVDS Differential Input Low Threshold VTL(LVDS) - - -100 mV
LVDS Common Mode Voltage VCM 1.125 1.2 1.375 V
LVDS Differential Input Voltage |VID| 100 - 600 mV
Terminating Resistor RT - 100 - Ohm

Pin功能定義

LCM PIN 定義

Pin No. 符號 功能說明
1 12V LED power
2 12V LED power
3 12V LED power
4 12V LED power
5 ENLED Enable pin
6 Dimming Backlight Adjust
7 GND Ground
8 GND Ground
9 VCC Power supply:+3.3V
10 VCC Power supply:+3.3V
11 GND Ground
12 GND Ground
13 RX0- Negative transmission data of pixel 0
14 RX0+ Positive transmission data of pixel 0
15 GND Ground
16 RX1- Negative transmission data of pixel 1
17 RX1+ Positive transmission data of pixel 1
18 GND Ground
19 RX2- Negative transmission data of pixel 2
20 RX2+ Positive transmission data of pixel 2
21 GND Ground
22 RXCLK- Negative of clock
23 RXCLK+ Positive of clock
24 GND Ground
25 RX3- Negative transmission data of pixel 3
26 RX3+ Positive transmission data of pixel 3
27 GND Ground
28 SEL6/8 LVDS 6/8 bit select function control
Low or NC → 6 bit Input Mode
High → 8bit Input Mode
29 GND Ground
30 GND Ground
