產品敘述

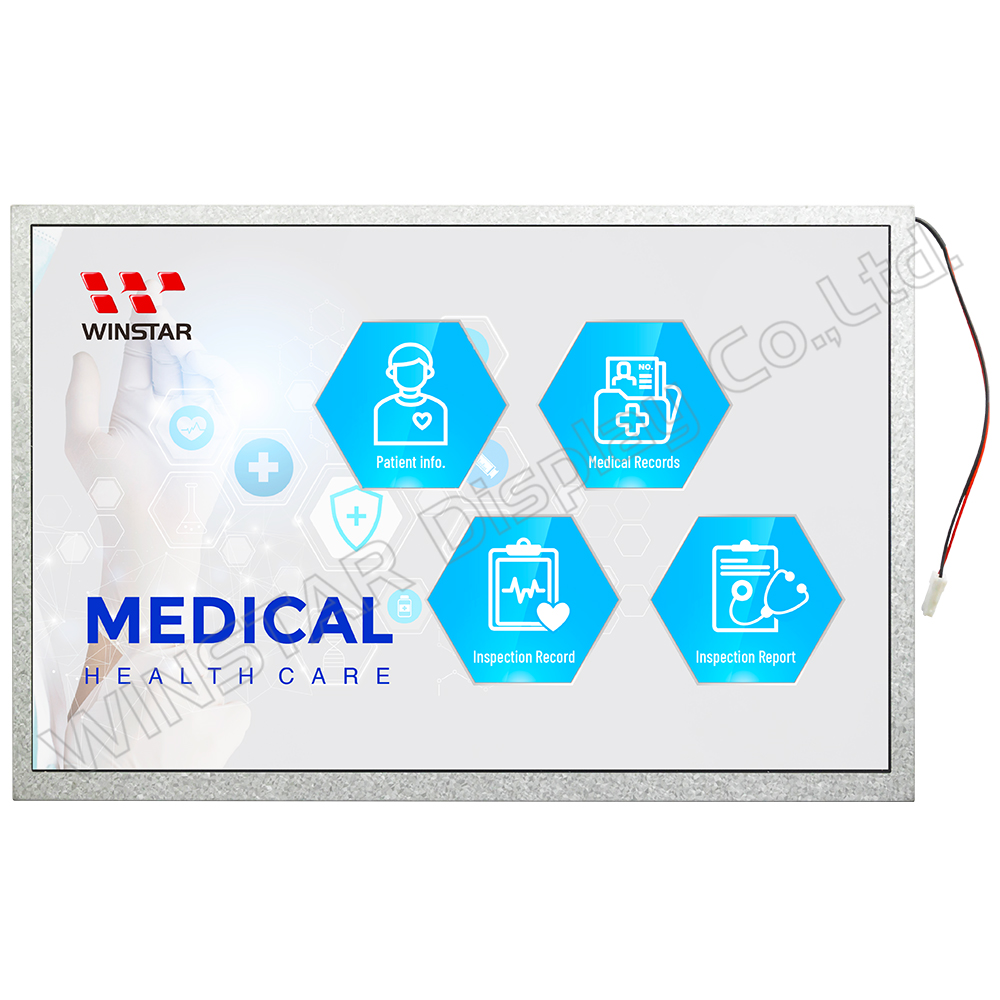

WF101NTYA4LNN0#000是一款擁有10.1吋量子點（Quantum Dot，QD）顯示器，解析度為1920×1200 dots。量子點（QD）技術對LCD顯示器進行了重大革新，極大地提升了顏色再現和飽和度。量子點顯示器利用微小的半導體晶體，稱為量子點，這些微小的結晶能夠發射純粹的紅、綠和藍光，為顯示應用提供了基本的顏色。通過光致發光的過程，量子點使得顯示屏呈現更加豐富、更加真實的顏色，開創了視覺品質的新標準。
WF101NTYA4LNN0#000採用的QD顯示技術能夠實現更廣泛的色域範圍，呈現高顏色純度和飽和度，旨在實現對NTSC色彩空間的100%覆蓋。有了量子點技術，這款TFT顯示屏能夠滿足更高的顏色準確度要求，最多可以實現NTSC覆蓋率增加30%，達到最大125%的潛力。
此外，WF101NTYA4LNN0#000使用FL5893DA驅動器IC，支援2ch-LVDS介面。它採用IPS面板，提供左：80°/右：80°/上：80°/下：80°的更寬廣的視角，確保從各個角度觀看時都能保持一致的圖像質量。此模組的亮度為500 cd/m²，對比度為900:1。電源供應範圍為3.0V至3.6V，典型值為3.3V。工作溫度範圍為-20至+70°C，而儲存溫度則延伸至-30至+80°C。
可客製的介面選項：
此型號提供可客製化的介面選項，包括觸控面板（CTP/RTP）和HDMI連接器（DVI信號），確保能夠輕鬆整合到各種系統中，並適應特定應用的需求。
量子點技術的應用顯著提升了顯示屏的顏色性能，提供了更好的顏色準確度和飽和度。WF101NTYA4LNN0#000為顯示器設定了新的標準，為各種應用和設置提供了生動、真實的影像。
規格圖
產品規格
規格說明
| 項目 | 規格內容 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 10.1 | 吋 |
| 點陣(解析度) | 1920(H) x RGB x 1200(V) | dots |
| 模組尺寸 | 231.40 x152.3 x 9.1 Max | mm |
| 有效區域(AA) | 216.8064(H) x 135.504(V) | mm |
| 點(像素)間距 | 0.11292(H) x 0.11292(V) | mm |
| LCD類型 | TFT 全透 | |
| 介面 | 2ch-LVDS | |
| 驅動IC | FL5893DA 或相容IC | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 16:10 | |
| 背光類型 | LED, 白光 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 電源電壓 | VDDIN | 3.0 | 3.3 | 3.6 | V |
| VRP | - | - | 300 | mV | |
| 電源電流 | IDD | - | 300 | 360 | mA |
| 耗電量 | PLCD | - | - | 1.2 | W |
| 衝擊電流 | IRUSH | - | 1 | 3.0 | A |
Pin功能定義
1.TFT液晶模組
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1-5 | NC | No connection |
| 6 | GND | Ground |
| 7 | ELV3P | EVEN LVDS Positive data signal (+) |
| 8 | ELV3N | EVEN LVDS Negative data signal (-) |
| 9 | GND | Ground |
| 10 | ELV2P | EVEN LVDS Positive data signal (+) |
| 11 | ELV2N | EVEN LVDS Negative data signal (-) |
| 12 | GND | Ground |
| 13 | ELVCLKP | EVEN LVDS Positive CLK signal (+) |
| 14 | ELVCLKN | EVEN LVDS Negative CLK signal (-) |
| 15 | GND | Ground |
| 16 | ELV1P | EVEN LVDS Positive data signal (+) |
| 17 | ELV1N | EVEN LVDS Negative data signal (-) |
| 18 | GND | Ground |
| 19 | ELV0P | EVEN LVDS Positive data signal (+) |
| 20 | ELV0N | EVEN LVDS Negative data signal (-) |
| 21 | GND | Ground |
| 22 | OLV3P | Odd LVDS Positive data signal (+) |
| 23 | OLV3N | Odd LVDS Negative data signal (-) |
| 24 | GND | Ground |
| 25 | OLV2P | Odd LVDS Positive data signal (+) |
| 26 | OLV2N | Odd LVDS Negative data signal (-) |
| 27 | GND | Ground |
| 28 | OLVCLKP | Odd LVDS Positive CLK signal (+) |
| 29 | OLVCLKN | Odd LVDS Negative CLK signal (-) |
| 30 | GND | Ground |
| 31 | OLV1P | Odd LVDS Positive data signal (+) |
| 32 | OLV1N | Odd LVDS Negative data signal (-) |
| 33 | GND | Ground |
| 34 | OLV0P | Odd LVDS Positive data signal (+) |
| 35 | OLV0N | Odd LVDS Negative data signal (-) |
| 36 | GND | Ground |
| 37-39 | NC | No connection (PIN39 and PIN40 cannot be short-circuited together) |
| 40 | NC | No connection alone |
| 41-45 | VDDIN | Power supply VDDIN=3.3V (Typ.) |
2.背光 PIN 定義
| Pin | 符號 | 功能 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | Power supply |
