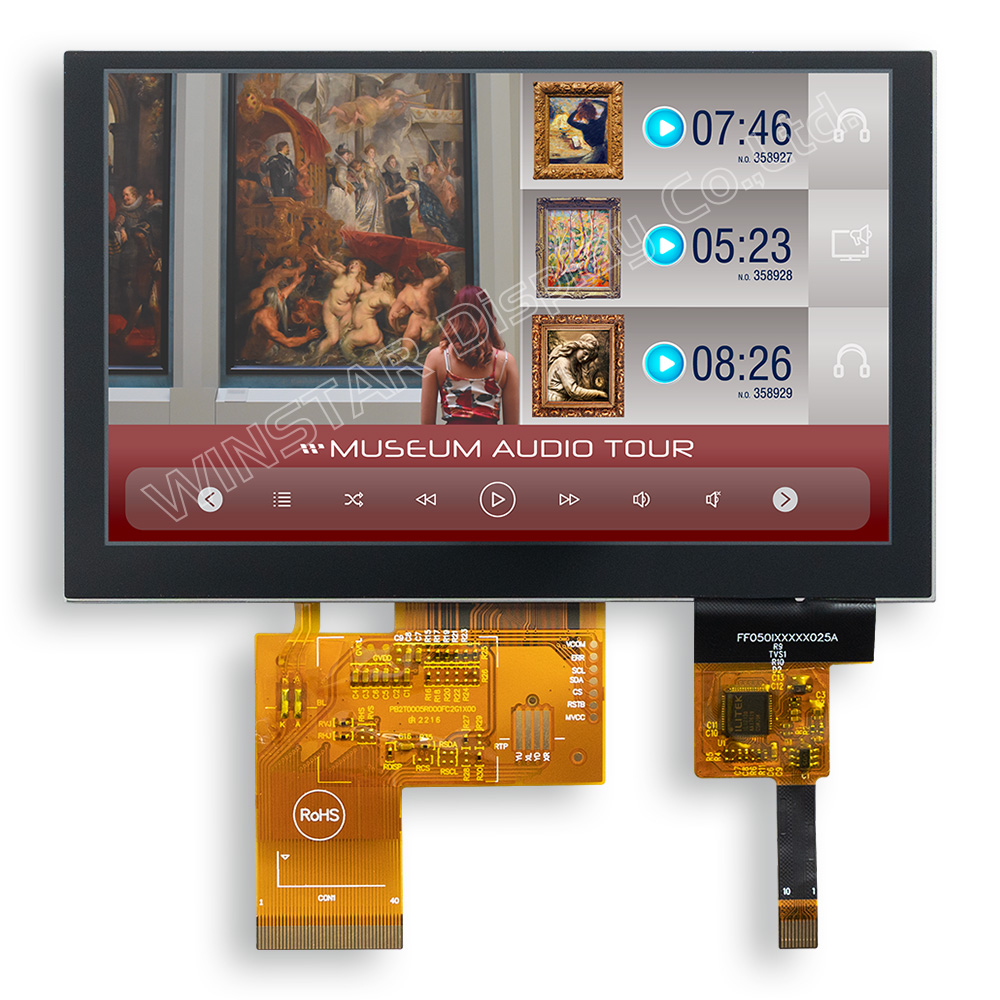

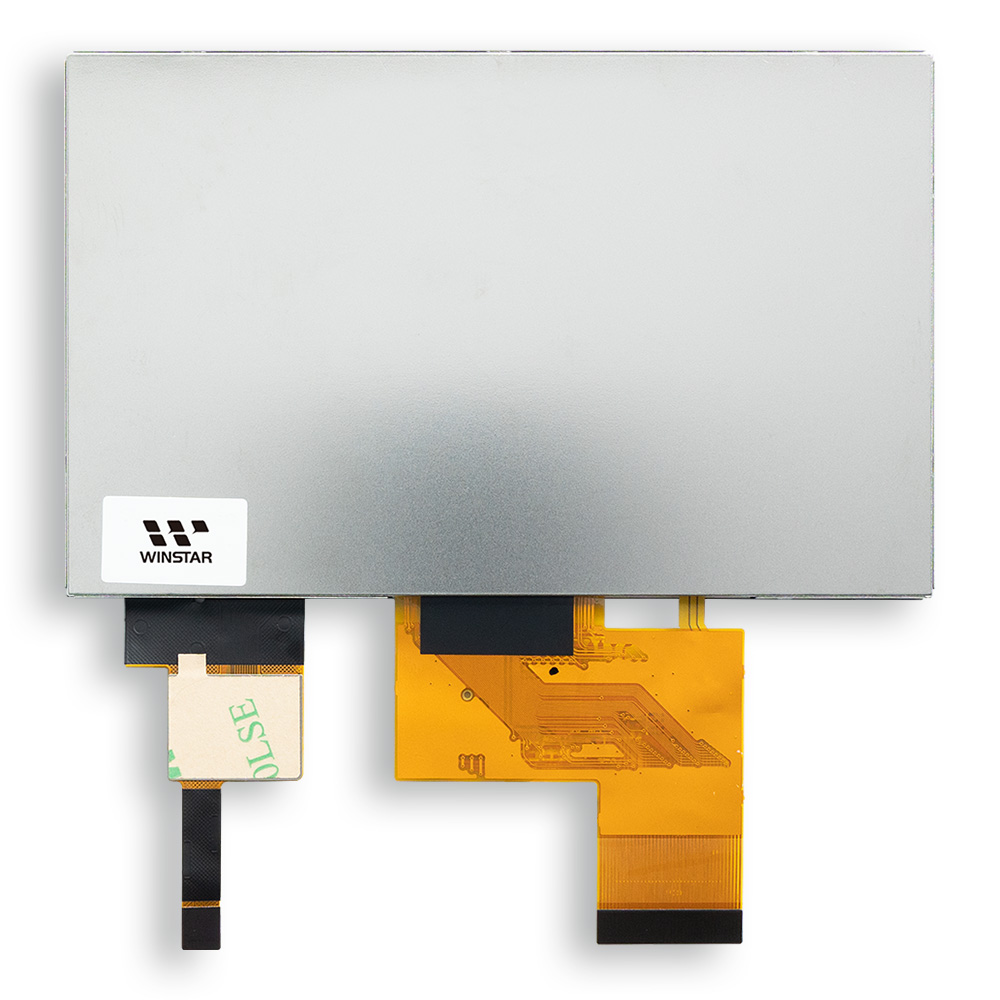

WF50FTWAGDNG0 是一款 5 吋 TFT 顯示器模組,搭載了投射電容式觸控面板(PCAP),非常適合需要高顯示性能與觸控反應的各類應用。它的解析度為 800x480 像素,顯示比例為 5:3,提供了清晰且準確的顯示效果。這款顯示模組擁有 400 nits 的典型亮度,適合在不同光照條件下使用,並且其 1000:1 的對比度確保了顯示層次感和圖像的細緻度。
使用 IPS 顯示技術,該模組提供了 80° 的視角範圍,無論從任何角度觀看,顯示效果都能保持清晰穩定,顏色準確。這一技術不僅增強了顯示性能,還能讓圖像呈現更加真實的色彩和細節。觸控方面,WF50FTWAGDNG0 配備了支援 5 點觸控的投射電容式觸控面板,並且使用了 ILI2130 驅動 IC,支援 I2C 介面,保證了觸控反應的靈敏度和準確性。
該模組採用了 ST7262 驅動 IC,支援 24-bit RGB 介面,能夠提供細緻的顏色過渡和豐富的顯示效果,無論是圖像還是影像,都能夠清晰再現。其操作溫度範圍從 -30℃ ~ +80℃,儲存溫度範圍也在 -30℃ ~+80℃ 之間,這使得該模組能夠在各種極端環境下穩定運作。
此外,WF50FTWAGDNG0 的工作電壓範圍為 3.1V 至 3.6V(典型值為 3.3V),這樣的低電壓設計不僅延長了設備的使用壽命,還能與多種電源配置相容。
這款顯示模組非常適合應用於消費電子產品、工業控制系統、便攜設備、汽車電子系統以及各種嵌入式應用中,無論是需要高顯示效果的應用範圍,還是對觸控靈敏度有要求的應用,都能夠提供穩定且出色的表現。

| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.0 | 吋 |
| 點陣(解析度) | 800 × 3(RGB) × 480 | dots |

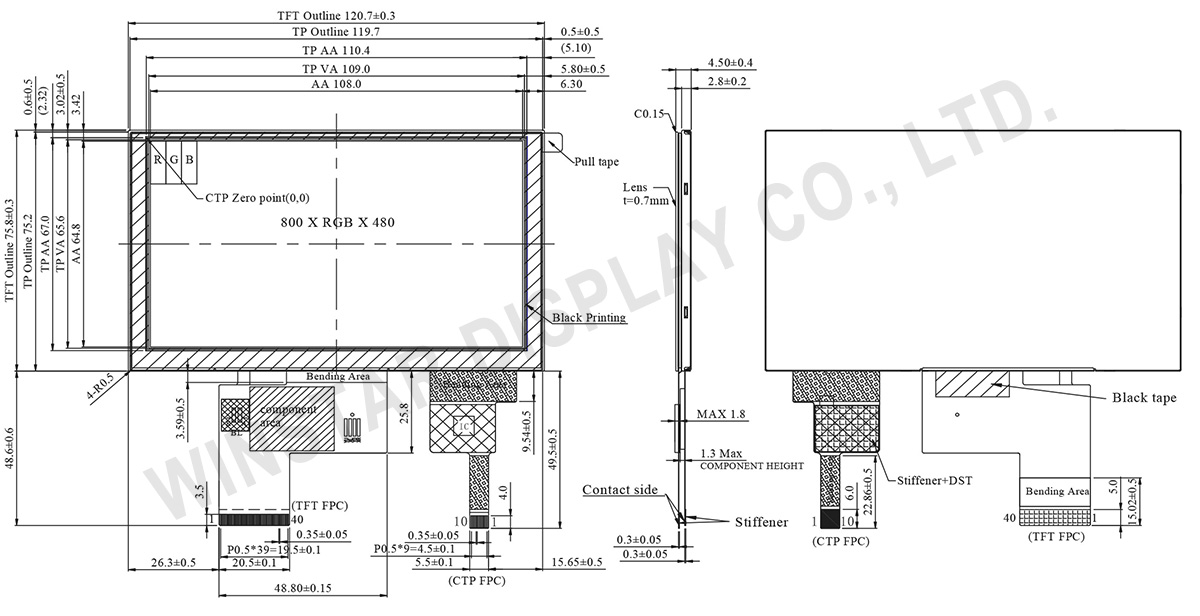

| 模組尺寸 | 120.7(W) × 75.8(H) × 4.5 (D) | mm |
| 有效區域 | 108 (W) × 64.8(H) | mm |
| 點間距 | 0.135(W) × 0.135(H) | mm |
| LCD類型 | TFT全透 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 5:3 | |
| 驅動IC | ST7262 或相容IC | |
| TFT 介面 | 24-bit RGB | |
| 背光類型 | LED, 正常白 | |
| PCAP IC | ILI2130 或相容IC | |
| PCAP 介面 | I2C | |
| PCAP FW 版本 | 0x07.0x00.0x00.0x00.0xA1.0x25.0x50.0x00 | |
| PCAP 解析度 | 16384*16384 | |
| 觸控面板類型 | 電容式觸控面板 (PCAP) | |
| 表面 | 亮面 (Glare) | |
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | - | +80 | ℃ |
| 儲存溫度 | TST | -30 | - | +80 | ℃ |
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓 | VDD | 3.1 | 3.3 | 3.6 | V |
| 驅動電流(Black) | IDD | - | 65 | 97.5 | mA |
| 高準位輸入電壓 | VIH | 0.7 VDD | - | VDD | V |
| 低準位輸入電壓 | VIL | 0 | - | 0.3 VDD | V |
| PCAP電源電壓 | VDDT | 3.0 | 3.3 | 3.5 | V |
| ICTP | - | 51 | 77 | mA | |
FPC Connector is used for the module electronics interface.
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight (Cathode) |
| 2 | VLED+ | Power for LED backlight (Anode) |
| 3 | GND | Power Ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data(MSB) |
| 13 | G0 | Green data(LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data(MSB) |
| 21 | B0 | Blue data(LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data(MSB) |
| 29 | GND | Power Ground |
| 30 | CLK | Sample clock (DCLK) |
| 31 | DISP | Display on/off |
| 32 | NC | No connection |
| 33 | NC | No connection |
| 34 | DE | Data input enable |
| 35 | NC | No connection |
| 36 | GND | Power Ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
