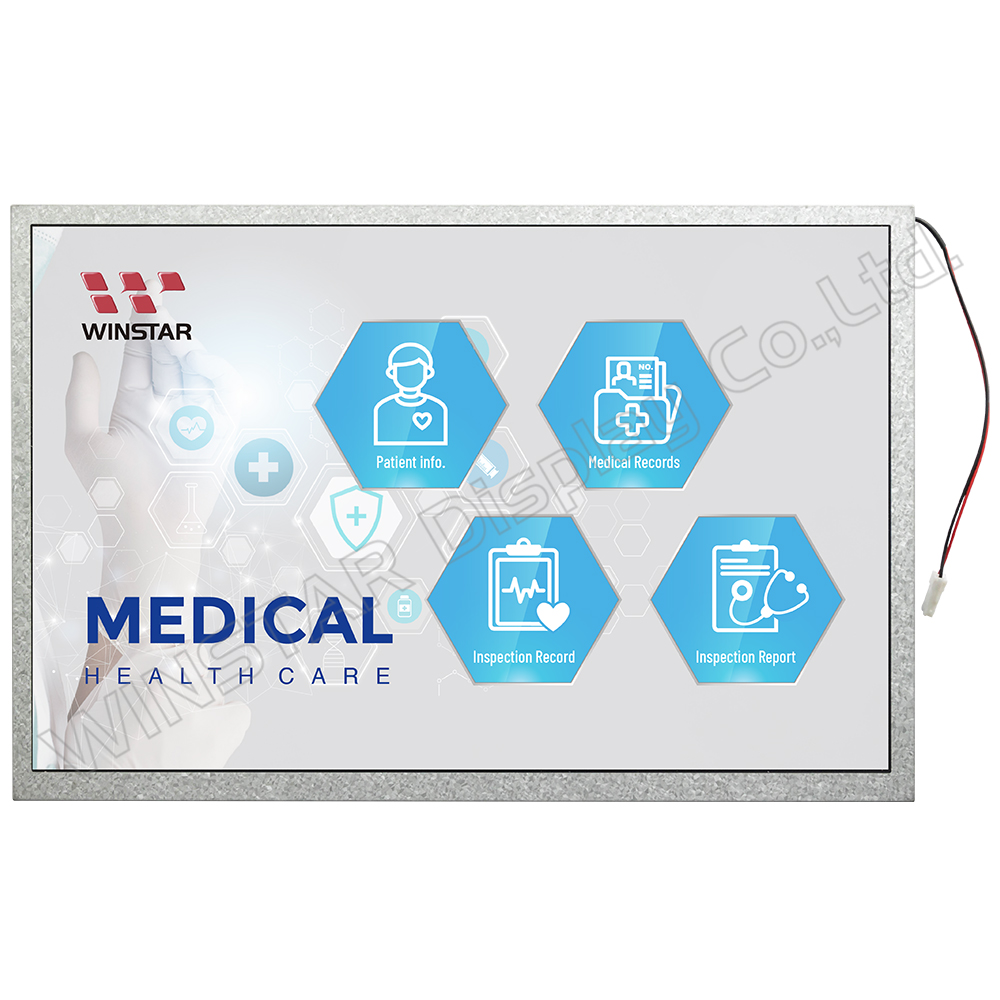

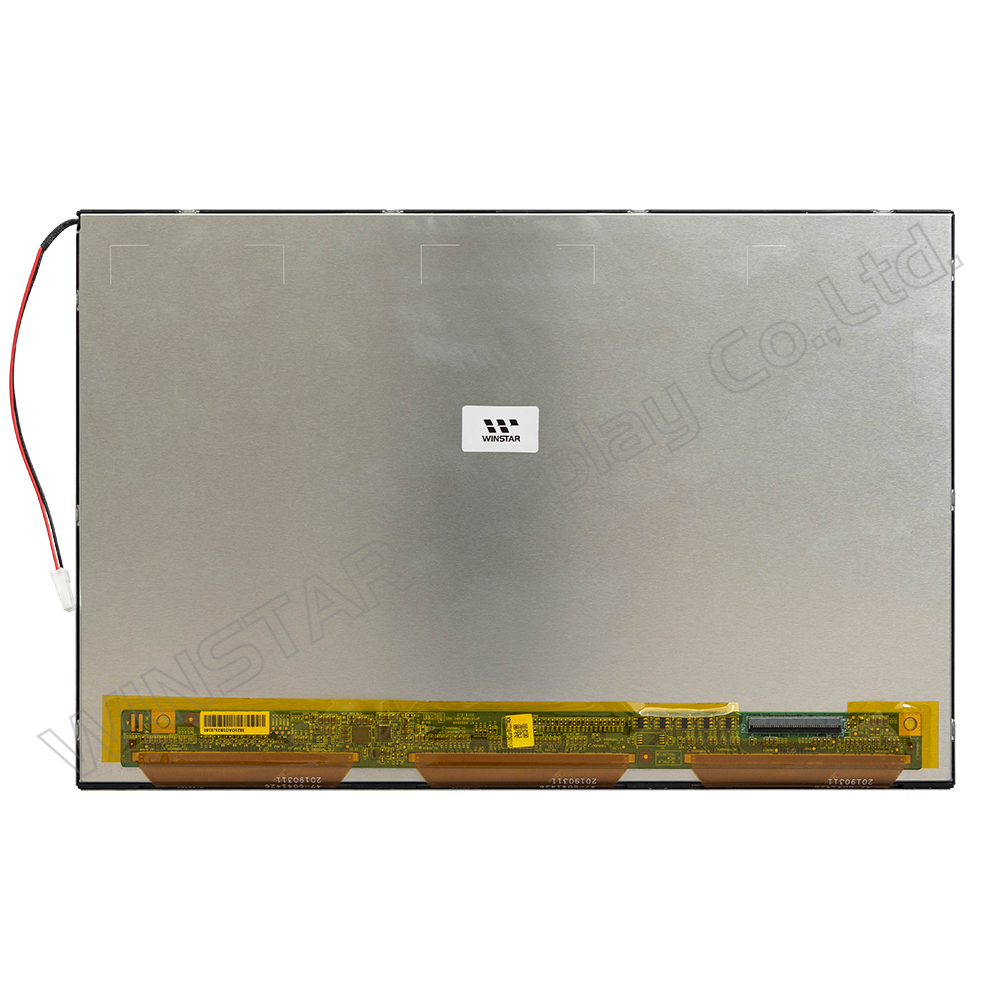

1920x1200 HD TFT 顯示器

型號 WF101NTYA4LNN0

►尺寸: 10.1吋
►解析度: 1920x1200 dots
►視角: IPS
►介面: LVDS
►驅動IC：FL5893DA
►控制板: 無
►亮度(cd/m²): 500
►鐵框螺絲孔: 無
►觸控面板: 無

產品敘述

WF101NTYA4LNN0 是一款 10.1吋高解析度 HD TFT LCD 顯示器，此模組採用IPS技術，呈現左：80 / 右：80 / 上：80 / 下：80 度的更寬視角。WF101NTYA4LNN0搭載FL5893DA驅動IC，支援LVDS介面。螢幕長寬比為16:10，表面採用防眩光玻璃。此顯示器的供電電壓為 3.0V 至 3.6V（典型值為 3.3V）。工作溫度為-20至+70°C，儲存溫度為-30至+80°C。

這款10.1英寸HD 1920x1200 TFT顯示器的應用涵蓋各個行業：

工業控制面板：應用於自動化、機器人控制和製造自動化。
醫療設備：用於醫學影像、病人監測和醫療記錄。
商業設備：廣泛應用於POS終端、餐廳點餐系統和商業自動售賣機。
工廠自動控制系統：經常集成到工廠自動控制系統中，以實時監控和控制製程和設備。
安全監控系統：常用於安全監控系統，作為關鍵設施（如工廠、機場和港口）的監控中心。

此系列 TFT-LCD 模組還提供另一個搭載量子點(QD)顯示技術的選項(型號：WF101NTYA4LNN0#000)。在整體功能及規格皆相同的情況下，搭載QD技術的顯示器模組能提供更高的色彩飽和度及較佳的色彩準確度。

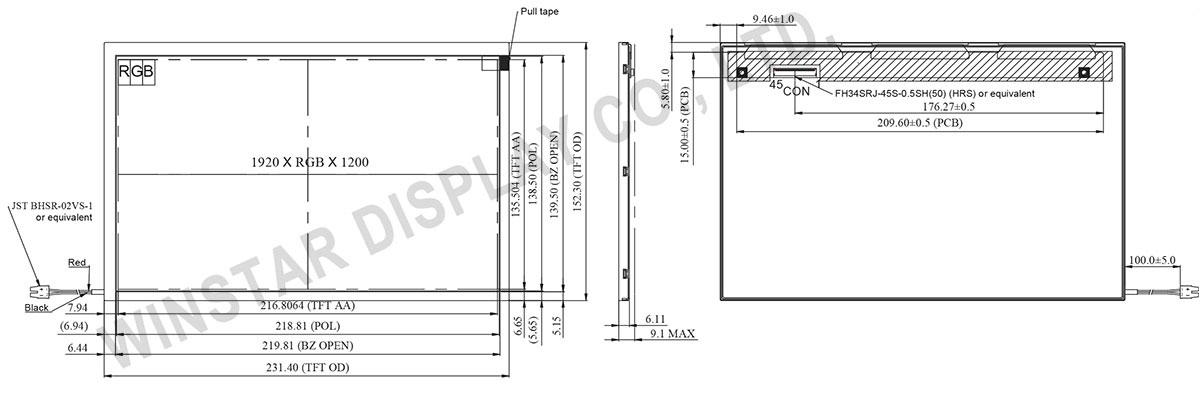

規格圖

10.1 inch 1920x1200,LVDS IPS TFT Display - WF101NTYA4LNN0

產品規格

Pin功能定義

1.TFT液晶模組

Pin No.	符號	功能說明
1-5	NC	No connection
6	GND	Ground
7	ELV3P	EVEN LVDS Positive data signal (+)
8	ELV3N	EVEN LVDS Negative data signal (-)
9	GND	Ground
10	ELV2P	EVEN LVDS Positive data signal (+)
11	ELV2N	EVEN LVDS Negative data signal (-)
12	GND	Ground
13	ELVCLKP	EVEN LVDS Positive CLK signal (+)
14	ELVCLKN	EVEN LVDS Negative CLK signal (-)
15	GND	Ground
16	ELV1P	EVEN LVDS Positive data signal (+)
17	ELV1N	EVEN LVDS Negative data signal (-)
18	GND	Ground
19	ELV0P	EVEN LVDS Positive data signal (+)
20	ELV0N	EVEN LVDS Negative data signal (-)
21	GND	Ground
22	OLV3P	Odd LVDS Positive data signal (+)
23	OLV3N	Odd LVDS Negative data signal (-)
24	GND	Ground
25	OLV2P	Odd LVDS Positive data signal (+)
26	OLV2N	Odd LVDS Negative data signal (-)
27	GND	Ground
28	OLVCLKP	Odd LVDS Positive CLK signal (+)
29	OLVCLKN	Odd LVDS Negative CLK signal (-)
30	GND	Ground
31	OLV1P	Odd LVDS Positive data signal (+)
32	OLV1N	Odd LVDS Negative data signal (-)
33	GND	Ground
34	OLV0P	Odd LVDS Positive data signal (+)
35	OLV0N	Odd LVDS Negative data signal (-)
36	GND	Ground
37-39	NC	No connection (PIN39 and PIN40 cannot be short-circuited together)
40	NC	No connection alone
41-45	VDDIN	Power supply VDDIN=3.3V (Typ.)

2.背光 PIN 定義

Pin	符號	功能
1	VLED+	Red, LED_ Anode
2	VLED-	Power supply

規格說明

項目	規格內容	單位
顯示尺寸(對角線)	10.1	吋
點陣(解析度)	1920(H) X RGB X 1200(V)	dots
模組尺寸	231.40 x152.3 x 9.1 Max	mm
有效區域(AA)	216.8064(H) x 135.504(V)	mm
點(像素)間距	0.11292(H) x 0.11292(V)	mm
LCD類型	TFT 全透
介面	2ch-LVDS
驅動IC	FL5893DA 或相容IC
視角	80/80/80/80
長寬比	16:10
背光類型	LED, 白光
觸控面板類型	無觸控面板
表面	防眩光

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃

電氣特性

項目	符號	最小值	典型值	最大值	單位
電源電壓	VDDIN	3.0	3.3	3.6	V
電源電壓	VRP	-	-	300	mV
電源電流	IDD	-	300	360	mA
耗電量	PLCD	-	-	1.2	W
衝擊電流	IRUSH	-	1	3.0	A
