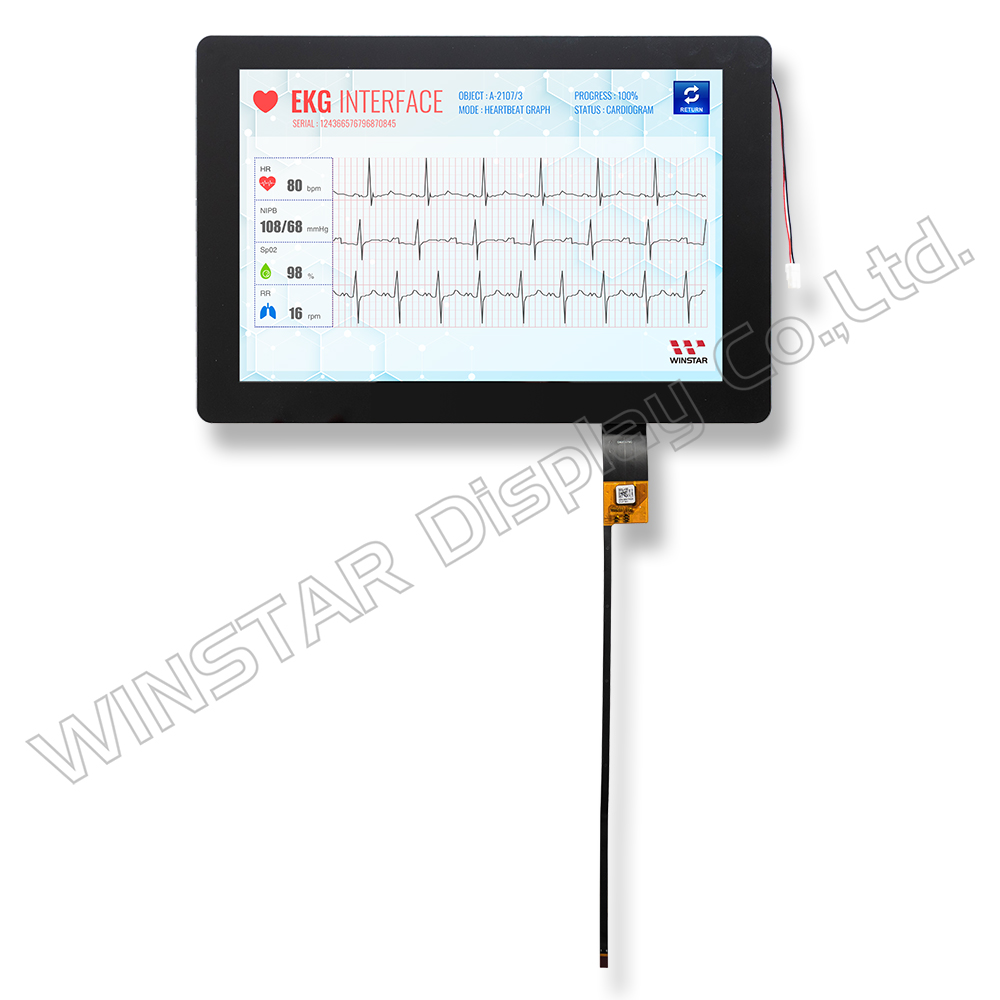

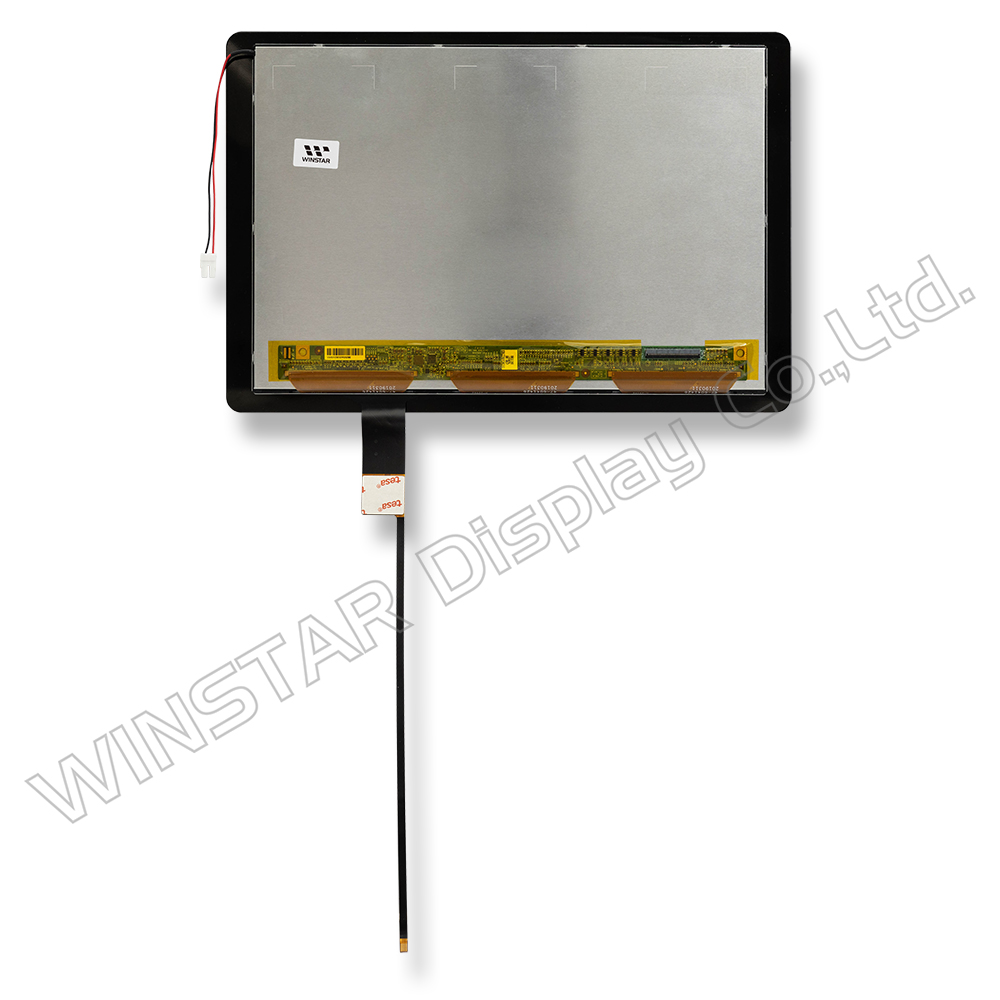

10.1吋 高解析度 高亮度 電容式觸控 TFT LCD 模組

型號 WF101NSYA4LNG0

►尺寸 : 10.1吋
►解析度 : 1920 x 1200 dots
►視角 : IPS
►介面 : LVDS
►驅動IC : FL5893DA
►控制板 : 無
►亮度(cd/m2) : 900
►鐵框螺絲孔 : 無
►觸控面板 : 投射電容式觸控螢幕 (PCAP)

產品敘述

WF101NSYA4LNG0是一款10.1吋高解析度TFT-LCD顯示模組,它採用IPS面板顯示技術,能夠提供更寬廣的視角 (左80/右80/上80/下80度)、更準確色彩和更清晰的圖像。此IPS TFT-LCD模具有高解析度 1920 x 1200 像素、16:10的長寬比、高亮度 900 cd/m2 (典型值)和對比度 900:1(典型值),提供客戶優質的視覺體驗。此高解析度TFT-LCD模組配備投射電容式觸控螢幕 (PCAP),此模組具備多點觸控(支援10指觸控)、高靈敏度和高透明度等特點,為觸控顯示器提供了優質的操作體驗和可能性。

WF101NSYA4LNG0採用LVDS介面,通過LVDS介面可以實現高速、低功耗的數據傳輸,從而提高顯示效果和穩定系,為客戶提供更加清晰、穩定的視覺體驗。此TFT-LCD模組尺寸為257.96 x 168.6 x 12.33 mm,有效面積為218.8064 x 135.504 mm,並可在 -20℃ 至 +70℃ 的溫度範圍內運行,並在 -30℃ 至 +80℃ 的儲存溫度範圍內保持穩定性。供電電壓範圍為3.0V至3.6V,典型值為 3.3V。

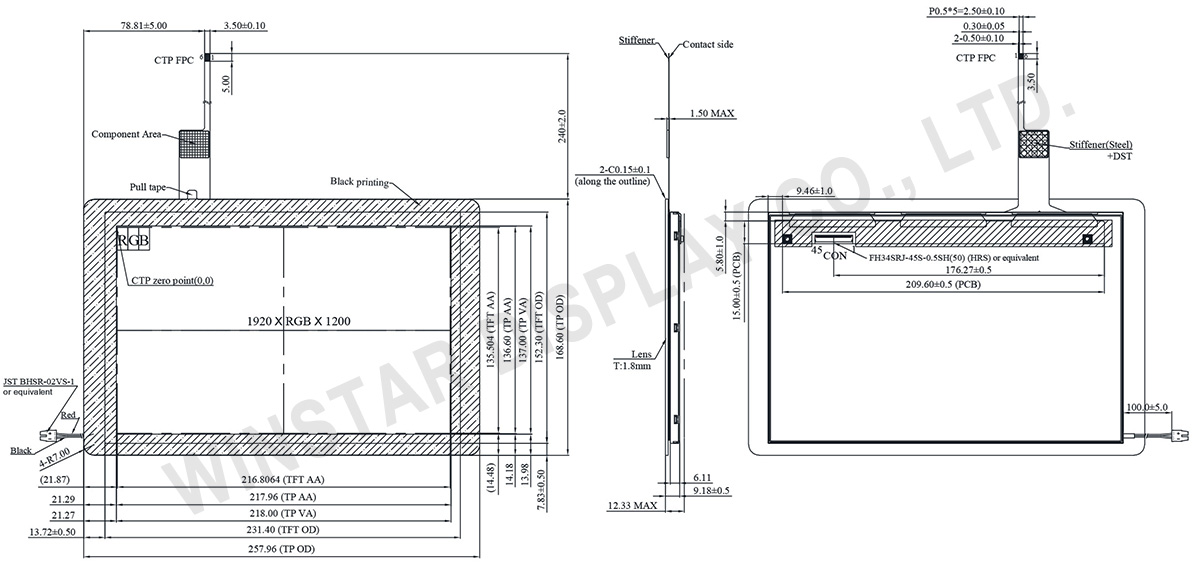

規格圖

10.1 TFT LCD Display with High Resolution, Brilliant Brightness, and PCAP Touch - WF101NSYA4LNG0

產品規格

規格說明

項目 標準尺寸 單位
顯示尺寸(對角線) 10.1
點陣(解析度) 1920(H) x RGB x 1200(V) dots
模組尺寸 257.96 x 168.6 x 12.33 Max mm
有效區域 216.8064(H) x 135.504(V) mm
像素間距 0.11292(H) x 0.11292(V) mm
LCD類型 TFT, 全透
介面 2ch-LVDS
驅動IC FL5893DA
視角 80/80/80/80(IPS)
長寬比 16:10
PCAP IC GT928
PCAP 介面 I2C
PCAP FW 版本 82
PCAP 解析度 1920 * 1200
背光類型 LED,白色
觸控面板類型 投射電容式觸控螢幕 (PCAP)
表面 亮面

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

電氣特性

工作條件

項目 符號 最小值 典型值 最大值 單位
電源電壓 VDDIN 3.0 3.3 3.6 V
VRP 300 mV
電源電流 IDD 300 360 mA
耗電量 PLCD 1 1.2 W
衝擊電流 IRUSH 3.0 A
Supply PCAP VDDT 3.1 3.3 3.5 V
IVDDT 73 110 mA

Pin功能定義

LCM PIN 定義

Pin No. 符號 說明
1-5 NC No connection
6 GND Ground
7 ELV3P EVEN LVDS Positive data signal (+)
8 ELV3N EVEN LVDS Negative data signal (-)
9 GND Ground
10 ELV2P EVEN LVDS Positive data signal (+)
11 ELV2N EVEN LVDS Negative data signal (-)
12 GND Ground
13 ELVCLKP EVEN LVDS Positive CLK signal (+)
14 ELVCLKN EVEN LVDS Negative CLK signal (-)
15 GND Ground
16 ELV1P EVEN LVDS Positive data signal (+)
17 ELV1N EVEN LVDS Negative data signal (-)
18 GND Ground
19 ELV0P EVEN LVDS Positive data signal (+)
20 ELV0N EVEN LVDS Negative data signal (-)
21 GND Ground
22 OLV3P Odd LVDS Positive data signal (+)
23 OLV3N Odd LVDS Negative data signal (-)
24 GND Ground
25 OLV2P Odd LVDS Positive data signal (+)
26 OLV2N Odd LVDS Negative data signal (-)
27 GND Ground
28 OLVCLKP Odd LVDS Positive CLK signal (+)
29 OLVCLKN Odd LVDS Negative CLK signal (-)
30 GND Ground
31 OLV1P Odd LVDS Positive data signal (+)
32 OLV1N Odd LVDS Negative data signal (-)
33 GND Ground
34 OLV0P Odd LVDS Positive data signal (+)
35 OLV0N Odd LVDS Negative data signal (-)
36 GND Ground
37 -39 NC No connection (PIN39 and PIN40 cannot be short-circuited together)
40 NC No connection alone
41-45 VDDIN Power supply VDDIN=3.3V (Typ.)


背光 PIN 定義

Pin No. 符號 說明
1 VLED+ Red, LED_ Anode
2 VLED- Black, LED_ Cathode


PCAP PIN 定義

Pin No. 符號 說明
1 SDA I2C data input and output
2 SCL I2C clock input
3 RST External Reset, Low is active
4 INT External interrupt to the host
5 VDDT Power Supply : +3.3V
6 VSS Ground for analog circuit
