產品敘述

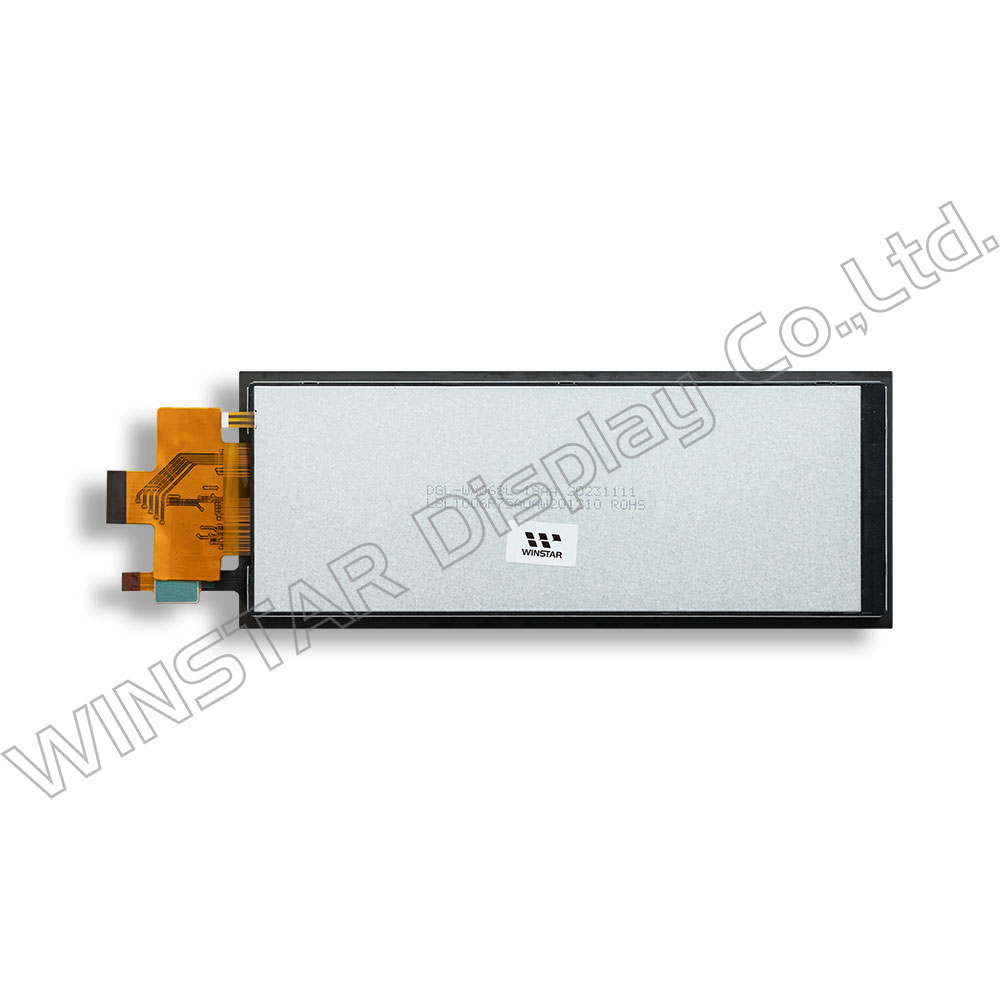

WF0675ATYAB6MNG0是一款6.75吋的長形TFT-LCD顯示模組，採用TFT IPS技術，提供了令人驚嘆的銳度、優越的色彩再現、更好的圖像一致性和高對比度1500:1 (典型值)，具有廣視角(左:85 /右:85 /上:85 /下:85度)，亮度為400 nits (典型值)，解析度為 480×1280 dots。
WF0675ATYAB6MNG0內建FL7703NI-G5-DP驅動IC，支援MIPI介面，具有低功耗、傳輸率高、支援多種數據編碼格式、低噪音和干擾等優點。此款TFT搭載PCAP觸控面板(支援5 指)，觸控面板內建GT911驅動 IC，支援 I2C 介面。工作溫度範圍-20℃~+70℃；儲存溫度範圍為-30℃~+80℃。工作電壓範圍3.0V~3.6V，典型值為3.3V。
此款IPS TFT-LCD 可應用多樣化的產業領域，像是Gaming(博弈、娛樂)、Audio(音響、影音)、水質檢測等等。

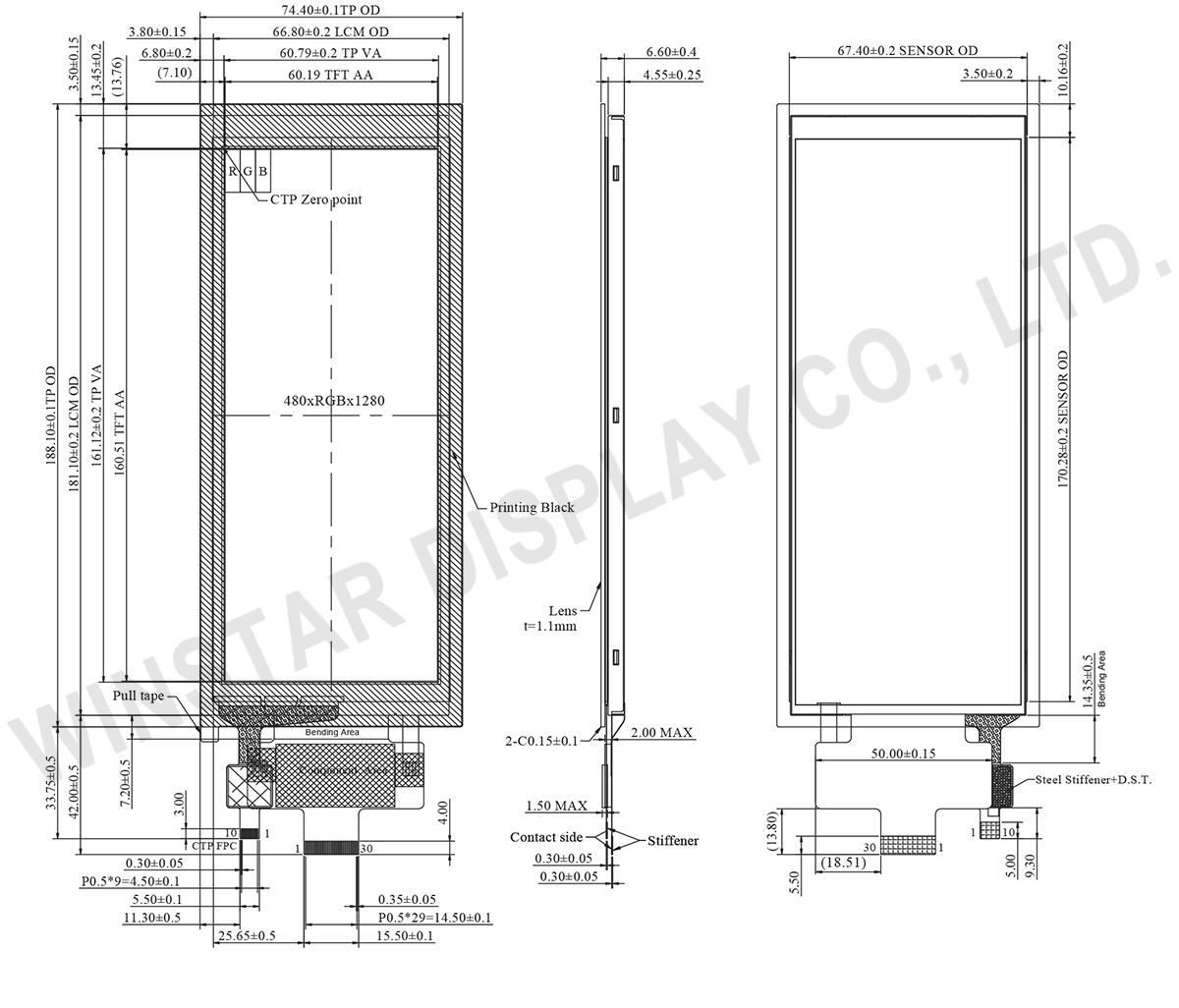

規格圖
Data source ref:WF0675ATYAB6MNG0#
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 6.75 | 吋 |
| 點陣(解析度) | 480 x 3(RGB) x 1280 | dots |
| 模組尺寸 | 74.4 x 1881.1 x 6.6 | mm |
| 有效區域 | 60.19 x 160.512 | mm |
| 像素間距 | 0.1254 x 0.1254 | mm |
| LCD類型 | TFT全透 | |
| 視角 | 85/85/85/85 | |
| 驅動IC | FL7703NI-G5-DP | |
| 介面 | MIPI DSI | |
| PCAP 驅動IC | GT911 | |
| PCAP 介面 | I2C | |
| PCAP FW版本 | 0x70 | |
| PCAP 解析度 | 480*1280 | |
| 背光類型 | LED,白色 | |
| 觸控面板類型 | 投射電容式觸控螢幕 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 邏輯電源電壓 | VCC | 3.0 | 3.3 | 3.6 | V |
| 供應LCM電流 | Icc | － | 80 | 120 | mA |
| CTP供應 | VCTP | 2.8 | 3.3 | 3.6 | mA |
| ICTP | － | 13.0 | 20.0 | mA |
LED驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED電流 | － | － | 120 | － | mA |
| LED電壓 | VLED+ | 15.6 | 18.0 | 20.4 | V |
| LED使用壽命 | － | － | 50,000 | － | Hr |
Pin功能定義
LCM PIN 定義
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | GND | Ground |
| 2 | D3N | High speed interface data differential signal input pins. |
| 3 | D3P | |
| 4 | GND | Ground |
| 5 | D2N | High speed interface data differential signal input pins. |
| 6 | D2P | |
| 7 | GND | Ground |
| 8 | CLKN | High speed interface clock differential signal input pins. OPEN |
| 9 | CLKP | |
| 10 | GND | Ground |
| 11 | D1N | High speed interface data differential signal input pins. |
| 12 | D1P | |
| 13 | GND | Ground |
| 14 | D0N | High speed interface data differential signal input/output pins. |
| 15 | D0P | |
| 16 | GND | Ground |
| 17 | GND | Ground |
| 18 | TE | Serve as a TE (Tearing Effect) output signal Leave the pin open when not in use. |
| 19 | RESET | Reset pin. This signal will reset the device and must be applied to properly initialize the chip. |
| 20 | GND | Ground |
| 21-23 | VCC | Power supply |
| 24 | GND | Ground |
| 25-28 | NC | No connection |
| 29 | VLED- | Power for LED backlight cathode |
| 30 | VLED+ | Power for LED backlight anode |
CTP PIN 定義
| Pin No. | 符號 | 功能 |
|---|---|---|
| 1 | GND | Ground |
| 2 | D3N | High speed interface data differential signal input pins. |
| 3 | D3P | |
| 4 | GND | Ground |
| 5 | D2N | High speed interface data differential signal input pins. |
| 6 | D2P | |
| 7 | GND | Ground |
| 8 | CLKN | High speed interface clock differential signal input pins. OPEN |
| 9 | CLKP | |
| 10 | GND | Ground |
