产品叙述
WF0675ATYAB6MNG0是一款6.75寸的长形TFT-LCD显示模块，采用TFT IPS技术，提供了令人惊叹的锐度、优越的色彩再现、更好的图像一致性和高对比度度1500:1 (典型值)，具有广视角(左:85 /右:85 /上:85 /下:85度)，亮度为400 nits (典型值)，分辨率为 480x1280 像素。
WF0675ATYAB6MNG0内建FL7703NI-G5-DP驱动IC，支持MIPI接口，具有低功耗、传输率高、支持多种数据编码格式、低噪音和干扰等优点。此款TFT搭载PCAP触控面板(支援5 指)，触控面板内建GT911驱动 IC，支持 I2C 接口。工作温度范围-20℃~+70℃；储存温度范围为-30℃~+80℃。工作电压范围3.0V~3.6V，典型值为3.3V。
此款IPS TFT-LCD 可应用多样化的产业领域，像是Gaming(博弈、娱乐)、Audio(音响、影音)、水质检测等等。

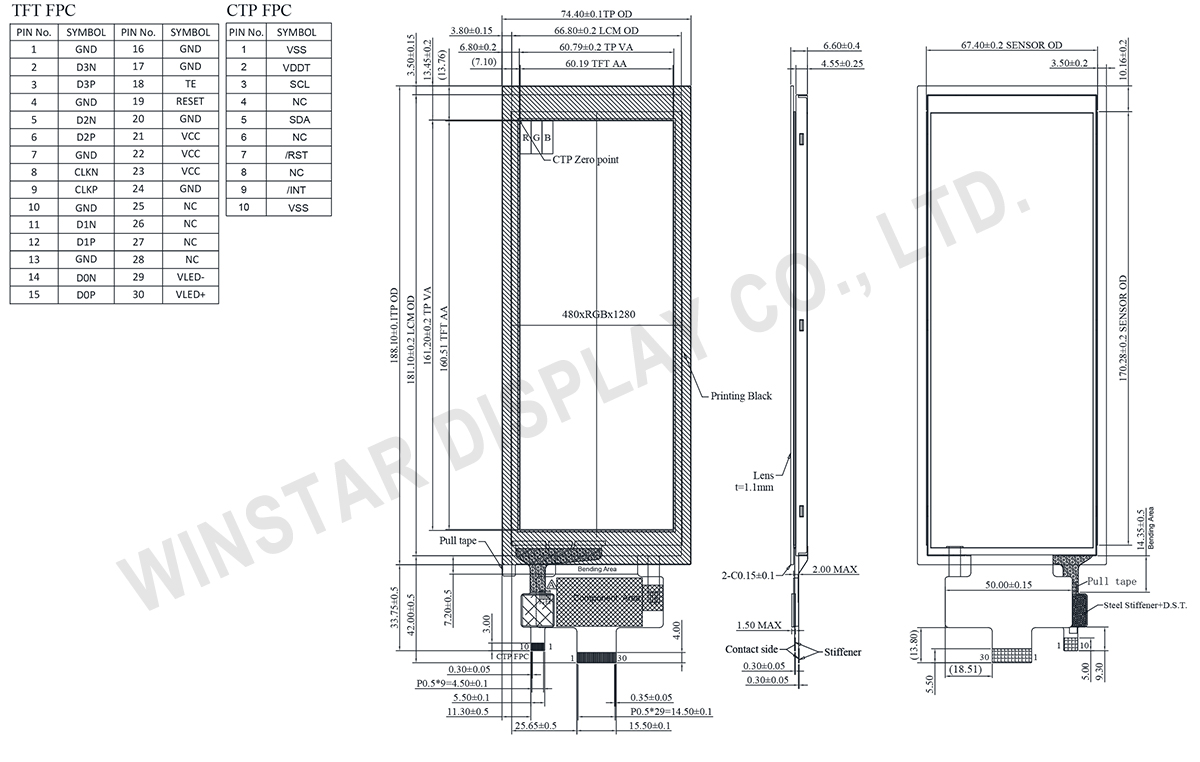

规格图
Data source ref:WF0675ATYAB6MNG0#
产品规格
规格说明
| 项目 | 标准尺寸 | 单位 |
|---|---|---|
| 显示尺寸(对角线) | 6.75 | 寸 |
| 点阵(分辨率) | 480 x 3(RGB) x 1280 | dots |
| 模块尺寸 | 74.4 x 1881.1 x 6.6 | mm |
| 有效区域 | 60.19 x 160.512 | mm |
| 像素间距 | 0.1254 x 0.1254 | mm |
| LCD类型 | TFT全透 | |
| 视角 | 85/85/85/85 | |
| 驱动IC | FL7703NI-G5-DP | |
| 接口 | MIPI DSI | |
| PCAP 驱动IC | GT911 | |
| PCAP 接口 | I2C | |
| PCAP FW版本 | 0x70 | |
| PCAP 分辨率 | 480*1280 | |
| 背光类型 | LED,白色 | |
| 触控面板类型 | 投射电容式触控屏幕 (PCAP) | |
| 表面 | 亮面 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -20 | － | +70 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
电气特性
工作条件
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 逻辑电源电压 | VCC | 3.0 | 3.3 | 3.6 | V |
| 供应LCM电流 | Icc | － | 80 | 120 | mA |
| CTP供应 | VCTP | 2.8 | 3.3 | 3.6 | mA |
| ICTP | － | 13.0 | 20.0 | mA |
LED驱动条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| LED电流 | － | － | 120 | － | mA |
| LED电压 | VLED+ | 15.6 | 18.0 | 20.4 | V |
| LED使用寿命 | － | － | 50,000 | － | Hr |
Pin功能定义
LCM PIN 定义
| Pin No. | 符号 | 说明 |
|---|---|---|
| 1 | GND | Ground |
| 2 | D3N | High speed interface data differential signal input pins. |
| 3 | D3P | |
| 4 | GND | Ground |
| 5 | D2N | High speed interface data differential signal input pins. |
| 6 | D2P | |
| 7 | GND | Ground |
| 8 | CLKN | High speed interface clock differential signal input pins. OPEN |
| 9 | CLKP | |
| 10 | GND | Ground |
| 11 | D1N | High speed interface data differential signal input pins. |
| 12 | D1P | |
| 13 | GND | Ground |
| 14 | D0N | High speed interface data differential signal input/output pins. |
| 15 | D0P | |
| 16 | GND | Ground |
| 17 | GND | Ground |
| 18 | TE | Serve as a TE (Tearing Effect) output signal Leave the pin open when not in use. |
| 19 | RESET | Reset pin. This signal will reset the device and must be applied to properly initialize the chip. |
| 20 | GND | Ground |
| 21-23 | VCC | Power supply |
| 24 | GND | Ground |
| 25-28 | NC | No connection |
| 29 | VLED- | Power for LED backlight cathode |
| 30 | VLED+ | Power for LED backlight anode |
CTP PIN 定义
| Pin No. | 符号 | 功能 |
|---|---|---|
| 1 | GND | Ground |
| 2 | D3N | High speed interface data differential signal input pins. |
| 3 | D3P | |
| 4 | GND | Ground |
| 5 | D2N | High speed interface data differential signal input pins. |
| 6 | D2P | |
| 7 | GND | Ground |
| 8 | CLKN | High speed interface clock differential signal input pins. OPEN |
| 9 | CLKP | |
| 10 | GND | Ground |
