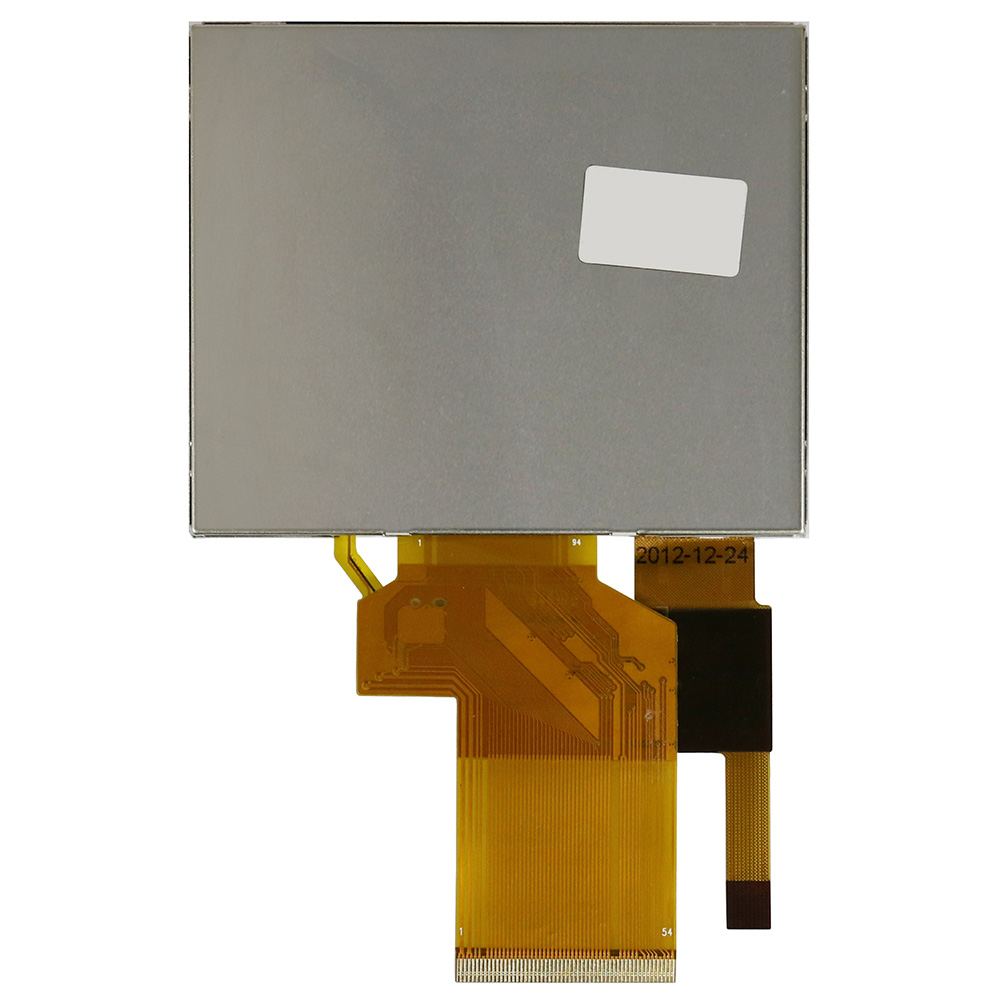

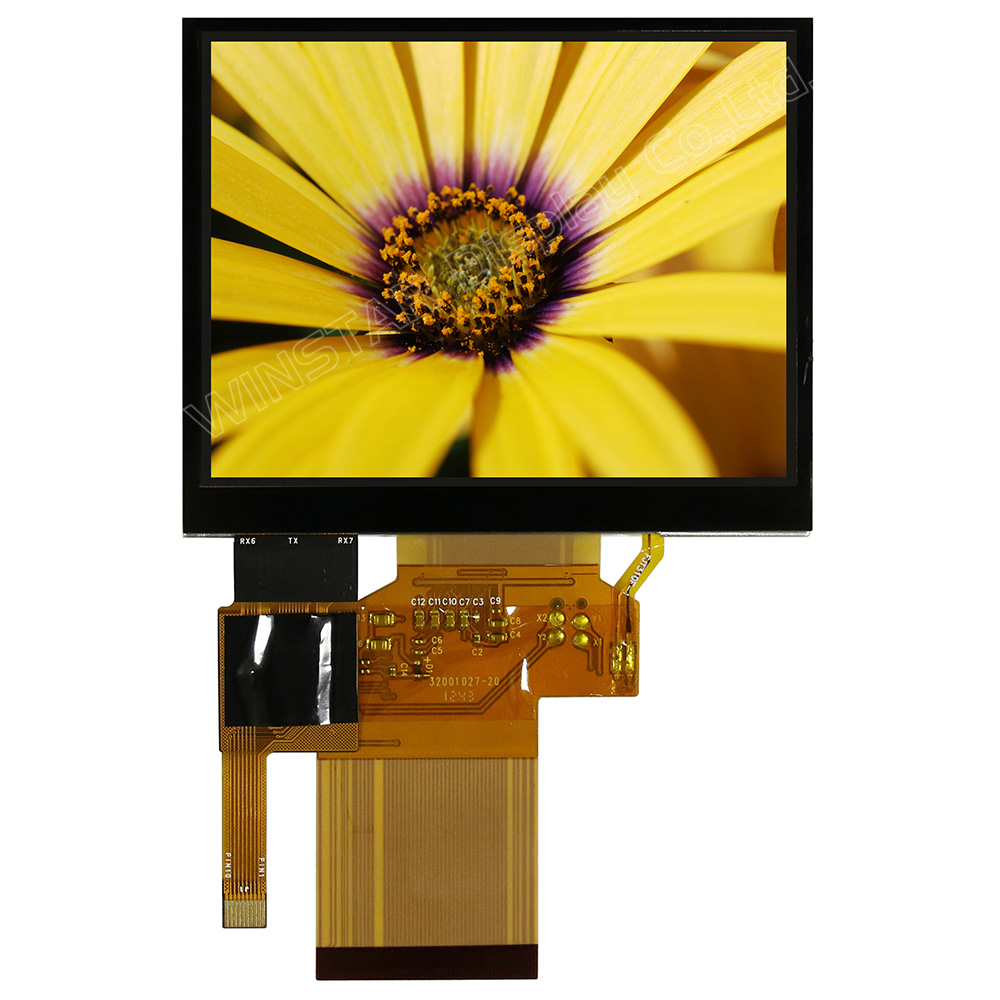

3.5吋320x240電容式觸控TFT-LCD模組
型號 WF35XTWACDNG0
►尺寸: 3.5吋
►解析度: 320 x 240 dots
►視角: IPS
►介面: RGB
►驅動IC: ST7272A
►控制板: 無
►亮度(cd/m²): 400
►鐵框螺絲孔: 無
►觸控面板: 投射電容式觸控螢幕 (PCAP)
►支援指數: 5指
►工作溫度: -30~+85°C (廣溫)
產品敘述
WF35XTWACDNG0 是一款多功能的 3.5 吋 TFT 電容式觸控螢幕模組，專為無縫整合到各種系統中而設計。具有 320 x 240 dots 的解析度和 4:3 長寬比，模組外觀尺寸為 76.84×63.84 mm，有效區域(AA)尺寸為 70.08×52.56 mm。這款 TFT 模組呈現清晰的視覺效果，讓您享受最佳的觀影體驗。
配備投影電容式觸控面板(PCAP)，內建 ILI2130 IC 可支援 5 點觸控，透過 I2C 介面傳輸。此外，這款 3.5 吋 TFT 模組內建的 ST7272A 驅動 IC 支援 24-bit RGB 介面，確保可靠的性能，非常適合各種應用產品。
此模組擁有 400 cd/m² 的亮度（典型值）和 800:1 的對比度（典型值）。工作電壓範圍為 3.0V 至 3.6V（典型值為 3.3V），並且能在 -30℃ 至 +85℃ 的廣溫範圍內運行（儲存溫度範圍為 -30℃ 至 +85℃），使得此 TFT 顯示器適用於各種嚴苛的環境條件。
此外，該模組整合的 IPS 技術提供 80° 的寬廣視角（上下左右），確保從各個角度都能呈現清晰且一致的視覺效果，非常適合需要穩定影像品質的應用。
無論您是設計工業控制系統、安全設備還是手持裝置，WF35XTWACDNG0 都以其鮮豔的顯示效果、廣溫範圍和靈敏的觸控功能脫穎而出。體驗高品質、色彩繽紛的影像，提升您的專案至全新的卓越水平。

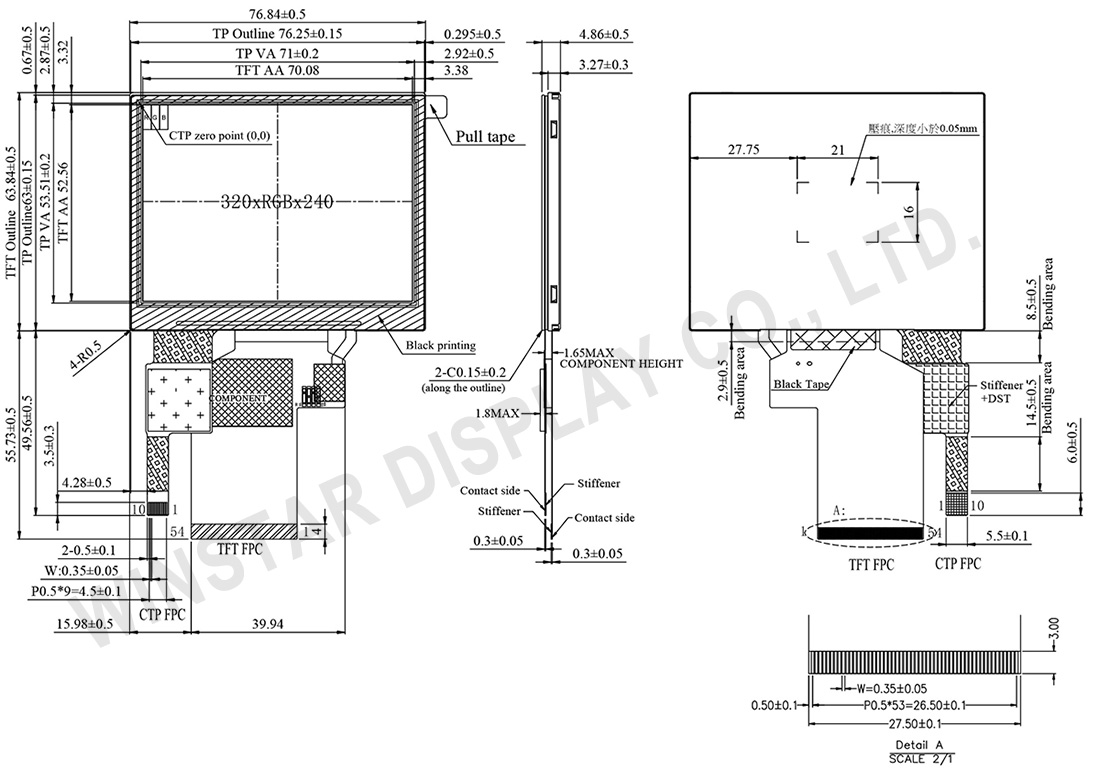

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.5 | 吋 |
| 點陣(解析度) | 320 × RGB × 240 (TFT) | dots |
| 模組尺寸 | 76.84 × 63.84 × 4.86 | mm |
| 有效區域 | 70.08 × 52.56 | mm |
| 點間距 | 0.219× 0.219 | mm |
| LCD 類型 | TFT全透 | |
| 視角 | 80/80/80/80 | |
| TFT 驅動IC | ST7272A | |
| TFT 介面 | 24-bit RGB | |
| 長寬比 | 4:3 | |
| 背光類型 | LED, 平常白 | |
| PCAP IC | ILI2130或相容IC | |
| PCAP 介面 | I2C | |
| PCAP FW 版本 | 0x07.0x00.0x00.0x00.0x00.0x35.0x5A.0x01 | |
| PCAP 解析度 | 16384*16384 | |
| 觸控面板類型 | 投射電容式觸控螢幕 (PCAP) | |
| 表面 | 亮面 (Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | — | +85 | ℃ |
| 儲存溫度 | TST | -30 | — | +85 | ℃ |
電器特性
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LCM供電電壓 | VCC | 3.0 | 3.3 | 3.6 | V |
| LCM供電電流 | ICC | － | 20 | 30 | mA |
| PCAP電源電壓 | VDDT | 3.0 | 3.3 | 3.5 | V |
| ICTP | － | 45 | 68 | mA |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | LED- | Power for LED backlight cathode |
| 2 | LED- | Power for LED backlight cathode |
| 3 | LED+ | Power for LED backlight anode |
| 4 | LED+ | Power for LED backlight anode |
| 5 | NC | No connect |
| 6 | NC | No connect |
| 7 | NC(SPI_IIC_SEL) | No connect |
| 8 | /RESET | Hardware reset |
| 9 | NC(CS) | No connect |
| 10 | NC(SDA) | No connect |
| 11 | NC(SCL) | No connect |
| 12 | B0 | Data bus |
| 13 | B1 | Data bus |
| 14 | B2 | Data bus |
| 15 | B3 | Data bus |
| 16 | B4 | Data bus |
| 17 | B5 | Data bus |
| 18 | B6 | Data bus |
| 19 | B7 | Data bus |
| 20 | G0 | Data bus |
| 21 | G1 | Data bus |
| 22 | G2 | Data bus |
| 23 | G3 | Data bus |
| 24 | G4 | Data bus |
| 25 | G5 | Data bus |
| 26 | G6 | Data bus |
| 27 | G7 | Data bus |
| 28 | R0 | Data bus |
| 29 | R1 | Data bus |
| 30 | R2 | Data bus |
| 31 | R3 | Data bus |
| 32 | R4 | Data bus |
| 33 | R5 | Data bus |
| 34 | R6 | Data bus |
| 35 | R7 | Data bus |
| 36 | HSYNC | Horizontal sync signal, default is negative polarity. |
| 37 | VSYNC | Vertical sync signal, default is negative polarity. |
| 38 | DCLK | Dot-clock signal and oscillator source |
| 39 | NC(HDIR) | No connect |
| 40 | NC(VDIR) | No connect |
| 41 | VCC | Power Supply |
| 42 | VCC | Power Supply |
| 43 | NC | No connect |
| 44 | NC | No connect |
| 45 | NC(PARA_SERI) | No connect |
| 46 | NC(BIST_EN) | No connect |
| 47 | NC(ENPROG) | No connect |
| 48 | NC | No connect |
| 49 | NC | No connect |
| 50 | NC | No connect |
| 51 | NC(DISP) | No connect |
| 52 | DE | Data input enable. Display access is enabled when DE is “H”. |
| 53 | GND | Ground |
| 54 | GND | Ground |
2. CTP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | System ground pin of the IC. Connect to system ground. |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | System ground pin of the IC. Connect to system ground. |
