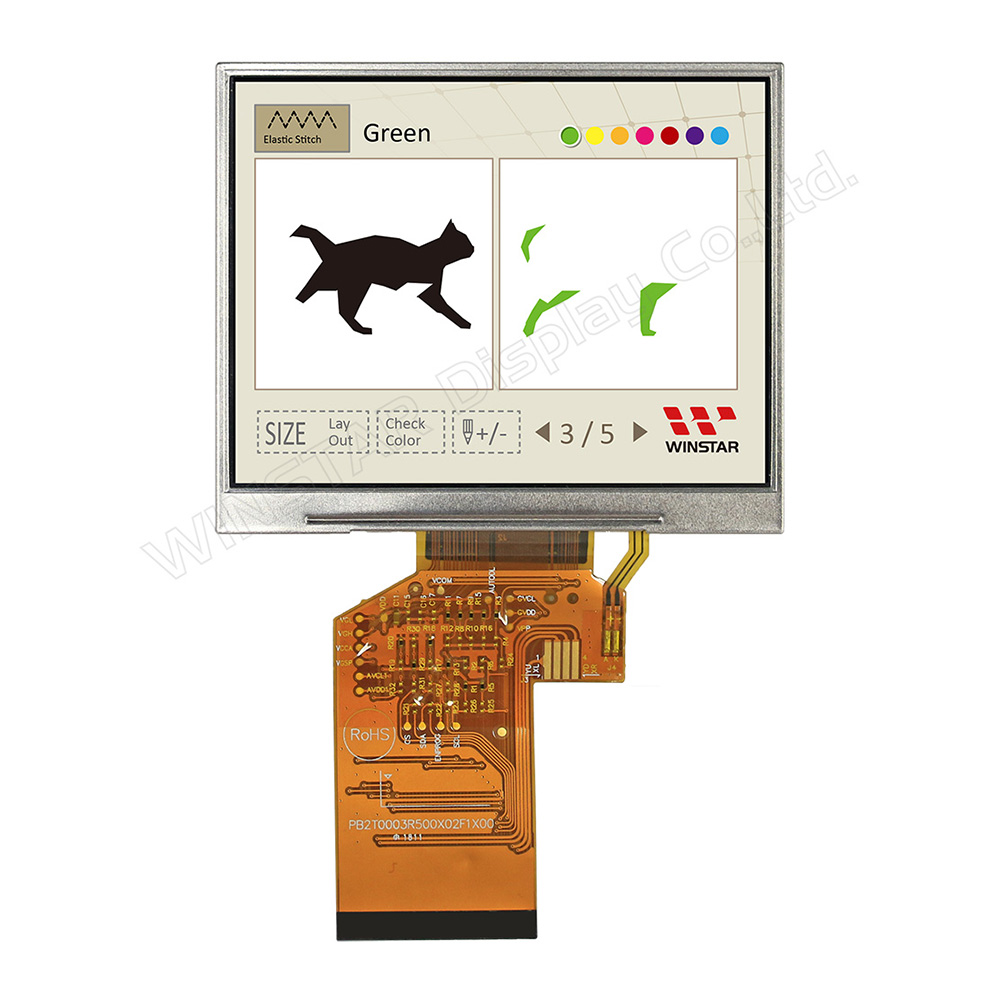

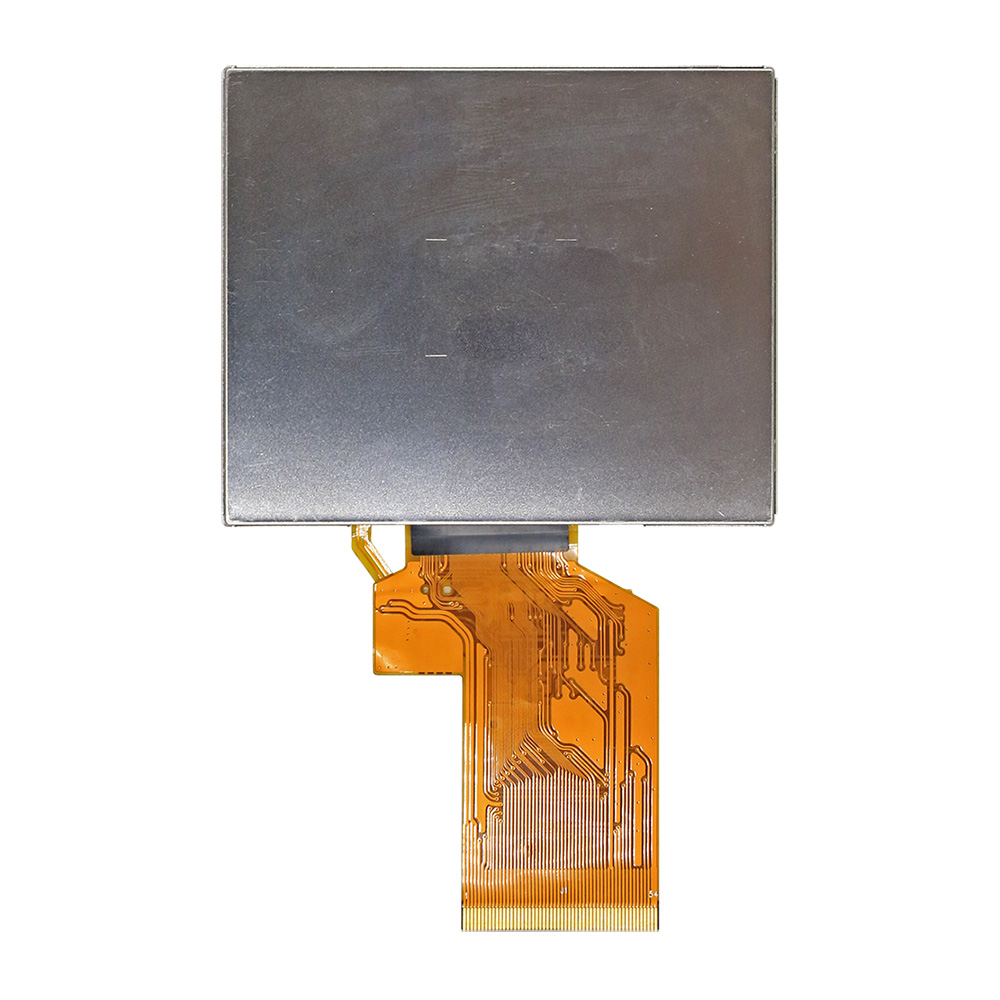

3.5吋 IPS 高亮TFT-LCD顯示器

型號 WF35XSWACDNN0

►尺寸: 3.5吋
►解析度: 320 x 240 dots
►視角: 廣視角 (IPS)
►介面: RGB
►驅動IC : ST7272A
►控制板: 無
►亮度(cd/m2): 1000
►鐵框螺絲孔: 無
►觸控面板: 無

產品敘述

WF35XSWACDNN0是一款3.5吋具有高亮度IPS面板的TFT LCD液晶顯示器模組,解析度320x240全彩屏螢幕。此款IPS模組內建ST7272A驅動IC,支援24 bit RGB介面。WF35XSWACDNN0是具有超高亮度的TFT顯示器,模組亮度典型值為1000 nits。WF35X同時提供電阻式觸控面板 (RTP) 與電容式觸控面板 (PCAP) 供客戶選配。此款TFT-LCD因為採用IPS (In-plane Switching) 面板技術,視角範圍為左: 80 / 右:80 / 上:80 / 下:80 度,IPS面板視角廣度最大,色彩鮮明、具有飽和自然的優質畫面,螢幕長寬比4:3,對比度800 (典型值),亮面玻璃,模組的工作溫度是-30℃ 至 +85℃,儲存溫度為 -40℃ 至 +85℃。

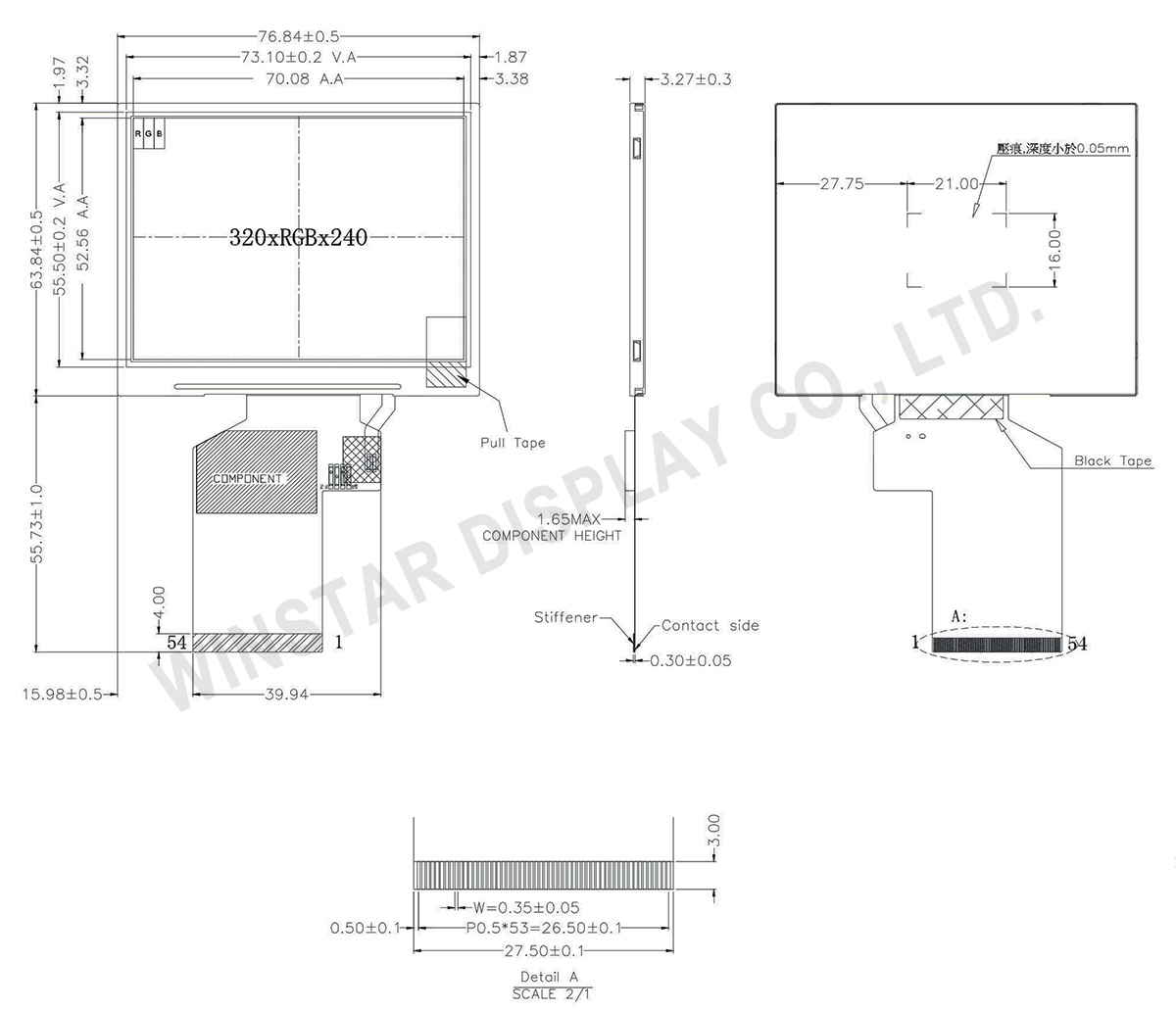

規格圖

3.5" IPS High Brightness TFT Display - WF35XSWACDNN0

產品規格

Pin功能定義

LCM PIN 定義

Pin 符號 功能
1 LED- Power for LED backlight cathode
2 LED- Power for LED backlight cathode
3 LED+ Power for LED backlight anode
4 LED+ Power for LED backlight anode
5 NC(YU) No connect
6 NC(XL) No connect
7 NC(SPI_IIC_SEL) No connect
8 /RESET Hardware reset
9 NC(CS) No connect
10 NC(SDA) No connect
11 NC(SCL) No connect
12 B0 Data bus
13 B1 Data bus
14 B2 Data bus
15 B3 Data bus
16 B4 Data bus
17 B5 Data bus
18 B6 Data bus
19 B7 Data bus
20 G0 Data bus
21 G1 Data bus
22 G2 Data bus
23 G3 Data bus
24 G4 Data bus
25 G5 Data bus
26 G6 Data bus
27 G7 Data bus
28 R0 Data bus
29 R1 Data bus
30 R2 Data bus
31 R3 Data bus
32 R4 Data bus
33 R5 Data bus
34 R6 Data bus
35 R7 Data bus
36 HSYNC Horizontal sync signal, default is negative polarity.
37 VSYNC Vertical sync signal, default is negative polarity.
38 DCLK Dot-clock signal and oscillator source
39 NC(HDIR) No connect
40 NC(VDIR) No connect
41 VCC Power Supply
42 VCC Power Supply
43 NC(YD) No connect
44 NC(XR) No connect
45 NC(PARA_SERI) No connect
46 NC(BIST_EN) No connect
47 NC(ENPROG) No connect
48 NC No connect
49 NC No connect
50 NC No connect
51 NC(DISP) No connect
52 DE Data input enable. Display access is enabled when DE is “H”.
53 GND Ground
54 GND Ground

規格說明

項目 規格 單位
尺寸 (對角線) 3.5
解析度 320 × RGB × 240(TFT) dots
模組尺寸 76.84(W) × 63.84(H) × 3.27(D) mm
有效區域 70.08 × 52.56 mm
點間距 0.073 × 0.219 mm
LCD類型 TFT, 平常黑, 透射式
視角 廣視角
驅動IC ST7272A 或相容IC
介面 24-bit RGB
長寬比 4:3
背光類型 LED, 平常白
觸控面板 無觸控面板
表面 亮面

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -30 +85
儲存溫度 TST -40 +85

電氣特性

操作條件

項目 符號 最小值 典型值 最大值 單位
LCM電源電壓 VCC 3.0 3.3 3.6 V
LCM電源電流 ICC 20 30 mA
