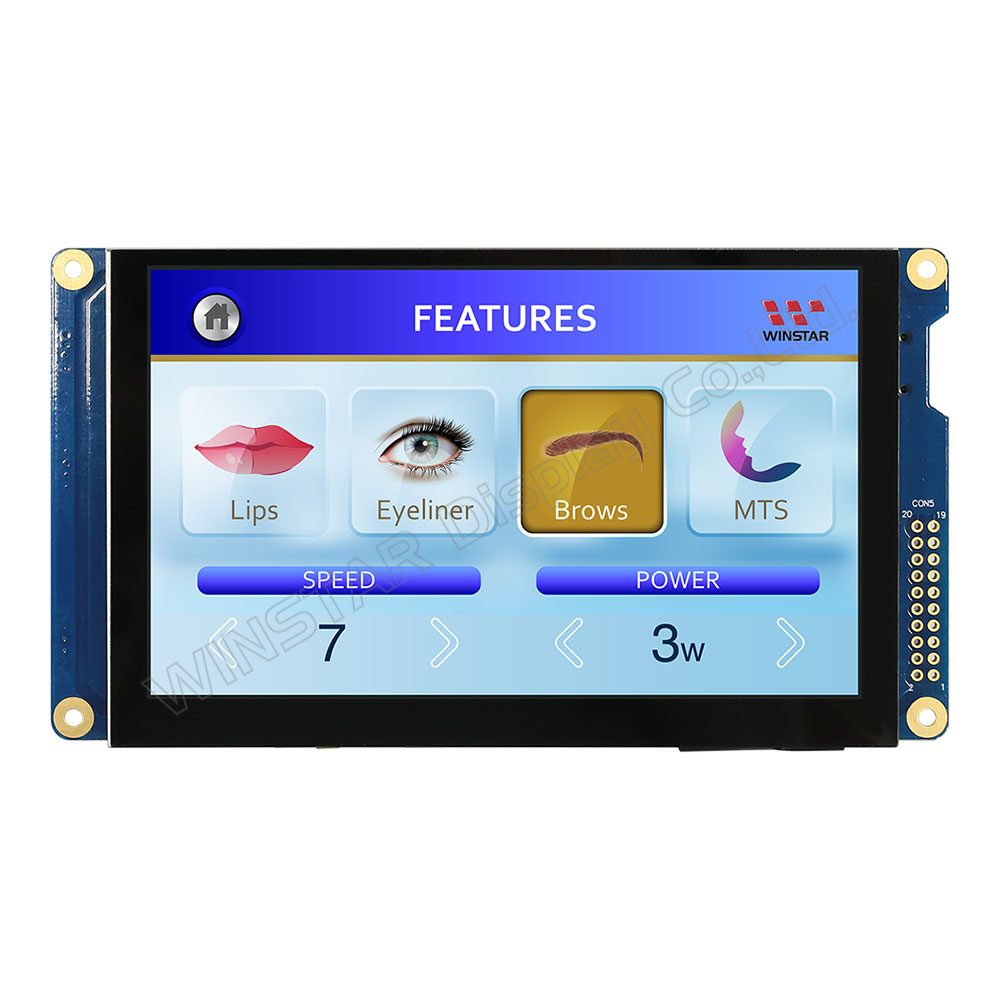

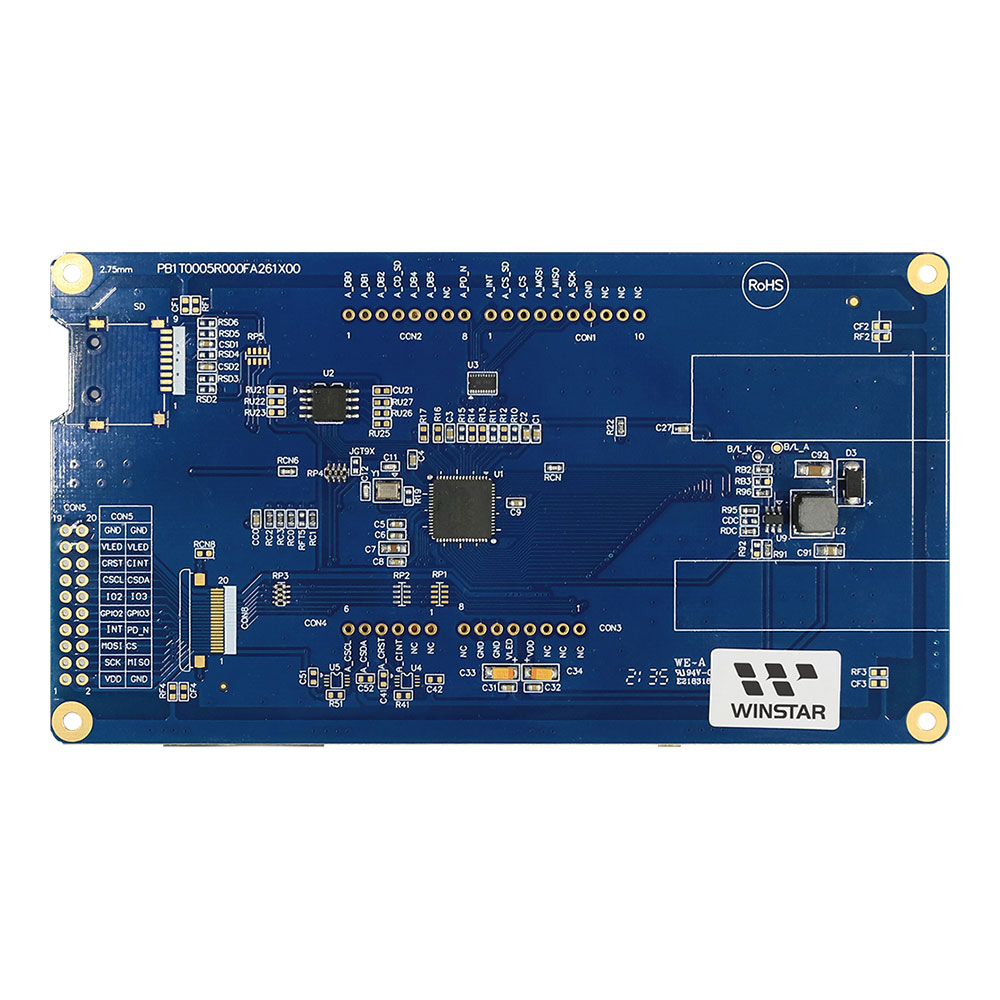

WF50FSYBGDSGA是一款5吋高亮廣視角IPS TFT-LCD搭載投射電容式觸控面板 (PCAP)顯示器模組,解析度為800x480像素。此模組內建 BT815Q 控制板,支援SPI和QSPI介面。QSPI的傳輸速度是SPI的四倍,因此QSPI顯得更為流暢。加上,BT815/6控制器IC 搭配 嵌入式視訊引擎(EVE) 技術簡化了系統結構,EVE技術是一種革命性的概念,它利用物件導向的方法來建立便利的人機介面(HMI)。 該新技術支援顯示,音訊和觸摸,使工程師能夠快速高效地設計HMI並提供強大的解決方案,高解析度顯示器,降低材料成本。
WF50FSYBGDSGA採用IPS面板技術具有廣視角左:80 / 右:80 / 上:80 / 下:80度 (典型值);高對比度800:1 (典型值),亮度750 nits (典型值),模組採用亮面玻璃,螢幕長寬比為5:3。此款搭載的電容式觸控面板內建ILI2130 IC,支援I2C介面,支援多點觸控功能。模組WF50F SPI系列支援RTP電阻式觸控面板選項,詳情可參考WF50FSYBGDST0的商品內容頁。
WF50FSYBGDSGA模組電源電壓典型值為 3.3V,有內建快閃記憶體(FLASH 32MB)沒有MicroSD 記憶卡插槽。如您需要設定5V的電源電壓以支援Arduino 面版詳情可聯絡我們。WF50F模組工作溫度為-20℃至70℃,儲存溫度為-30℃ 至80℃。

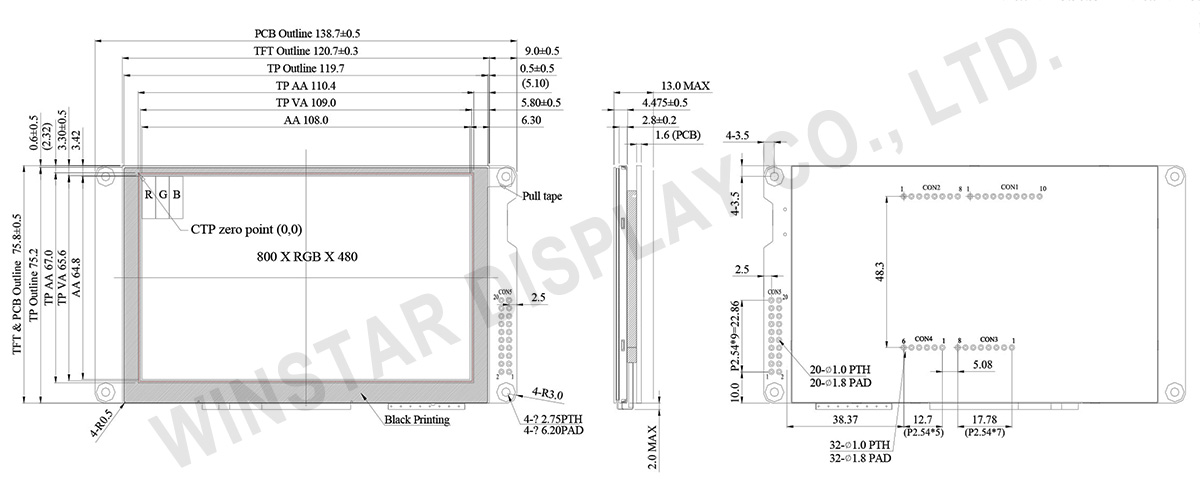

項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 5 | 吋 |
解析度 | 800 × 3(RGB) × 480 | dots |
模組尺寸 | 138.7 (W) × 75.8 (H) × 13.0(D)(MAX) | mm |
有效區域 | 108(W) × 64.8 (H) | mm |
點間距 | 0.135(W) × 0.135(H) | mm |
LCD類型 | 全透 | |
視角 | 80/80/80/80 | |
長寬比 | 5:3 | |
背光類型 | LED, 白色 | |
TFT 控制 IC | BT816Q | |
TFT 介面 | SPI/QSPI | |
PCAP FW 版本 | 0x07.0x00.0x00.0x00.0xA1.0x25.0x50.0x00 | |
PCAP IC | ILI2130 或相容IC | |
PCAP 介面 | I2C | |
PCAP 解析度 | 16384*16384 | |
觸控面板類型 | 電容式觸控面板 | |
表面 | 亮面 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
VDD電壓 | VDD | - | 3.1 | 3.3 | 3.5 | V |
VDD電流 | IDD | VDD=3.3V | - | 147 | 220 | mA |
VLED電壓 | VLED | - | 4.5 | 5 | 5.5 | V |
VLED電流 | ILED | VLED=+5V | - | 334 | 500 | mA |
Pin | 符號 | I/O | 功能說明 |
---|---|---|---|
1 | VDD | P | 3.3V power supply input |
2 | GND | P | Ground |
3 | SCK | I | SPI clock input |
4 | MISO | O | SPI Single mode: SPI MISO output SPI Dual/Quad mode: SPI data line 1 |
5 | MOSI | I | SPI Single mode: SPI MOSI input SPI Dual/Quad mode: SPI data line 0 |
6 | CS | I | SPI slave select input |
7 | INT | OD/O | Interrupt to host, open drain output(default) or push-pull output, active low |
8 | PD_N | I | Chip power down mode control input, active low. Connect to MCU GPIO for power management or hardware reset function |
9 | GPIO2 | I/O | General purpose IO 2 |
10 | GPIO3 | I/O | General purpose IO 3 |
11 | IO2 | I/O | SPI Single/Dual mode: General purpose IO 0 SPI Quad mode: SPI data line 2 |
12 | IO3 | I/O | SPI Single/Dual mode: General purpose IO 1 SPI Quad mode: SPI data line 3 |
13 | CSCL | I | Connect to I2C SCL pin of the CTP(ILI2130) |
14 | CSDA | I/O | Connect to I2C SDA pin of the CTP(ILI2130) |
15 | CRST | I | Connect to reset pin of the CTP(ILI2130) |
16 | CINT | O | Connect to interrupt pin of the CTP(ILI2130) |
17 | VLED | P | 5V power supply input |
18 | VLED | P | 5V power supply input |
19 | GND | P | Ground |
20 | GND | P | Ground |
