產品敘述

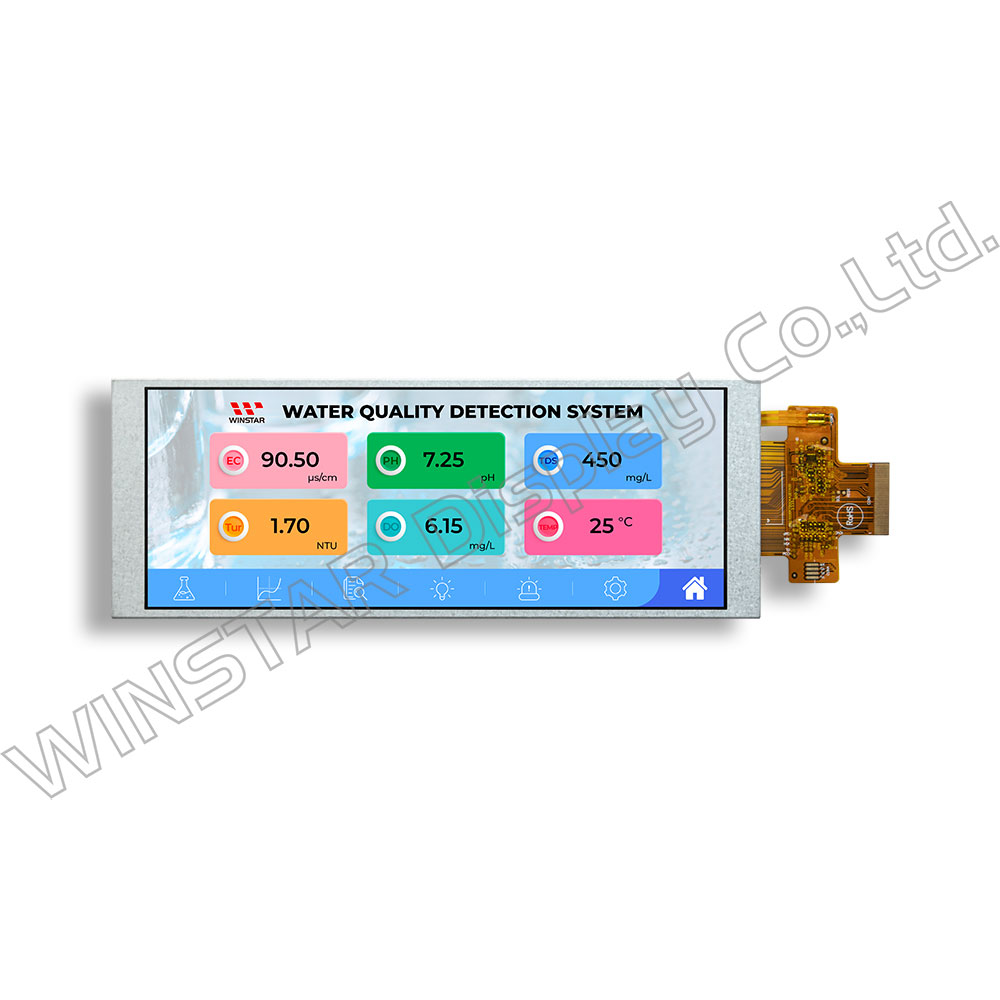

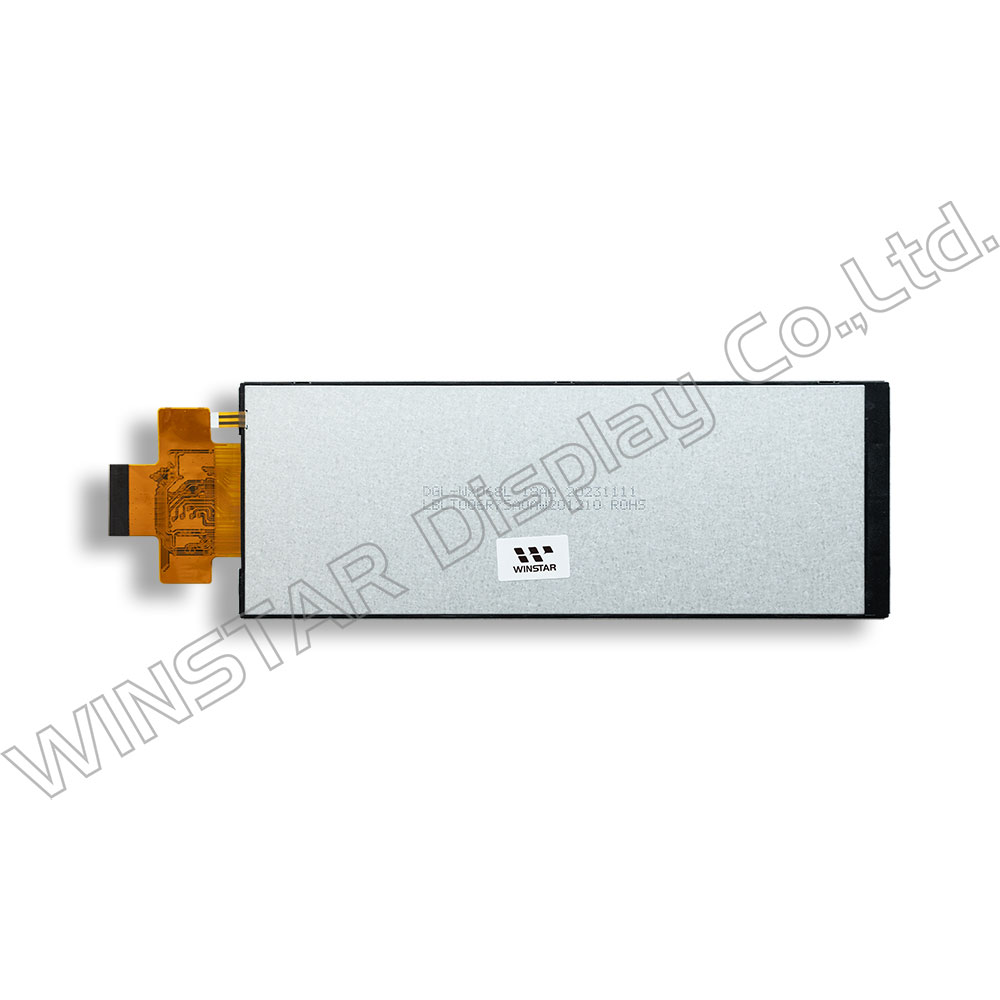

WF0675ATYAB6LNN0是一款6.75吋的長形TFT-LCD顯示模組，內建NV3051F-L 驅動IC模組並支援LVDS介面。模組大小為66.8 x 181.1mm，有效區域為60.19 x 160.512 mm。
WF0675ATYAB6LNN0採用TFT IPS技術，提供了令人驚嘆的銳度、優越的色彩再現、更好的圖像一致性和高對比度1500:1 (典型值)，具有廣視角(左:85 /右:85 /上:85 /下:85度)，亮度為500 nits (典型值)，解析度為 480×1280 dots。
此款IPS TFT可應用多樣化的產業領域，像是Gaming(博弈、娛樂)、Audio(音響、影音)、水質檢測等等。工作溫度範圍-20℃~+70℃；儲存溫度範圍為-30℃~+80℃。工作電壓範圍3.0V~3.6V，典型值3.3V。

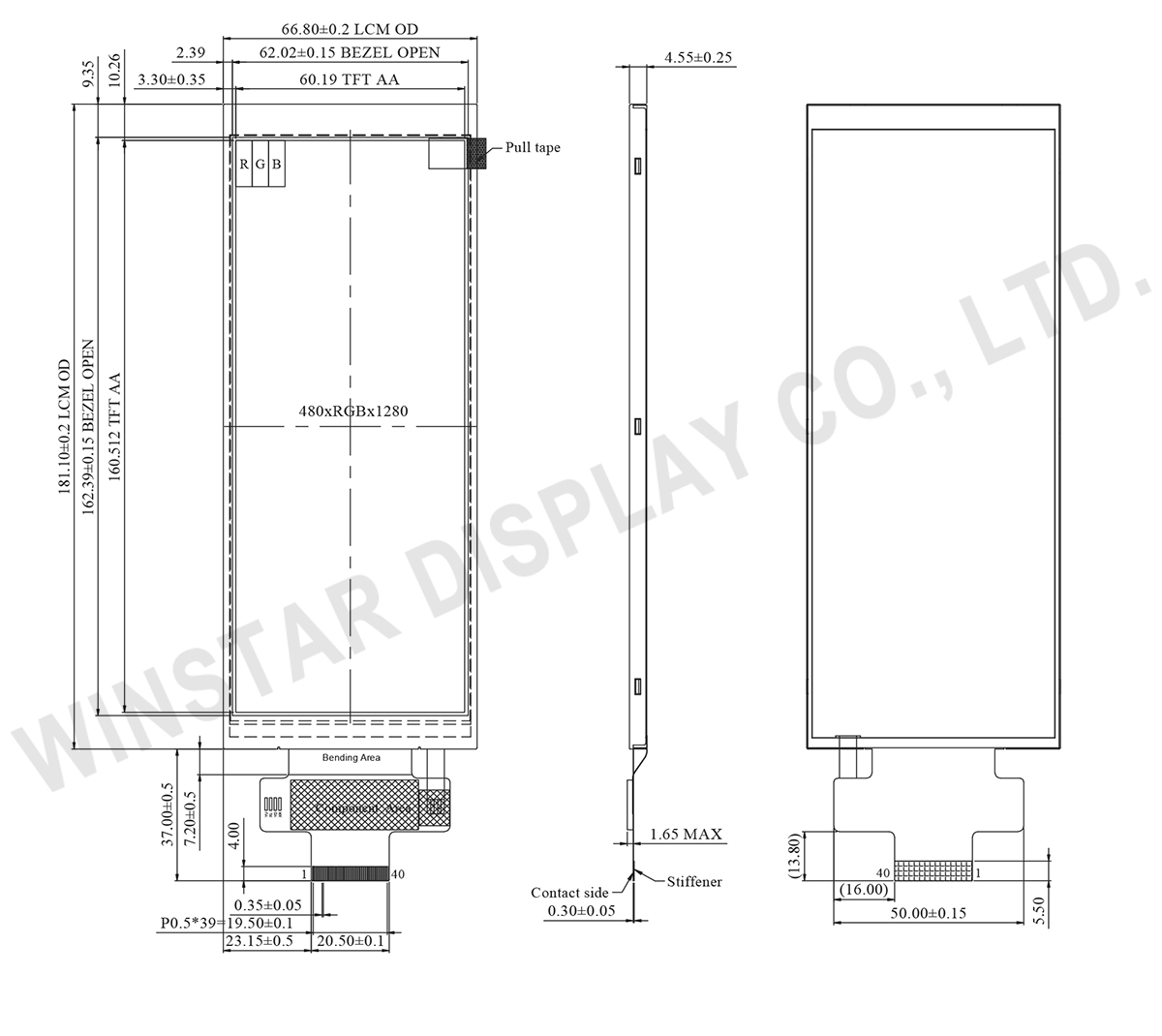

規格圖
Data source ref:WF0675ATYAB6LNN0#
產品規格
Pin功能定義
LCM PIN 定義
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | NC | No connection |
| 2 -3 | VCC | Power supply |
| 4 | NC | No connection |
| 5 | RESET | Global Reset Signal. Active Low. |
| 6 | STBYB | Standby mode, normally pull high STBYB=”1”, normal operation STBYB=”0”,timming control, source driver will turn off, all output are high-Z |
| 7 | GND | Ground |
| 8 | RXIN0- | LVDS data Input |
| 9 | RXIN0+ | LVDS data Input |
| 10 | GND | Ground |
| 11 | RXIN1- | LVDS data Input |
| 12 | RXIN1+ | LVDS data Input |
| 13 | GND | Ground |
| 14 | RXIN2- | LVDS data Input |
| 15 | RXIN2+ | LVDS data Input |
| 16 | GND | Ground |
| 17 | RXCLKIN- | LVDS clock Input. |
| 18 | RXCLKIN+ | LVDS clock Input. |
| 19 | GND | Ground |
| 20 | RXIN3- | LVDS data Input |
| 21 | RXIN3+ | LVDS data Input |
| 22 | GND | Ground |
| 23 | NC(YU) | No connection |
| 24 | NC(XL) | No connection |
| 25 | GND | Ground |
| 26 | NC(YD) | No connection |
| 27 | NC(XR) | No connection |
| 28-29 | NC | No connection |
| 30 | GND | Ground |
| 31 | VLED- | Power for LED backlight cathode |
| 32 | VLED- | Power for LED backlight cathode |
| 33-38 | NC | No connection |
| 39 | VLED+ | Power for LED backlight anode |
| 40 | VLED+ | Power for LED backlight anode |
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 6.75 |
吋 |
| 點陣(解析度) | 480 x 3(RGB) x 1280 |
dots |
| 模組尺寸 | 66.8 x 181.1 x 4.55 | mm |
| 有效區域 | 60.19 x 160.512 | mm |
| 像素間距 | 0.1254 x 0.1254 | mm |
| LCD類型 | TFT全透 | |
| 視角 | 85/85/85/85 | |
| 驅動IC | NV3051F-L | |
| 介面 | LVDS | |
| 背光類型 | LED,白色 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | Glare | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 邏輯電源電壓 | VCC | 3.3 | 3.3 | 3.6 | V |
| 供應LCM電流 | Icc | － | 50 | 75 | mA |
LED驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED current | － | － | 120 | － | mA |
| LED voltage | VLED+ | 15.6 | 18.0 | 20.4 | V |
| LED使用壽命 | － | － | 50,000 | － | Hr |
