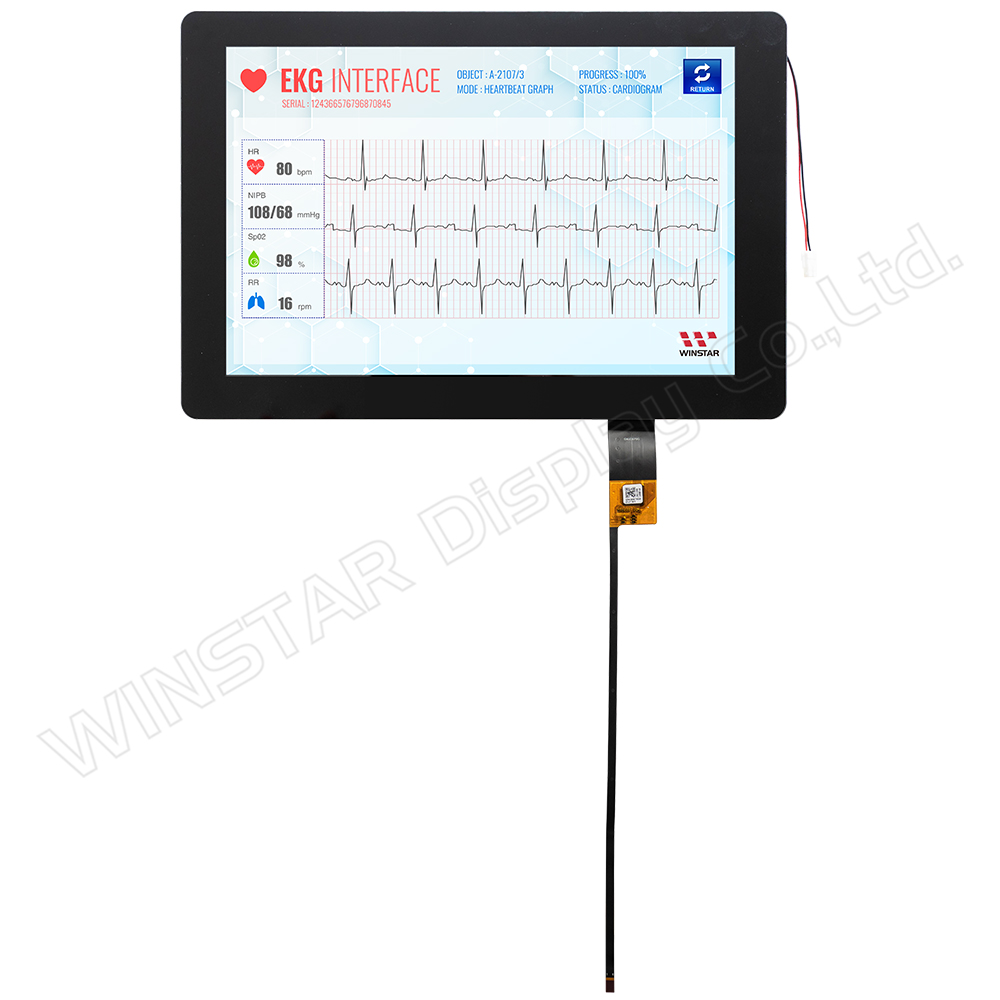

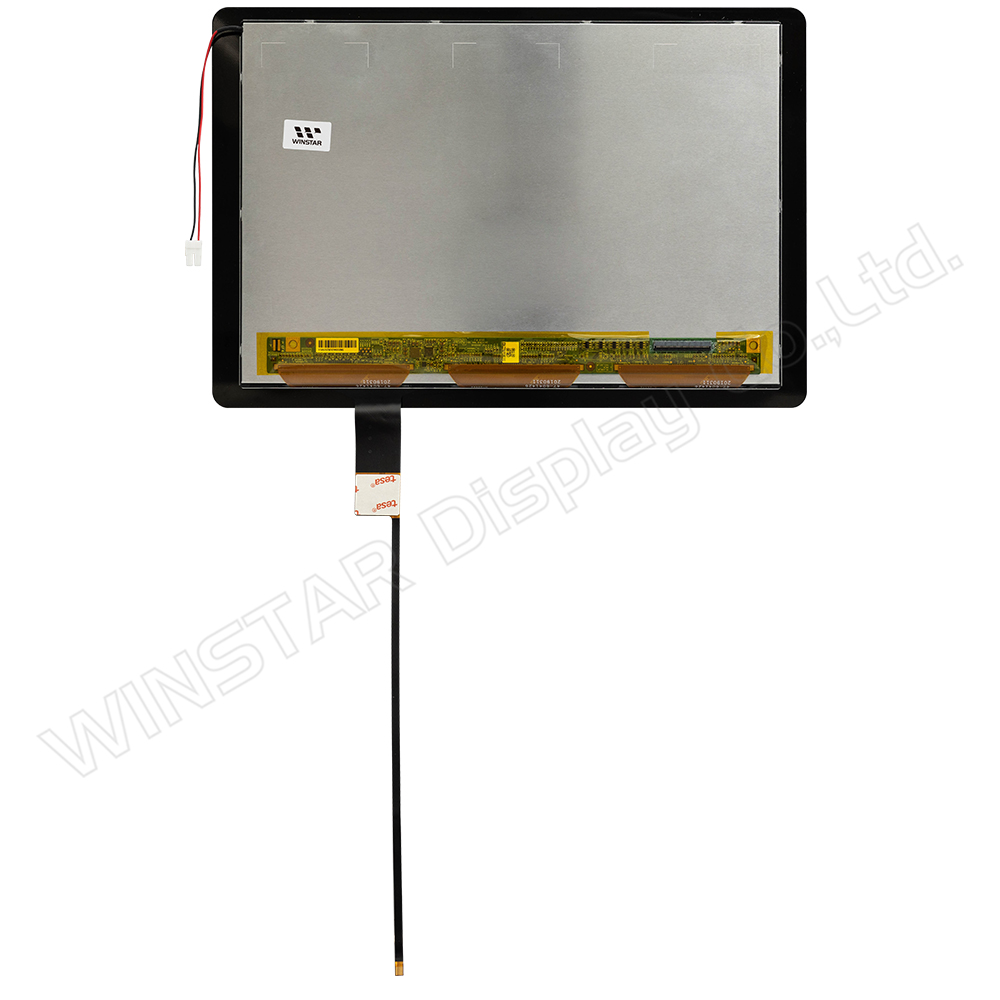

10.1吋 HD 電容觸控 TFT LCD 顯示器

型號 WF101NTYA4LNG0

►尺寸: 10.1吋
►解析度: 1920x1200 像素
►視角: IPS
►介面: LVDS
►驅動IC：AMC8601
►控制板: 無
►亮度(cd/m²): 400
►鐵框螺絲孔: 無
►觸控面板: 投射電容式觸控面板(PCAP)
►觸控點數: 10點

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

WF101NTYA4LNG0 是一款WUXGA 10.1寸 HD TFT 顯示器模組，搭載投射電容式觸控面板(PCAP)，支援10指觸控。此HD TFT LCD模組內建AMC8601驅動IC，支援 2ch-LVDS介面。WF101NTYA4LNG0模組採用IPS面板技術具寬視角特點，左:80度 /右:80度 /上:80度 /下:80度(典型值)，具有高解析度1920×1200像素，對比度(典型值) 900:1，亮度(典型值)為400 nits，可確保各種應用顯示的影像清晰度和細節。 WF101NTYA4LNG0的投射式電容觸控螢幕內建GT928 IC，支援I2C介面。此款顯示器模組的供電電壓為3.0V至3.6V (典型值3.3V)。其工作溫度範圍為-20℃~+70℃，儲存溫度範圍為-30~+80℃。

10.1寸HD高分辨率显示屏可滿足導航、遊戲、工業控制、醫療應用和物聯網設備的需求，展現其在不同領域的適應性：

汽車導航系統：非常適合為駕駛員提供清晰詳細的地圖，以實現最佳路線引導。
便攜式遊戲機：專為沉浸式遊戲體驗而設計，具有生動的視覺效果和詳細的圖形。
工業控制面板：在工業環境中用作監控和管理機械、流程和系統的控制面板。
醫療設備：適用於醫療應用，為醫療保健專業人員提供清晰的視覺效果以進行診斷和監測。
物聯網 - 物聯網設備：整合到物聯網設備中，以增強與連接設備和應用程式互動的使用者介面。

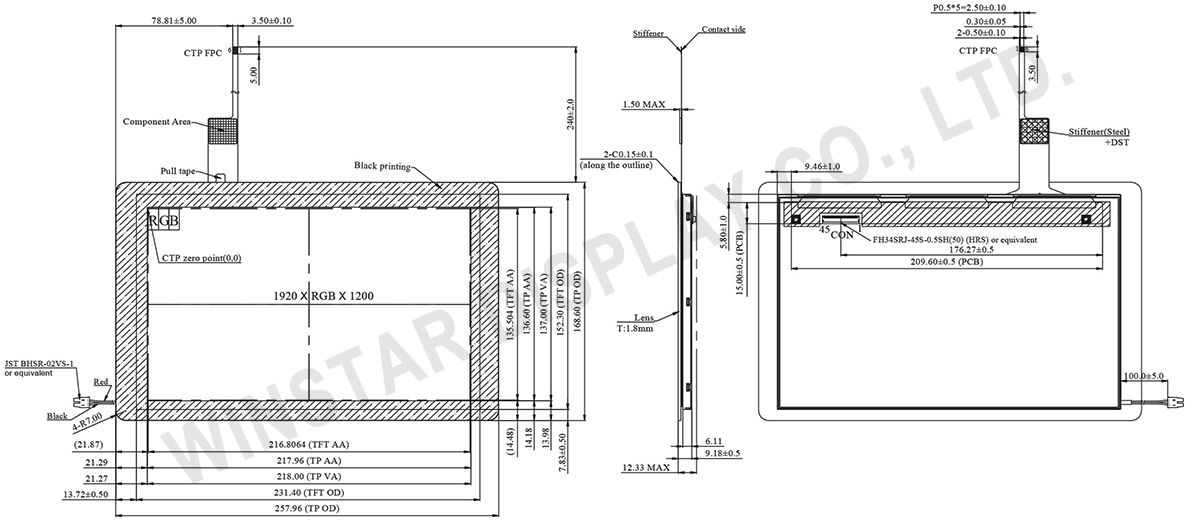

規格圖

HD TFT LCD, High Resolution TFT LCD 10.1 inch (PCAP) - WF101NTYA4LNG0

產品規格

規格說明

項目	規格內容	單位
顯示尺寸(對角線)	10.1	吋
點陣(解析度)	1920(H) X RGB X 1200(V)	dots
模組尺寸	257.96 x 168.6 x 12.33 Max	mm
有效區域(AA)	216.8064(H) x 135.504(V)	mm
點(像素)間距	0.11292(H) x 0.11292(V)	mm
LCD類型	TFT 全透
介面	2ch-LVDS
驅動IC	AMC8601 或相容IC
視角	80/80/80/80
長寬比	16:10
PCAP IC	GT928 或相容IC
PCAP介面	12C
PCAP FW 版本	82
PCAP 解析度	1920 * 1200
背光類型	LED, 白光
觸控面板類型	PCAP電容式觸控面板
表面	亮面 (Glare)

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃

電氣特性

典型工作條件 (At Ta = 25 °C)

參數		符號	標準值			單位
參數		符號	最小值	典型值	最大值	單位
電源電壓		VDD	3.0	3.3	3.6	V
電源電壓		VRP			300	mV
電源電流		IDD	-	300	360	mA
耗電量		PLCD	-	1	1.2	W
衝擊電流		IRUSH	-	-	3.0	A
CMOS 介面	輸入電壓	VIH	2.7		3.3	V
	輸入電壓	VIL	0		0.5	V
	輸出電壓	VOH	2.7		3.3	V
	輸出電壓	VOL	0		0.5	V
CTP供電		VDDT	3.1	3.3	3.5	V
CTP供電		IVDDT	－	73	110	mA

2. 背光驅動條件

參數	符號	最小值	典型值	最大值	單位
白色 LED 背光供電電壓	VL	26.0	29.0	33.0	V
LED 背光電流	IL	-	280	-	mA
LED使用壽命	-	50,000	-	-	Hr

Pin功能定義

TFT液晶模組

Pin No.	符號	功能說明
1-5	NC	No connection
6	GND	Ground
7	ELV3P	EVEN LVDS Positive data signal (+)
8	ELV3N	EVEN LVDS Negative data signal (-)
9	GND	Ground
10	ELV2P	EVEN LVDS Positive data signal (+)
11	ELV2N	EVEN LVDS Negative data signal (-)
12	GND	Ground
13	ELVCLKP	EVEN LVDS Positive CLK signal (+)
14	ELVCLKN	EVEN LVDS Negative CLK signal (-)
15	GND	Ground
16	ELV1P	EVEN LVDS Positive data signal (+)
17	ELV1N	EVEN LVDS Negative data signal (-)
18	GND	Ground
19	ELV0P	EVEN LVDS Positive data signal (+)
20	ELV0N	EVEN LVDS Negative data signal (-)
21	GND	Ground
22	OLV3P	Odd LVDS Positive data signal (+)
23	OLV3N	Odd LVDS Negative data signal (-)
24	GND	Ground
25	OLV2P	Odd LVDS Positive data signal (+)
26	OLV2N	Odd LVDS Negative data signal (-)
27	GND	Ground
28	OLVCLKP	Odd LVDS Positive CLK signal (+)
29	OLVCLKN	Odd LVDS Negative CLK signal (-)
30	GND	Ground
31	OLV1P	Odd LVDS Positive data signal (+)
32	OLV1N	Odd LVDS Negative data signal (-)
33	GND	Ground
34	OLV0P	Odd LVDS Positive data signal (+)
35	OLV0N	Odd LVDS Negative data signal (-)
36	GND	Ground
37-39	NC	No connection (PIN39 and PIN40 cannot be short-circuited together)
40	NC	No connection alone
41-45	VDDIN	Power supply VDDIN=3.3V (Typ.)

背光 PIN 定義

Pin	符號	功能說明
1	VLED+	Red, LED_ Anode
2	VLED-	Black, LED_ Cathode

PCAP PIN 定義

Pin	符號	功能說明
1	SDA	I2C data input and output
2	SCL	I2C clock input
3	RST	External Reset, Low is active
4	INT	External interrupt to the host
5	VDDT	Power Supply : +3.3V
6	VSS	Ground for analog circuit
