產品敘述
WF101KTYAPLNG0是一款IPS 10.1吋 TFT-LCD含投射式多點電容觸控面板(PCAP)的顯示器模組。此款模組採用廣視角IPS（In-plane Switching）面板技術並搭配Projected Capacitive touch Screen (PCAP)電容觸控面板。WF101KTYAPLNG0 TFT模組具有1028x800 (WXGA) HD高畫質解析度，視角廣的IPS（In-plane Switching）面板技術，視角範圍為左: 80 / 右: 80 / 上: 80 / 下: 80 度，IPS面板視角廣度廣，色彩鮮明、具有飽和自然的優質畫面。
WF101KTYAPLNG0模組外觀尺寸為257.96x 168.6 mm，使用EK79202B1驅動IC，提供LVDS傳輸介面，40-pins FPC出pin，最低亮度300 cd/m2, 對比度1000:1。此模組供電電壓範圍3.0V至3.5V(VCC)，typical 值為3.3V。 WF101KTYAPLNG0搭配電容式觸控面板非常適用於人機介面或是POS系統或是醫療設備等產品應用。

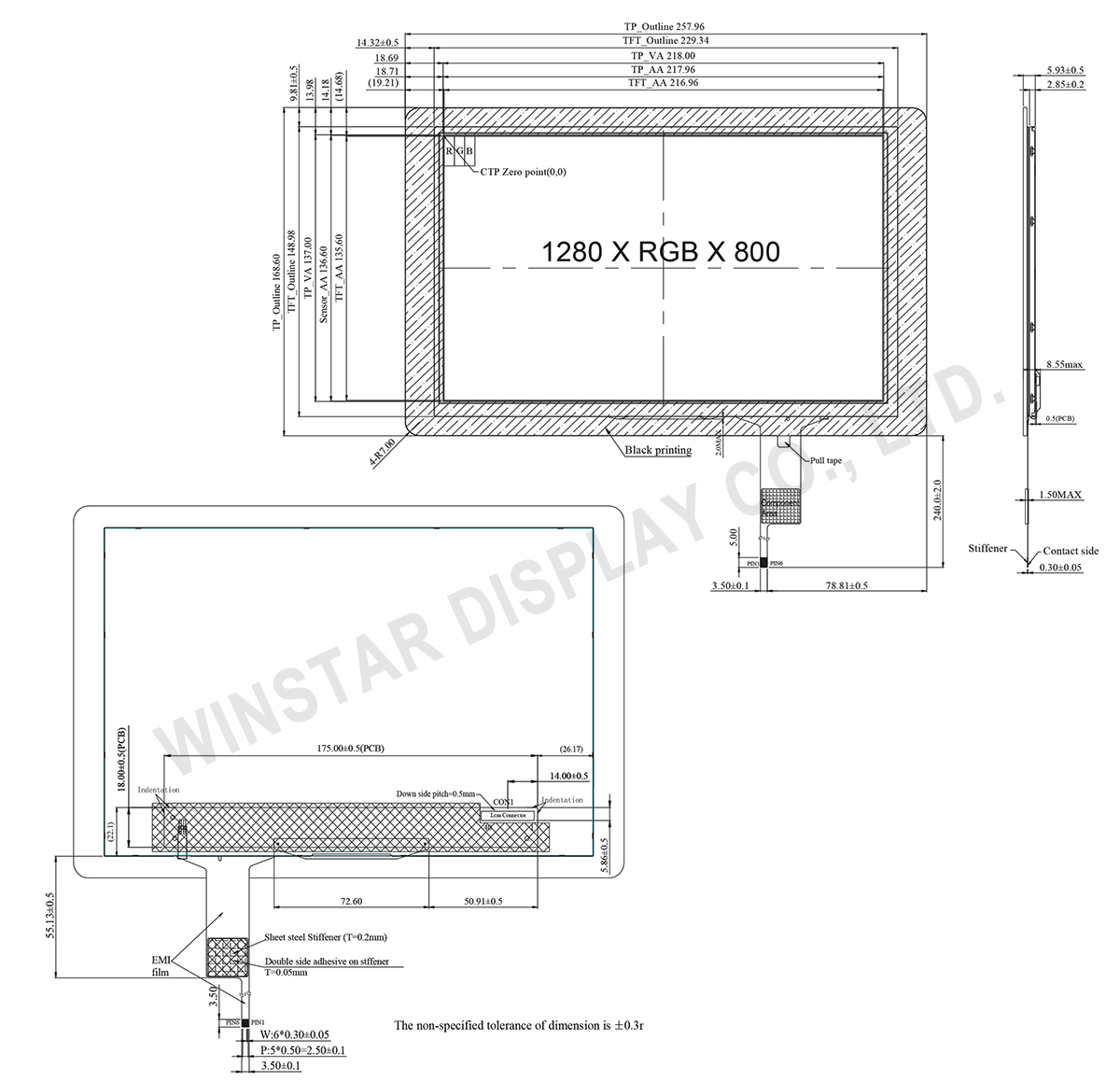

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 對角線尺寸 | 10.1 | 吋 |
| 像素數 | 1280 × 3(RGB) × 800 | dots |
| 模組尺寸 | 257.96 × 168.6 × 5.93 | mm |
| 有效區域 | 216.96 (H) × 135.6(V) | mm |
| 點間距 | 0.1695 × 0.1695 | mm |
| 顯示模式 | 全透 | |
| 視角 | 80/80/80/80 | |
| 像素排列 | R.G.B. Vertical Stripe | |
| TFT驅動IC | EK79202B1 | |
| 背光類型 | LED,白色 | |
| 長寬比 | 16:10 | |
| TFT 介面 | LVDS | |
| CTP FW 版本 | 80 | |
| CTP IC | GT928 | |
| CTP 介面 | I2C | |
| CTP 解析度 | 1280*800 | |
| 觸控面板類型 | 投射電容式觸控面板(PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
典型操作條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓 | VCC | 3.0 | 3.3 | 3.5 | V |
| VGH | 17.5 | 18 | 18.5 | V | |
| VGL | -11.5 | -10.5 | -10.0 | V | |
| VSP | - | 5.5 | - | V | |
| VSN | - | -5.5 | - | V | |
| 觸控邏輯電源電壓 | VDDT | 2.8 | － | 3.3 | V |
電流消耗
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 驅動電流 | IGH | － | 7.7 | － | mA |
| IGL | － | 7.7 | － | mA | |
| IVCC | － | 85 | 130 | mA | |
背光特性
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 白色LED背光供電電壓 | VLED | 8.1 | 9.3 | 10.2 | V |
| LED背光電流 | ILED | － | 220 | － | mA |
| LED使用壽命 | - | 50000 | - | - | Hr |
Pin功能定義
介面連接器
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | NC | - | No connection |
| 2 | VCC | P | Power Supply |
| 3 | VCC | P | Power Supply |
| 4 | NC | - | No connection |
| 5 | NC | - | No connection |
| 6 | NC | - | No connection |
| 7 | GND | P | Ground |
| 8 | Rxin0- | I | -LVDS Differential Data Input |
| 9 | Rxin0+ | I | +LVDS Differential Data Input |
| 10 | GND | P | Ground |
| 11 | Rxin1- | I | -LVDS Differential Data Input |
| 12 | Rxin1+ | I | +LVDS Differential Data Input |
| 13 | GND | P | Ground |
| 14 | Rxin2- | I | -LVDS Differential Data Input |
| 15 | Rxin2+ | I | +LVDS Differential Data Input |
| 16 | GND | P | Ground |
| 17 | RxCLK- | I | -LVDS Differential Clock Input |
| 18 | RxCLK+ | I | +LVDS Differential Clock Input |
| 19 | GND | P | Ground |
| 20 | Rxin3- | I | -LVDS Differential Data Input |
| 21 | Rxin3+ | I | +LVDS Differential Data Input |
| 22 | GND | P | Ground |
| 23 | NC | - | No connection |
| 24 | NC | - | No connection |
| 25 | GND | P | Ground |
| 26 | NC | - | No connection |
| 27 | NC | - | No connection |
| 28 | NC | - | No connection |
| 29 | NC | - | No connection |
| 30 | GND | P | Ground |
| 31 | LED- | P | LED Cathode |
| 32 | LED- | P | LED Cathode |
| 33 | NC | - | No connection |
| 34 | NC | - | No connection |
| 35 | VGL | P | Gate OFF Voltage |
| 36 | NC | - | No connection |
| 37 | NC | - | No connection |
| 38 | VGH | P | Gate ON Voltage |
| 39 | LED+ | P | LED Anode |
| 40 | LED+ | P | LED Anode |
I: input, O: output, P: Power
CTP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | SDA | I2C data input and output |
| 2 | SCL | I2C clock input |
| 3 | RST | External Reset, Low is active |
| 4 | INT | External interrupt to the host |
| 5 | VDDT | Power Supply : +3.3V |
| 6 | VSS | Ground for analog circuit |
