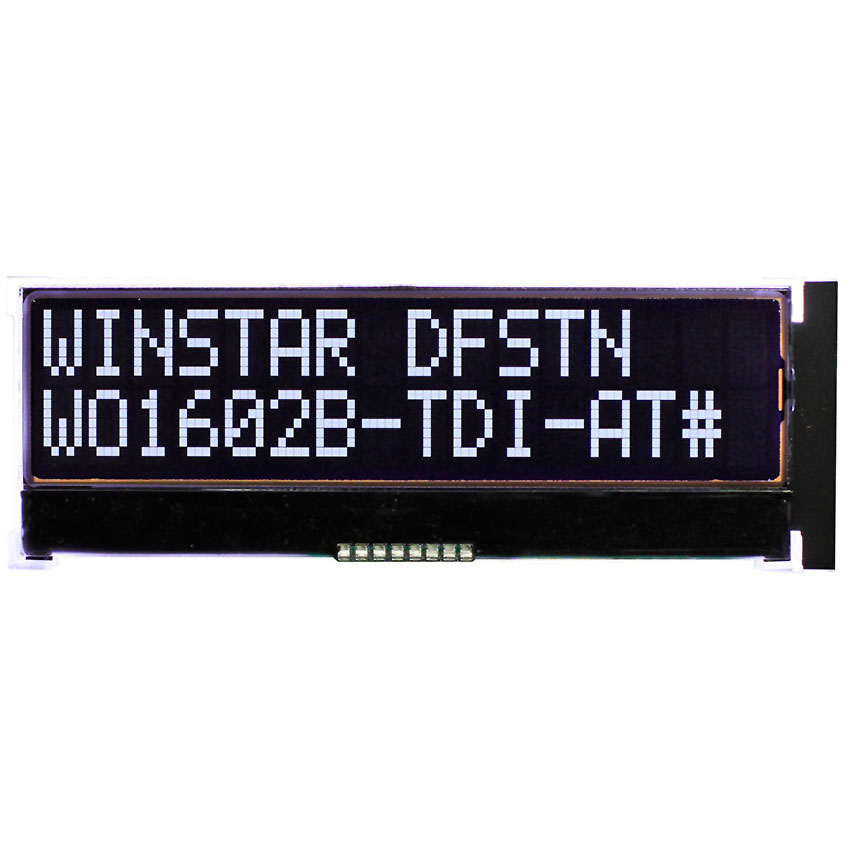

16x2 COG 字元 LCD 顯示器模組 (I2C 介面)
型號 WO1602B
►COG LCD 顯示模組
►類型 : 字元型
►結構 : COG
►尺寸 : 2.97吋
►16字x2行
►5x8 點陣(含游標)
►IC: ST7032
►1/16 duty, 1/5 bias
►+5V電源電壓
►介面: I2C
產品敘述
WO1602B 為16x2 COG 字元 LCD 顯示模組，搭載 ST7032 控制器，支援 I2C 介面，採用金屬 Pin 腳設計。模組尺寸為 85.0 × 30.0 × 6.2 mm，可視區尺寸為 76.0 × 18.0 mm，提供 3 V 與 5 V 邏輯電源（VDD）版本可供選擇，工作溫度範圍為 -20°C ~ +70°C，儲存溫度範圍為 -30°C ~ +80°C。
採用 COG（Chip-on-Glass）封裝設計，使模組具備輕薄且精巧的外型，適用於安裝空間有限的嵌入式設備。

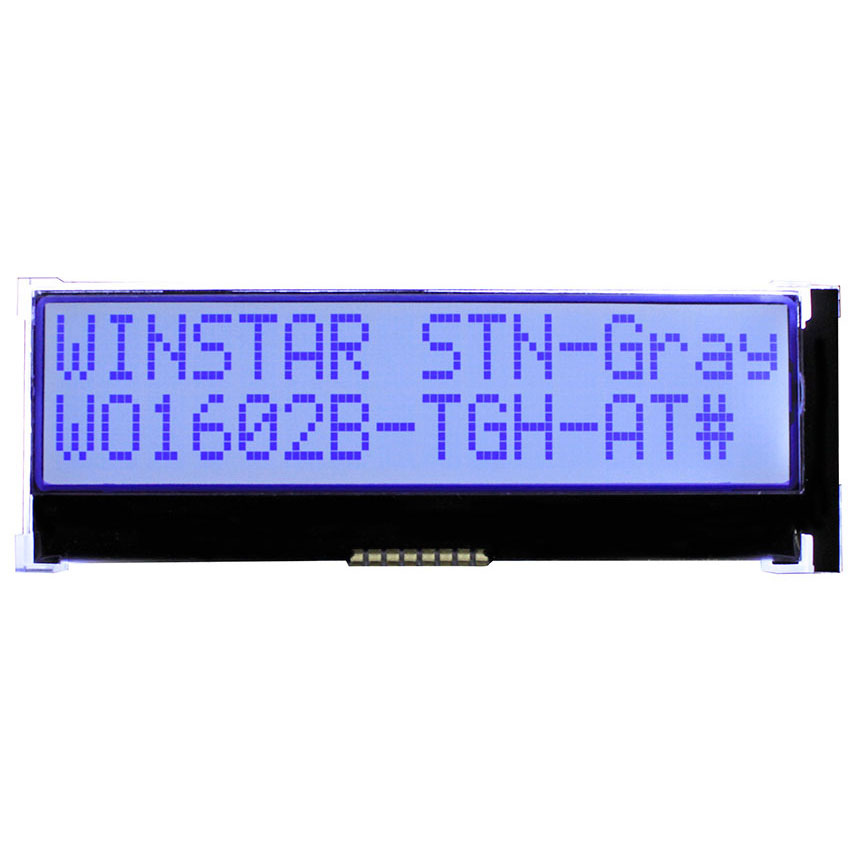

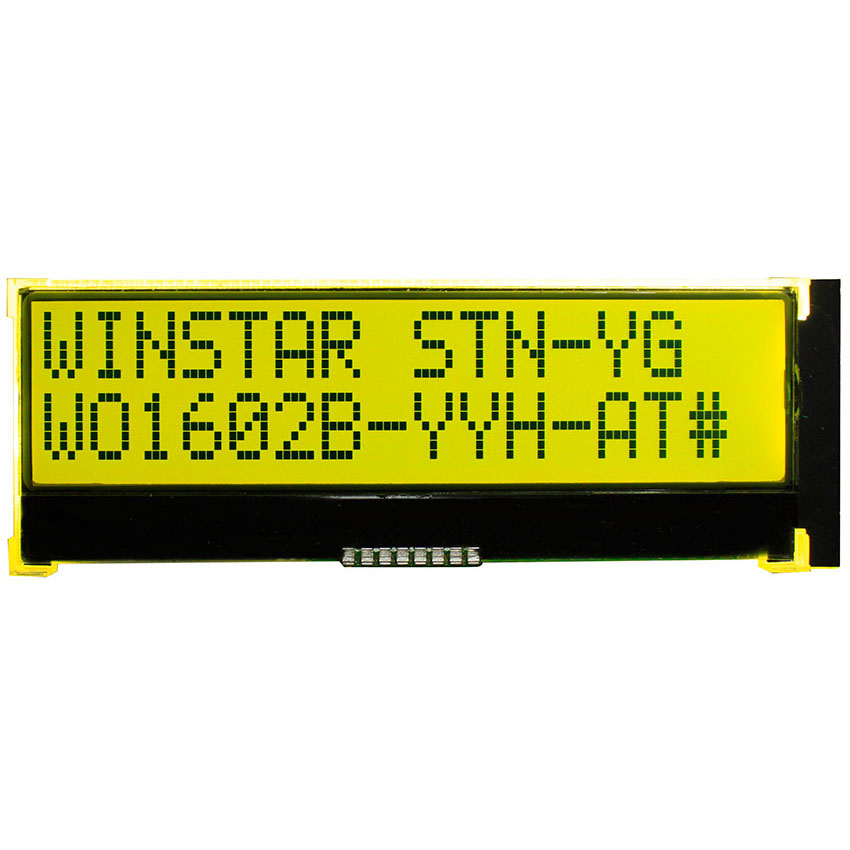

WO1602B 系列提供多種 LED 背光顏色選擇，可依不同產品設計需求搭配使用，適用於工業設備、安防系統、醫療設備、手持式裝置及各類需要 16x2 字元 LCD 與 I2C 介面的嵌入式應用。

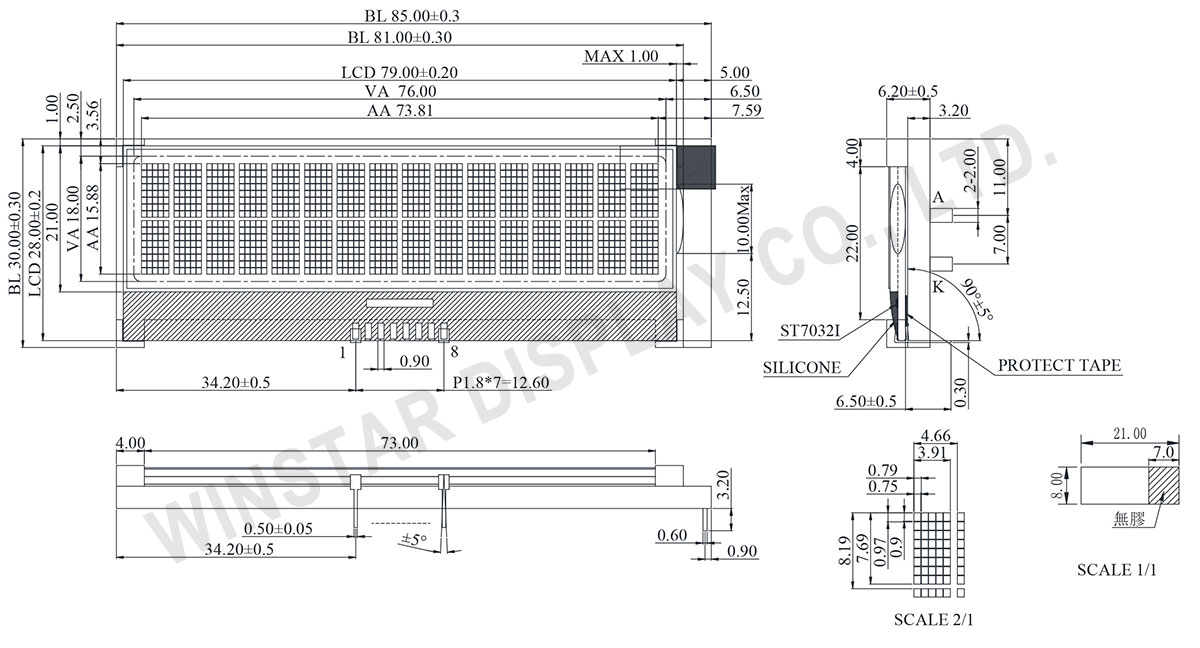

規格圖

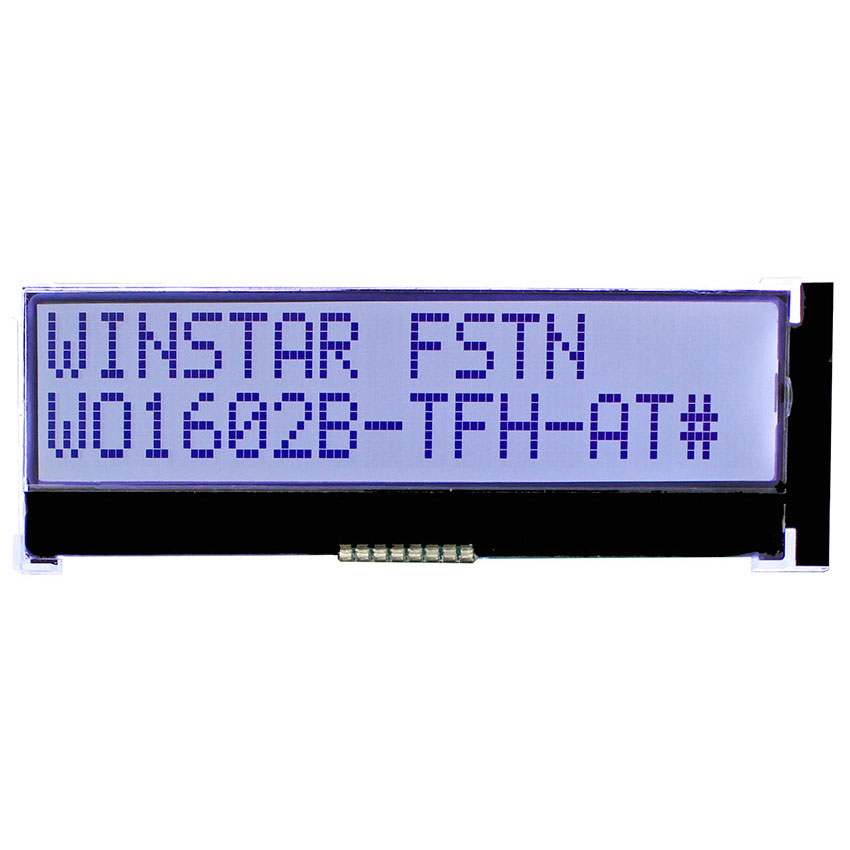

Data source ref:WO1602B-TFH-AT#
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 字元數 | 16 字元 × 2 行 | － |
| 模組尺寸 | 85.0 × 30.0 × 6.2 | mm |
| 檢視區域 | 76.0 × 18.0 | mm |
| 有效區域 | 73.81 × 15.88 | mm |
| 點大小 | 0.75 × 0.9 | mm |
| 點間距 | 0.79 × 0.97 | mm |
| 字元大小 | 3.91 × 7.69 | mm |
| 字元間距 | 4.66 × 8.19 | mm |
| 驅動方式 | 1/16 , 1/5 Bias | |
| 背光類型 | LED | |
| IC | ST7032i | |
| 介面 | I2C | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 標準值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 輸入電壓 | VIN | -0.3 | － | VDD+0.3 | V |
| 電源電壓 | VDD-VSS | -0.3 | － | +6.0 | V |
| LCD驅動電壓 | VLCD | 7.0-VSS | － | -0.3+VSS | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 標準值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 3 | 3.3 | 5 (bon=1 max=3.5V) |
V |
| LCM電源電壓 | VLCD | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 4.3 － |
－ 4.5 － |
－ 4.7 － |
V V V |
| 輸入高電壓 | VIH | － | 0.7 VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | － | － | 0.2 VDD | V |
| 輸出高電壓 | VOH | － | 0.8 VDD | － | VDD | V |
| 輸出低電壓 | VOL | － | － | － | 0.2VDD | V |
| 供電電流(不含LED背光) | IDD | － | － | － | 2.0 | mA |
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | VOUT | DC/DC voltage converter. Connect a capacitor between this terminal and VIN when the built-in booster is used. | |
| 2 | CAP- | For voltage booster circuit(VDD-VSS) External capacitor about 0.1u~4.7uf |
|
| 3 | CAP+ | ||
| 4 | VDD | 3.0/5.0V | Power supply |
| 5 | VSS | GND | |
| 6 | SDATA | (In I2C interface DB7 (SDATA) is input data. SDATA and SCLK must connect to I2C bus (I2C bus is to connect a resister between SDATA/ SCLK and the power of I2C bus). |
|
| 7 | SCLK | (In I2C interface DB6 (SCLK) is clock input. SDA and SCLK must connect to I2C bus (I2C bus is to connect a resister between SDATA/SCLK and the power of I2C bus ). |
|
| 8 | RST | RESET (Low active) |
