產品敘述

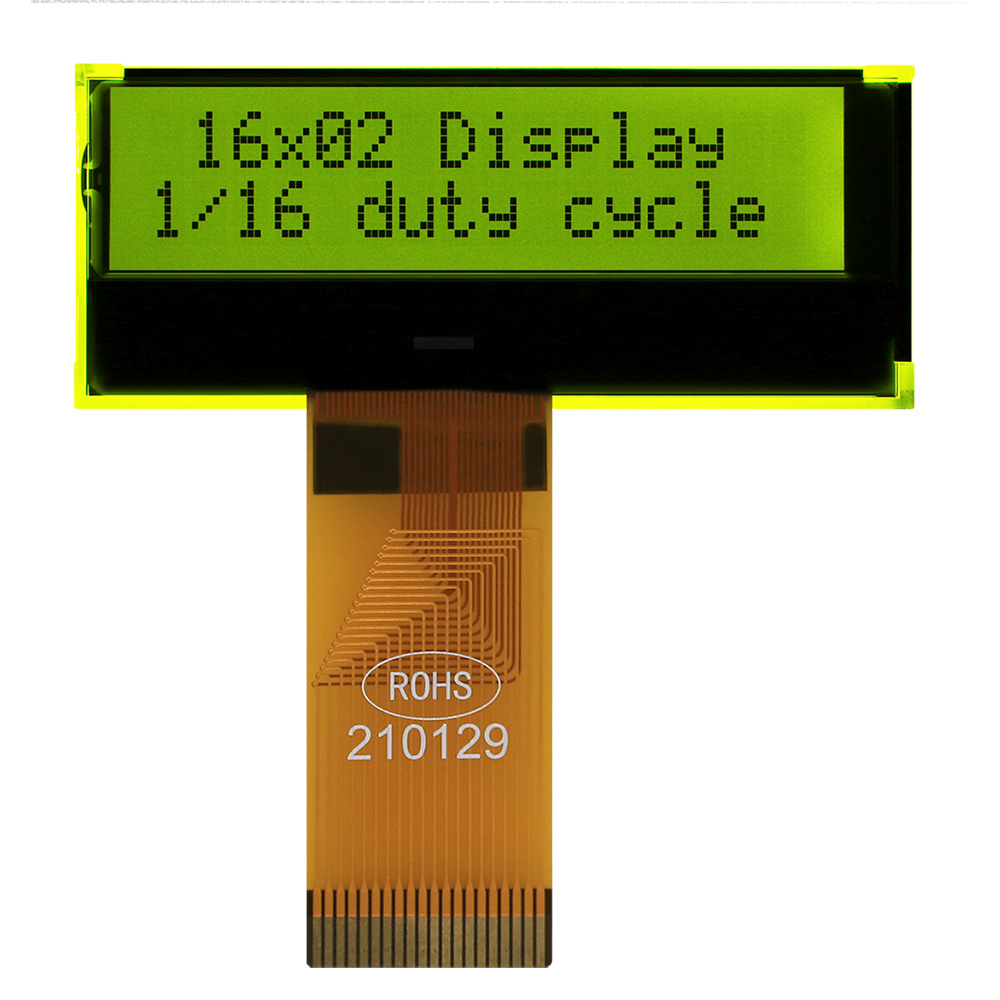

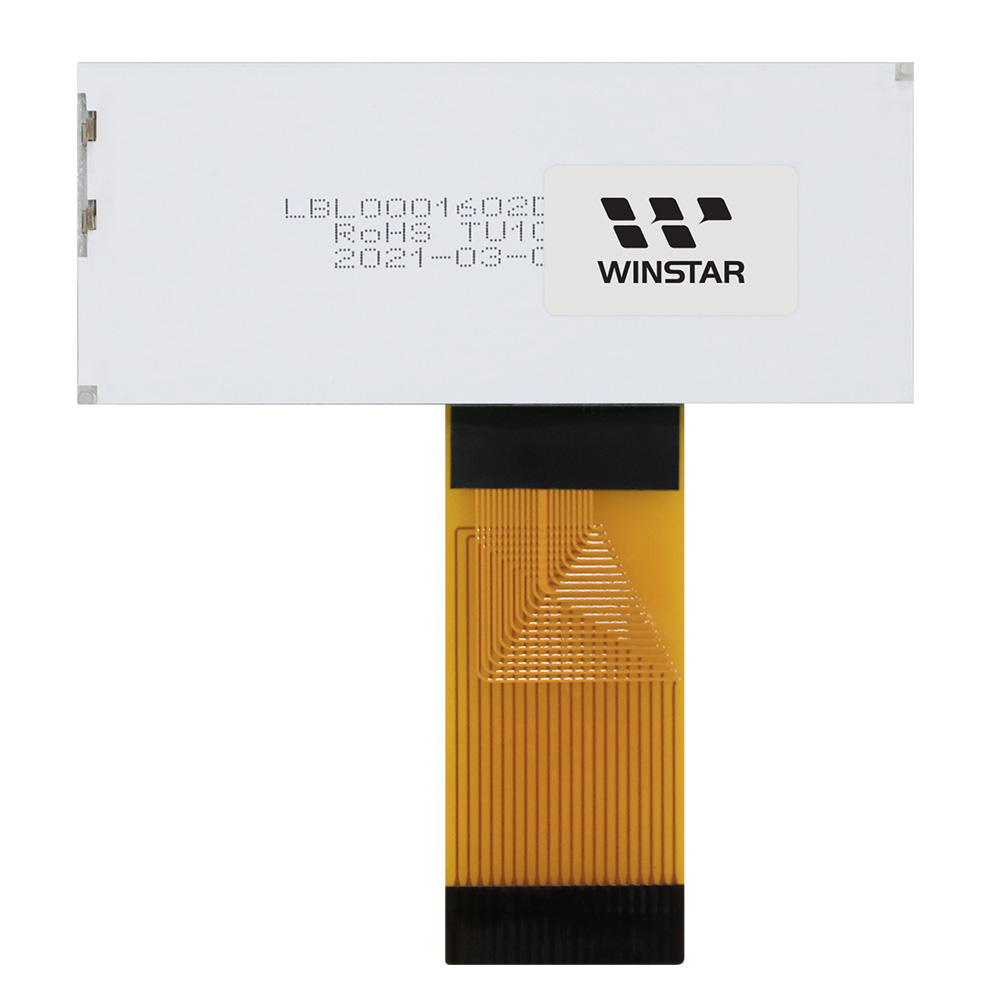

WO1602F 為16x2 COG 字元 LCD 顯示模組，搭載 ST7032 控制器，支援 6800、4-Line SPI 與 I2C 介面。模組尺寸為 72.1 × 29.6 × 9.4 mm，可視區尺寸為 61.0 × 15.1 mm，提供 3 V 與 5 V 邏輯電源（VDD）版本可供選擇，工作溫度範圍為 -20°C ~ +70°C，儲存溫度範圍為 -30°C ~ +80°C。
採用 COG（Chip-on-Glass）封裝設計，使模組具備輕薄且精巧的外型，適用於安裝空間有限的嵌入式設備。
WO1602F 系列提供多種 LED 背光顏色選擇，可靈活搭配不同產品設計需求，適用於工業設備、安防系統、醫療設備、手持式裝置，以及各類需要 16x2 字元 LCD 並支援 6800、4-Line SPI 或 I2C 介面的嵌入式應用。

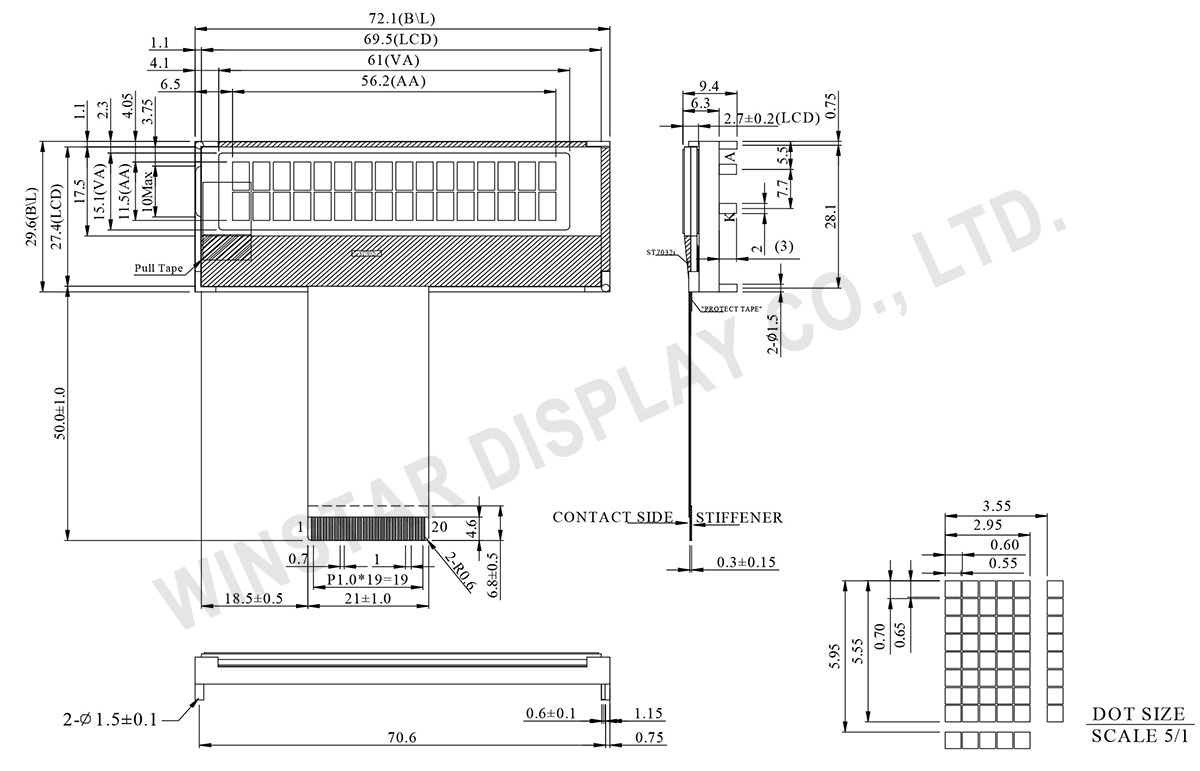

規格圖
Data source ref:WO1602F-YYH-AT#
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 字元數 | 16 字元 × 2 行 | － |
| 模組尺寸 | 72.1 × 29.6 × 9.4 | mm |
| 檢視區域 | 61.0 × 15.1 | mm |
| 有效區域 | 56.2 × 11.5 | mm |
| 點大小 | 0.55 × 0.65 | mm |
| 點間距 | 0.60 × 0.70 | mm |
| 字元大小 | 2.95 × 5.55 | mm |
| 字元間距 | 3.55 × 5.95 | mm |
| 驅動方式 | 1/16 , 1/5 Bias | |
| 背光類型 | LED | |
| IC | ST7032i | |
| 介面 | 68/ 4-Line SPI /IIC | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 標準值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 輸入電壓 | VIN | -0.3 | － | VDD+0.3 | V |
| 電源電壓 | VDD-VSS | -0.3 | － | +6.0 | V |
| LCD驅動電壓 | VLCD | 2.7 | － | 7.0 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 標準值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 3 | 3.3 | 5 (bon=1 max=3.5V) |
V |
| LCM電源電壓 | Vout-VSS | Ta=-20℃ Ta=25℃ Ta=70℃ |
4.3 － |
－ 4.5 － |
－ 4.7 － |
V V V |
| 輸入高電壓 | VIH | － | 0.7 VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | － | － | 0.2 VDD | V |
| 輸出高電壓 | VOH | － | 0.8 VDD | － | VDD | V |
| 輸出低電壓 | VOL | － | － | － | 0.2VDD | V |
| 供電電流(不含LED背光) | IDD | － | － | － | 2.0 | mA |
Pin功能定義
| Pin No. | 符號 | Level | 說明 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | RS | H/L | Select registers. 0: Instruction register (for write) Busy flag & address counter (for read) 1: Data register (for write and read) |
|||||||||||||||
| 2 | R/W | H/L | Select read or write (In parallel mode). 0: Write 1: Read |
|||||||||||||||
| 3 | E | H,H→L | Starts data read/write. (“E” must connect to “VDD” when serial interface is selected.) | |||||||||||||||
| 4 | DB0 | H/L | Data bus line | |||||||||||||||
| 5 | DB1 | H/L | Data bus line | |||||||||||||||
| 6 | DB2 | H/L | Data bus line | |||||||||||||||
| 7 | DB3 | H/L | Data bus line | |||||||||||||||
| 8 | DB4 | H/L | Data bus line | |||||||||||||||
| 9 | DB5 | H/L | Data bus line | |||||||||||||||
| 10 | DB6/SCL | H/L | Data bus line (In I2C interface DB6 (SCL) is clock input. SDA and SCL must connect to I2C bus (I2C bus is to connect a resister between SDA/SCL and the power of I2C bus ). |
|||||||||||||||
| 11 | DB7/SDA | H/L | Data bus line (In I2C interface DB7 (SDA) is input data. SDA and SCL must connect to I2C bus (I2C bus is to connect a resister between SDA/SCL and the power of I2C bus ). |
|||||||||||||||
| 12 | VSS | 0V | Ground | |||||||||||||||
| 13 | VDD | 3.3/5.0V (bon=1 Max=3.5V |
Supply Voltage for logic | |||||||||||||||
| 14 | Vout | (Variable) | Operating voltage for LCD | |||||||||||||||
| 15 | PSB | Interface selection 0:serial mode (“E” must connect to “VDD” when serial mode is selected.) 1:parallel mode(4/8 bit) In I2C interface PSB must connect to VDD |
||||||||||||||||
| 16 | PSI2B |
|
||||||||||||||||
| 17 | CAP1P | For voltage booster circuit(VDD-VSS) External capacitor about 0.1u~4.7uf |
||||||||||||||||
| 18 | CAP1N | |||||||||||||||||
| 19 | NC | No connection | ||||||||||||||||
| 20 | NC | No connection |
