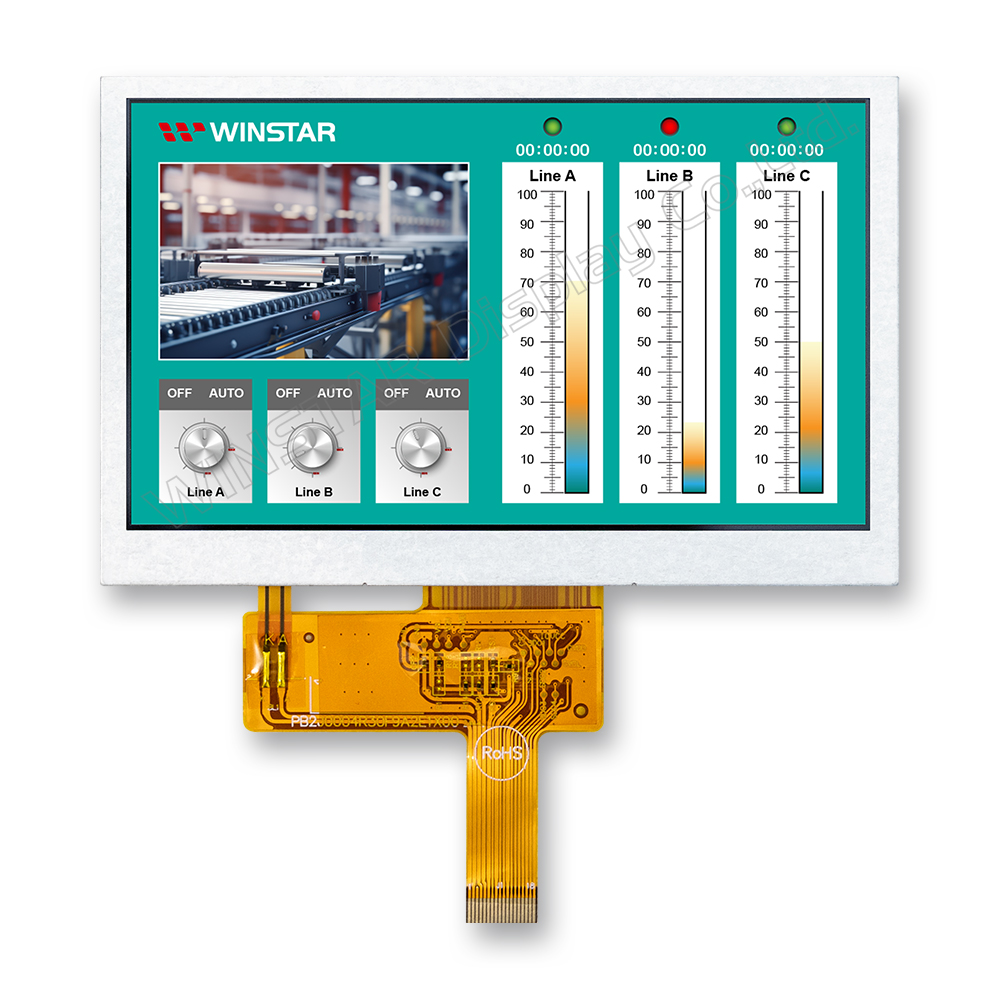

4.3 吋 QSPI TFT 顯示器,擁有廣視角與廣溫範圍

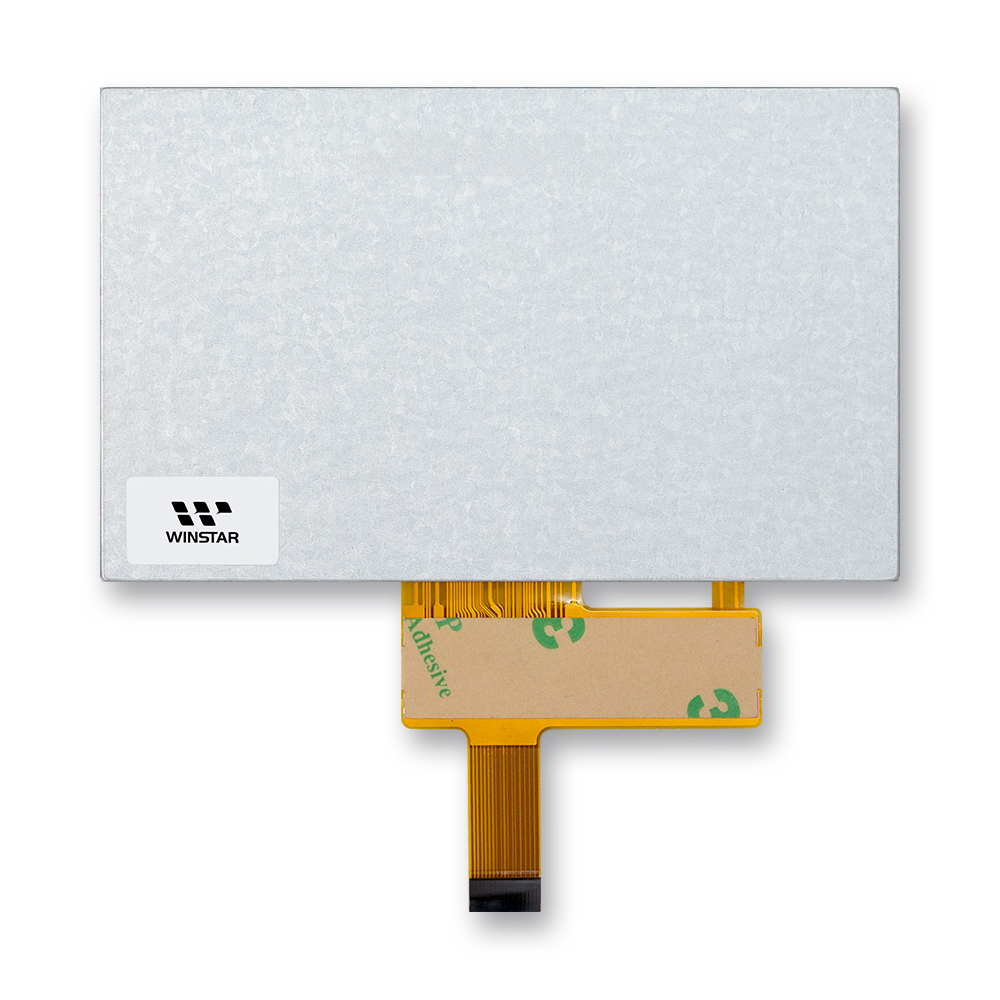

型號 WF43WTWAESNN0

►尺吋: 4.3吋
►解析度: 480×272 dots
►視角: 80/80/80/80 (IPS)
►介面: QSPI
►驅動IC : NV3041A-01
►控制板: 無
►亮度(cd/m²): 500
►鐵框螺絲孔: 無
►觸控面板: 無

產品敘述

WF43WTWAESNN0 是一款 4.3 吋 IPS TFT 顯示器,具備廣視角(80/80/80/80),可確保來自各個方向的一致性與鮮豔色彩。與傳統 TN 面板相比,IPS 技術提供更優秀的色彩準確度與更好的可視性,非常適合用於工業控制系統、儀器儀表以及電競應用。

此型號支援 4 線 QSPI 介面,並提供直接 FPC 引腳輸出,簡化整合過程,減少所需的數據傳輸引腳數量。直接 FPC 引腳輸出省去複雜的連接器,讓組裝過程更簡便,並且有助於嵌入式系統的更緊湊設計。

WF43WTWAESNN0 擁有 -30℃ 至 +80℃ 的工作溫度範圍,設計堅固可靠,能在嚴苛環境下穩定運行,適合工業與戶外應用。

主要特點:

  • IPS 廣視角(80/80/80/80)- 保證從各個方向均能呈現準確的色彩
  • 直接 FPC 引腳輸出搭配 QSPI 介面- 簡化組裝並節省空間
  • 500 cd/m² 亮度- 適合室內光線控制的應用
  • 800:1 對比度- 顯示效果清晰銳利
  • 廣泛的工作溫度範圍(-30℃ 至 +80℃)- 適合各類艱困環境應用


推薦應用:

  • 工業控制系統
  • 儀器儀表與測量設備
  • 電競裝置
  • 嵌入式系統

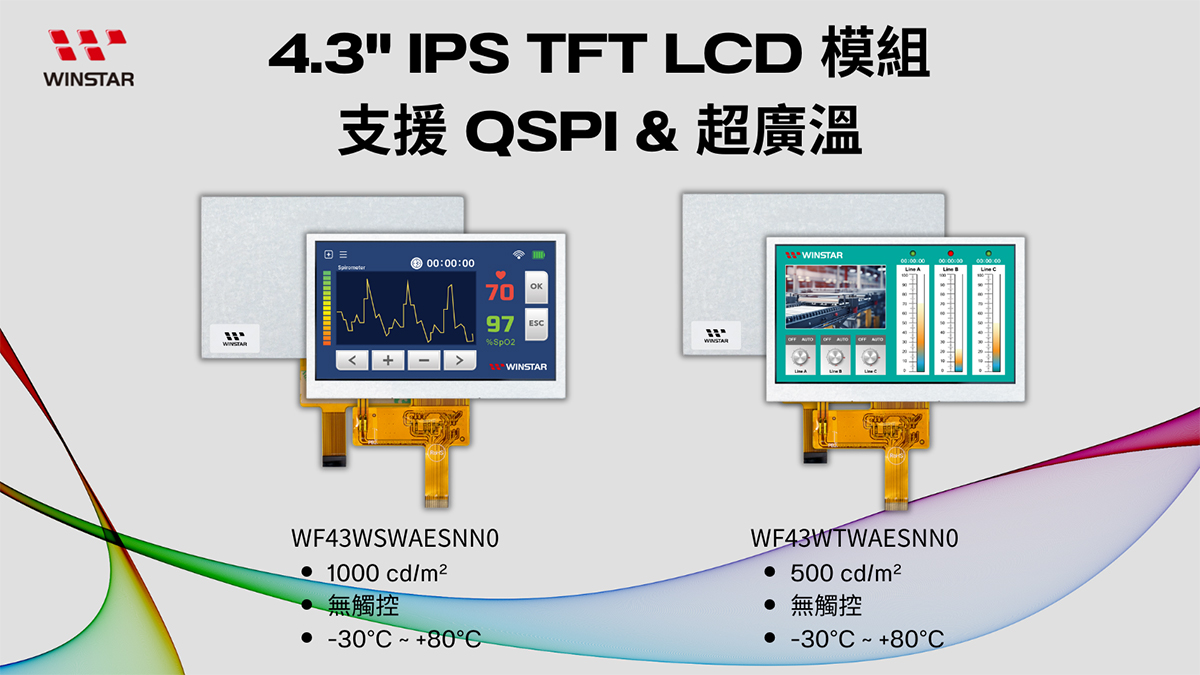

WF43WTWAESNN0 & WF43WSWAESNN0 - WINSTAR

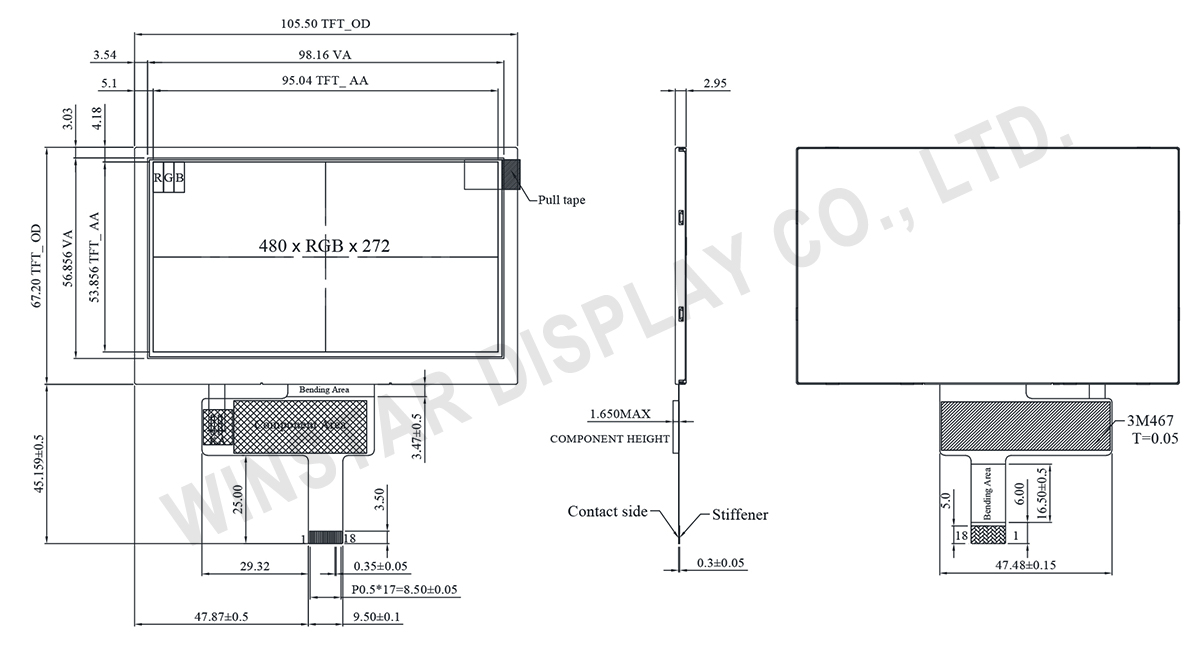

規格圖

4.3 inch QSPI TFT Display with Wide Viewing Angle & Wide Temperature - WF43WTWAESNN0

產品規格

規格說明

項目 規格 單位
顯示尺寸(對角線) 4.3
點陣(解析度) 480 × RGB × 272(TFT) dots
模組尺寸 105.5(W) × 67.2(H) × 2.95(D) mm
有效區域 95.04 × 53.856 mm
點間距 0.198 × 0.198 mm
LCD類型 TFT 全透
視角 80/80/80/80
長寬比 16:9
TFT驅動IC NV3041A-01
介面 4 Line data QSPI
背光類型 LED, 正常白
觸控面板類型 無觸控面板
表面 亮面

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -30 +80
儲存溫度 TST -30 +80

電氣特性

工作條件

項目 符號 最小值 典型值 最大值 單位
類比電路電源 VCI 3.0 3.3 3.6 V
邏輯電路電源 IOVCC 1.65 1.8 3.3 V
驅動電流 IVCI - 30 45 mA
I IOVCC - 20 30 mA

LED驅動條件

參數 符號 最小值 典型值 最大值 單位
LED電流 - - 20 - mA
耗電量 - 540 640 680 mW
LED電壓 VLED+ 27 32 34 V
LED使用壽命 - 50,000 - - Hr

Pin功能定義

LCM PIN 定義

Pin 符號 功能說明
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 NC No connection
4 VCI Power supply for analog circuit
5 IOVCC Power supply for digital interface I/O pins
6 GND Ground
7 RESET Reset.
8 GND Ground
9 CS Chip select, internal pull high. (CSX)
10 SCL This pin is used serial interface clock
11 GND Ground
12 SDO1 SPI bi-direction data pin (SDA)
13 SDO2 Std-SPI(4 wire): command or parameter select. Quard-SPI: the second data pin (DCX)
14 SDO3 The third pin of Quard-SPI (DB[2])
15 SDO4 The fourth pin of Quard-SPI (DB[3])
16 GND Ground
17 TE Tearing effect output pin is used to synchronize MCU frame writing, activated by S/W command. When this pin is not activated (TE function OFF), this pin is GND level.
18 GND Ground
