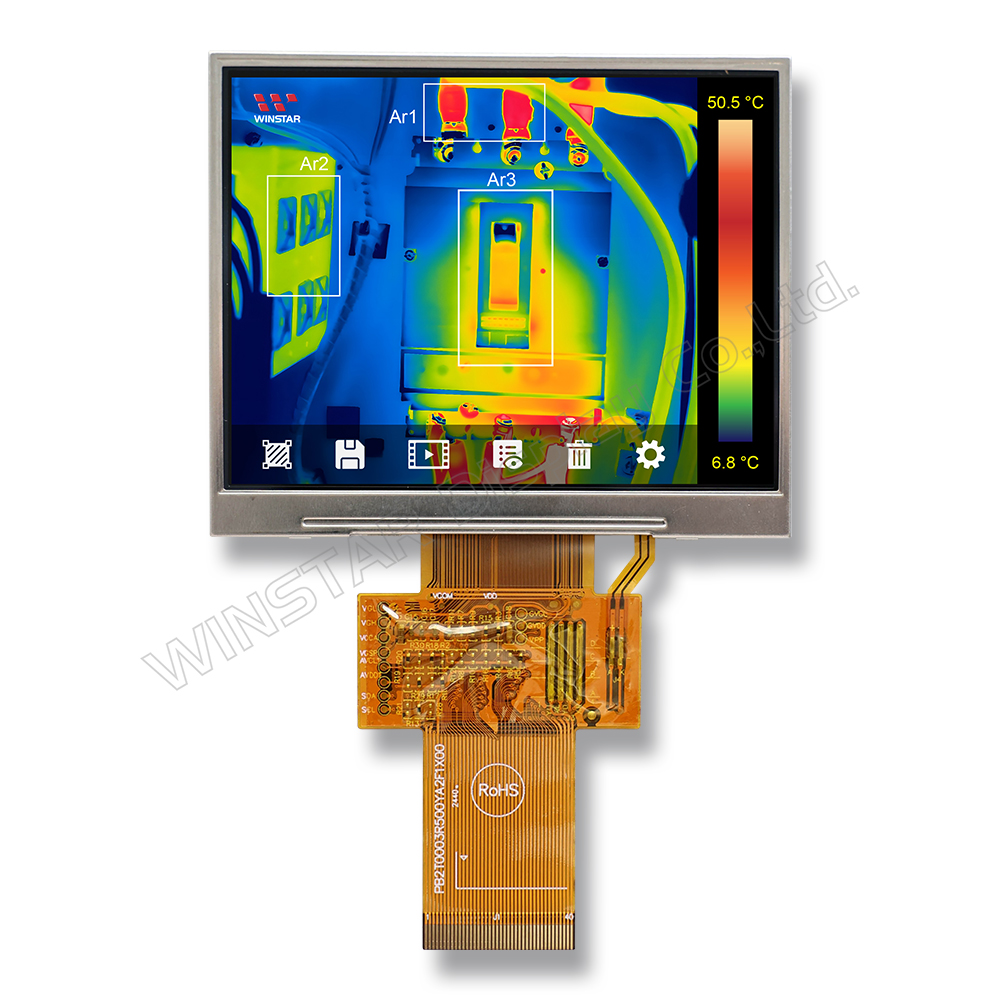

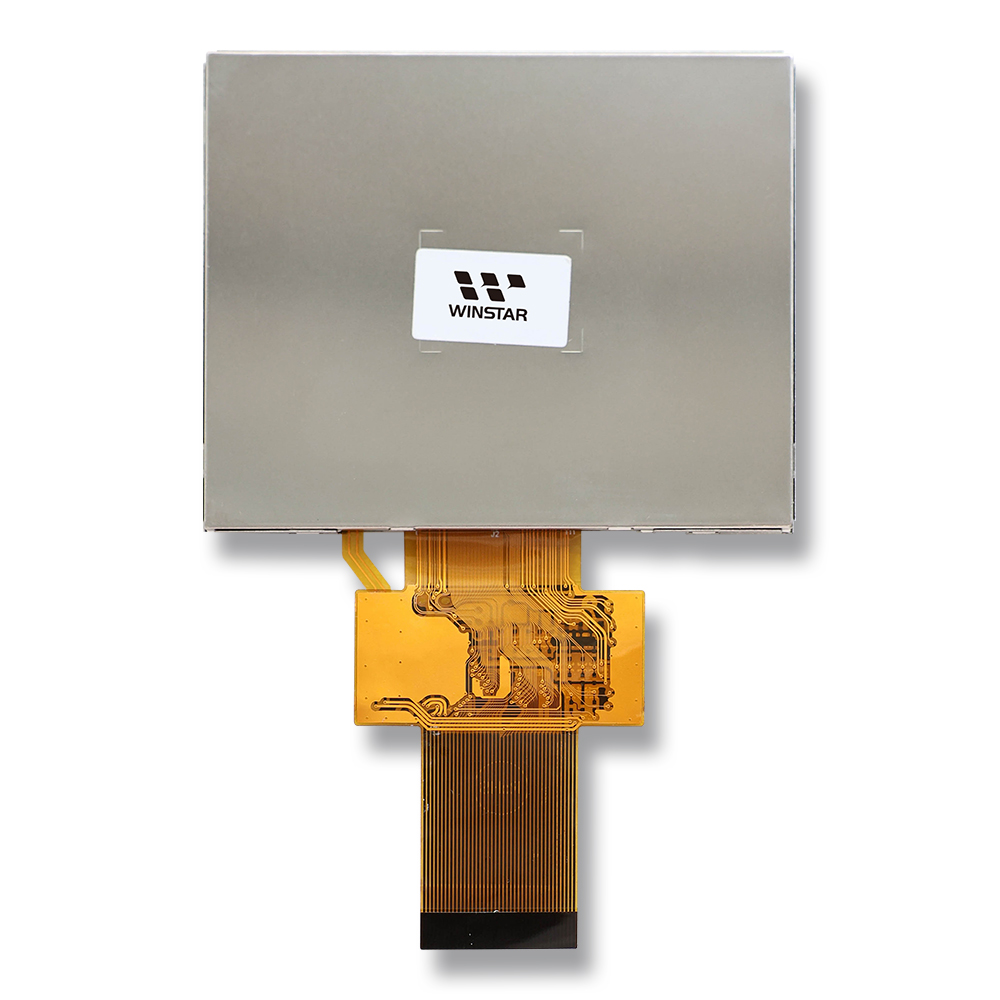

3.5吋超廣溫IPS TFT模組

型號 WF35YTWACDNNB

►尺寸: 3.5吋
►解析度: 320 x 240 dots
►視角: IPS
►介面: RGB
►驅動IC:ST7272A
►控制板:無
►亮度(cd/m²): 500
►鐵框螺絲孔: 無
►觸控面板: 無觸控面板
►工作溫度: -30~+85°C (廣溫)

產品敘述

WF35YTWACDNNB 是一款 3.5 吋 IPS TFT LCD 顯示器,採用 TFT 有源矩陣技術 (TFT Active Matrix),具備 320 × 240 解析度,能夠呈現清晰且色彩鮮明的畫面,適用於工業、醫療及手持設備等多種應用。其 24-bit RGB 介面確保精準的色彩還原,而廣溫設計 (Wide Temperature) 使其能在 -30°C 至 +85°C 的環境下穩定運行,並可承受 -40°C 至 +85°C 的儲存溫度,適應嚴苛使用環境。

WF35YTWACDNNB 顯示器模組擁有 800:1 對比度與 500 nits 亮度,在一般室內環境下提供良好的可視性。此外,80° 全視角特性確保從不同角度都能清晰讀取內容。內建 ST7272A 驅動 IC,不僅增強了相容性,使其能夠輕鬆整合到要求高的應用中。

全面的顯示解決方案

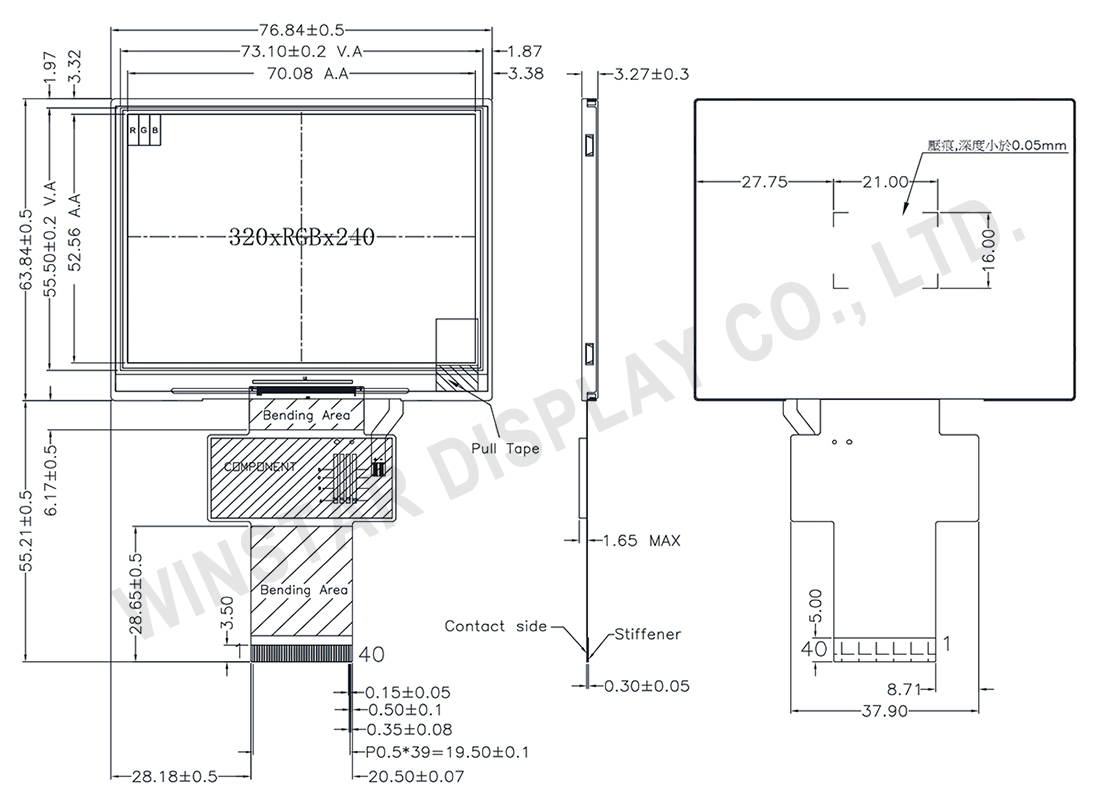

規格圖

3.5-inch Wide Temperature IPS Active Matrix TFT LCD Display - WF35YTWACDNNB

產品規格

規格說明

項目 規格 單位
顯示尺寸(對角線) 3.5
點陣(解析度) 320 × RGB × 240(TFT) dots
模組尺寸 76.84(W) × 63.84(H) × 3.27(D) mm
有效區域 70.08 × 52.56 mm
點間距 0.073 × 0.219 mm
LCD 類型 TFT全透
視角 廣視角
驅動IC ST7272A
介面 24-bit RGB
長寬比 4:3
背光類型 LED, 平常白
觸控面板類型 無觸控面板
表面 亮面

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -30 +85
儲存溫度 TST -40 +85

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
LCM供電電壓 VCC 3.0 3.3 3.6 V
LCM供電電流 ICC 20 30 mA

Pin功能定義

LCM PIN 定義

Pin No. 符號 功能說明
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 GND Ground
4 VCC Power Supply
5 R0 Data bus
6 R1 Data bus
7 R2 Data bus
8 R3 Data bus
9 R4 Data bus
10 R5 Data bus
11 R6 Data bus
12 R7 Data bus
13 G0 Data bus
14 G1 Data bus
15 G2 Data bus
16 G3 Data bus
17 G4 Data bus
18 G5 Data bus
19 G6 Data bus
20 G7 Data bus
21 B0 Data bus
22 B1 Data bus
23 B2 Data bus
24 B3 Data bus
25 B4 Data bus
26 B5 Data bus
27 B6 Data bus
28 B7 Data bus
29 GND Ground
30 DCLK Dot-clock signal and oscillator source
31 NC No connect
32 HSYNC Horizontal sync signal, default is negative polarity.
33 VSYNC Vertical sync signal, default is negative polarity.
34 DE Data input enable. Display access is enabled when DE is “H”.
35 NC No connect
36 /RESET Hardware reset
37-40 NC No connect
