產品敘述

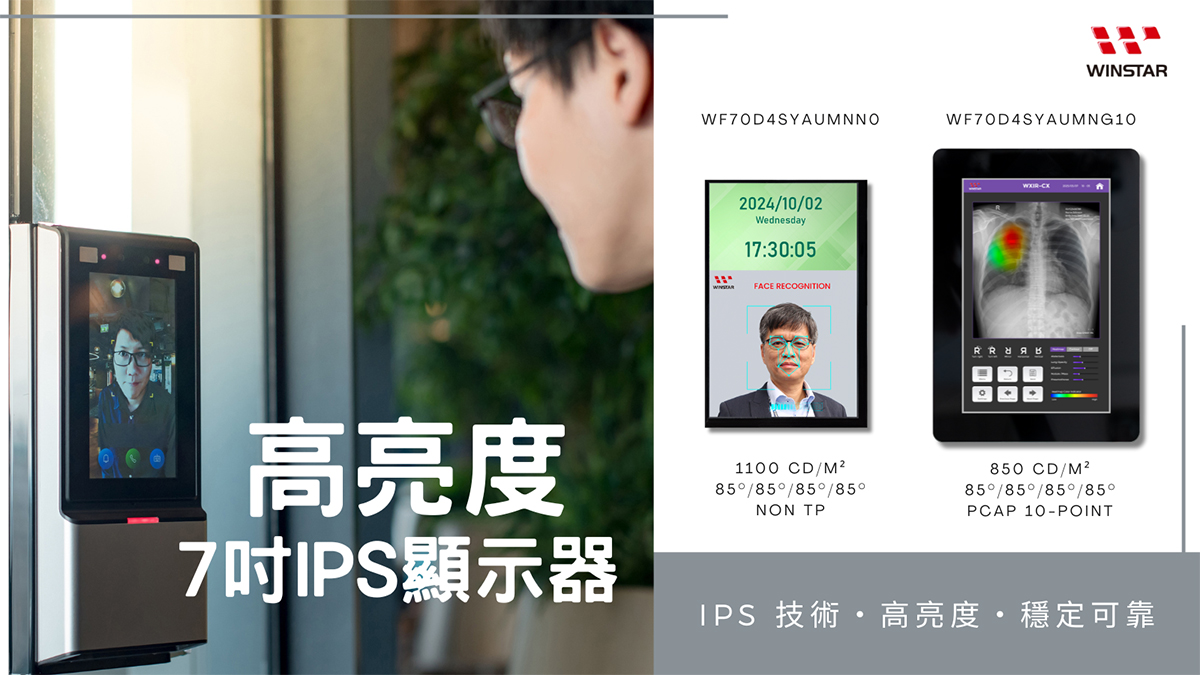

WF70D4SYAUMNN0為一款7吋直式IPS TFT液晶顯示器，具備800×1280解析度，並支援2-lane MIPI DSI介面。此模組內建ILI9881C驅動IC。
此模組典型亮度為1100 cd/m²，對比度為1000:1。採用IPS面板，提供廣視角（85/85/85/85，Typ.），並具備窄邊框設計。模組外形尺寸為104.50 × 161.80 × 5.1 mm，有效顯示區域為94.2 × 150.72 mm。
操作溫度範圍為-20°C至+70°C，儲存溫度範圍為-30°C至+80°C。
規格圖
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 800 × RGB ×1280 | dots |
| 模組尺寸 | 104.50 × 161.80 × 5.1 | mm |
| 有效區域 | 94.2 × 150.72 | mm |
| 像素間距 | 0.11775 × 0.11775 | mm |
| LCD類型 | TFT全透 | |
| 視角 | 85/85/85/85 | |
| TFT IC | ILI9881C | |
| TFT 介面 | 2-Lanes MIPI | |
| 長寬比 | 16:9 | |
| 背光類型 | LED,白色 | |
| 觸控面板類型 | 無 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
典型工作條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 供電電壓 | VCI | 2.5 | 3.3 | 3.6 | V |
| IOVCC | 1.7 | 1.8 | 1.9 | V | |
| LCM供電電流 | IVCI | - | 59 | 90 | mA |
| IIOVCC | - | 18 | 30 | mA | |
背光驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED 電流 | ILED | - | 140 | - | mA |
| LED 電壓 | VLED+ | 16.8 | 18.0 | 19.2 | V |
| LED 使用壽命 | - | 30,000 | - | Hr |
Pin功能定義
1. LCM PIN 定義
| Pin | 符號 | 說明 |
|---|---|---|
| 1 | NC(TP_GND) | No connection |
| 2 | NC(TP_SDA) | No connection |
| 3 | NC(TP_SCL) | No connection |
| 4 | NC(TP_INT) | No connection |
| 5 | NC(TP_RST) | No connection |
| 6 | NC(YU) | No connection |
| 7 | NC(XL) | No connection |
| 8 | NC(YD) | No connection |
| 9 | NC(XR) | No connection |
| 10-11 | VCI | Power for analog circuit. |
| 12-13 | NC | No connection |
| 14 | RESET | Global reset pin. |
| 15 | TE | Tearing effect output pin. Leave the pin open when not in use. |
| 16 | NC | No connection |
| 17-18 | GND | Ground |
| 19-20 | IOVCC | Power supply for I/O system. |
| 21 | GND | Ground |
| 22-23 | NC | No connection |
| 24 | GND | Ground |
| 25-26 | NC | No connection |
| 27 | GND | Ground |
| 28 | CLKP | MIPI DSI differential clock pair leave it open or fix to LVDSVSS level when not in use |
| 29 | CLKN | MIPI DSI differential clock pair leave it open or fix to LVDSVSS level when not in use |
| 30 | GND | Ground |
| 31 | D1P | MIPI DSI differential data pair. |
| 32 | D1N | MIPI DSI differential data pair. |
| 33 | GND | Ground |
| 34 | D0P | MIPI DSI differential data pair. |
| 35 | D0N | MIPI DSI differential data pair. |
| 36-37 | GND | Ground |
| 38 | VLED+ | LED input terminal (Anode) |
| 39-40 | VLED- | Ground (Cathode) |
