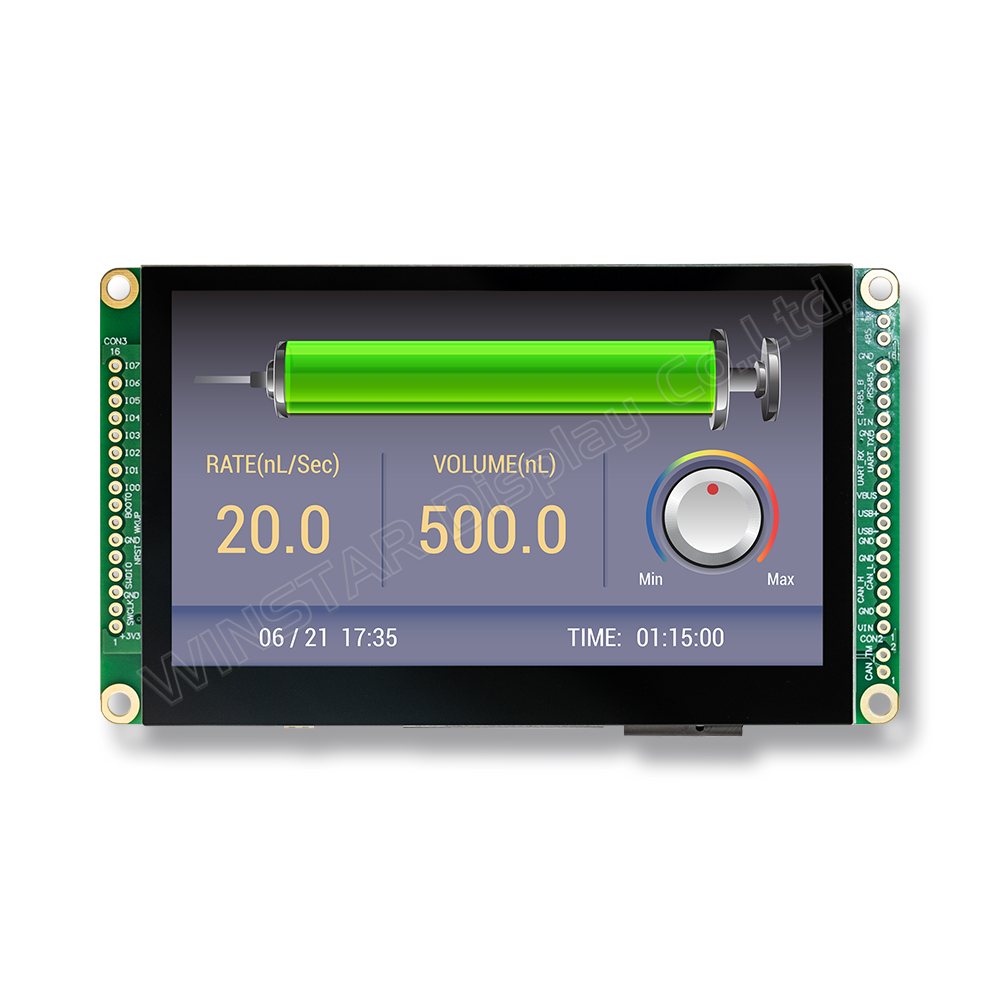

產品敘述
WL0F00043000WGDACSA00 是 WINSTAR 推出的 4.3 吋 RS485 系列智慧型顯示器，作為從屬設備，透過 RS485 指令並採用 Modbus 協定，由主控裝置控制，負責顯示畫面並回傳觸控事件資料。此機型整合了 WINSTAR 廣溫型 IPS TFT 面板 WF43WTWAEDNGA 與 4 層 FR4 PCB，內建韌體，提供可靠且簡潔的人機介面解決方案。
此款智慧顯示器可加速專案開發，同時降低成本與研發負擔。支援單一主控平台（HOST），例如電腦（搭配 USB 轉 RS485 Dongle）、MCU 及 Raspberry Pi。
主要特色
- 寬動態輸入電壓範圍：5V 至 28V（典型值 12V）
- 開機自我檢測功能
- 支援 RS485 通訊介面與 Modbus 協定
- 內建 16MB Flash 記憶體，可儲存字型與圖片
- 支援投射式電容觸控面板（CTP）
- 內建蜂鳴器，提供音效回饋
- HOST 可在多種平台上使用，例如電腦（搭配 USB 轉 RS485 Dongle）、MCU 及 Raspberry Pi
- 提供 8 組雙向 GPIO，邏輯電平為 TTL 3.3V，可透過 PC 端 GUI Builder 工具設定
- 可使用 WINSTAR GUI Builder 進行無需程式碼的 UI 設計：
► GUI Builder 介紹
► GUI Builder 使用手冊 - 採用 STM32F 系列 MCU，兼容 STMicroelectronics 軟體開發生態系統
開發環境
WINSTAR GUI Builder 是專為 Windows 系統設計的拖放式工具，支援所見即所得（WYSIWYG）介面設計，讓您無需編寫程式碼即可快速建立智慧顯示器的 GUI，顯著縮短開發時間。此工具可免費試用，歡迎聯繫我們索取軟體。

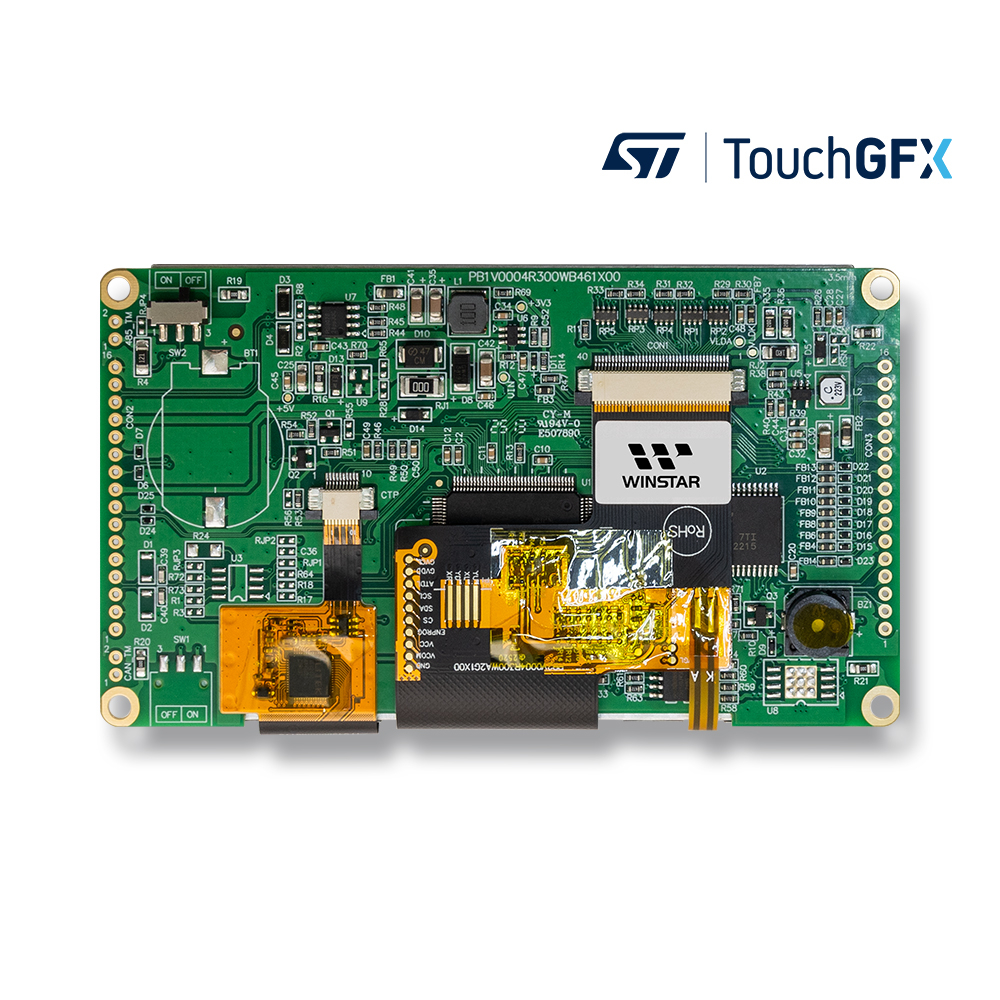

意法半導體 (ST) 生態系統支援
我們的智慧顯示器採用 STMicroelectronics 的 STM32 微控制器，支援使用 ST 官方開發工具進行進階客製化。使用這些工具進行開發需搭配 WINSTAR 智慧顯示器硬體。

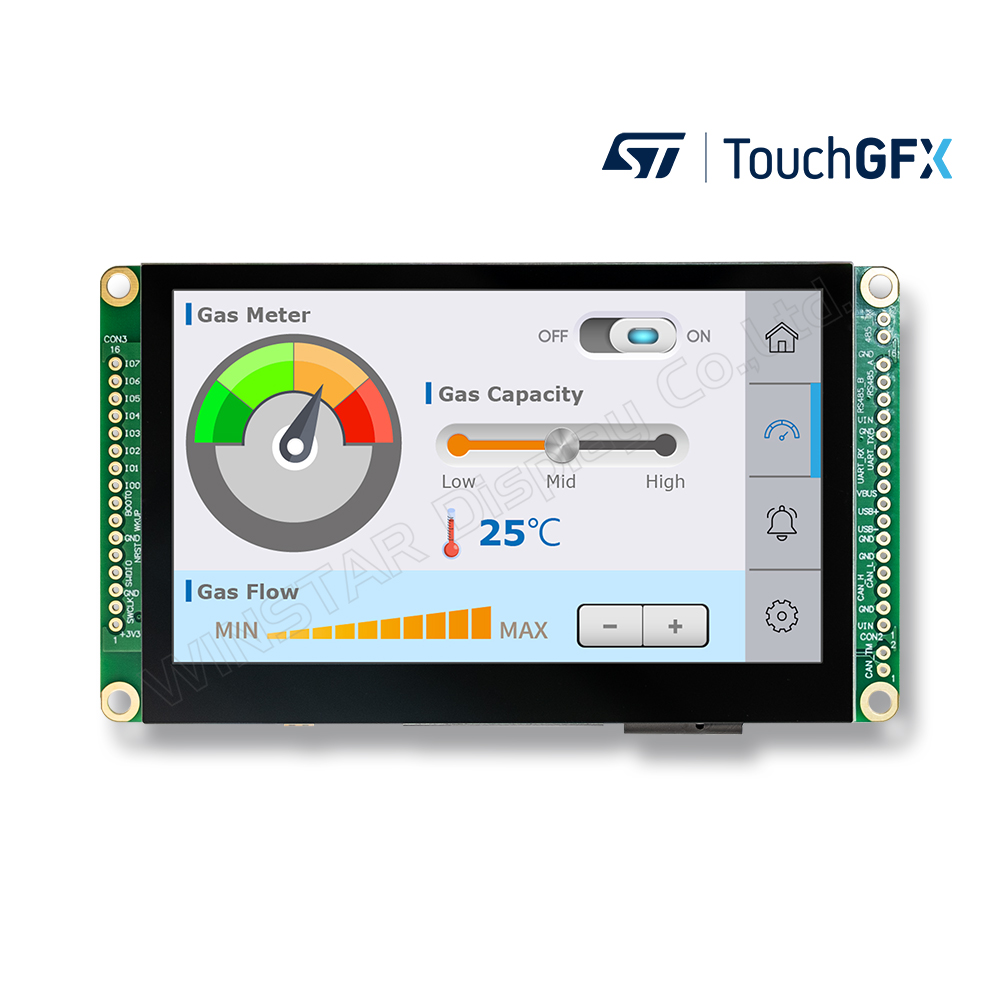

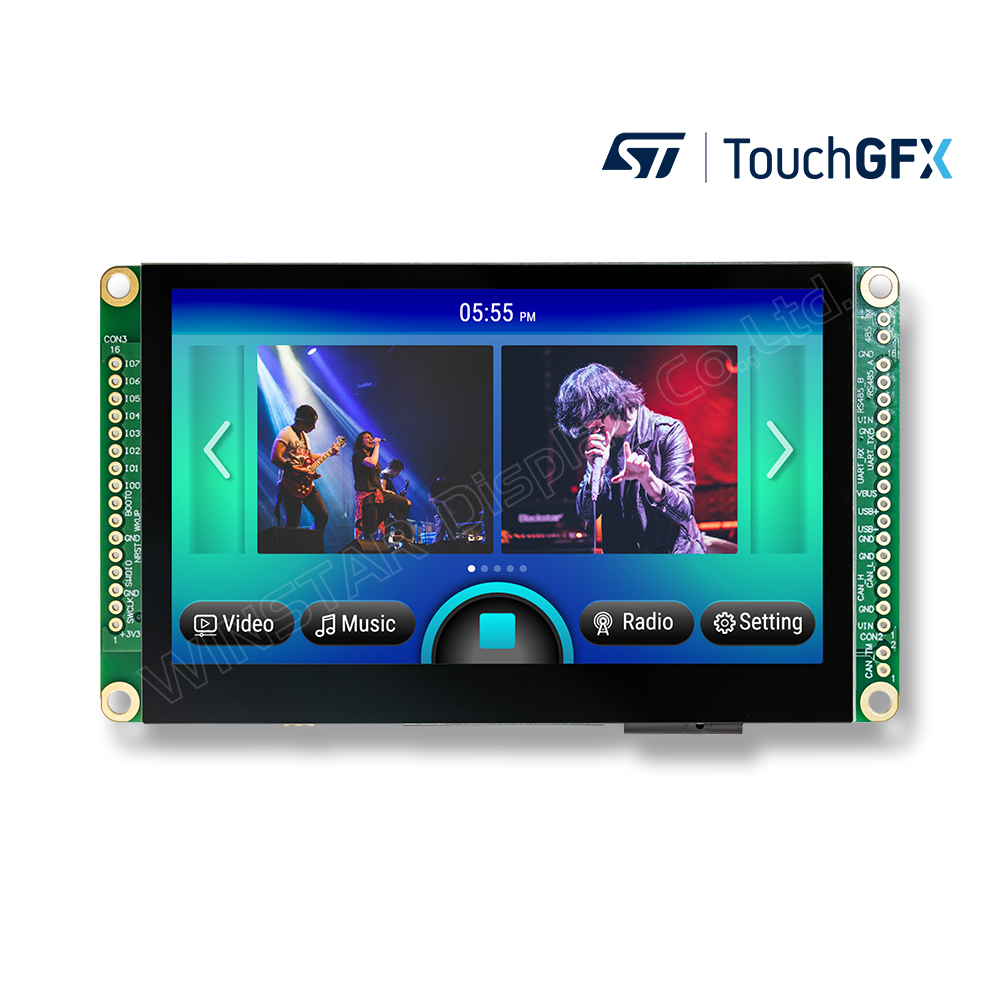

- TouchGFX：針對 STM32 微控制器優化的免費進階圖形軟體框架。
- STM32CubeIDE：整合式 C/C++ 開發環境，具備周邊配置與除錯功能。
- STM32CubeMX：圖形化工具，協助 STM32 MCU 配置與初始化程式碼生成。
- STM32CubeProg：跨作業系統的 STM32 編程工具，透過除錯與引導程式介面進行記憶體讀寫與驗證。
如您已購買 WINSTAR 智慧型顯示器，並欲使用 TouchGFX 進行開發，請聯繫我們索取初始程式碼。
我們同時提供含所有必要配件的示範套件，協助您在 WINSTAR 智慧顯示器上實現 GUI 設計。

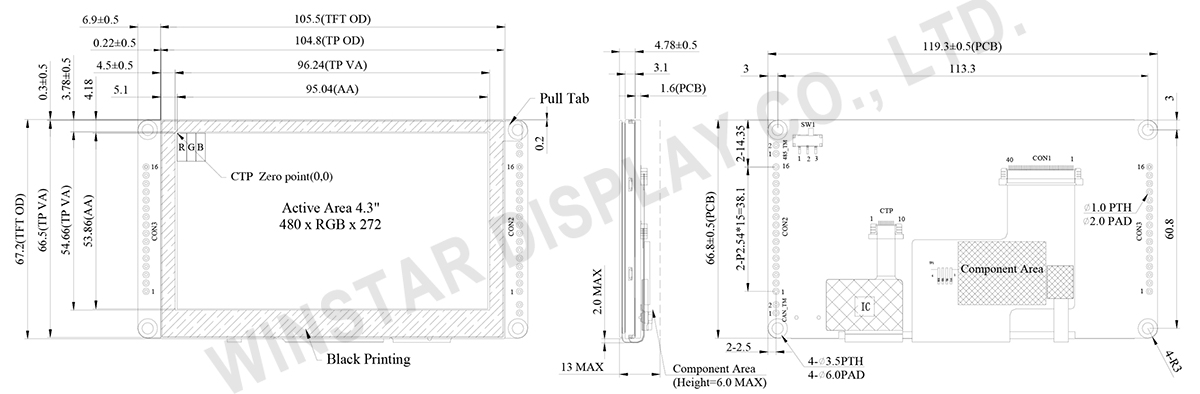

規格圖
產品規格
規格說明
| 項目 | 標準值 | 單位 |
|---|---|---|
| 工作電壓 | 5-28 | Vdc |
| 通訊介面 | RS485 differential | -- |
| MCU | STM32F750 | N/A |
| 快閃記憶體容量 | 16 | MB |
| LCD顯示器尺寸 | 4.3 | 吋 |
| 解析度 | 480 × RGB × 272(TFT) | dots |
| 模組尺寸 | 119.3(W) × 67.2(H) × 13(D) | mm |
| 有效區域尺寸 | 95.04(W) × 53.856 (H) | mm |
| 像素間距 | 0.198(H) × 0.198(V) | mm |
| 亮度 | 最小值: 300; 典型值: 400 | cd/m2 |
| 背光類型 | TFT全透 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 16:9 | |
| 觸控面板 | 電容式觸控面板 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 供電電壓 | VCC | 5 | 12 | 28 | V |
| 供電電流 | ICC | - | 180 | mA | |
|
I/O pin電壓 |
- | - | - | 3.3 | mA |
BOM
| 項目 | 說明 |
|---|---|
| LCM | WF43WTWAEDNGA# |
| PCBA | SV10004R300WB00N0105 |
Pin功能定義
CN2 定義
| Pin | 符號 | 功能說明 | 備註 |
|---|---|---|---|
| 16 | GND | Power GND | Input |
| 15 | RS485_A | Driver output or receiver input (complementary to B) | BUS I/O |
| 14 | RS485_B | Driver output or receiver input (complementary to B) | BUS I/O |
| 13 | VIN | Power +5V~+28V | Input |
| 12 | GND | Power GND | Input |
| 11 | Reserved | -- | -- |
| 10 | Reserved | -- | -- |
| 9 | Reserved | -- | -- |
| 8 | Reserved | -- | -- |
| 7 | Reserved | -- | -- |
| 6 | GND | Power GND | Input |
| 5 | GND | Power GND | Input |
| 4 | Reserved | -- | -- |
| 3 | Reserved | -- | -- |
| 2 | GND | Power GND | Input |
| 1 | VIN | Power +5V~+28V | Input |
CN3 定義
| Pin | 符號 | 功能說明 | 備註 |
|---|---|---|---|
| 16 | IO_7 | GPIO (PC5) | I/O |
| 15 | IO_6 | GPIO (PC4) | I/O |
| 14 | IO_5 | GPIO (PC1) | I/O |
| 13 | IO_4 | GPIO (PF9) | I/O |
| 12 | IO_3 | GPIO (PB5) | I/O |
| 11 | IO_2 | GPIO (PB4) | I/O |
| 10 | IO_1 | GPIO (PD5) | I/O |
| 9 | IO_0 | GPIO (PD4) | I/O |
| 8 | BOOT0 | -- | -- |
| 7 | WKUP | Wake UP (PA0) | Input |
| 6 | GND | GND for SWD interface | Output |
| 5 | NRST | Reset pin for SWD interface | Input |
| 4 | SWDIO | Data pin for SWD interface | I/O |
| 3 | GND | GND for SWD interface | Output |
| 2 | SWCLK | CLK pin for SWD interface | Input |
| 1 | +3V3 | 3.3V power for SWD interface | Output |
