產品敘述

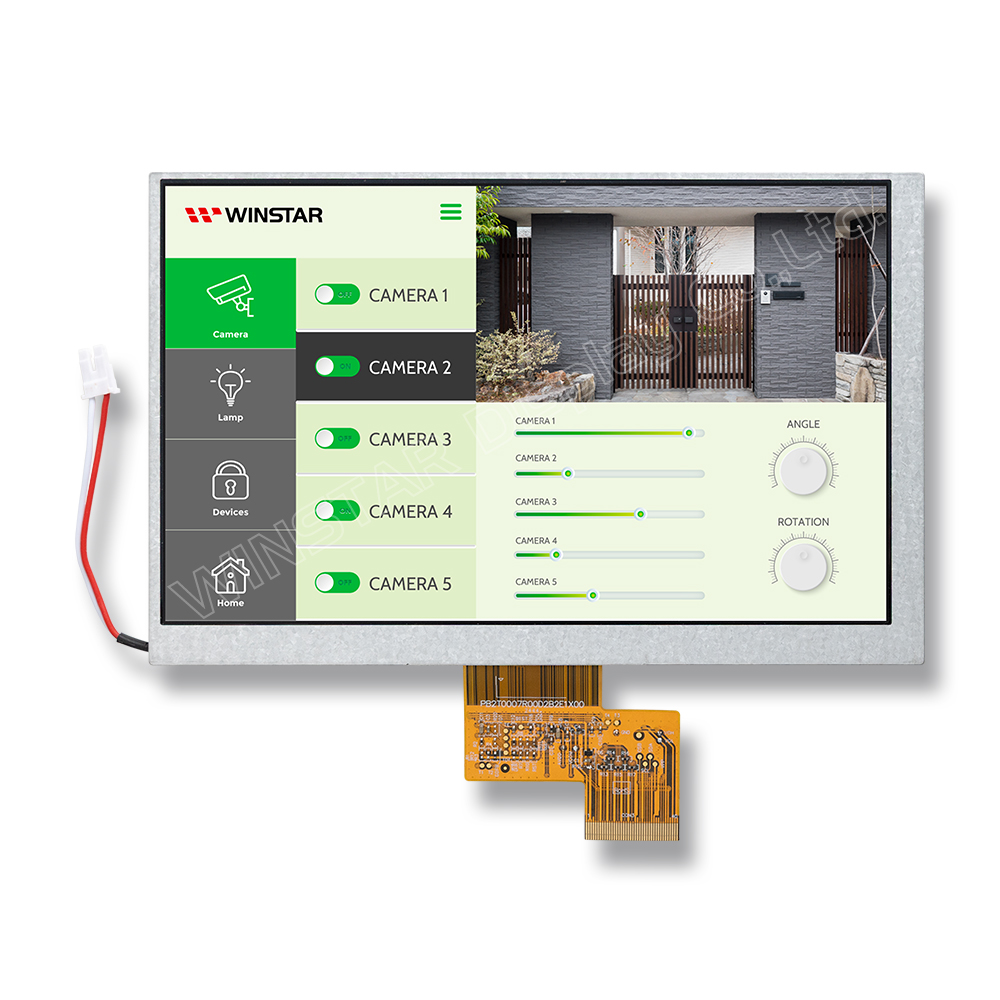

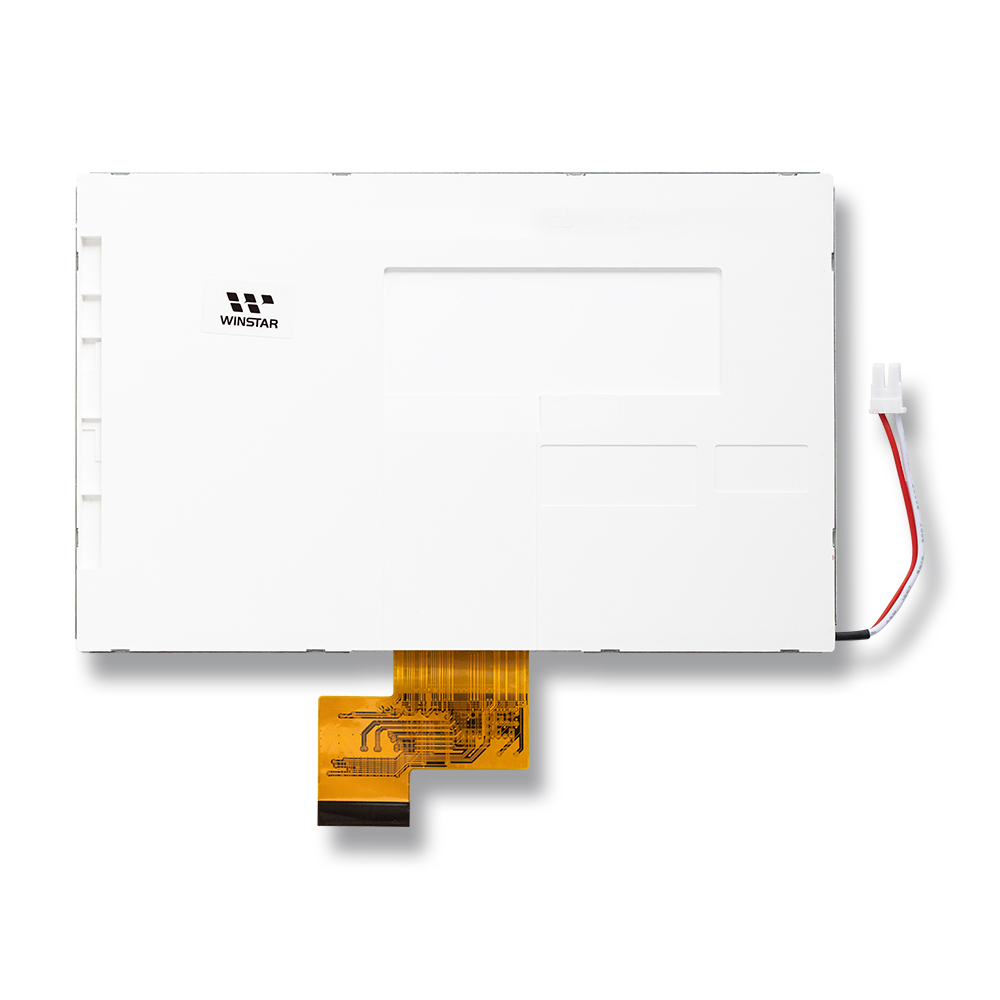

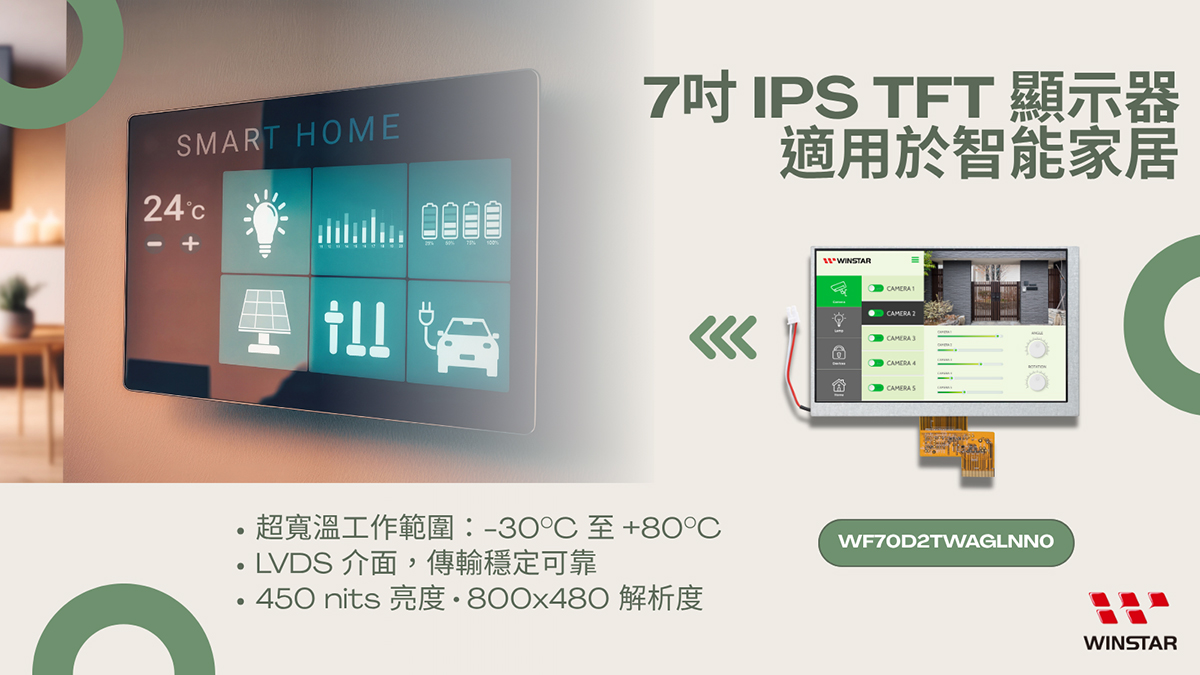

WF70D2TWAGLNN0 是一款 7 吋廣溫 IPS TFT LCD 顯示器，解析度為 800×480，採用 LVDS 介面，並搭載 RM53052 與 RM57452 驅動 IC。
顯示器典型亮度為 450 cd/m²，對比度為 1500:1。IPS 面板提供 85/85/85/85 度（典型值）的廣視角。模組尺寸為 165.0 × 104.6 × 5.3 mm，有效顯示區域為 152.4 × 91.44 mm。
此模組支援 -30°C 至 +80°C 的廣溫工作範圍，可因應較嚴苛環境下的顯示需求。

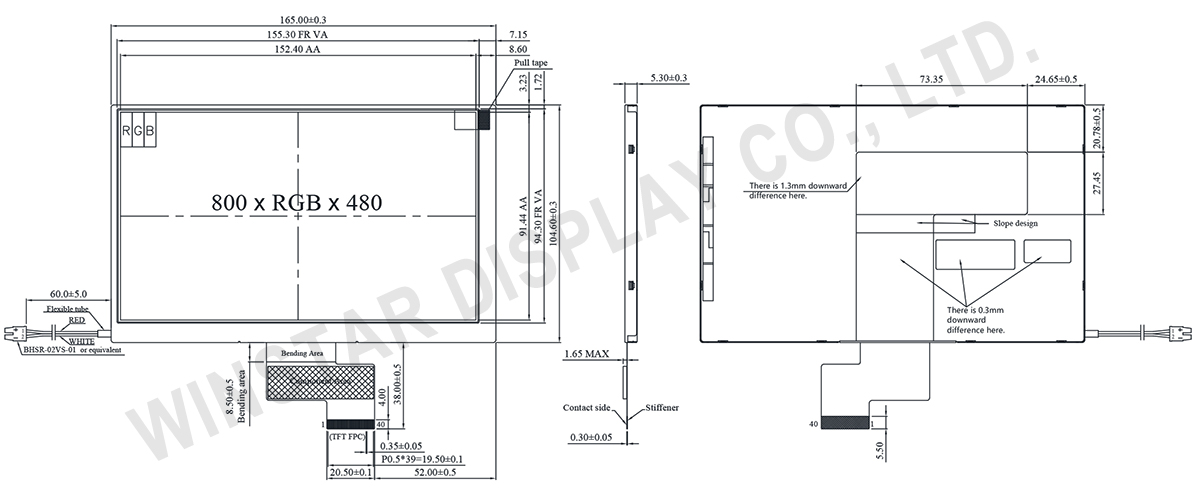

規格圖
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 800 × RGB × 480(TFT) | dots |
| 模組尺寸 | 165.0(W) × 104.6(H) × 5.3 (MAX)(D) | mm |
| 有效區域 | 152.4 × 91.44 | mm |
| 像素間距 | 0.1905 × 0.1905 | mm |
| LCD類型 | TFT全透 | |
| 視角 | 85/85/85/85 | |
| TFT IC | RM53052+RM57452 | |
| 長寬比 | 16:9 | |
| 背光類型 | LED,白色 | |
| TFT 介面 | LVDS | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓 | VDD | 2.9 | 3.3 | 3.6 | V |
| 類比電源 | AVDD | - | 13.0 | - | V |
| TFT TFT VGH 電壓 | VGH | - | 25.0 | - | V |
| TFT VGL 電壓 | VGL | - | -5.9 | - | V |
| TFT Vcom 電壓 | Vcom | - | 6.2 | - | V |
| 電源電流 | IDD | - | 19.3 | 29 | mA |
| 類比電源電流 | IAVDD | - | 11.5 | 18 | mA |
| TFT VGH 電流 | IVGH | - | 0.27 | 1.0 | mA |
| TFT VGL 電流 | IVGL | - | 0.27 | 1.0 | mA |
| TFT Vcom 電流 | IVCOM | - | 1.3 | 2 | uA |
LED驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED 電流 | － | － | 180 | － | mA |
| LED 電壓 | VLED+ | 8.4 | 9.0 | 9.6 | V |
| LED 使用壽命 | － | 50,000 | － | － | Hr |
Pin功能定義
1. LCM PIN 定義
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | VCOM | Common Voltage |
| 2 | VDD | Digital circuit |
| 3 | VDD | Digital circuit |
| 4 | NC | No connection |
| 5 | RESET | Global reset pin |
| 6 | STBYB | Standby mode, Normally pulled high STBYB = “1”, normal operation STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
| 7 | GND | Ground |
| 8 | RXIN0- | Negative LVDS differential data input |
| 9 | RXIN0+ | Positive LVDS differential data input |
| 10 | GND | Ground |
| 11 | RXIN1- | Negative LVDS differential data input |
| 12 | RXIN1+ | Positive LVDS differential data input |
| 13 | GND | Ground |
| 14 | RXIN2- | Negative LVDS differential data input |
| 15 | RXIN2+ | Positive LVDS differential data input |
| 16 | GND | Ground |
| 17 | RXCLKIN- | Negative LVDS differential clock input |
| 18 | RXCLKIN+ | Positive LVDS differential clock input |
| 19 | GND | Ground |
| 20 | RXIN3- | Negative LVDS differential data input |
| 21 | RXIN3+ | Positive LVDS differential data input |
| 22 | GND | Ground |
| 23 | NC | No connection |
| 24 | NC | No connection |
| 25 | GND | Ground |
| 26 | NC | No connection |
| 27 | NC | No connection |
| 28 | SELB | 6bit/8bit mode select H:8bit / L:6bit |
| 29 | AVDD | Power for Analog Circuit |
| 30 | GND | Ground |
| 31 | NC | No connection |
| 32 | NC | No connection |
| 33 | L/R | Horizontal inversion |
| 34 | U/D | Vertical inversion |
| 35 | VGL | Negative power for TFT |
| 36 | NC | No connection |
| 37 | NC | No connection |
| 38 | VGH | Positive power for TFT |
| 39 | NC | No connection |
| 40 | NC | No connection |
2. 背光驅動部件
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | White, LED_ Cathode |
