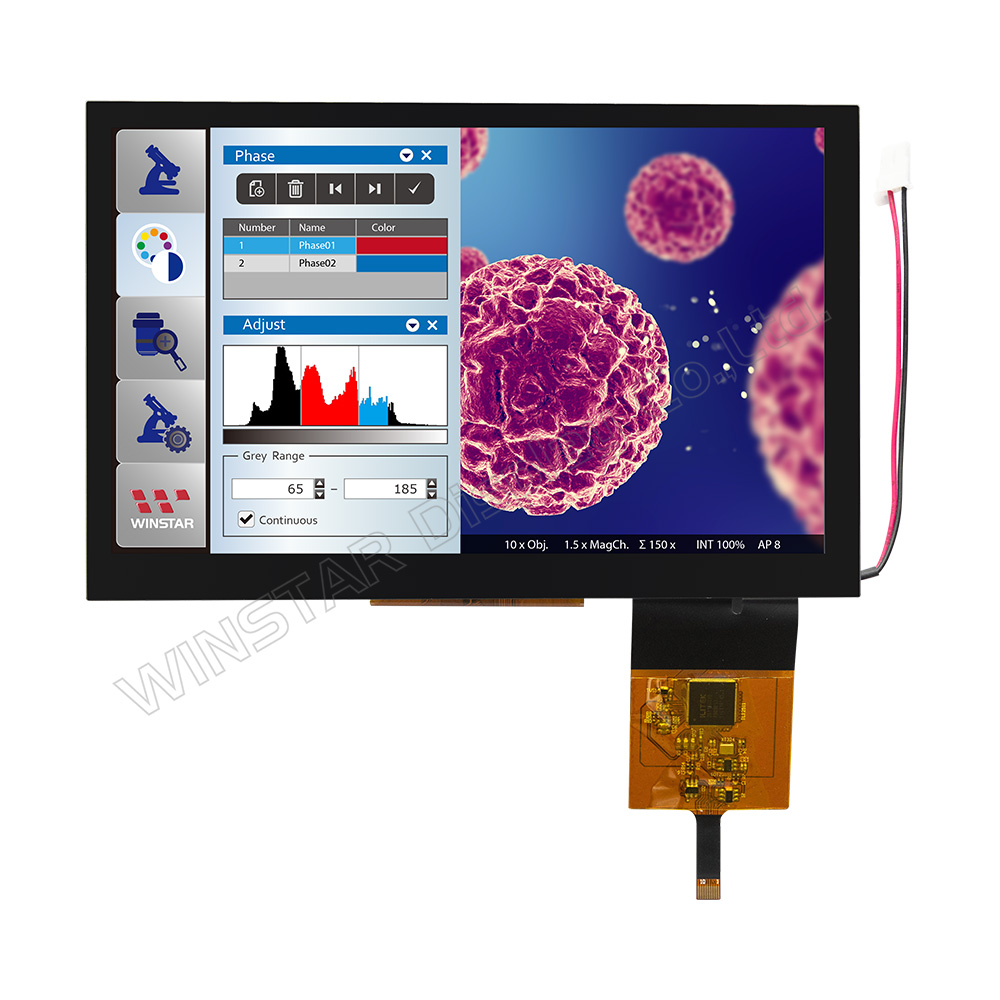

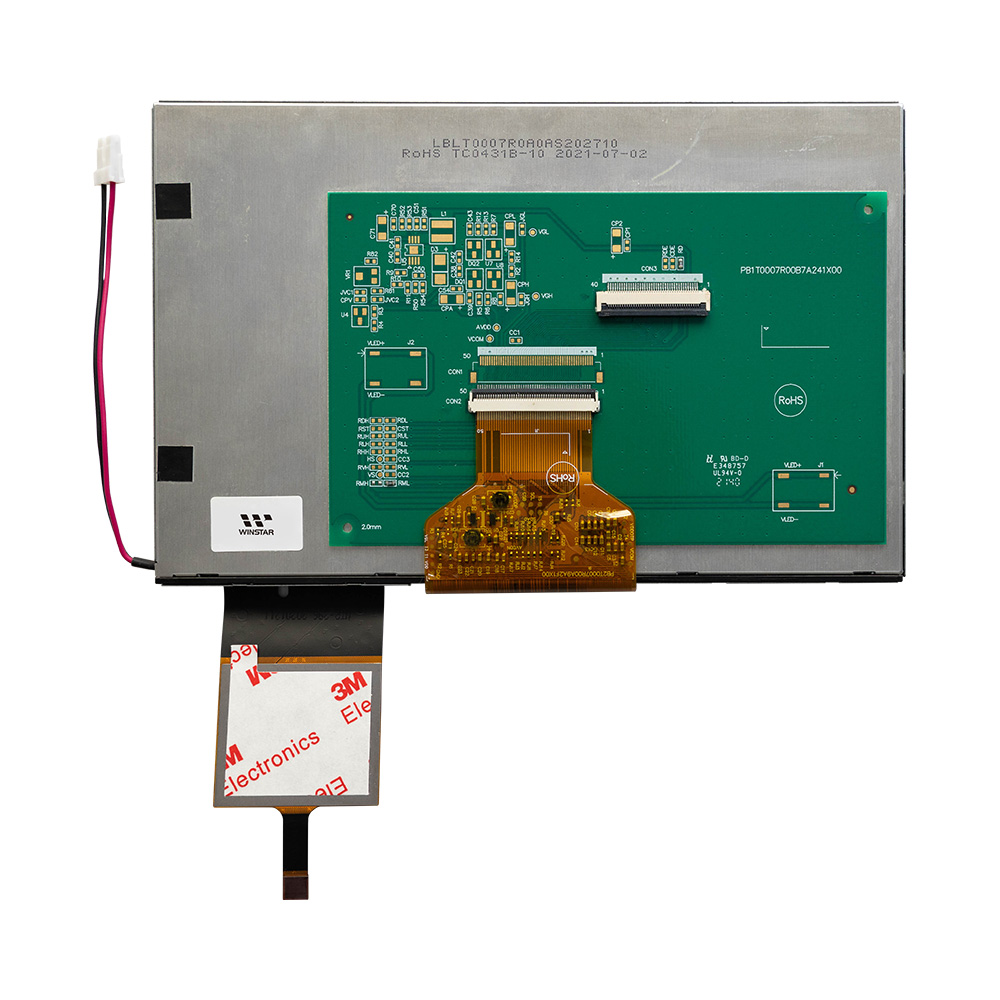

7吋廣溫 IPS TFT LCD 電容式觸控顯示器 800x480

型號 WF70B8SWAGDNB0

►尺寸: 7吋
►解析度: 800x480 像素
►視角: 80/80/80/80 (IPS)
►介面: RGB
►驅動IC：HX8249-A + HX8678-C
►控制板: 無
►亮度(cd/m²): 800
►鐵框螺絲孔: 無
►觸控面板: PCAP投射電容式觸控面板
►觸控點數: 5點
►工作溫度: -30~+80°C (廣溫)

規格下載

索取Demo Code

產品詢問

上一個產品回分類頁下一個產品

產品敘述

WF70B8SWAGDNB0 是一款 7吋廣溫 TFT LCD 顯示器，解析度為 800×480，搭配投射式電容觸控面板（PCAP）。此款採用 HX8249-A 與 HX8678-C 驅動 IC，並支援 18-bit RGB 介面。

顯示器典型亮度為 800 cd/m²，對比度為 1000:1。IPS 面板提供 80/80/80/80 度（典型值）的廣視角，表面採防眩光處理。模組尺寸為 165.8 × 106.61 × 12.95 mm，有效顯示區域為 152.40 × 91.44 mm。

電容式觸控面板支援最多 5 點多點觸控，並提供 I2C 與 USB 介面，方便整合至不同系統架構。此模組支援 -30°C 至 +80°C 的廣溫工作範圍，儲存溫度範圍為 -40°C 至 +85°C。

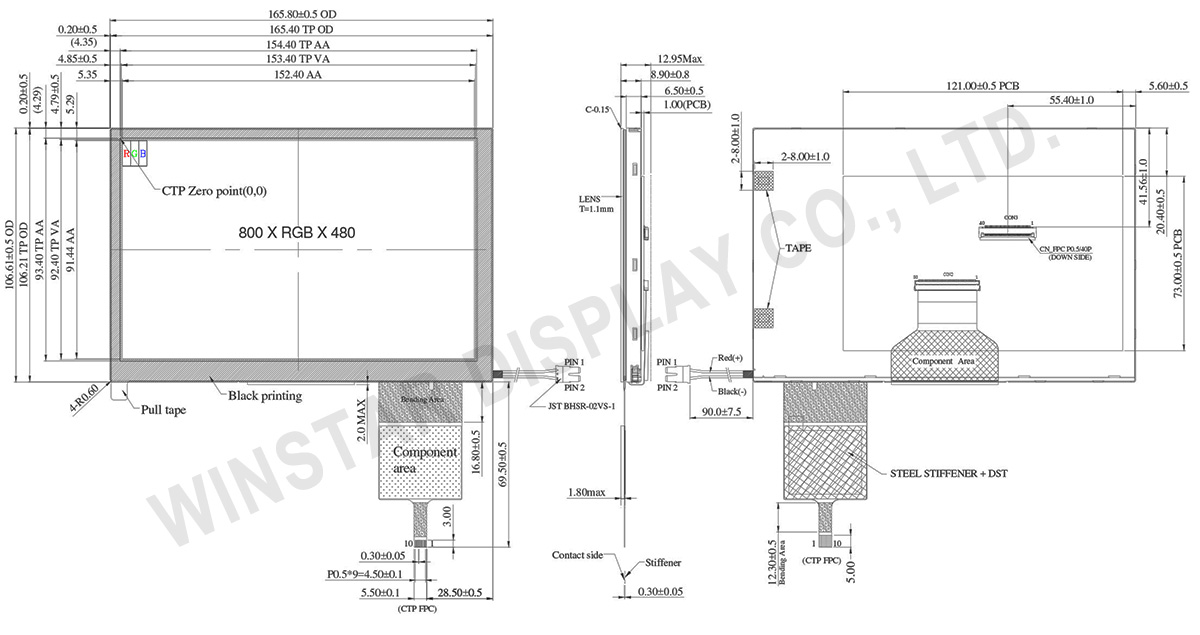

規格圖

產品規格

規格說明

項目	規格	單位
尺寸(對角線)	7.0	吋
點陣(解析度)	800 x RGB x 480(TFT)	dots
模組尺寸	165.8 (W) x 106.61 (H) x 12.95(D)	mm
有效區域	152.40 x 91.44	mm
點間距	0.1905 x 0.1905	mm
LCD類型	TFT 全透
視角	80/80/80/80
TFT 介面	18-bit RGB
TFT 驅動 IC	HX8249-A + HX8678-C 或相容IC
長寬比	15:9
背光類型	LED, 平常白
CTP IC	ILI2511 或相容IC
CTP 介面	USB (可用I2C)
CTP FW 版本	6.0.0.0.0.0.0.1
觸控面板	投射電容式觸控面板 (PCAP)
表面	亮面

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-30	－	+80	℃
儲存溫度	TST	-40	－	+85	℃

電氣特性

工作條件

項目	符號	最小值	典型值	最大值	單位
電源電壓	Vcc	2.7	3.3	3.6	V
電源電流	Icc	－	22	33	mA
PCAP電源電壓	USB_VDD 5V	4.4	5.0	5.5	V
PCAP電源電壓	I_VDD 5V	－	83.6	126	mA

LED驅動條件

參數	符號	最小值	典型值	最大值	單位
LED電流	－	－	450	－	mA
LED電壓	VLED+	8.1	9.3	10.2	V
LED使用壽命	－	40000	－	－	Hr

Pin功能定義

1.LCM PIN 定義

Pin	符號	功能說明
1	GND	Power ground
2	GND	Power ground
3	NC	No connection
4	VCC	Power voltage
5	VCC	Power voltage
6	VCC	Power voltage
7	VCC	Power voltage
8	NC	No connection
9	DE	Data enable signal for TTL mode.
10	GND	Power ground
11	GND	Power ground
12	GND	Power ground
13	B5	Blue data
14	B4	Blue data
15	B3	Blue data
16	GND	Power ground
17	B2	Blue data
18	B1	Blue data
19	B0	Blue data(LSB)
20	GND	Power ground
21	G5	Green data
22	G4	Green data
23	G3	Green data
24	GND	Power ground
25	G2	Green data
26	G1	Green data
27	G0	Green data(LSB)
28	GND	Power ground
29	R5	Red data
30	R4	Red data
31	R3	Red data
32	GND	Power ground
33	R2	Red data
34	R1	Red data
35	R0	Red data (LSB)
36	GND	Power ground
37	GND	Power ground
38	DCLK	Sample clock
39	GND	Power ground
40	GND	Power ground

2.背光 PIN 定義

Pin	符號	說明
1	VLED+	Red, LED_ Anode
2	VLED-	White, LED_ Cathode

3.PCAP PIN 定義

Pin	符號	功能說明
1	USB_VSS	System ground
2	USB_VDD 5V	Power supply
3	USB_D+	Data +
4	USB_D-	Data -
5	VSS	System ground
6	SDA	I2C data input and output
7	SCL	I2C clock input
8	RST	External Reset, Low is active
9	INT	External interrupt to the host
10	VDDT 3.3	Power supply
