產品敘述

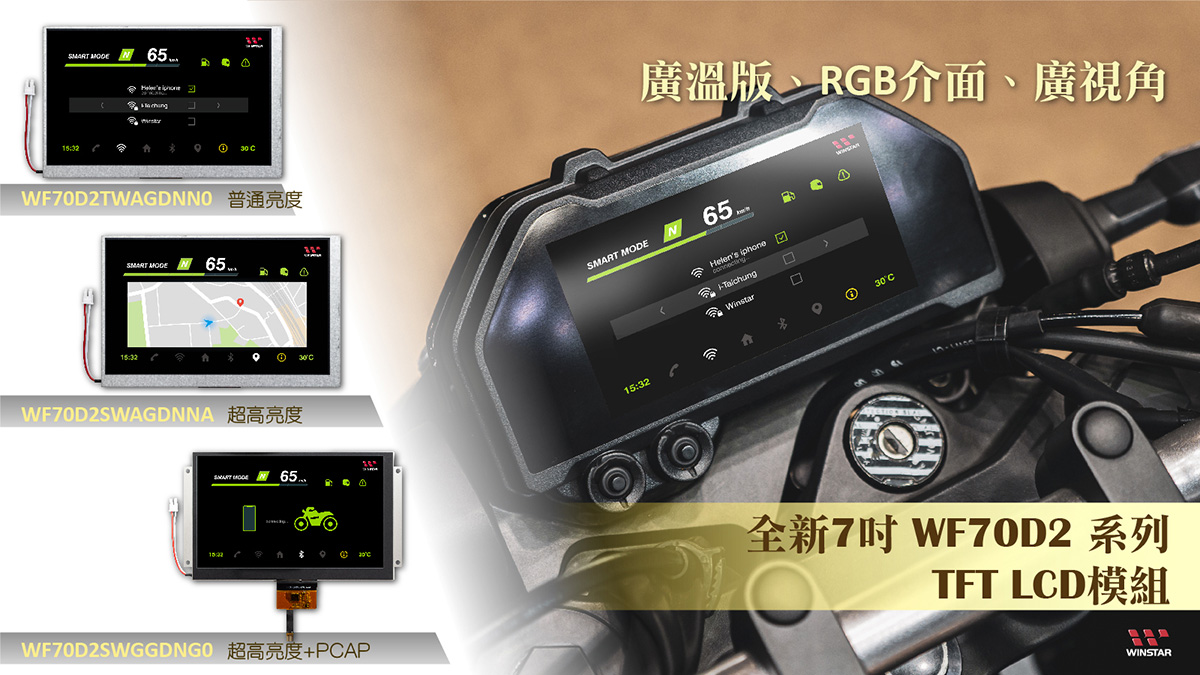

WF70D2SWAGDNNA 是一款 7 吋陽光下可視的 IPS TFT LCD模組，解析度為 800x480 像素，顯示比例為 16:9。具備高達 1700 nits 的超高亮度和典型值為 1500:1 對比度。採用 IPS 顯示技術，提供 85 度的廣視角 (左/右/上/下方向)。WF70D2 系列 TFT LCD 模組採用 IPS 玻璃，相較於 WF70H 和 WF70C4 系列使用的 TN 玻璃，提供了更廣泛的視角，非常適合先前使用 WF70C4 希望提升視覺效果的客戶。在機構和 Pin 定義方面，WF70D2 系列與 WF70H/WF70C4 系列具有相同的規格。
外形尺寸為 165.0 × 104.6 mm，有效顯示區域為 152.4 × 91.44 mm。整合 RM53052 和 RM57452 驅動 IC，支援 18 位元 RGB 介面。設計可靠，在 -30℃ ~ +80℃ 的廣溫範圍內運作，同時能承受類似的儲存溫度條件。顯示模組的供電電壓範圍為 2.9V ~ 3.6V，典型值為 3.3V。
此款模組其高亮度、廣視角和廣溫的特性，使其適合多種應用，包括機車儀表板、門禁系統、戶外充電樁、醫療設備、工業顯示器、礦業設備控制面板、建築工地設備控制、農場自動化系統等。
規格圖
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 800 × RGB × 480(TFT) | dots |
| 模組尺寸 | 165.0(W) × 104.6(H) × 6.8 (MAX)(D) | mm |
| 有效區域 | 152.4 × 91.44 | mm |
| 像素間距 | 0.1905 × 0.1905 | mm |
| LCD類型 | TFT全透 | |
| 視角 | 85/85/85/85 | |
| TFT IC | RM53052+RM57452 | |
| 長寬比 | 16:9 | |
| 背光類型 | LED,白色 | |
| TFT 介面 | 18-bit RGB | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM 電源電壓 | Vcc | － | 2.9 | 3.3 | 3.6 | V |
| LCM 電源電流 | Icc | Black Pattern | － | 85 | 130 | mA |
LED驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED 電流 | － | － | 210 | － | mA |
| LED 電壓 | VLED+ | 14.0 | 18.0 | 19.8 | V |
| LED 使用壽命 | － | 50,000 | － | － | Hr |
Pin功能定義
1. LCM PIN 定義
| Pin | 符號 | 說明 |
|---|---|---|
| 1 | GND | Power Ground |
| 2 | GND | Power Ground |
| 3 | NC | Not Connect |
| 4 | Vcc | Power Supply for Digital Circuit |
| 5 | Vcc | Power Supply for Digital Circuit |
| 6 | Vcc | Power Supply for Digital Circuit |
| 7 | Vcc | Power Supply for Digital Circuit |
| 8 | NC | Not Connect |
| 9 | DE | Data Enable |
| 10 | GND | Power Ground |
| 11 | GND | Power Ground |
| 12 | GND | Power Ground |
| 13 | B5 | Blue Data 5 (MSB) |
| 14 | B4 | Blue Data 4 |
| 15 | B3 | Blue Data 3 |
| 16 | GND | Power Ground |
| 17 | B2 | Blue Data 2 |
| 18 | B1 | Blue Data 1 |
| 19 | B0 | Blue Data 0 (LSB) |
| 20 | GND | Power Ground |
| 21 | G5 | Green Data 5 (MSB) |
| 22 | G4 | Green Data 4 |
| 23 | G3 | Green Data 3 |
| 24 | GND | Power Ground |
| 25 | G2 | Green Data 2 |
| 26 | G1 | Green Data 1 |
| 27 | G0 | Green Data 0(LSB) |
| 28 | GND | Power Ground |
| 29 | R5 | Red Data 5 (MSB) |
| 30 | R4 | Red Data 4 |
| 31 | R3 | Red Data 3 |
| 32 | GND | Power Ground |
| 33 | R2 | Red Data 2 |
| 34 | R1 | Red Data 1 |
| 35 | R0 | Red Data 0(LSB) |
| 36 | GND | Power Ground |
| 37 | GND | Power Ground |
| 38 | DCLK | Clock Signals ; Latch Data at the Falling Edge (CLK) |
| 39 | GND | Power Ground |
| 40 | GND | Power Ground |
2. 背光驅動部件
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | White, LED_ Cathode |
