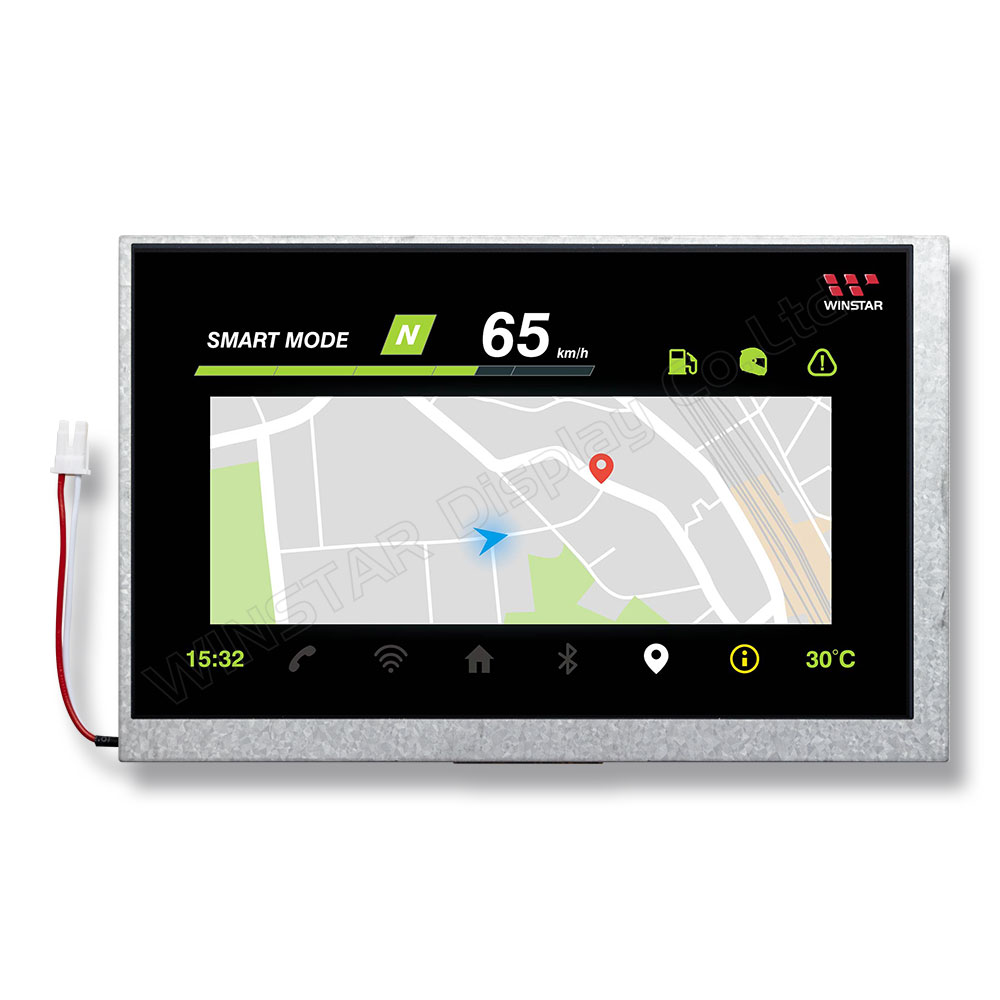

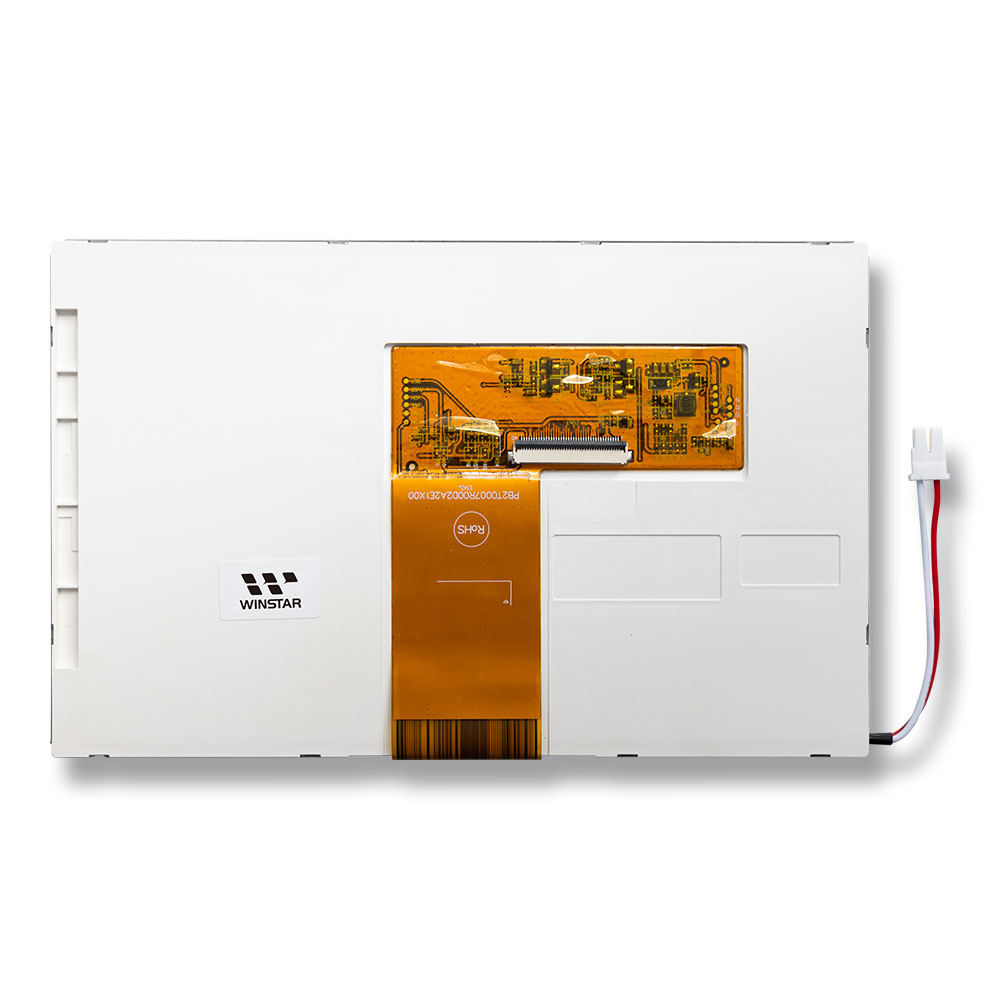

WF70D2SWAGDNNAは、800x480ピクセルの解像度と16:9のアスペクト比を持つ7インチの超高輝度IPS TFT LCDです。1700 cd/m²の超高輝度、コントラスト比は1500:1のコントラスト比（標準値）です。IPSディスプレイ技術を使用して、全方向（左/右/上/下）に85度の広い視野角を提供します。
WF70D2シリーズのTFT LCDモジュールは、WF70HおよびWF70C4シリーズで使用されていたTNガラスからIPSガラスにアップグレードされて、広視野角を提供します。これにより、以前WF70C4を使用していた顧客にとって、視覚パフォーマンスを向上させるのに非常に適しています。WF70D2シリーズは機構的にもピン定義にも、WF70H/WF70C4シリーズと同一の仕様にしています。
外形寸法は165.0 × 104.6 mm、有効表示エリアは152.4 × 91.44 mmです。このモジュールにはRM53052およびRM57452ドライバICが統合されて、18ビットRGBインターフェースをサポートしています。操作温度範囲は-30℃から+80℃で、保存温度も同じです。LCMは、供給電圧が2.9V～3.6Vで、標準値は3.3Vです。
高輝度、広い視野角、温度耐性が優れて、オートバイのダッシュボード、アクセス制御システム、屋外充電ステーション、医療機器、産業用ディスプレイ、採掘機の制御パネル、建設現場の機器、農場の自動化システムなど、幅広い用途に適しています。
外形図
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 7.0 | インチ |
| ドットマトリックス(解像度) | 800 × RGB × 480(TFT) | dots |
| モジュールサイズ | 165.0(W) × 104.6(H) × 6.8 (MAX)(D) | mm |
| 有効エリア | 152.4 × 91.44 | mm |
| 絵素ピッチ | 0.1905 × 0.1905 | mm |
| LCDタイプ | TFT, 黒色, 透過型 | |
| 視野角 | 85/85/85/85 | |
| TFT IC | RM53052+RM57452 | |
| 画面アスペクト比 | 16:9 | |
| バックライトタイプ | LED, 白色 | |
| TFT インターフェイス | 18-bit RGB | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面処理 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | － | +80 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| LCM電源電圧 | Vcc | － | 2.9 | 3.3 | 3.6 | V |
| LCM電源電流 | Icc | Black Pattern | － | 85 | 130 | mA |
LED 駆動条件
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED 電流 | － | － | 210 | － | mA |
| LED 電圧 | VLED+ | 14.0 | 18.0 | 19.8 | V |
| LED LEDの寿命 | － | 50,000 | － | － | Hr |
ピン功能定義
1. LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | GND | Power Ground |
| 2 | GND | Power Ground |
| 3 | NC | Not Connect |
| 4 | Vcc | Power Supply for Digital Circuit |
| 5 | Vcc | Power Supply for Digital Circuit |
| 6 | Vcc | Power Supply for Digital Circuit |
| 7 | Vcc | Power Supply for Digital Circuit |
| 8 | NC | Not Connect |
| 9 | DE | Data Enable |
| 10 | GND | Power Ground |
| 11 | GND | Power Ground |
| 12 | GND | Power Ground |
| 13 | B5 | Blue Data 5 (MSB) |
| 14 | B4 | Blue Data 4 |
| 15 | B3 | Blue Data 3 |
| 16 | GND | Power Ground |
| 17 | B2 | Blue Data 2 |
| 18 | B1 | Blue Data 1 |
| 19 | B0 | Blue Data 0 (LSB) |
| 20 | GND | Power Ground |
| 21 | G5 | Green Data 5 (MSB) |
| 22 | G4 | Green Data 4 |
| 23 | G3 | Green Data 3 |
| 24 | GND | Power Ground |
| 25 | G2 | Green Data 2 |
| 26 | G1 | Green Data 1 |
| 27 | G0 | Green Data 0(LSB) |
| 28 | GND | Power Ground |
| 29 | R5 | Red Data 5 (MSB) |
| 30 | R4 | Red Data 4 |
| 31 | R3 | Red Data 3 |
| 32 | GND | Power Ground |
| 33 | R2 | Red Data 2 |
| 34 | R1 | Red Data 1 |
| 35 | R0 | Red Data 0(LSB) |
| 36 | GND | Power Ground |
| 37 | GND | Power Ground |
| 38 | DCLK | Clock Signals ; Latch Data at the Falling Edge (CLK) |
| 39 | GND | Power Ground |
| 40 | GND | Power Ground |
2. Backlight Driving Part
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | White, LED_ Cathode |
