製品情報

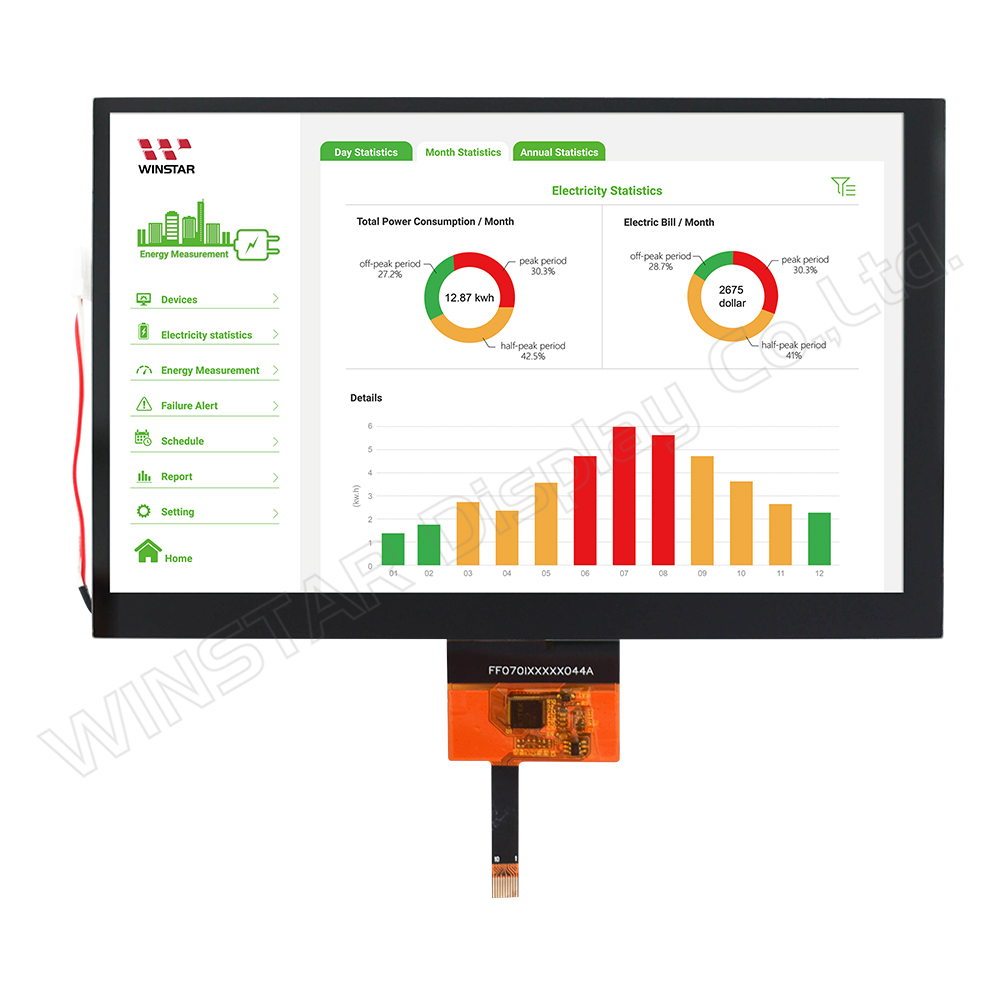

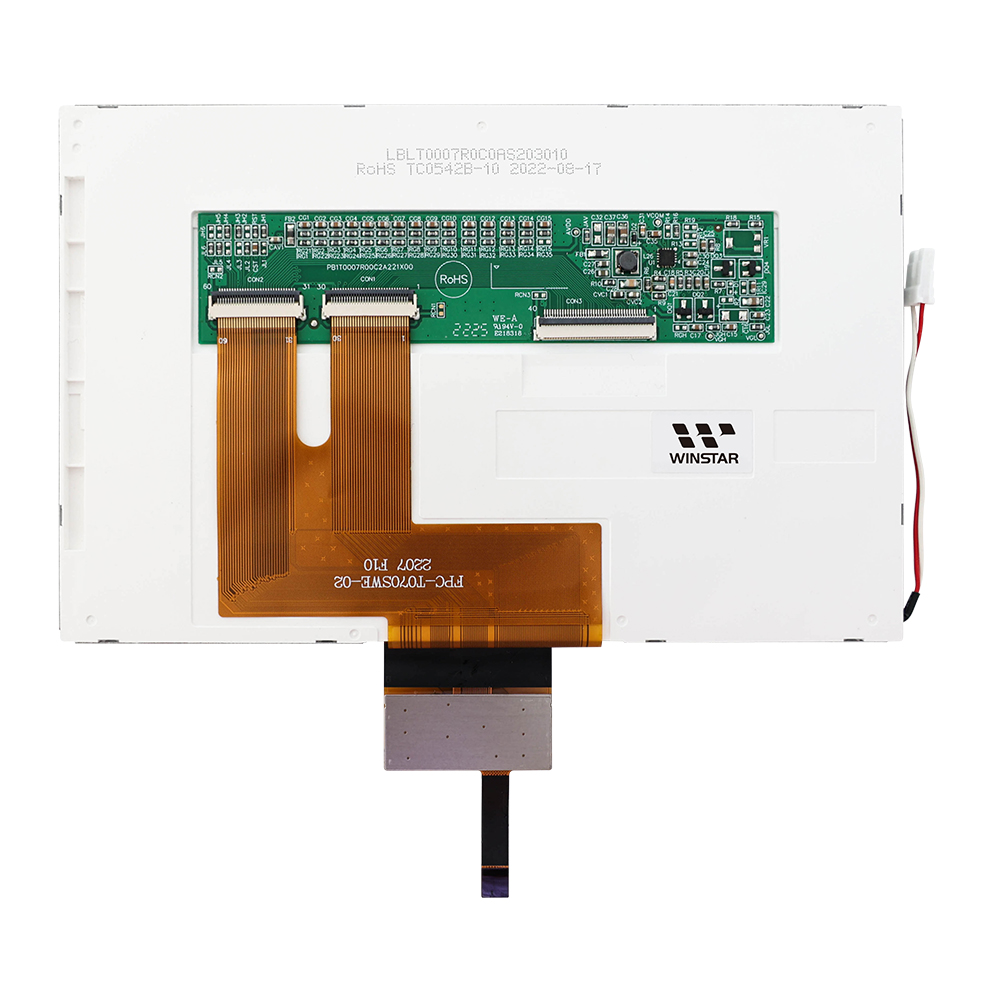

WF70C4SIAGDNG0は、投影型静電容量式タッチパネル (PCAP)を搭載し解像度 WVGA 800x480ピクセルを備えた 7 インチの高輝度 TFT LCD モジュールです。EK79713B および EK73202A IC を内蔵し、18 ビット RGB インターフェイスをサポート致します。
製品の供給電圧(VCC)は 3.0Vから3.6V までで（標準値3.3V）、輝度は800ニット（代表値）です。動作温度範囲は-20℃から+70℃までで、保存温度範囲は-30℃から+80℃までです。 オプションでタッチパネル無しモデルも提案可能です（型番：WF70C4TIBGDAN0）。 また、生産終了 (EOL) となったWF70Hシリーズの後継推奨機種としてWF70C4 シリーズは提案られましたが、詳細について営業担当までお問い合わせください。

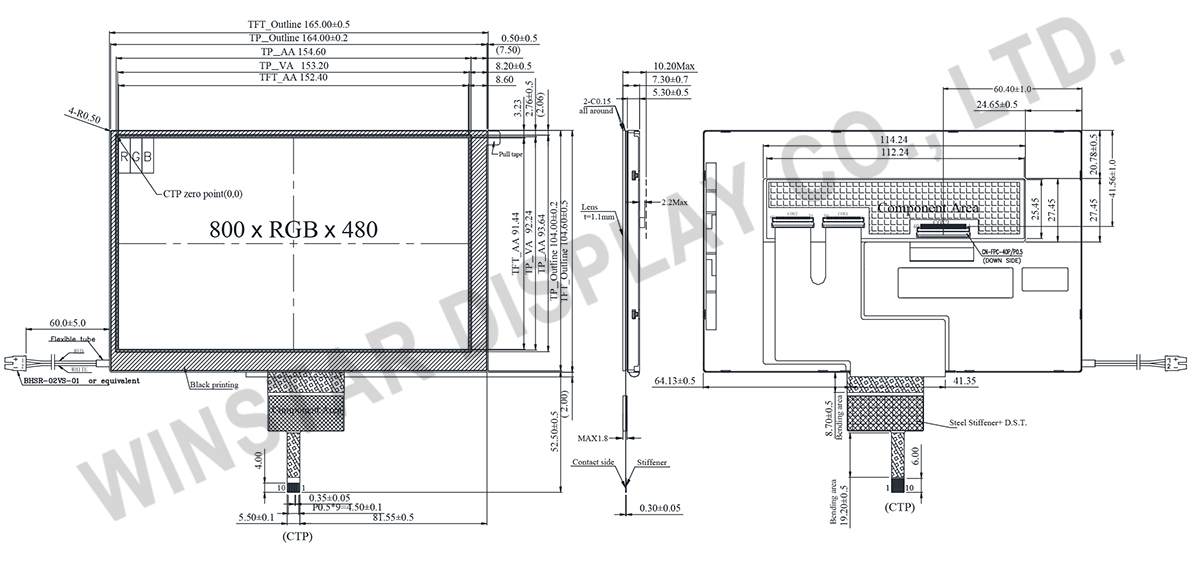

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 7.0 | インチ |
| ドットマトリックス(解像度) | 800 x RGB x 480 (TFT) | dots |
| モジュールサイズ | 165 x 104.6 x 10.2 | mm |
| 有効エリア | 152.4 x 91.44 | mm |
| ピクセルピッチ | 0.1905x 0.1905 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| TFT 駆動IC | EK9713B+EK73202A 或いは互換性IC | |
| 視野角 | 12 時方向 | |
| グレースケール反転角度 | 6 時方向 | |
| アスペクト率 | 16:9 | |
| バックライトタイプ | LED, 白色 | |
| TFT インターフェイス | 18-bit RGB | |
| PCAP IC | ILI2130 or Equivalent | |
| PCAP インターフェス | I2C | |
| PCAP FW バージョン | 0x07.0x00.0x00.0x00.0x70.0x44.0x0A.0x02 | |
| PCAP 解像度 | 16384*16384 | |
| タッチパネル | 投影型静電容量方式タッチパネル, PCAP | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| Operating Temperature | TOP | -20 | － | +70 | ℃ |
| Storage Temperature | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| Supply Voltage For LCM | Vcc | - | 3.0 | 3.3 | 3.6 | V |
| Supply Current For LCM | Icc | Black Pattern | － | 140 | 210 | mA |
| Supply PCAP | VDDT | - | 3.0 | 3.3 | 3.6 | V |
| ICTP | - | － | 62 | 93 | mA |
LED driving conditions
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED current | - | - | 200 | 250 | mA |
| Power Consumption | VBL+=9.8V | - | 1960 | - | mW |
| LED voltage | VBL+ | 8.0 | 9.8 | 11.0 | V |
| LED Life Time | - | - | 50,000 | - | Hr |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 功能説明 |
|---|---|---|
| 1 | GND | Power Ground |
| 2 | GND | Power Ground |
| 3 | NC | Not Connect |
| 4 | Vcc | Power Supply for Digital Circuit |
| 5 | Vcc | Power Supply for Digital Circuit |
| 6 | Vcc | Power Supply for Digital Circuit |
| 7 | Vcc | Power Supply for Digital Circuit |
| 8 | NC | Not Connect |
| 9 | DE | Data Enable |
| 10 | GND | Power Ground |
| 11 | GND | Power Ground |
| 12 | GND | Power Ground |
| 13 | B5 | Blue Data 5 (MSB) |
| 14 | B4 | Blue Data 4 |
| 15 | B3 | Blue Data 3 |
| 16 | GND | Power Ground |
| 17 | B2 | Blue Data 2 |
| 18 | B1 | Blue Data 1 |
| 19 | B0 | Blue Data 0 (LSB) |
| 20 | GND | Power Ground |
| 21 | G5 | Green Data 5 (MSB) |
| 22 | G4 | Green Data 4 |
| 23 | G3 | Green Data 3 |
| 24 | GND | Power Ground |
| 25 | G2 | Green Data 2 |
| 26 | G1 | Green Data 1 |
| 27 | G0 | Green Data 0(LSB) |
| 28 | GND | Power Ground |
| 29 | R5 | Red Data 5 (MSB) |
| 30 | R4 | Red Data 4 |
| 31 | R3 | Red Data 3 |
| 32 | GND | Power Ground |
| 33 | R2 | Red Data 2 |
| 34 | R1 | Red Data 1 |
| 35 | R0 | Red Data 0(LSB) |
| 36 | GND | Power Ground |
| 37 | GND | Power Ground |
| 38 | DCLK | Clock Signals ; Latch Data at the Falling Edge (CLK) |
| 39 | GND | Power Ground |
| 40 | GND | Power Ground |
Backlight Driving Part
| Pin | 記号 | ご説明 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | White, LED_ Cathode |
PCAP PIN 定義
| Pin | 記号 | 功能説明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
