產品敘述

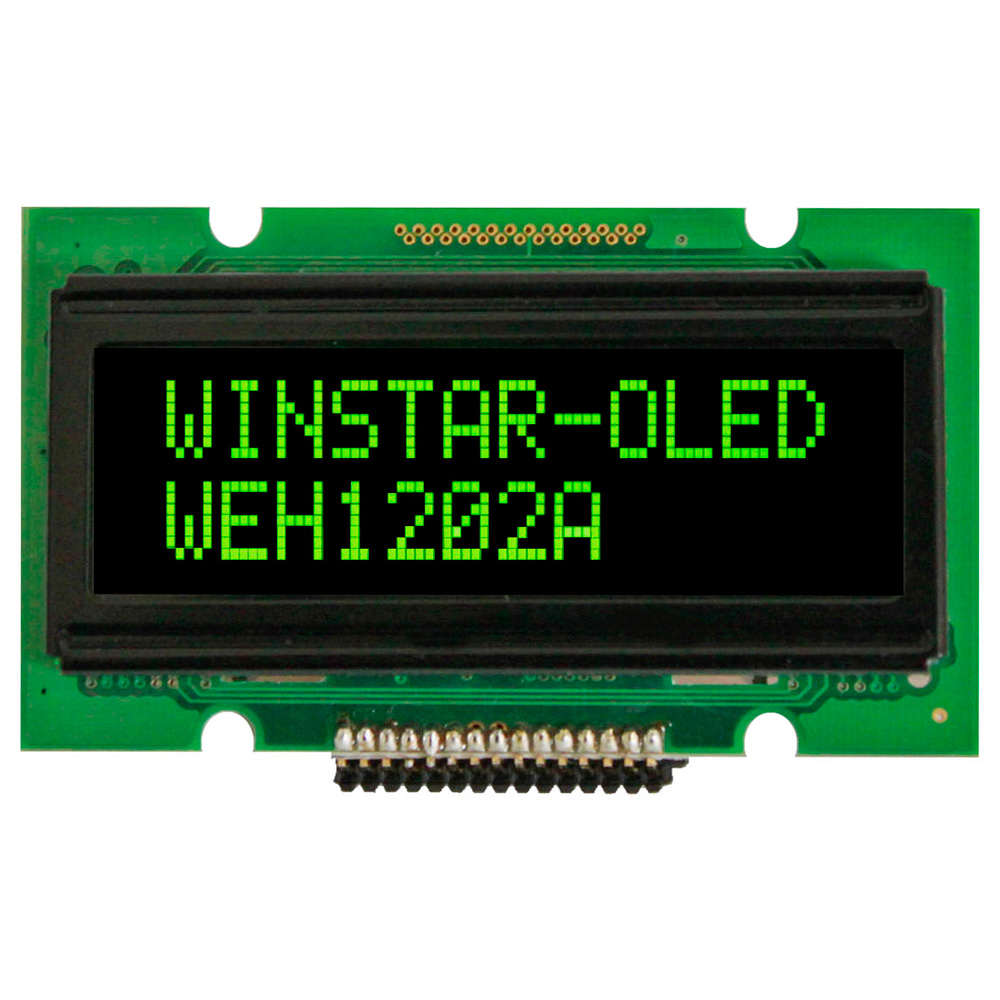

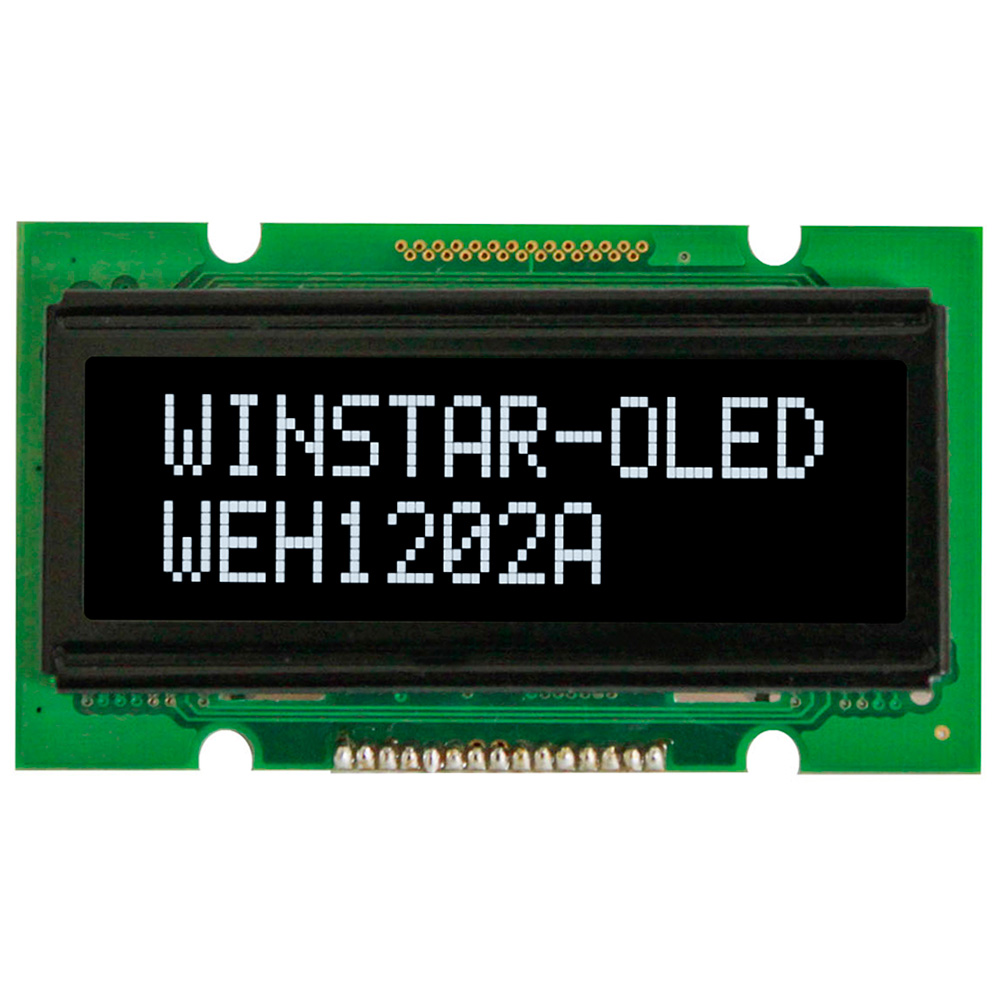

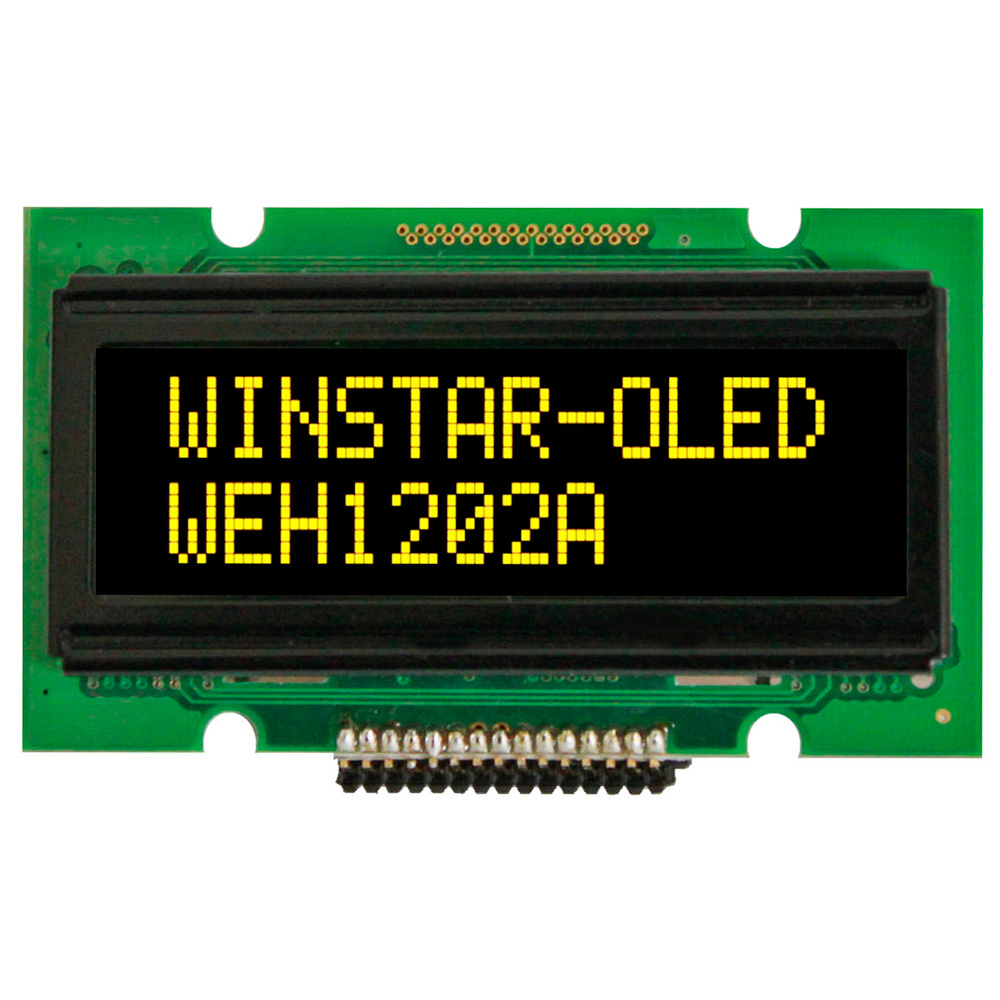

OLED本身的產品特性超薄，有機自發光無需背光源、超廣視角，幾乎無視角限制、低耗電流、高亮度，高對比度、反應速度快、工作溫度範圍廣，使得OLED顯示器非常適合各類型的產品應用。12x2 OLED模組 WEH001202A外觀尺寸與出pin同華凌STN標準品WH1202A為55.70 x 32.00 mm, 可視區尺寸為 46.00 x 14.50 mm。OLED標準品WEH001202A是12個字 x 2行; WEG007616A是與其對應的繪圖型標準品。如果您的產品需要顯示繪圖內容，您可以選擇WEG007616A，其點陣為76 x 16 dots。WEH001202A為COB OLED優點是模組上帶有PCB版，所以比較容易固定在客戶的設備或是產品上。此模組內建華凌研發的 WS0010-TX Controller IC,內建4種字庫English/Japanese, West European, Scandinavian European, and Cyrillic (Russian).

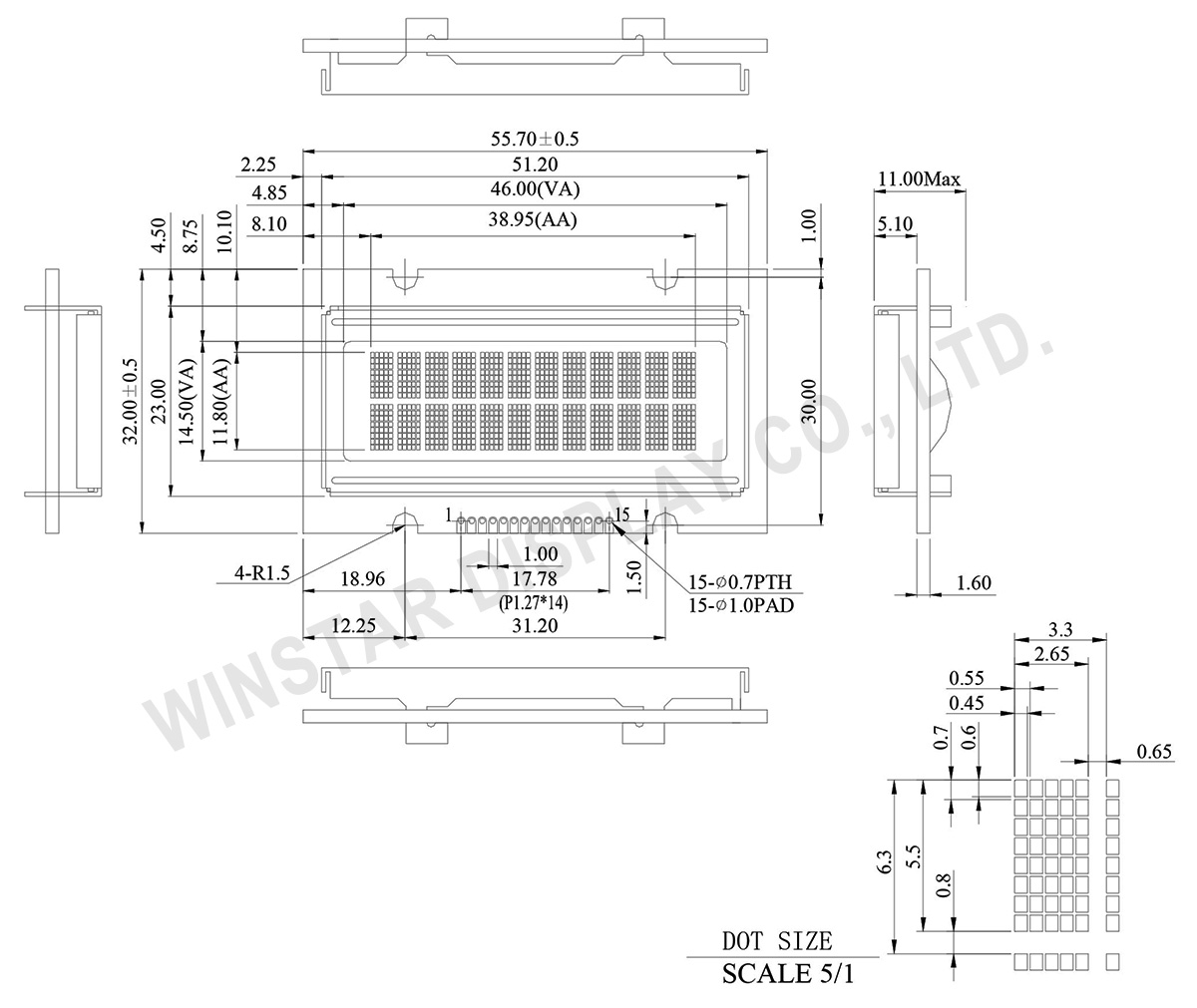

規格圖
Data source ref: WEH001202ALPP5N00100
產品規格
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | NC | － |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 字元數 | 16字x2行 | － |
| 模組尺寸 | 55.7 x 32.0 x 11.0(MAX) | mm |
| 檢視區域 | 46.0 x 14.5 | mm |
| 有效區域 | 38.95 x 11.80 | mm |
| 點大小 | 0.45 x 0.60 | mm |
| 點間距 | 0.55 x 0.70 | mm |
| 字元尺寸 | 2.65 x 5.5 | mm |
| 字元間距 | 3.3 x 6.3 | mm |
| 面板類型 | OLED, 單色 | |
| Duty | 1/16 | |
| IC | WS0010-TX | |
| 介面 | 6800, 可選 8080, SPI | |
| 尺寸 | 1.60 吋 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TST | -40 | +85 | °C |
| 邏輯電源電壓 | VDD-VSS | -0.3 | 5.3 | V |
電氣特性
DC 電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 輸入高電壓 | VIH | － | 0.8xVDD | － | VDD | V |
| 輸入低電壓 | VIL | － | GND | － | 0.2xVDD | V |
| 輸出高電壓 | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 輸出低電壓 | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50%顯示畫面耗電流 | IDD | VDD=5V | － | 30 | 45 | mA |
