產品敘述

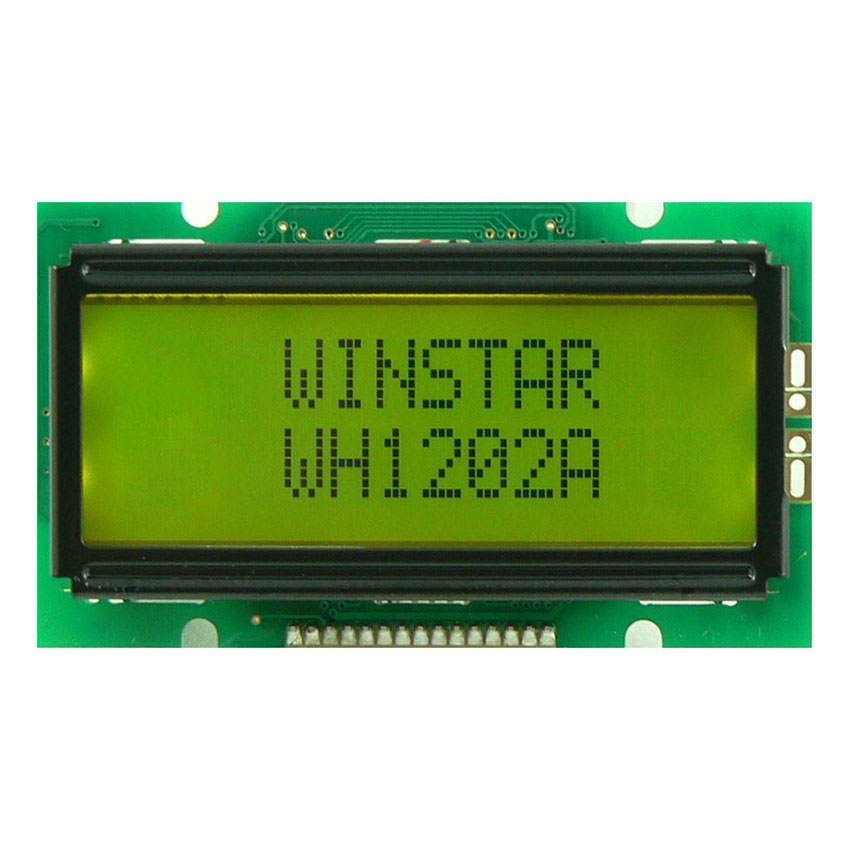

WH1202A 是一款 12 字元 x 2 行字元型 LCD 顯示器模組，模組尺寸為 55.7 x 32.0 mm，有效顯示區域為 37.85 x 11.7 mm，對角線尺寸為 1.56 吋。模組預設電壓為 5V，但使用 3V 時，負電壓僅能提供 3V。模組採用 PCB 結構並設有安裝孔，方便整合至設備機構中。
WH1202A 系列依介面配置搭載 ST7066 或 RW1063 控制器 IC，提供三種介面配置：
- WH1202A:6800 並列介面（ST7066 IC）
- WH1202A1: SPI 串列介面（RW1063 IC）
- WH1202A2：I2C 串列介面（RW1063 IC）
12 字元 x 2 行的顯示格式適合呈現數值、文字及基本狀態資訊，可應用於數位溫度計、可攜式數位萬用電錶、鬧鐘、手持式測試設備、小型工業控制面板，以及其他需要 12x2 字元顯示介面的嵌入式設備。
WH1202A 提供正顯與負顯配置，正顯可選灰色或黃綠色，負顯則提供藍色顯示選項。如有指定顯示顏色或配置需求，請點選頁面上方的「產品詢問」，並於「詢問內容」欄位中註明。

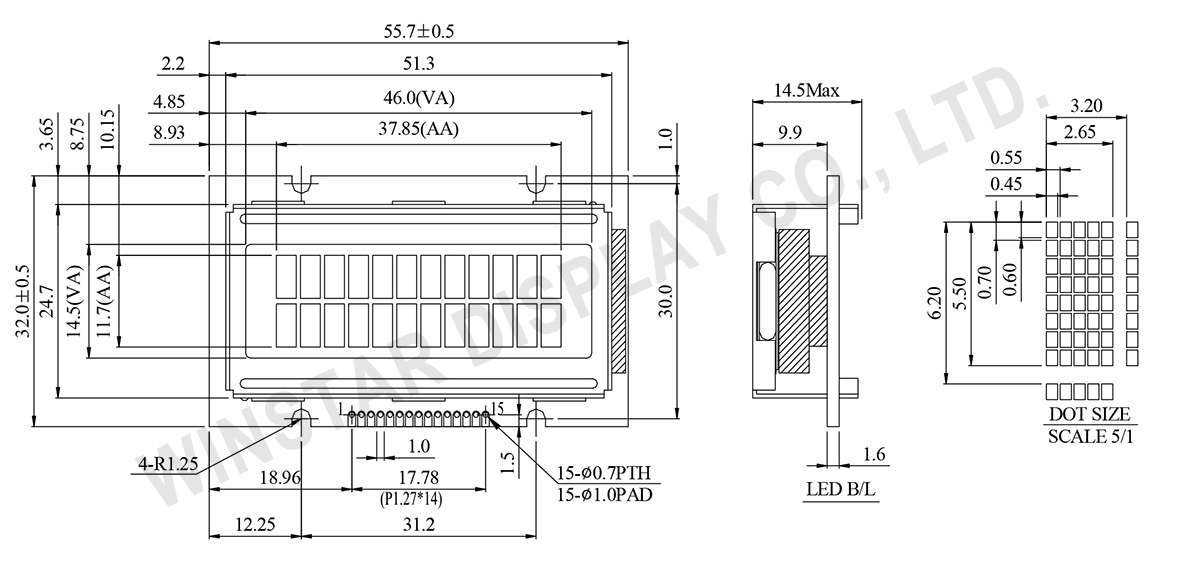

規格圖
Data source ref：WH1202A-TMI-JT
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 字元數 | 12 字元 x 2 行 | － |
| 模組尺寸 | 55.7 x 32.0 x 14.5(MAX) | mm |
| 檢視區域 | 46.0 x 14.5 | mm |
| 有效區域 | 37.85 x 11.7 | mm |
| 點大小 | 0.45 x 0.60 | mm |
| 點間距 | 0.55 x 0.70 | mm |
| 字元尺寸 | 2.65 x 5.50 | mm |
| 字元間距 | 3.20 x 6.20 | mm |
| 驅動方式 | 1/16 | |
| 背光類型 | LED | |
| IC | ST7066U | |
| 介面 | 6800 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 輸入電壓 | VI | VSS | － | VDD | V |
| 邏輯電源電壓 | VDD-VSS | -0.3 | － | 7 | V |
| LCD電源電壓 | VDD-Vo | -0.3 | － | 13 | V |
電器特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD電源電壓 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 4.1 3.5 |
－ 4.2 － |
5.7 4.3 － |
V V V |
| 輸入高電壓 | VIH | － | 0.7 VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | Vss | － | 0.6 | V |
| 輸出高電壓 | VOH | － | 3.9 | － | VDD | V |
| 輸出低電壓 | VOL | － | 0 | － | 0.4 | V |
| 供電電流 | IDD | VDD=5.0V | 0.5 | 1.0 | 2.0 | mA |
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | VO | (Variable) | Operating voltage for LCD |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read L: Write |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB2 | H/L | Data bus line |
| 10 | DB3 | H/L | Data bus line |
| 11 | DB4 | H/L | Data bus line |
| 12 | DB5 | H/L | Data bus line |
| 13 | DB6 | H/L | Data bus line |
| 14 | DB7 | H/L | Data bus line |
| 15 | A | － | Power supply for B/L + |
