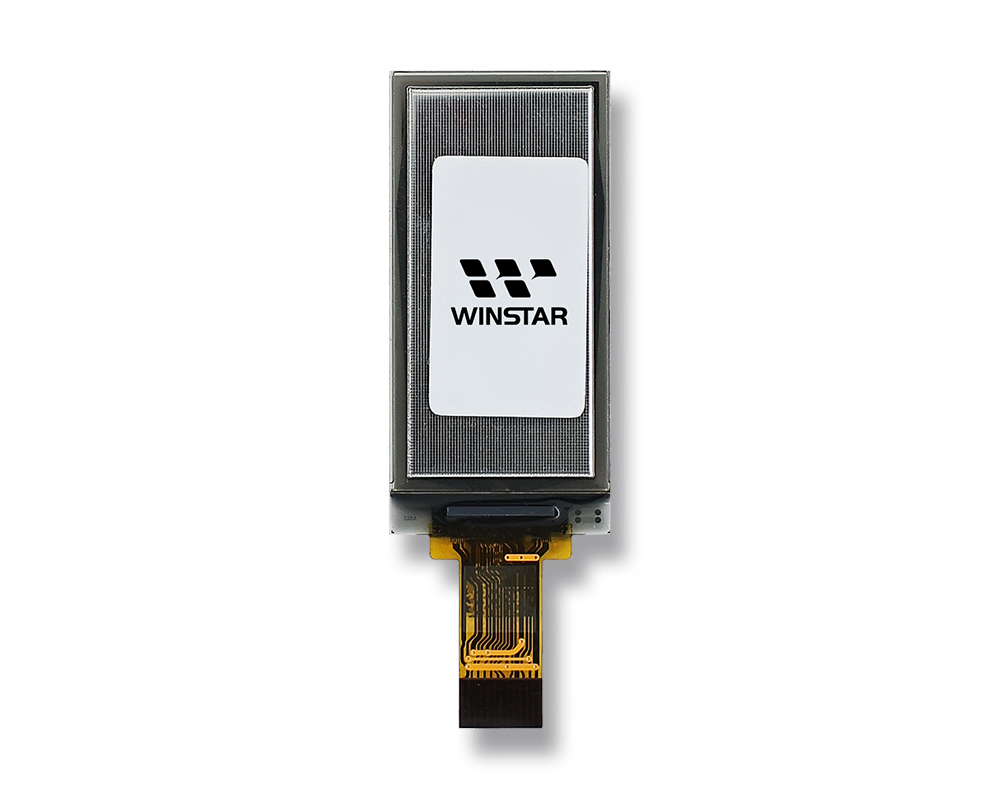

產品敘述
WEO064128B系列1.3吋OLED顯示器模組，以卓越的性能和靈活的整合能力，滿足從電競設備到智能家居和工業控制等多元應用需求。其高對比度、穩定性與低功耗設計，成為研發人員設計高效產品的不二選擇。
產品特色
- 清晰顯示，出色對比：解析度64x128，10,000:1的超高對比度，呈現精確、銳利的畫面。顯示顏色為偏冷白，適合清新、明亮的顯示需求。
- 穩定運作於極端環境：支援 -40℃~80℃ 的寬廣工作溫度範圍，確保在嚴苛環境中穩定運作。
- 靈活系統整合：內建SH1107驅動IC，支援 4-wire SPI 和 I2C 介面。
- 低功耗高效設計：邏輯電壓3.3V，顯示電壓13V，適合各類節能應用範圍。

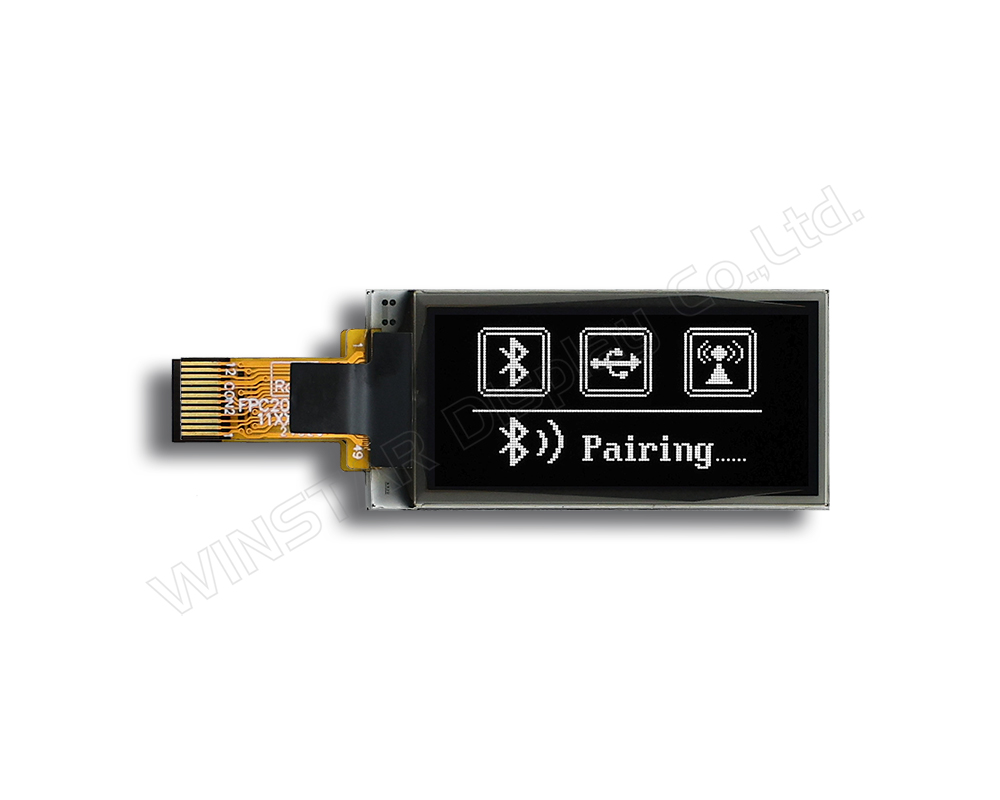

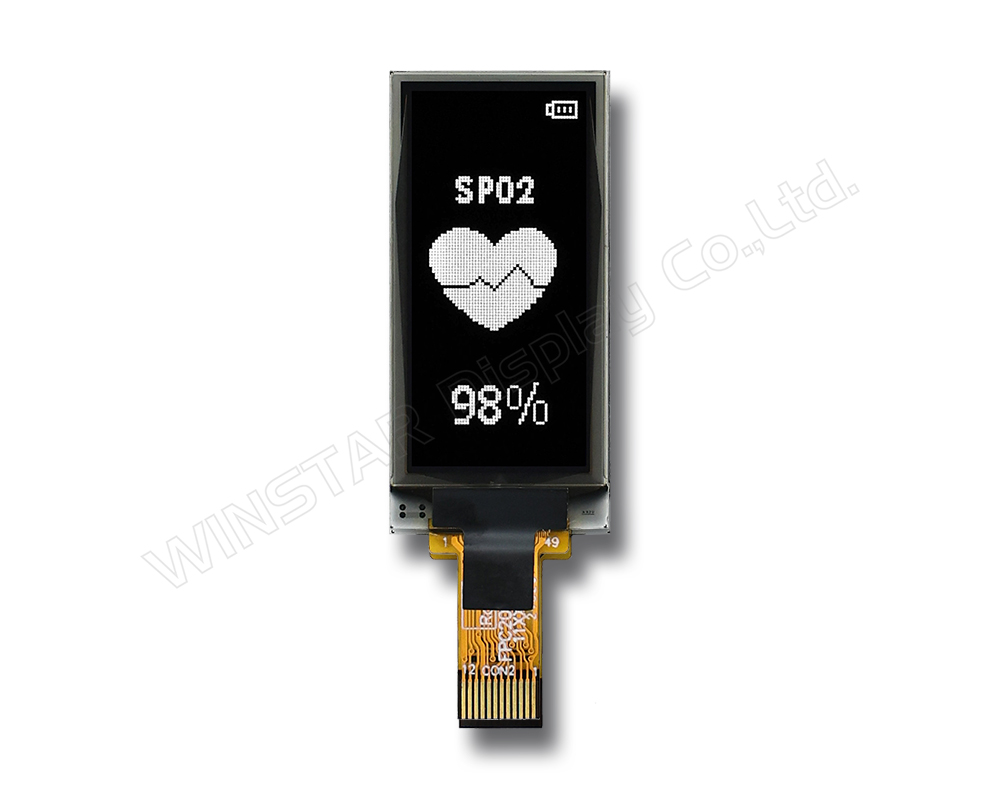

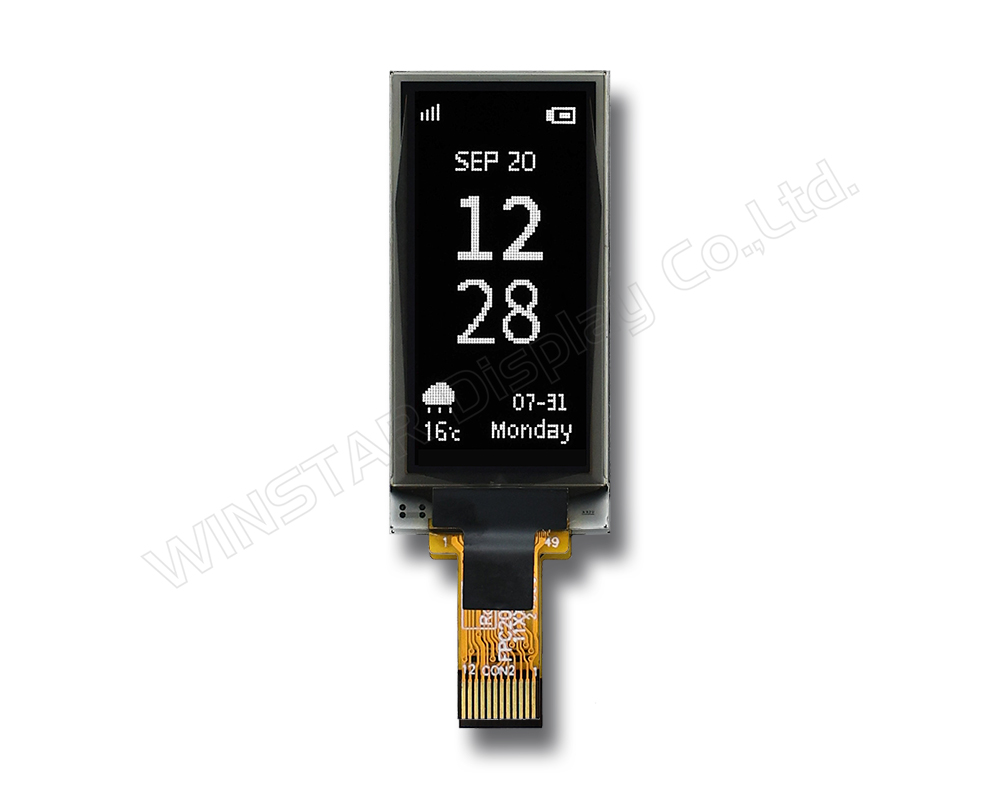

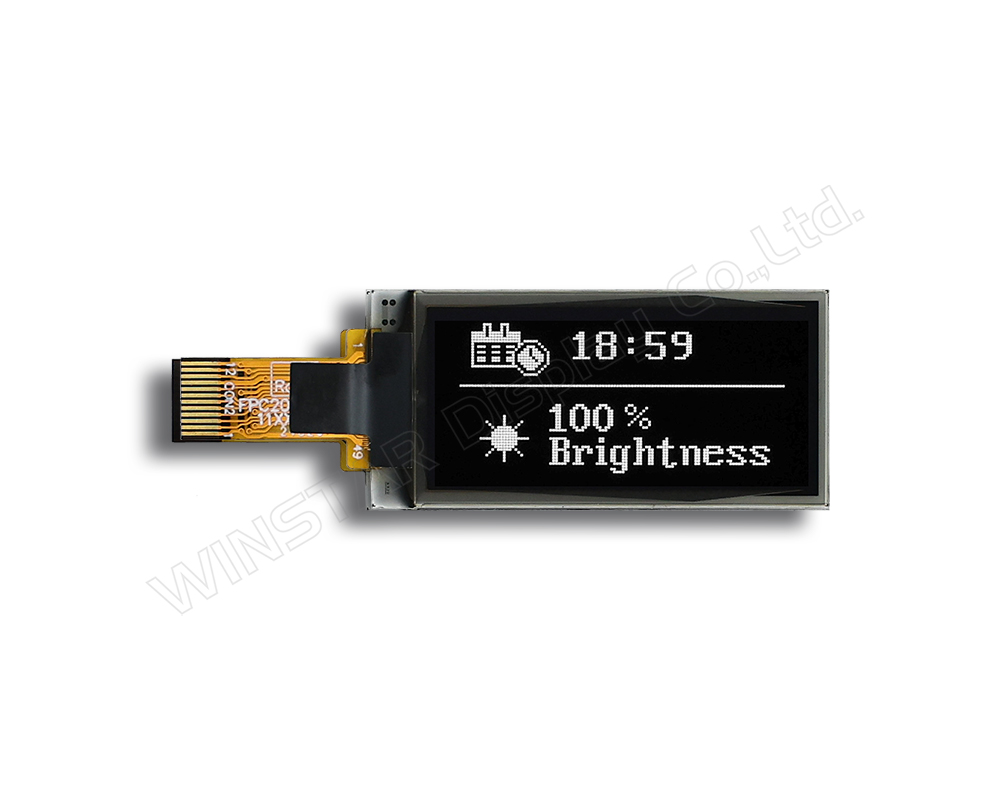

- 支援豎屏（垂直）和橫屏（水平）顯示方向，提供多元應用設計的靈活性。
多元應用範圍
- 電競周邊設備：鍵盤顯示、方向盤控制面板，提供精準反饋與炫酷效果。
- 智能家居與自動化：智能門鎖、家庭控制面板，提升家庭科技體驗。
- 工業控制與檢測：工控系統、精密儀器顯示，確保高效運行與數據呈現。
- 智能穿戴設備：智能手錶、健康追蹤器，提供可靠的數據顯示支援。
WEO064128B系列1.3吋OLED顯示器模組 的高品質與穩定性能，助您輕鬆應對多領域設計挑戰，快速實現產品開發目標。無論是專注於電競市場，還是智能家居與工業應用，此模組都能完美契合您的需求。
立即聯繫我們，探索更多可能，為您的下一代產品設計提供完美支持！

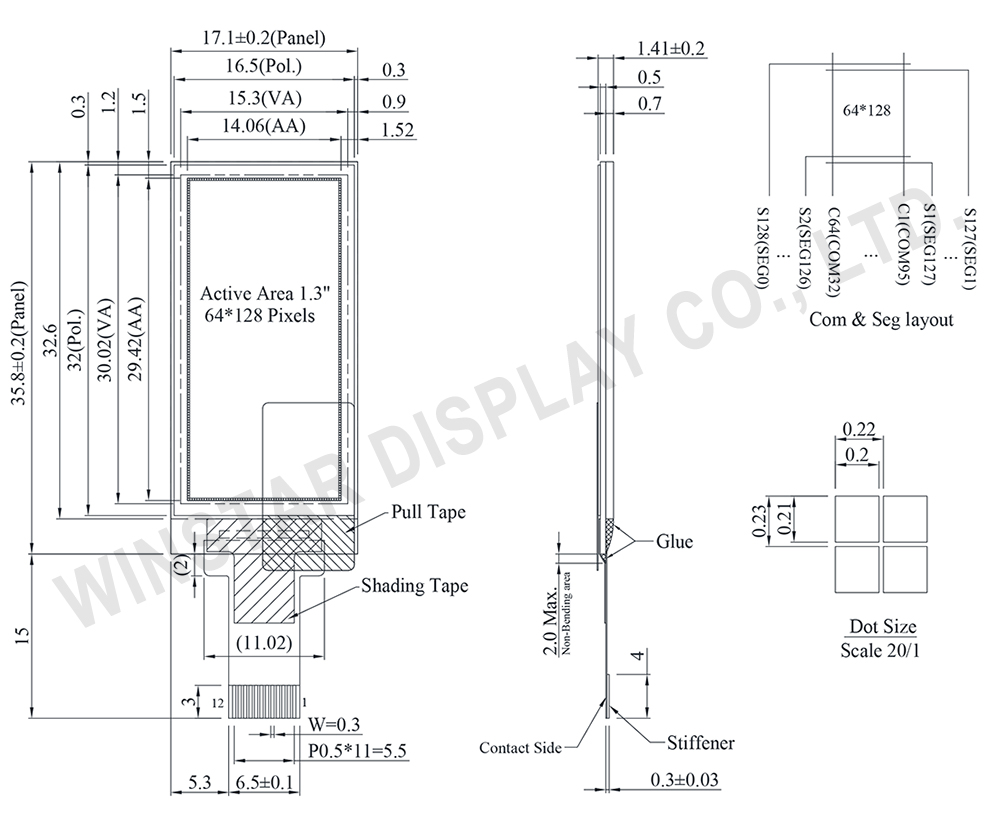

規格圖
Data source ref: WEO064128BWAP3N00000
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 點陣(解析度) | 64 x 128 | Dots |
| 模組尺寸 | 17.1 × 35.80 × 1.41 | mm |
| 有效區域 | 14.06 × 29.42 | mm |
| 像素大小 | 0.20 × 0.21 | mm |
| 像素間距 | 0.22 × 0.23 | mm |
| 顯示模式 | 被動矩陣 | |
| 發光顏色 | 單色 | |
| 驅動方式 | 1/64 Duty | |
| IC | SH1107 | |
| 介面 | 4-線 SPI , I2C | |
| 尺寸 | 1.3 吋 | |
最大絕對額定值
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 邏輯電源電壓 | VDD | -0.3 | 3.6 | V |
| 顯示電源電壓 | VPP | 7.0 | 17.0 | V |
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TSTG | -40 | +85 | °C |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD | － | 1.65 | 3.0 | 3.5 | V |
| 顯示電源電壓 | VPP | － | 7.0 | 13.0 | 13.5 | V |
| 輸入高電壓 | VIH | － | 0.8×VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | VSS | － | 0.2×VDD | V |
| 輸出高電壓 | VOH | － | 0.8×VDD | － | VDD | V |
| 輸出低電壓 | VOL | － | VSS | － | 0.2×VDD | V |
| 50% 開啟顯示 | IPP | VPP=13V | － | 10 | 15 | mA |
Pin功能定義
| No. | 符號 | 說明 |
|---|---|---|
| 1 | VSS | Ground. |
| 2 | D1 | When the serial interface is selected, then D0 serves as the serial clock input pad (SCL) and D1 serves as the serial data input pad (SI). When the I2C interface is selected, then D0 serves as the serial clock input pad (SCL) and D1 serves as the serial data input pad (SDA). |
| 3 | D0 | |
| 4 | A0 | This is the Data/Command control pad that determines whether the data bits are data or a command. A0 = “H”: Data. A0 = “L”: Command In I2C interface, this pad serves as SA0 to distinguish the different address of OLED driver. |
| 5 | ___ RES |
This is a reset signal input pad. When RES is set to “L”, the settings are initialized. The reset operation is performed by the RES signal level. |
| 6 | __ CS |
This pad is the chip select input. When CS = “L”, then the chip select becomes active, and data/command I/O is enabled. |
| 7 | IREF | This is a segment current reference pad. A resistor should be connected between this pad and VSS. Set the current at 15.625uA. |
| 8 | IM1 | These are the MPU interface mode select pads. IM1 connect to VDD is I2C interface. IM1 connect to VSS is 4-wire SPI interface. |
| 9 | VDD | Power supply for logic and input. |
| 10 | VCOMH | This is a pad for the voltage output high level for common signals. A capacitor should be connected between this pad and VSS. |
| 11 | VPP | This is the most positive voltage supply pad of the chip. It should be supplied externally. |
| 12 | VSS | Ground. |
